MODE D'EMPLOI B127A4X1BH Tripp Lite

• Source d'alimentation externe (entrée : 100 à 240 V, 50/60 Hz, 0,6 A; sortie : 24 V 1 A)

• (4x) Adaptateurs de fiche internationaux (Amérique du Nord, Europe, Royaume-Uni et Australie)

• Quincaillerie de montage

• Manuel de l'utilisateur

• Cordons de raccordement à fils rigides 24 AWG Cat6 de la série N202

• Câbles HDMI 2.0 haute vitesse de la série P569-XXX-CERT ou

21-02-209-933E25.indd 1821-02-209-933E25.indd 18 7/27/2021 10:12:56 AM7/27/2021 10:12:56 AM19 Caractéristiques du produit

• Permet de connecter jusqu'à 4 sources HDMI à un seul écran HDMI jusqu'à 70,1 m (230 pi) de distance par un câble Cat6

• Permet de commuter entre 4 dispositifs sources au moyen d'un bouton-poussoir ou à l'aide de la télécommande IR incluse

• Prend en charge des résolutions vidéo jusqu'à 4K @ 60 Hz (3 840 x 2 160), comme spécifié dans HDMI 2.0, avec sous- échantillonnage de la chrominance 4:4:4

• Transmet des signaux à grande gamme dynamique (HDR) pour un meilleur contraste et une précision des couleurs accrue

• Conforme aux normes HDCP 2.2 et EDID

• Le commutateur à plaque mural double en métal inclut des supports amovibles pour le montage sur un poteau, dans un bâti ou sur une surface plane.

• La technologie d'alimentation par câble (PoC) fournit l'alimentation au récepteur via le câble Cat6.

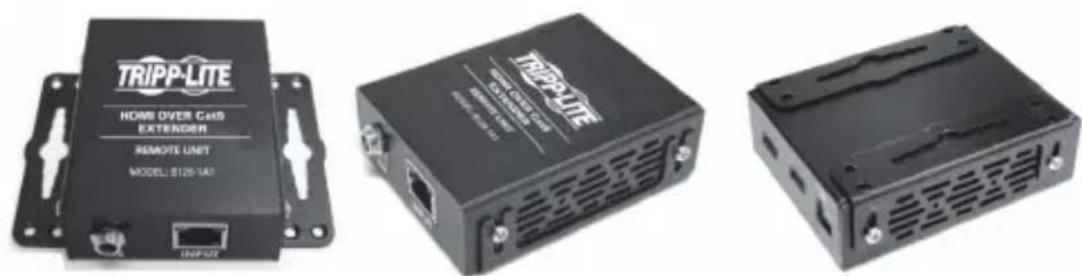

• Prêt à l'emploi, aucun logiciel requis pour une installation simple et immédiate 21-02-209-933E25.indd 1921-02-209-933E25.indd 19 7/27/2021 10:12:56 AM7/27/2021 10:12:56 AM20 Instructions de montage Le B127A-4X1-BH inclut la quincaillerie de montage qui permet différentes méthodes de montage. Les images suivantes illustrent comment les supports de montage inclus peuvent être fixés pour différentes installations. Remarques :

• Le modèle illustré sur les images ci-dessous est pour des fins d'illustration uniquement. Le produit peut varier selon le numéro de modèle, la taille ou l'orientation des ports. Les options de montage pour tous les appareils Cat6 sont les mêmes.

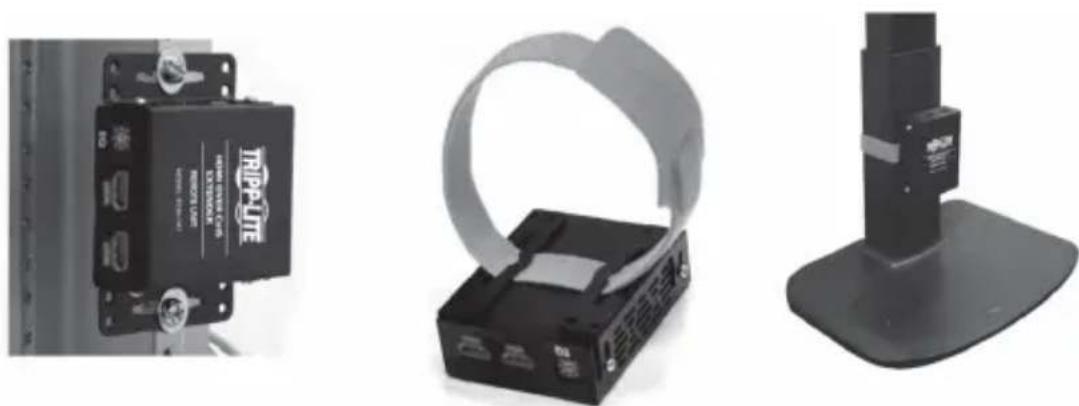

• L'appareil avec commutateur à plaque mural inclut des vis pour le montage sur un mur ou au plafond. Le récepteur inclut des supports de montage pour monter l'appareil sur un mur, un poteau ou dans un bâti. Montage au mur Montage en bâti de 48,3 cm (19 po) Montage sur poteau 21-02-209-933E25.indd 2021-02-209-933E25.indd 20 7/27/2021 10:12:57 AM7/27/2021 10:12:57 AM21 Installation Avant l'installation, vérifier les paramètres suivants de la ou des sources et de la télévision/du ou des moniteurs :

1. Configurer l'affichage à 60 Hz. Revérifier les réglages de l'usine,

car ils peuvent être configurés par défaut à une fréquence moindre (Hz) que celle annoncée.

2. S'assurer que le réglage d'entrée du moniteur est configuré à

HDMI 2.0. Certains écrans peuvent avoir un réglage par défaut configuré à HDMI 1.4.

3. Vérifier que la fonctionnalité HDR du moniteur est activée. Cette

fonctionnalité peut être désactivée comme paramètre d'usine pour certains écrans.

4. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur foncée

ultra-haute définition) est activé sur la télévision/le moniteur. Confirmer avec le fabricant de la télévision/du moniteur quels ports HDMI prennent en charge UHD Deep Color (couleur foncée ultra- haute définition). Installation de la trousse du commutateur standard Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.

• Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

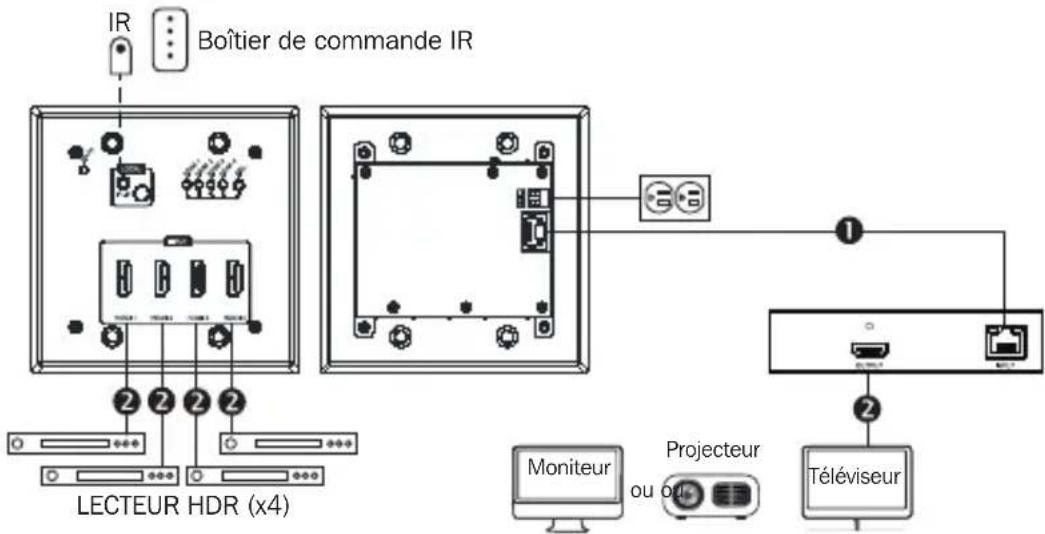

• Le diagramme d'installation illustre une trousse commutateur et récepteur B127A-4X1-BH.

• Aucune alimentation externe n'est requise pour le récepteur à distance en raison de la technologie alimentation par câble (PoC) incorporée au commutateur. 21-02-209-933E25.indd 2121-02-209-933E25.indd 21 7/27/2021 10:12:57 AM7/27/2021 10:12:57 AM22 Installation

1. S'assurer que tout l'équipement de l'installation — comme

les téléviseurs, les lecteurs Blu-ray et l'émetteur — est hors tension.

2. À l'aide d'un câble HDMI 2.0 (comme les câbles de la série

P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder une source locale aux ports INPUT (entrée) sur le commutateur. Jusqu'à 4 sources HDMI peuvent être connectées au commutateur. B127A-4X1-BH Câble Cat6 jusqu'à 70 m (230 pi) à 4K/60 Hz Câble HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz Boîtier de commande IR LECTEUR HDR (x4)

COMMUTATEUR RÉCEPTEUR

MoniteurTéléviseurProjecteurou ou 21-02-209-933E25.indd 2221-02-209-933E25.indd 22 7/27/2021 10:12:57 AM7/27/2021 10:12:57 AM23 Installation

3. Facultatif : Pour une plus longue portée, connecter un

répéteur de signal B127A-010-H (vendu séparément) entre le port de sortie RJ45 du commutateur et le récepteur via un câble Cat6. Consulter les fonctionnalités du produit B127A-010-H à l'adresse tripplite.com pour de plus amples informations.

4. À l'aide d'un câble Cat6, raccorder le port RJ45 sur le

commutateur au port RJ45 sur le récepteur.

5. En utilisant un câble HDMI 2.0, raccorder le port HDMI du

récepteur à un moniteur.

6. Mettre le téléviseur/moniteur connecté sous tension.

7. Brancher l'alimentation externe au commutateur. La brancher

à une prise murale disponible ou à un parasurtenseur, à une unité de distribution de puissance (PDU) ou à un onduleur de Tripp Lite. Le voyant à DEL DATA (données) (vert) sur le commutateur s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Le voyant à DEL POWER (alimentation) (vert) RJ45 sur le récepteur s'allumera pour indiquer que l'appareil est alimenté par le commutateur.

8. Mettre la ou les sources HDMI sous tension. Les voyants

à DEL numériques HDMI (orange) sur le commutateur s'allumeront pour indiquer qu'un signal est reçu de la source. Utiliser le bouton-poussoir sur le commutateur ou sur la télécommande incluse pour choisir entre les sources.

9. Le voyant à DEL RJ45 (orange) s'allumera sur le récepteur et

le voyant à DEL DATA (données) (vert) sur le commutateur clignotera pour indiquer qu'un signal est reçu de la source vers l'écran. L'image sélectionnée devrait maintenant s'afficher sur le ou les moniteurs connectés. 21-02-209-933E25.indd 2321-02-209-933E25.indd 23 7/27/2021 10:12:57 AM7/27/2021 10:12:57 AM24 Garantie Garantie limitée de 1 an Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de un (1) an à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion. CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil

est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique. Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne) En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)

• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l’appareil de maintien de la vie ou de nuire de façon majeure à sa sécurité ou à son efficacité. La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations. 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 21-02-209 • 93-3E25_RevA 21-02-209-933E25.indd 2421-02-209-933E25.indd 24 7/27/2021 10:12:57 AM7/27/2021 10:12:57 AM25 Коммутатор/ретранслятор HDMI через Cat6 в комплекте с 4 адаптерами, разрешением 4K при 60 Гц и дальностью действия до 70 м Модель: B127A-4X1-BH 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается. Руководство пользователя English 1 • Español 9 • Français 17 • Deutsch 33 21-02-209-933E25.indd 2521-02-209-933E25.indd 25 7/27/2021 10:12:57 AM7/27/2021 10:12:57 AM26 Coдержимое упакoвки Oпциональные кoмплектующие
