Type de produit	Câble HDMI 4K de qualité industrielle
Marque	Tripp Lite
Modèle	P569-012-IND
Longueur	3,7 m (12 pi)
Type de connecteurs	1 connecteur HDMI mâle standard, 1 connecteur HDMI mâle étanche (IP68)
Résolution maximale	4K (Ultra HD)
Indice de protection	IP44 (protection contre les projections d'eau), IP68 (protection contre la poussière et immersion jusqu'à 1,5 m pendant 30 minutes) en combinaison avec d'autres produits
Matériau de la gaine	Caoutchouc ou PVC de qualité industrielle (résistant à l'abrasion)
Usage	Intérieur et extérieur, environnements sévères
Connectivité	HDMI 2.0 (compatible avec versions antérieures)
Bande passante	Jusqu'à 18 Gbit/s
Compatibilité audio	Audio numérique multicanal (Dolby TrueHD, DTS-HD Master Audio)
Protection contre l'eau	Connecteur étanche côté équipement (avec bouchon)
Température de fonctionnement	-20 °C à 60 °C (estimation)
Garantie	Garantie à vie limitée
Poids	Environ 200 g (estimation)
Entretien	Nettoyer avec un chiffon sec et doux; éviter les produits chimiques agressifs
Contenu de l'emballage	Câble HDMI, bouchon de protection pour connecteur étanche

FOIRE AUX QUESTIONS - P569012IND Tripp Lite

Comment atteindre l'indice de protection IP68 avec ce câble ?

Pour atteindre IP68, le câble P569-012-IND doit être utilisé en combinaison avec le boîtier monté en surface N206-SB01-IND et le coupleur de cloison P569-000-FF-IND. Voir le tableau des combinaisons dans la notice.

Ce câble est-il compatible avec les appareils HDMI standard ?

Oui, il est compatible avec tous les appareils HDMI standard (HDMI 2.0 et versions antérieures). Il prend en charge les résolutions jusqu'à 4K.

Le connecteur étanche est-il détachable ?

Non, le connecteur étanche est intégré au câble. Il est conçu pour résister à l'eau et à la poussière. Un bouchon de protection est fourni pour couvrir le connecteur lorsqu'il n'est pas utilisé.

Puis-je utiliser ce câble en extérieur ?

Oui, ce câble est conçu pour une utilisation en extérieur dans des environnements sévères, mais il nécessite des combinaisons de produits spécifiques pour garantir l'étanchéité et la protection contre la poussière.

Quelle est la longueur maximale prise en charge pour la 4K ?

Le câble mesure 3,7 m (12 pi), ce qui est suffisant pour transmettre un signal 4K sans perte de qualité. Pour de plus longues distances, des répéteurs peuvent être nécessaires.

Ce câble est-il adapté pour une installation fixe ?

Oui, il peut être utilisé pour des installations fixes. Pour une installation murale, utilisez les plaques de recouvrement N206-FPXX-IND et les coupleurs appropriés.

Comment nettoyer le câble ?

Utilisez un chiffon sec et doux pour enlever la poussière. Évitez les solvants ou produits abrasifs qui pourraient endommager la gaine ou les connecteurs.

Le câble supporte-t-il le PoE (Power over Ethernet) ?

Non, ce câble est un câble HDMI et ne transporte pas d'alimentation PoE. Les câbles de la série N200P-XXX-IND supportent le PoE.

Quelle est la garantie ?

Tripp Lite offre une garantie à vie limitée couvrant les défauts de matériaux et de fabrication. Consultez la notice pour les conditions.

Puis utiliser ce câble avec un adaptateur HDMI vers DisplayPort ?

Oui, il peut être utilisé avec des adaptateurs passifs, mais la compatibilité dépend des appareils. Pour de meilleures performances, utilisez des adaptateurs actifs si nécessaire.

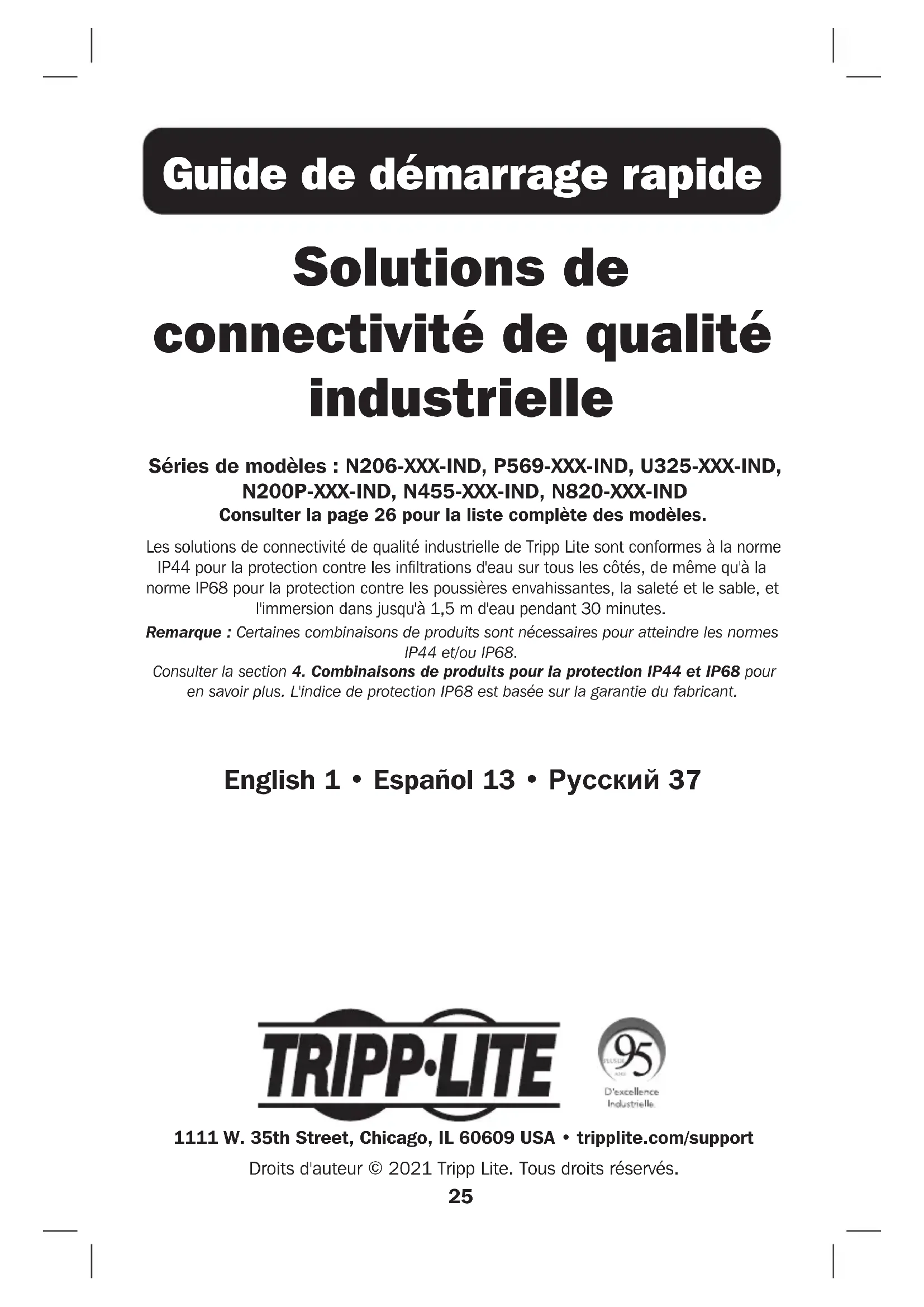

MODE D'EMPLOI P569012IND Tripp Lite

Connectivité de qualité

Série de modèles : N206-XXX-IND, P569-XXX-IND, U325-XXX-IND, N200P-XXX-IND, N455-XXX-IND, N820-XXX-IND Consulter la page 26 pour la liste complète des modèles.

Les solutions de connectivité de qualité industrielle de Tripp Lite sont conformes à la norme IP44 pour la protection contre les infiltrations d'eau sur tous les côtés, de même qu'à la norme IP68 pour la protection contre les poussières envahissantes, la saleté et le sable, et l'immersion dans jusqu'à 1,5 m d'eau pendant 30 minutes.

Remarque: Certaines combinaisons de produits sont nécessaires pour atteindre les normes IP44 et/ou IP68.

Consulter la section 4. Combinaisons de produits pour la protection IP44 et IP68 pour en savoir plus. L'indice de protection IP68 est basé sur la garantie du fabricant.

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Table des matières

Liste complète des produits de solutions de connectivité 27 de qualité industrielle

1. Dimensions du boîtier monté en surface N206-SB01-IND 28
2. Installation du coupleur de cloison de qualité industrielle 29 (N206-BC01-IND, U325-000-IND, P569-000-FF-IND, N455-BC01-IND)
3. Installation de la prise Keystone de qualité industrielle 31 (N206-KJ01-IND)
4. Combinaisons de produits pour la protection IP44 et IP68 34 Garantie 3

Plaques de recouvrement de qualité industrielle

N206-FP01-IND (1 découpe)

N206-FP02-IND (2 découpes)

N206-FP04-IND (4 découpes)

Boîtier monté en surface de qualité industrielle

N206-SB01-IND

Coupleurs de cloison et prises keystone

N206-BC01-IND

(couple de cloison Cat5e/6)

N206-KJ01-IND (prise Keystone)

U325-000-IND (coupleur USB 3.0)

P569-000-FF-IND (coupleur HDMI 4K)

N455-BC01-IND

(coupleur LC/LC de fibres multimode)

Cables de raccordement et cables 4PPOE (90 w)

N206-PC03-IND

(câble de raccordement Cat5e/6 de 0,9 m (3 pi))

N206-PC10-IND

(câble de raccordement Cat5e/6 de 3 m (10 pi))

N206-PC16-IND

(câble de raccordement Cat5e/6 de 4,9 m (16 pi))

N206-PC23-IND

(câble de déraccordement Cat5e/6 de 7 m (23 pi)

N206-PC33-IND

(câble de déraccordement Cat5e/6 de 10 m (33 pi))

N206-PC50-IND

(câble de déraccordement Cat5e/6 de 15,2 m (50 pi))

N200P-003BL-IND

(cables Cat6 4PPoE de 0,9 m (3 pi))

N200P-01OBL-IND

(cables Cat6 4PPoE de 3 m (10 pi))

N200P-016BL-IND

(cables Cat6 4PPoE de 4,9 m (16 pi))

N200P-023BL-IND

(cables Cat6 4PPoE de 7 m (23 pi))

N200P-033BL-IND

(cables Cat6 4PPoE de 10 m (33 pi))

Cables de raccordement et cables 4PPOE (90 w) (suite)

N200P-050BL-IND

(câbles Cat6 4PPoE de 15,2 m (50 pi))

Câbles USB 3.0 de qualité industrielle

U325-003-IND (cable USB 3.0 de 0,9 m (3 pi))

U325-006-IND (cable USB 3.0 de 1,8 m (6 pi))

U325-01O-IND (cable USB 3.0 de 3 m (10 pi))

U325-013-IND (câble USB 3.0 de 4 m (13 pi))

Câbles HDMI 4K de qualité industrielle

P569-003-IND (câble HDMI 4K de 0,9 m (3 pi)), 1 connecteur résistant à l'eau)

P569-006-IND (cable HDMI 4K de 1,8 m (6 pi)), 1 connecteur résistant à l'eau)

P569-010-IND (cable HDMI 4K de 3 m (10 pi)), 1 connecteur résistant à l'eau)

P569-012-IND (cable HDMI 4K de 3,7 m (12 pi)), 1 connecteur résistant à l'eau)

P569-003-IND2 (cable HDMI 4K de 0,9 m (3 pi)), 2 connecteurs résistants à l'eau)

P569-006-IND2 (cable HDMI 4K de 1,8 m (6 pi)), 2 connecteurs résistants à l'eau)

P569-010-IND2 (cable HDMI 4K de 3 m (10 pi)), 2 connecteurs résistants à l'eau)

P569-012-IND2 (cable HDMI 4K de 3,7 m (12 pi)), 2 connecteurs résistants à l'eau)

Câbles de raccordement à fibres duplex multimode de qualité industrielle

N820-01M-IND

(câbles de raccordement à fibres LC/LC de 1 m) N820-02M-IND

(cables de raccordement à fibres LC/LC de 2 m) N820-05M-IND

(cables de raccordement à fibres LC/LC de 5 m) N820-10M-IND

(cables de raccordement à fibres LC/LC de 10 m)

Trousse d'ensemble de câbles étanches

N206-WK01-IND

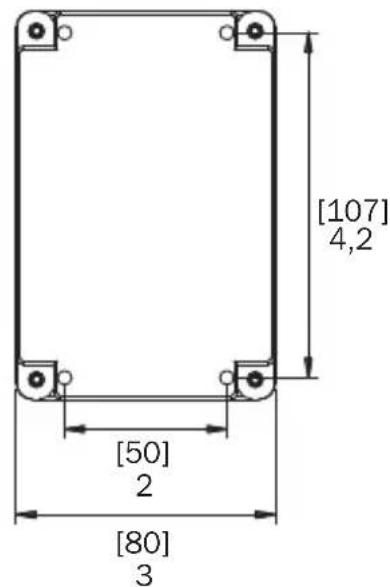

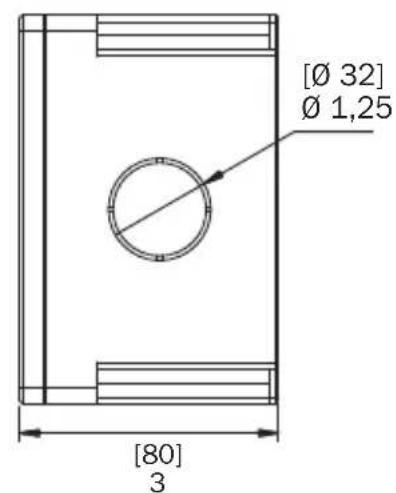

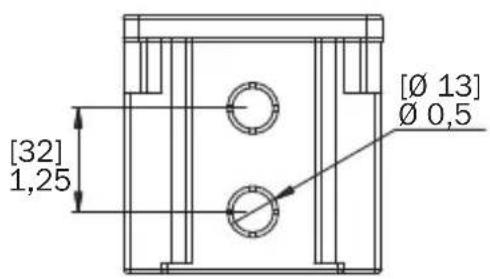

1. Dimensions du boîtier monté en surface n206-sb01-ind

Dimensions : [mm] POUCES

Entrée défonçable pour

cable de 0,5 po (M16)

Entrée défonçable pour conduit de 1,25 po (M32)

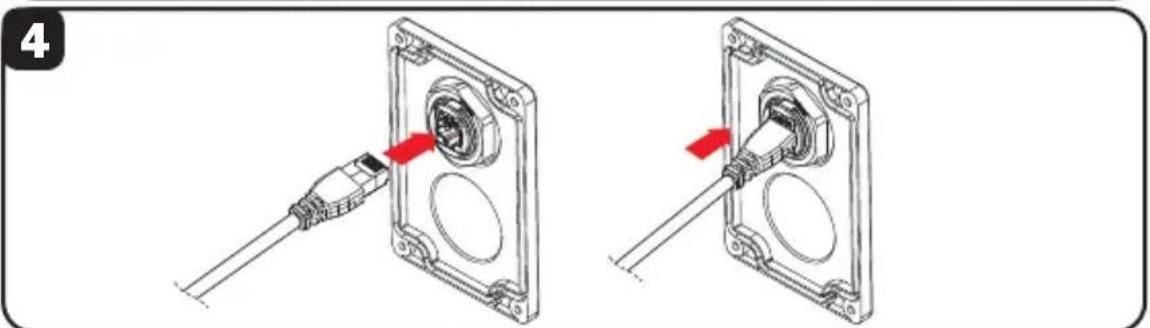

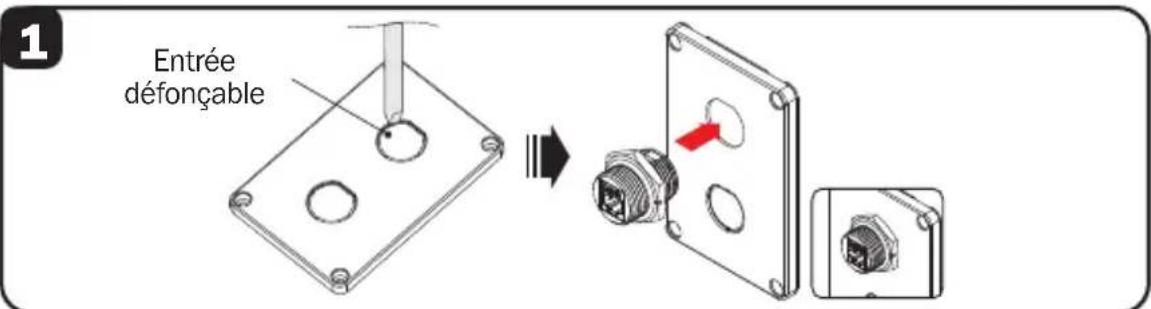

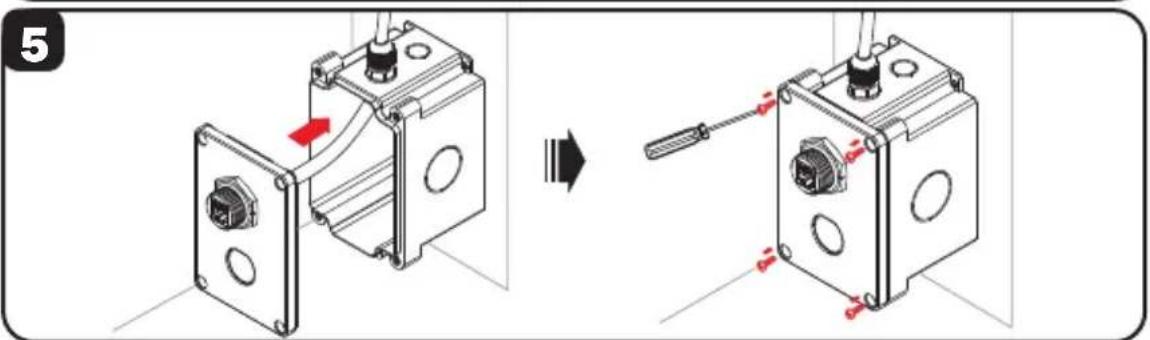

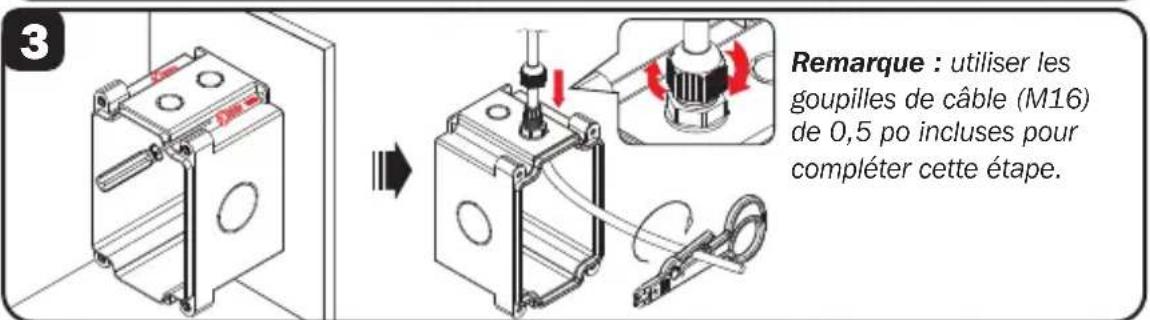

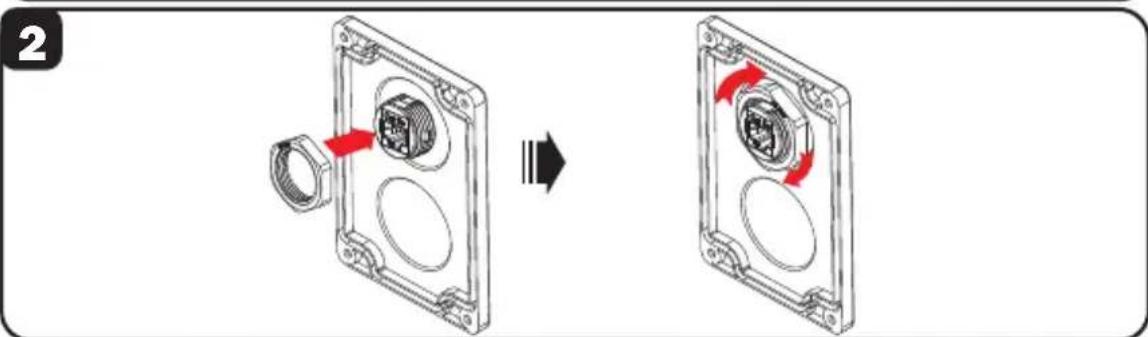

2. Installation du coupleur de cloison de qualité industrielle (N206-BC01-IND, U325-000-IND, P569-000-FF-IND et N455-BC01-IND)

Remarque : des solutions USB, HDMI et à fibres sont également offertes. Tournevis non inclus. Des outils supplémentaires peuvent être requis pour raccorder les entrées défectueuses.

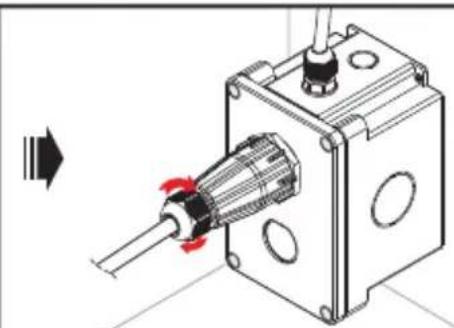

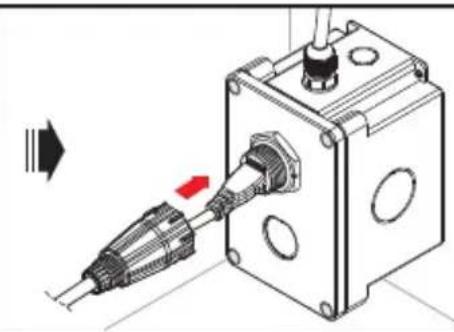

2. Installation du coupleur de cloison de qualité industrielle (N206-BC01-IND, U325-000-IND, P569-000-FF-IND et N455-BC01-IND)

6 7

Pour la connexion de raccordement avant, utiliser les câbles de qualité industrielle de la série N206-PCXX-IND, U325-XXX-IND, P569-XXX-IND, N820-XXX-IND ou N200P-XXBL-IND. Il est également possible d'utiliser la trousse d'ensemble étanche N206-WK01-IND pour assembler sa propre connexion de câbles.

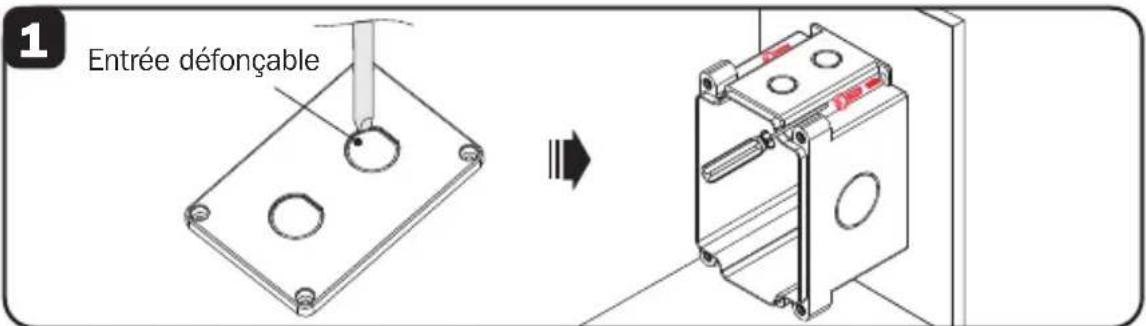

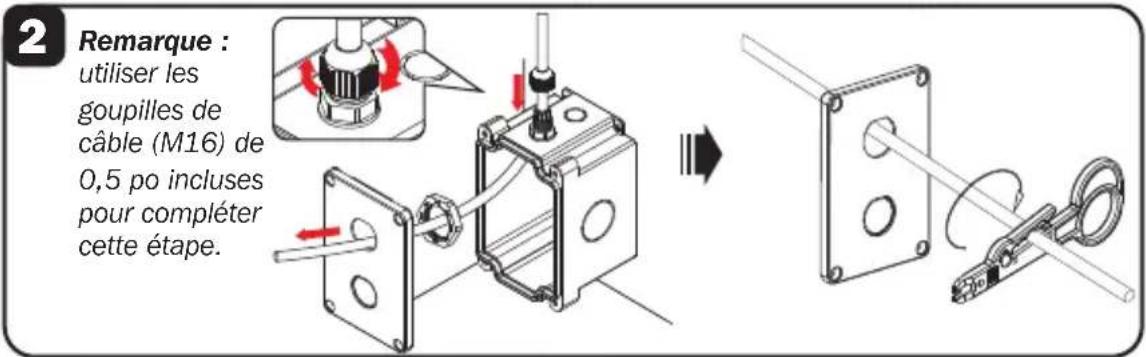

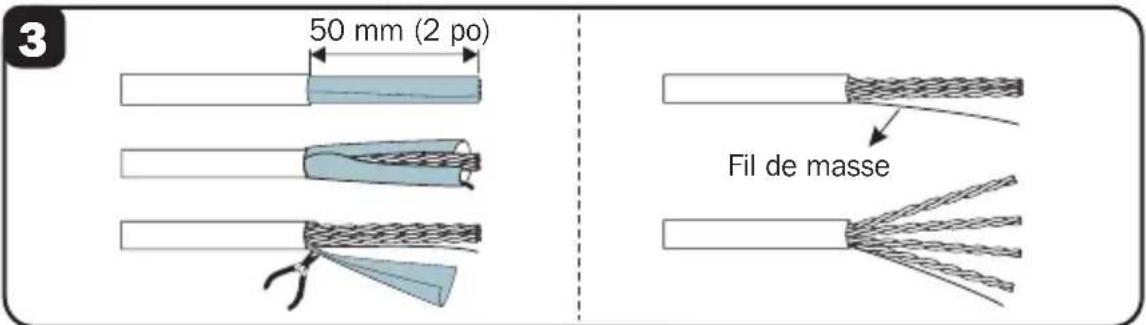

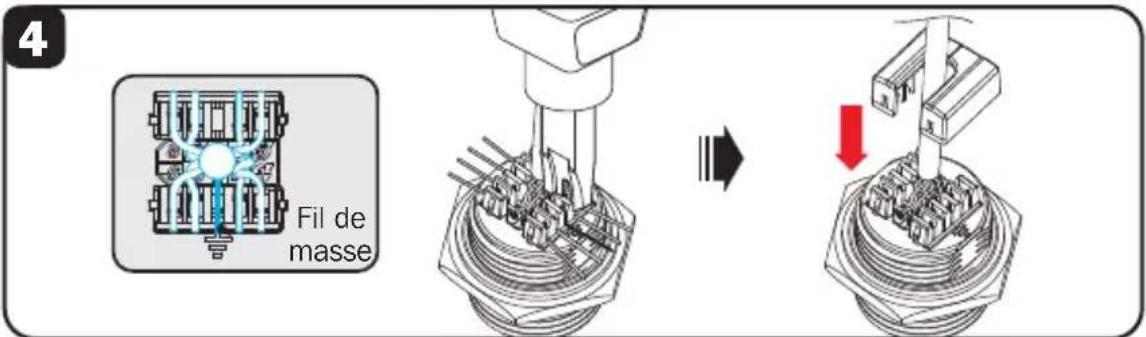

3. Installation de la prise keystone de qualité industrielle (N206-KJ01-IND)

Remarque : des outils supplémentaires peuvent être requis pour retirer les entrées défoncables.

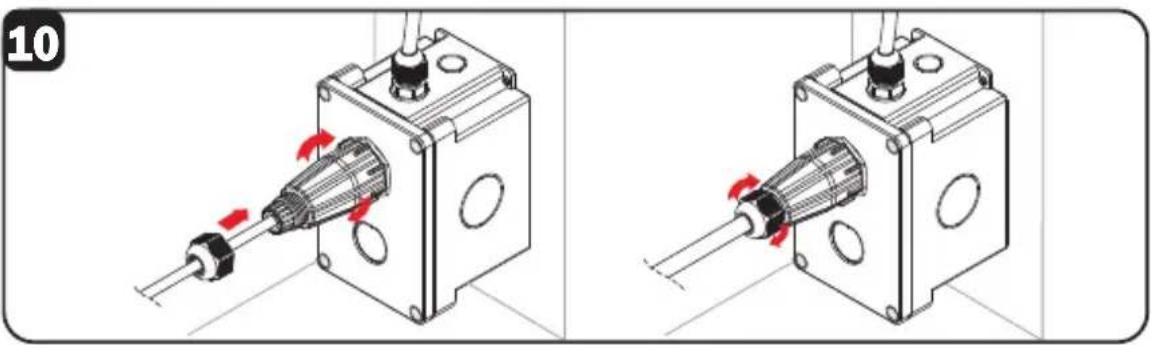

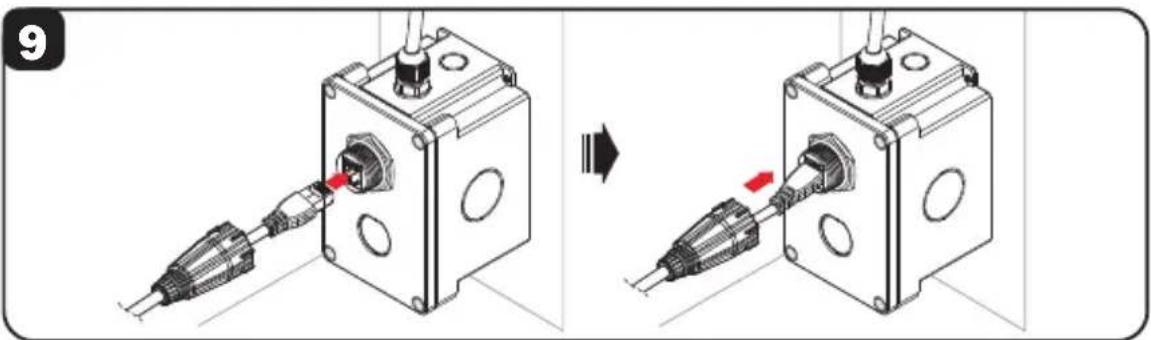

3. Installation de la prise keystone de qualité industrielle (N206-KJ01-IND)

5 6

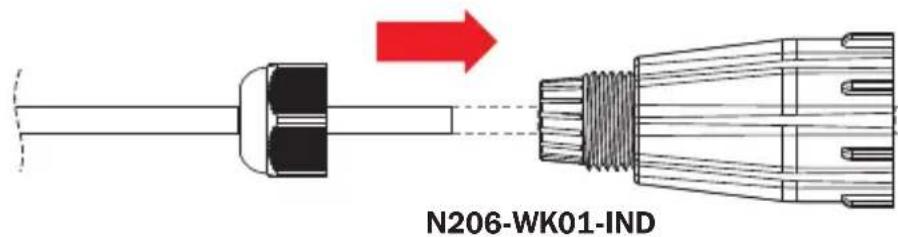

Pour la connexion de raccordement avant, utiliser les câbles de qualité industrielle de la série N206-PCXX-IND. Il est également possible d'utiliser la trousse d'ensemble étanche N206-WK01-IND pour assembler sa propre connexion de câbles.

N206-WK01-IND

4. Combinaisons de produits pour la protection IP44 et IP68

Remarque : pour les environnements IP68 (immersion dans jusqu'à 1,5 m d'eau pendant 60 minutes), le N206-SB01-IND doit être utilisé (et non pas le N206-FPXX-IND). L'indice IP68 de jusqu'à 1,5 m d'eau pendant jusqu'à 60 minutes est basé sur la garantie du fabricant.

Plaque de recouvrement	Coupleurs de cloison/prises Keystone	Câbles de raccordement de qualité industrielle/câbles USB 3.0 de qualité industrielle		Trousse d'ensemble de câbles étanches
N206-FPXX-IND N206-BC01-IND(coupleur de cloison)		N206-PCXX-IND(câble Cat5e/6)	ou	N206-WK01-IND
N206-FPXX-IND N206-KJ01-IND (prise Keystone)		N206-PCXX-IND(câble Cat5e/6)		N206-WK01-IND
N206-FPXX-IND N206-BC01-IND(coupleur de cloison)		N200P-XXX-IND(câbles Cat6 4PPoE)		N206-WK01-IND
N206-FPXX-IND U325-000-IND(coupleur USB 3.0)		U325-XXX-IND(câble USB 3.0)
N206-FPXX-IND P569-000-FF-IND(coupleur HDMI 4K)		P569-XXX-IND/P569-XXX-IND2(câble HDMI 4K HDMI)
N206-FPXX-IND N455-BC01-IND(coupleur de fibres LC/LC)		N820-XXM-IND(câble de fibres LC/LC)
Boîtier monté en surface	Coupleurs de cloison/prises Keystone	Câbles deraccordementde qualitéindustrielle/câblesUSB 3.0 de qualitéindustrielle		Trousse d'ensemble de câbles étanches
N206-SB01-IND N206-BC01-IND(coupleur de cloison)		N206-PCXX-IND(câble Cat5e/6)	ou	N206-WK01-IND
N206-SB01-IND N206-KJ01-IND (prise Keystone)		N206-PCXX-IND(câble Cat5e/6)		N206-WK01-IND
N206-SB01-IND N206-BC01-IND(coupleur de cloison)		N200P-XXX-IND(câbles Cat6 4PPoE)		N206-WK01-IND
N206-SB01-IND U325-000-IND(coupleur USB 3.0)		U325-XXX-IND(câble USB 3.0)
N206-SB01-IND P569-000-FF-IND(coupleur HDMI 4K)		P569-XXX-IND/P569-XXX-IND2(câble HDMI 4K HDMI)
N206-SB01-IND N455-BC01-IND(coupleur de fibres LC/LC)		N820-XXM-IND(câble de fibres LC/LC)

Garantie à vie limitée

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pendant toute sa durée de vie. Si le produit s'avère défectueux en raison d'un vice de matériel ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion. Le service sous cette garantie ne peut être obtenu par l'acheteur qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609. Le vendeur paiera les frais d'expédition de retour.

Visiter tripp-lite.com/support avant d'envoyer de l'équipement pour réparation.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS; CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS.

(Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire).

AVERTISSEMENT: L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, ajusté et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usage au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
