Type de produit	Convertisseur de média fibre vers Ethernet avec alimentation PoE
Marque	Tripp Lite
Modèle	N785INTPSFP
Connecteur fibre	Emplacement SFP (utilisateur définit le module)
Connecteur cuivre	RJ45 10/100/1000Base-T
Alimentation	Externe 100-240 V CA, sortie 48 V CC 1,25 A
Consommation électrique	Jusqu'à 60 W (PoE inclus)
Dimensions (approx.)	100 x 70 x 25 mm
Poids (approx.)	200 g
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10 % à 90 % HR sans condensation
Standards réseau	IEEE 802.3 10Base-T, 802.3u 100Base-TX, 802.3ab 1000Base-T, 802.3z 1000Base-SX/LX
Standards PoE	IEEE 802.3af (15,4 W) et 802.3at (30 W)
Détection automatique	MDI/MDI-X
Modes duplex	Full et half duplex
Distance maximale cuivre	100 m (328 pi) à 10/100/1000 Mbps, jusqu'à 330 m (1082 pi) en mode 10M
Distance fibre	Dépend du module SFP installé
Fonctions spéciales	Link Fault Pass Through (LFP), commutateur DIP pour mode 10M étendu
Indicateurs LED	PWR, PoE, SD, 1000M, L/A TP, L/A FP
Sécurité	Conforme aux normes de sécurité; utiliser avec protection contre les décharges électrostatiques (ESD)
Garantie	2 ans limitée
Nettoyage	Essuyer avec un chiffon sec et non abrasif; ne pas utiliser de liquides
Accessoires inclus	Adaptateur secteur avec câbles pour AU, EU, UK, US (modèle international)

FOIRE AUX QUESTIONS - N785INTPSFP Tripp Lite

Quelle est la fonction principale du Tripp Lite N785INTPSFP ?

C'est un convertisseur de média qui transforme un signal fibre optique en signal Ethernet cuivre avec alimentation PoE, permettant de connecter des équipements réseau à distance.

Quel type de module SFP est nécessaire pour ce modèle ?

Le N785INTPSFP accepte tout module SFP standard compatible avec les spécifications MSA. La longueur d'onde et la distance dépendent du module choisi (multimode ou monomode).

Puis-je utiliser ce convertisseur avec un câble catégorie 5 (Cat5) ?

Oui, mais pour des performances optimales à 1 Gbps, utilisez du câble Cat5e ou Cat6. Le Cat5 ne supporte que 100 Mbps sur 100 m.

Comment activer la fonction de distance étendue (10M) ?

Mettez le commutateur DIP 3 en position ON (marche). Cela réduit la vitesse à 10 Mbps mais augmente la portée cuivre jusqu'à 330 m (1082 pi).

Que signifie le voyant LED PoE éteint ?

Cela indique que le port RJ45 ne délivre pas de courant PoE. Vérifiez que l'appareil connecté est compatible PoE et que l'alimentation du convertisseur est branchée.

Comment résoudre une perte de lien fibre ?

Assurez-vous que le module SFP est correctement inséré, que la fibre est connectée et que l'extrémité distante est allumée. La LED FP L/A doit être allumée ou clignotante.

Puis-je utiliser ce convertisseur sans module SFP ?

Non, le port fibre nécessite un module SFP. Le modèle N785INTPSFP n'a pas de connecteur fibre fixe ; il dépend du module installé.

Quelle est la puissance maximale fournie en sortie PoE ?

Le convertisseur supporte jusqu'à 30 W (IEEE 802.3at) sur le port RJ45, permettant d'alimenter des caméras IP, points d'accès, etc.

Comment nettoyer l'appareil ?

Débranchez l'alimentation, puis essuyez le boîtier avec un chiffon doux et sec. N'utilisez pas de nettoyants liquides ou abrasifs.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la connexion de l'adaptateur secteur et le cordon d'alimentation. Testez avec une autre prise. Si le voyant PWR reste éteint, contactez le support Tripp Lite.

MODE D'EMPLOI N785INTPSFP Tripp Lite

Convertisseurs de média de gigabit fiber à ethernet avec alimentation électrique par ethernet (poe)

Modèles (Amérique du Nord) : N785-P01-LC-MM1, N785-P01-SC-MM1, N785-P01-SC-MM2, N785-P01-SC-SM1, N785-P01-SFP

Modèles (International) : N785-INT-PLCMM1, N785-INT-PSCMM2, N785-INT-PSFP

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

L'emballage inclut

• Convertisseur de média de la série N785-P01 ou N785-INT
• Alimentation externe avec cordon d'alimentation NEMA 1-15P (100 à 240 V), (série N785-P01 seulement)
• Alimentation externe avec câbles d'alimentation pour l'Australie, l'Europe, le Royaume-Uni et les États-Unis (série N785-INT seulement)

Caractéristiques du produit

• Permet de convertir un réseau de fibres en un réseau de cuivre avec ajout de puissance
• Prend en charge des vitesses de réseau de 10/100/1 000 Mbps
• Prend en charge jusqu'à 100 m (328 pi) de câble Cat5e/Cat6 vers un appareil conforme à l'alimentation électrique par câbles Ethernet (PoE)
• Conforme à l'alimentation électrique par câbles Ethernet (PoE) IEEE 802.3af et IEEE 802.3at
• Détection automatique de MDI/MDI-X
• Prend en charge les modes en duplex intégral et en semi-duplex
• Les voyants à DEL surveillent l'état des liens Ethernet et Fiber.
• Link Fault Pass Through (LFP) permet au personnel du réseau de trouver rapidement les pannes.

Modèle	Connecteur à fibres optiques	Longueur d'onde Mode		Distance maximale de la source
N785-P01-LC-MM1	LC 850 nm Multimode 550 m (1 804 pi)
N785-P01-SC-MM1	SC 850 nm Multimode 550 m (1 804 pi)
N785-P01-SC-MM2	SC 1 310 nm Multimode 2 000 m (6 561 pi)
N785-P01-SC-SM1	SC 1 310 nm Singlemode 20 km (12,4 miles)
N785-P01-SFP Définissable par l'utilisateur	Dépend de l'émetteur-récepteur utilisé	Dépend de l'émetteur-récepteur utilisé	Dépend de l'émetteur-récepteur utilisé
N785-INT-PLCMM1	LC 850 nm Multimode 550 m (1 804 pi)
N785-INT-PSCMM2	SC 1 310 nm Multimode 2 000 m (6 561 pi)
N785-INT-PSFP Définissable par l'utilisateur	Dépend de l'émetteur-récepteur utilisé	Dépend de l'émetteur-récepteur utilisé	Dépend de l'émetteur-récepteur utilisé

Accessoires

• Cordons de raccordement anti-coupure Cat5e de la série N001
• Cordons de raccordement anti-coupure Cat6 de la série N201

Modèles N785-P01-SFP et N785-INT-PSFP seulement :

• Émetteur-récepteur Multimode N286-01GSX-MDLC SFP à LC (850 nm/550 m)
• Émetteur-récepteur Singlemode N286-01GLX-SLX SFP à LC (1 310 nm/10 km)

Remarques :

• Pour éviter les dommages causés par les décharges électrostatiques (DES), il est recommandé de manipuler le produit en portant un bracelet antistatique DES ou en touchant une surface conductrice (comme du métal) pour décharger toute DES avant de manipuler le produit.
• Avant l'installation, vérifier que la longueur d'onde de l'équipement à fibres (850 nm ou 1 310 nm) et le type de mode (Single ou Multi) correspondent à ceux du convertisseur pour média de la série N785-P01 ou de la série N785-INT.
• S'assurer que tout l'équipement de l'installation est hors tension.
• (Modèles N785-P01-SFP et N785-INT-PSFP seulement) : installer un émetteur-récepteur SFP fourni par l'utilisateur qui correspond aux identifiants de l'équipement à fibres.

Remarque : La longueur d'ondes de l'équipement à fibres et le type de mode doivent correspondre à ceux du convertisseur pour média de la série N785-P01 ou de la série N785-INT.

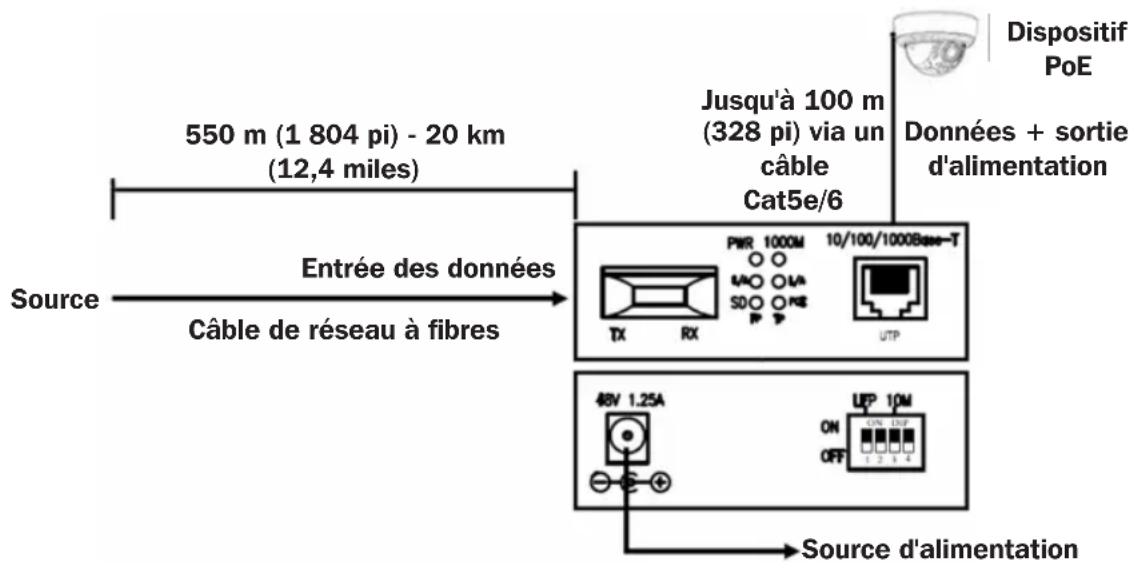

1. En utilisant le câble à fibres existant de l'infrastructure du réseau, raccorder le convertisseur pour média au réseau à fibres.
2. À l'aide d'un câble Cat5e/Cat6 fourni par l'utilisateur (jusqu'à 100 m/328 pi), raccorder l'appareil compatible à l'alimentation électrique par câble Ethernet (PoE) IEEE 802.3 af/at au port UTP 10/100/1000Base-T du convertisseur pour média.

Remarque : Si l'appareil compatible PoE est plus loin que 100 m (328 pi), le fait de mettre le commutateur DIP 3 (10M) en position ON (marche) permet d'acheminer 230 m (750 pi) supplémentaires de câble Cat5e/6 (jusqu'à 330 m/1 082 pi de distance en tout) à des vitesses de 10 Mbps seulement.

1. Raccorder l'alimentation incluse au convertisseur pour média.
2. Mettre tout l'équipement de l'installation sous tension.

Paramètres du commutateur DIP

Remarque : Les commutateurs DIP 2 et 4 n'ont aucune fonction.

Commutateur DIP 1 - link fault pass through (LFP)

Pour activer la fonction LFP, mettre le commutateur DIP 1 à la position ON (marche).

LFP fournit une surveillance constante des liens connectés au convertisseur pour média. Si le lien en cuivre ou à fibres fait défaut, le convertisseur pour média acheminera l'état de défaillance à travers les deux liens (cuivre et fibres), empêchant ainsi l'équipement connecté de transmettre des paquets qui seraient autrement perdus. La fonction LFP inclut les fonctions LLCF (Link Loss Carry Forward) et LLF (Link Loss Return). Les fonctions LLCF et LLR peuvent immédiatement alerter les administrateurs du réseau du problème du média lié au lien et fournir une solution efficace pour surveiller le réseau.

LLCF a lieu lorsqu'un dispositif est connecté au convertisseur et que la ligne TP (cuivre) du convertisseur pour média

LLR a lieu lorsqu'un dispositif est connecté au convertisseur et que la ligne FP (fibres)

Commutateur DIP 3 - 10M

Avec le commutateur DIP 3 en position On (marche), la distance de transfert prise en charge du port RJ45 passe à 330 m (1 082 pi) et le taux de transfert des données passe à 10 Mbps. Cela permet de prolonger au-delà de la limite de 100 m (328 pi) tout en fonctionnant à des vitesses plus basses. Dans ce mode, les vitesses de 100 et 1 000 Mbps ne sont pas prises en charge.

Fonctions à DEL

Voyant à DEL	Couleur État Fonction
PWR Vert		ON (marche)	Le dispositif est sous tension.
PoE Vert		ON (marche)	Le port RJ45 fournit du CC de 48 V au dispositif PoE à distance.
		OFF (arrêt)	Le port RJ45 ne fournit pas de CC de 48 V au dispositif PoE à distance.
SD Vert		ON (marche)	Le port Fiber (fibre) reçoit un signal optique.
		OFF (arrêt)	Le port Fiber (fibre) ne reçoit pas de signal optique.
1000M Vert		ON (marche)	Vitesse de 1 000 Mbps
		OFF (arrêt)	Vitesse de 10/100 Mbps
L/A - TP (Link/Act) (port RJ45)	Vert	ON (marche)	Indique que le lien du port RJ45 fonctionne à 10/100/1 000 Mbps
		Clignotant	Indique que le convertisseur pour média d'alimentation électrique par Ethernet (PoE) envoie et reçoit activement des données par le biais du port RJ45
		OFF (arrêt)	Indique que le lien du port RJ45 ne fonctionne pas
L/A - FP (Link/Act) (port Fiber (fibre))	Vert	ON (marche)	Indique que le lien du port Fiber (fibre) fonctionne
		Clignotant	Indique que le convertisseur pour média d'alimentation électrique par Ethernet (PoE) envoie et reçoit activement des données par le biais du port Fiber (fibre)
		OFF (arrêt)	Indique que le lien du port Fiber (fibre) ne fonctionne pas

Garantie limitée de 2 ans

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de deux (2) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de

TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF DANS LES CAS PRÉVUS PAR LES PRÉSENTES, TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE

ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

D'excellence Industrielle.
