Type de produit	Câble HDMI 4K étanche avec double connecteur résistant à l'eau
Marque	Tripp Lite
Modèle	P569-006-IND2
Longueur du câble	1,8 m (6 pi)
Type de connecteurs	HDMI mâle vers HDMI mâle, deux connecteurs résistants à l'eau
Résolution maximale	4K (3840 x 2160 à 60 Hz)
Indice de protection	IP44 (éclaboussures) et IP68 (immersion jusqu'à 1,5 m pendant 30 min)
Matériau de la gaine	Caoutchouc ou PVC renforcé pour usage industriel
Température de fonctionnement	-20 °C à 60 °C
Poids	Environ 120 g
Alimentation	Passif (aucune alimentation externe requise)
Compatibilité	Appareils HDMI avec prise en charge 4K, rétrocompatible HD
Fonctions principales	Transmission vidéo et audio numériques, résistance à l'eau et à la poussière pour environnements difficiles
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits chimiques
Sécurité	Ne pas plier excessivement, éviter les chocs mécaniques, utiliser dans les limites de température
Pièces détachées et réparabilité	Non réparable ; remplacement par un modèle identique recommandé
Garantie	Garantie à vie limitée du fabricant
Informations générales	Certifié conforme aux normes IP44/IP68 ; utilisation en intérieur/extérieur

FOIRE AUX QUESTIONS - P569006IND2 Tripp Lite

Quelle est la résolution maximale supportée par le câble P569-006-IND2 ?

Le câble supporte une résolution 4K (3840 x 2160) à 60 Hz, ainsi que les résolutions inférieures en rétrocompatibilité.

Le câble est-il adapté à une utilisation en extérieur ?

Oui, grâce à son indice IP68, il résiste à l'immersion dans l'eau jusqu'à 1,5 m pendant 30 minutes, ainsi qu'à la poussière et aux éclaboussures (IP44).

Comment installer le câble avec les plaques de recouvrement ou boîtiers ?

Le câble peut être utilisé avec les plaques de recouvrement N206-FPXX-IND ou le boîtier monté en surface N206-SB01-IND via le coupleur HDMI P569-000-FF-IND pour atteindre les indices IP44/IP68.

Le câble est-il compatible avec HDMI 2.0 ?

Oui, il est compatible HDMI 2.0 et prend en charge les débits nécessaires pour la 4K à 60 Hz, HDR et les formats audio multicanal.

Puis-je connecter ce câble directement entre un lecteur Blu-ray et un téléviseur ?

Oui, le câble est conçu pour une connexion directe entre deux appareils HDMI standards (source et écran).

Quelle est la différence entre les modèles P569-XXX-IND et P569-XXX-IND2 ?

Les modèles IND2 possèdent deux connecteurs résistants à l'eau, tandis que les modèles IND n'en ont qu'un seul. Les IND2 sont donc plus adaptés aux deux extrémités exposées.

Le câble est-il livré avec un guide d'installation ?

La notice d'utilisation est disponible au format PDF sur le site du fabricant et inclut des instructions pour l'installation avec les accessoires compatibles.

Quelle est la durée de garantie ?

Tripp Lite offre une garantie à vie limitée couvrant les défauts de matériaux et de fabrication, sous réserve d'une utilisation conforme.

Peut-on réparer le câble en cas de dommage ?

Le câble n'est pas réparable. En cas de défaut, il doit être remplacé. La garantie permet un échange.

Ce câble fonctionne-t-il avec un appareil non 4K ?

Oui, il est rétrocompatible avec toutes les versions HDMI antérieures et s'adaptera à la résolution maximale de l'appareil.

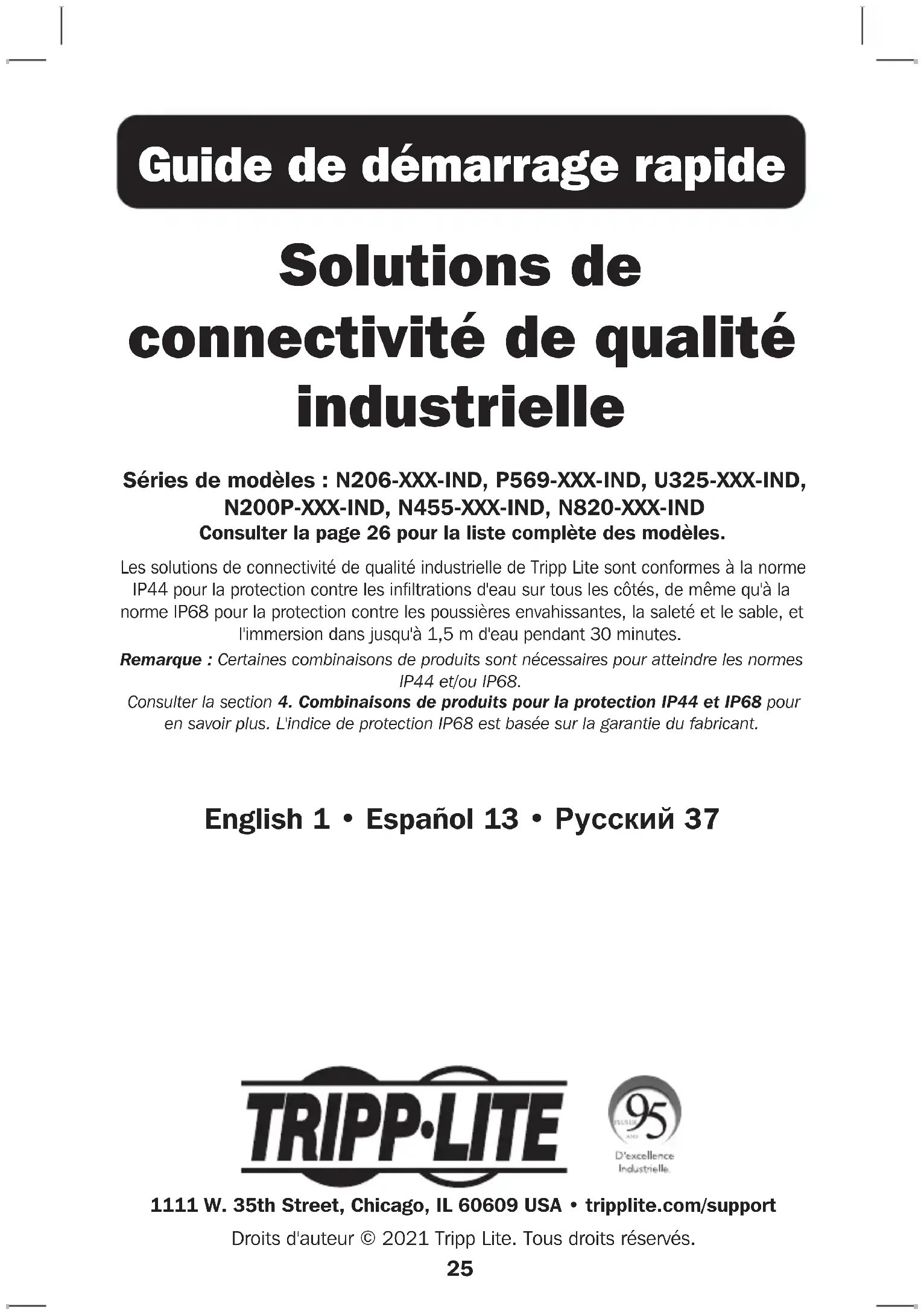

MODE D'EMPLOI P569006IND2 Tripp Lite

Solutions de connectivité de qualité industrielle

Séries de modèles : N206-XXX-IND, P569-XXX-IND, U325-XXX-IND, N200P-XXX-IND, N455-XXX-IND, N820-XXX-IND Consulter la page 26 pour la liste complète des modèles.

Les solutions de connectivité de qualité industrielle de Tripp Lite sont conformes à la norme IP44 pour la protection contre les infiltrations d'eau sur tous les côtés, de même qu'à la norme IP68 pour la protection contre les poussières envahissantes, la saleté et le sable, et l'immersion dans jusqu'à 1,5 m d'eau pendant 30 minutes.

Remarque : Certaines combinaisons de produits sont nécessaires pour atteindre les normes IP44 et/ou IP68.

Consulter la section 4. Combinaisons de produits pour la protection IP44 et IP68 pour en savoir plus. L'indice de protection IP68 est basé sur la garantie du fabricant.

English 1 • Español 13 • Русский 37

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Table des matières

Liste complète des produits de solutions de connectivité 27 de qualité industrielle

1. Dimensions du boîtier monté en surface N206-SB01-IND 28
2. Installation du coupleur de cloison de qualité industrielle 29 (N206-BC01-IND, U325-000-IND, P569-000-FF-IND, N455-BC01-IND)
3. Installation de la prise Keystone de qualité industrielle 31 (N206-KJ01-IND)
4. Combinaisons de produits pour la protection IP44 et IP68 Garantie 3

Plaques de recouvrement de qualité industrielle

N206-FP01-IND (1 découpe)

N206-FP02-IND (2 découpes)

N206-FP04-IND (4 découpes)

Boîtier monté en surface de qualité industrielle

N206-SB01-IND

Coupleurs de cloison et prises keystone

N206-BC01-IND

(coupleur de cloison Cat5e/6)

N206-KJ01-IND (prise Keystone)

U325-000-IND (coupleur USB 3.0)

P569-000-FF-IND (coupleur HDMI 4K)

N455-BC01-IND

(coupleur LC/LC de fibres multimode)

Câbles de raccordement et câbles 4PPOE (90 w)

N206-PC03-IND

(câble de raccordement Cat5e/6 de 0,9 m (3 pi))

N206-PC10-IND

(câble de raccordement Cat5e/6 de 3 m (10 pi))

N206-PC16-IND

(câble de raccordement Cat5e/6 de 4,9 m (16 pi))

N206-PC23-IND

(câble de raccordement Cat5e/6 de 7 m (23 pi))

N206-PC33-IND

(câble de raccordement Cat5e/6 de 10 m (33 pi))

N206-PC50-IND

(câble de raccordement Cat5e/6 de 15,2 m (50 pi))

N200P-003BL-IND

(câbles Cat6 4PPoE de 0,9 m (3 pi))

N200P-010BL-IND

(câbles Cat6 4PPoE de 3 m (10 pi))

N200P-016BL-IND

(câbles Cat6 4PPoE de 4,9 m (16 pi))

N200P-023BL-IND

(câbles Cat6 4PPoE de 7 m (23 pi))

N200P-033BL-IND

(câbles Cat6 4PPoE de 10 m (33 pi))

Câbles de raccordement et câbles 4PPOE (90 w) (suite)

N200P-050BL-IND

(câbles Cat6 4PPoE de 15,2 m (50 pi))

Câbles USB 3.0 de qualité industrielle

U325-003-IND (câble USB 3.0 de 0,9 m (3 pi))

U325-006-IND (câble USB 3.0 de 1,8 m (6 pi))

U325-010-IND (câble USB 3.0 de 3 m (10 pi))

U325-013-IND (câble USB 3.0 de 4 m (13 pi))

Câbles HDMI 4K de qualité industrielle

P569-003-IND (câble HDMI 4K de 0,9 m (3 pi)), 1 connecteur résistant à l'eau)

P569-006-IND (câble HDMI 4K de 1,8 m (6 pi)), 1 connecteur résistant à l'eau)

P569-010-IND (câble HDMI 4K de 3 m (10 pi)), 1 connecteur résistant à l'eau)

P569-012-IND (câble HDMI 4K de 3,7 m (12 pi)), 1 connecteur résistant à l'eau)

P569-003-IND2 (câble HDMI 4K de 0,9 m (3 pi)), 2 connecteurs résistants à l'eau)

P569-006-IND2 (câble HDMI 4K de 1,8 m (6 pi)), 2 connecteurs résistants à l'eau)

P569-010-IND2 (câble HDMI 4K de 3 m (10 pi)), 2 connecteurs résistants à l'eau)

P569-012-IND2 (câble HDMI 4K de 3,7 m (12 pi)), 2 connecteurs résistants à l'eau)

Câbles de raccordement à fibres duplex multimode de qualité industrielle

N820-01M-IND

(câbles de raccordement à fibres LC/LC de 1 m)

N820-02M-IND

(câbles de raccordement à fibres LC/LC de 2 m)

N820-05M-IND

(câbles de raccordement à fibres LC/LC de 5 m)

N820-10M-IND

(câbles de raccordement à fibres LC/LC de 10 m)

Trousse d'ensemble de câbles étanches

N206-WK01-IND

1. Dimensions du boîtier monté en surface n206-sb01-ind

Dimensions : [mm] POUCES

Entrée défonçable pour câble de 0,5 po (M16)

Entrée défonçable pour conduit de 1,25 po (M32)

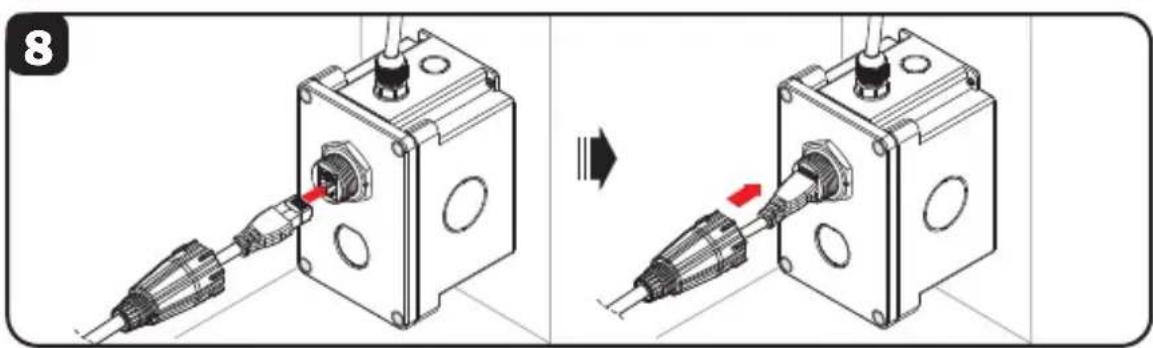

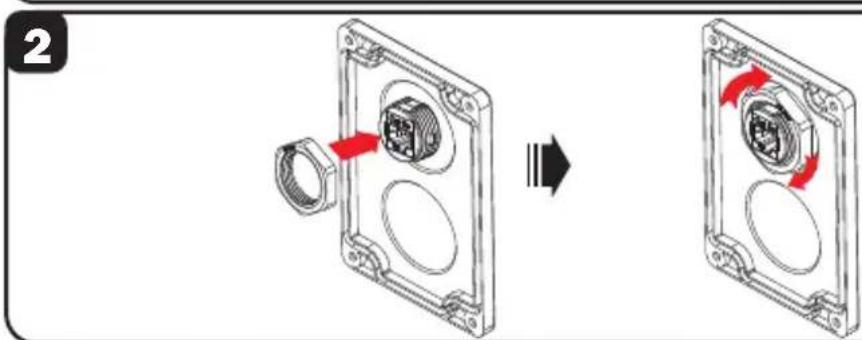

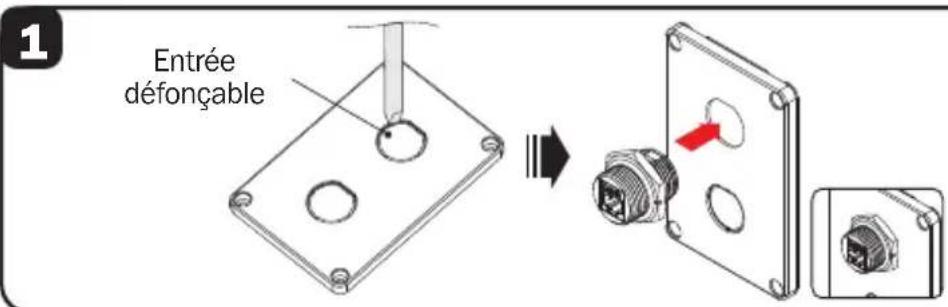

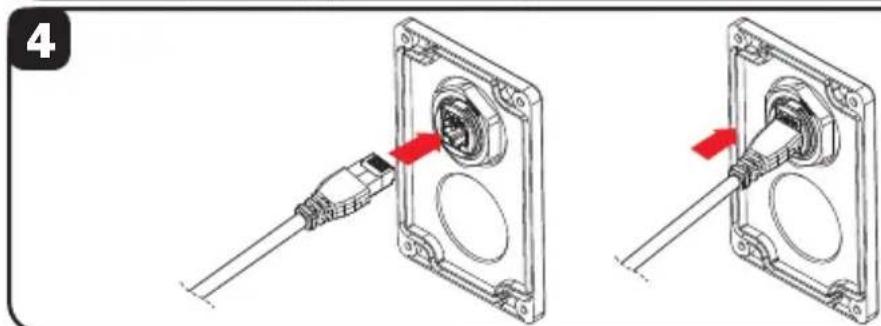

2. Installation du coupleur de cloison de qualité industrielle (n206-bc01-ind, u325-000-ind, p569-000-ff-ind et n455-bc01-ind)

Remarque : des solutions USB, HDMI et à fibres sont également offertes. Tournevis non inclus. Des outils supplémentaires peuvent être requis pour retirer les entrées démontables.

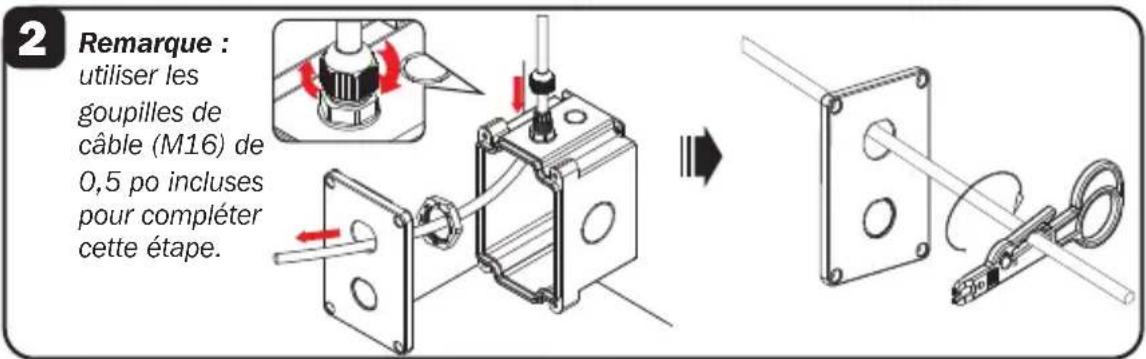

Remarque : utiliser les goupilles de câble (M16) de 0,5 po incluses pour compléter cette étape.

2. Installation du coupleur de cloison de qualité industrielle (n206-bc01-ind, u325-000-ind, p569-000-ff-ind et n455-bc01-ind)

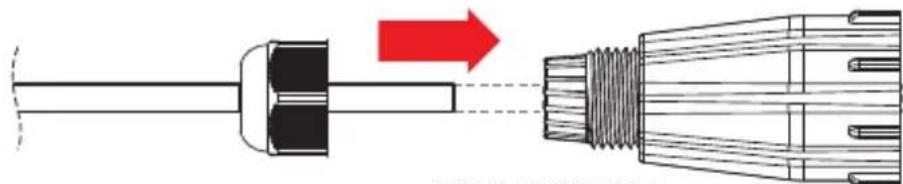

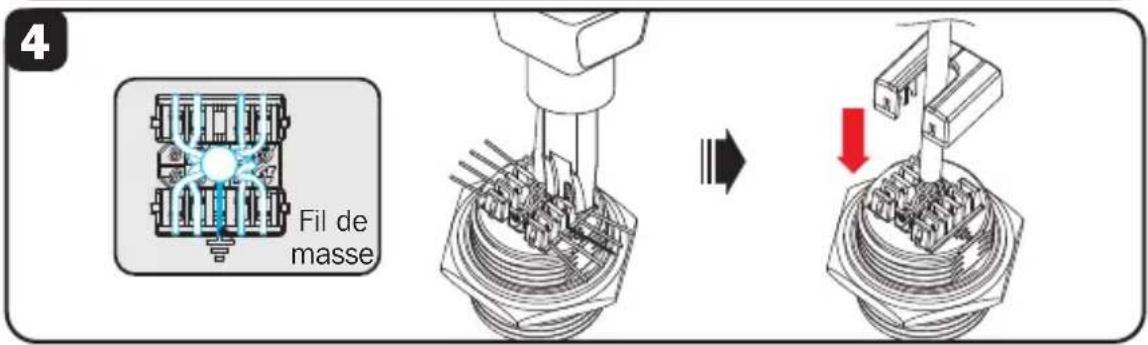

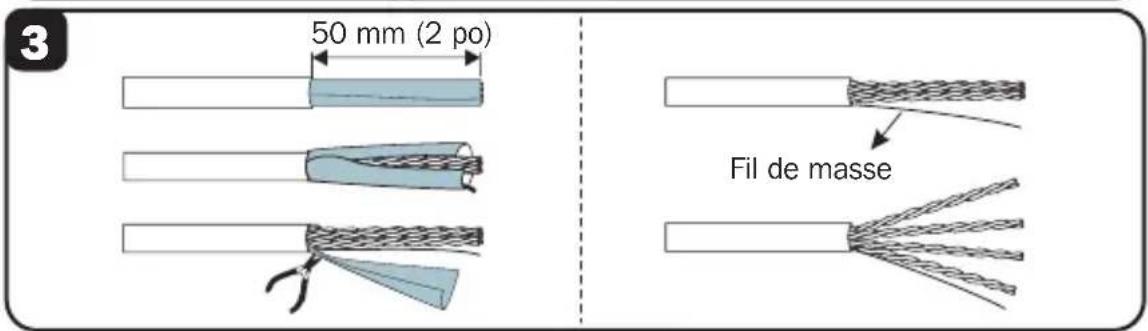

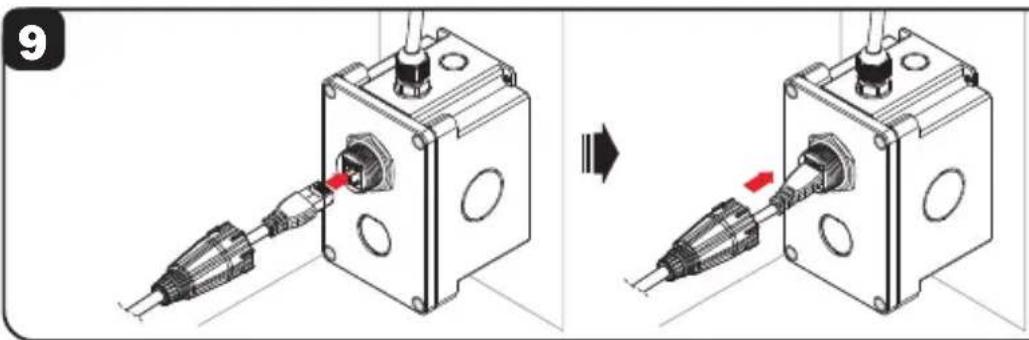

3. Installation de la prise keystone de qualité industrielle (N206-KJ01-IND)

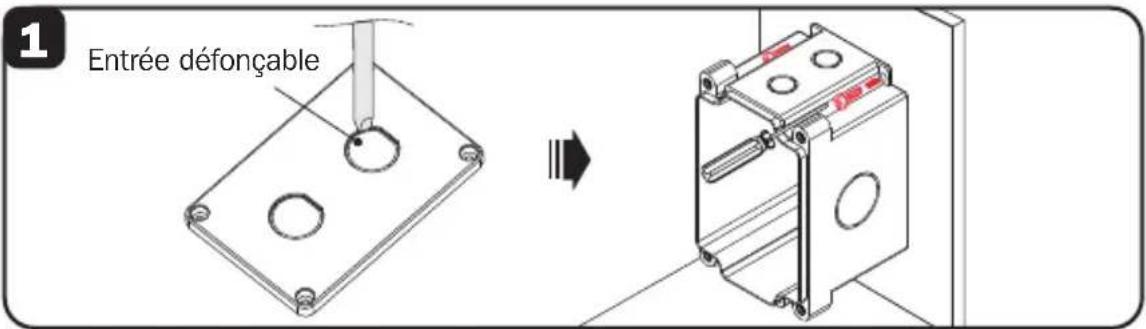

Remarque : des outils supplémentaires peuvent être requis pour retirer les entrées défonçables.

3. Installation de la prise keystone de qualité industrielle (N206-KJ01-IND)

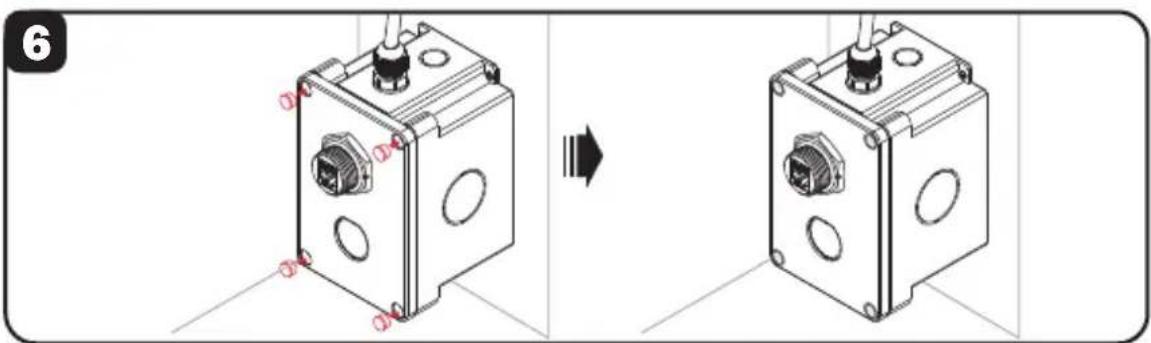

Pour la connexion de raccordement avant, utiliser les câbles de qualité industrielle de la série N206-PCXX-IND. Il est également possible d'utiliser la trousse d'ensemble étanche N206-WK01-IND pour assembler sa propre connexion de câbles.

4. Combinaisons de produits pour la protection IP44 et IP68

Remarque : pour les environnements IP68 (immersion dans jusqu'à 1,5 m d'eau pendant 60 minutes), le N206-SB01-IND doit être utilisé (et non pas le N206-FPXX-IND). L'indice IP68 de jusqu'à 1,5 m d'eau pendant jusqu'à 60 minutes est basé sur la garantie du fabricant.

Plaque de recouvrement	Coupleurs de cloison/ prises Keystone	Câbles de raccordement de qualité industrielle/câbles USB 3.0 de qualité industrielle		Trousse d'ensemble de câbles étanches
N206-FPXX-IND N20	6-BC01-IND (coupleur de cloison)	N206-PCXX-IND (câble Cat5e/6)	ou	N206-WK01-IND
N206-FPXX-IND N20	6-KJ01-IND (prise Keystone)	N206-PCXX-IND (câble Cat5e/6)		N206-WK01-IND
N206-FPXX-IND N20	6-BC01-IND (coupleur de cloison)	N200P-XXX-IND (câbles Cat6 4PPoE)		N206-WK01-IND
N206-FPXX-IND U32	5-000-IND (coupleur USB 3.0)	U325-XXX-IND (câble USB 3.0)
N206-FPXX-IND P56	9-000-FF-IND (coupleur HDMI 4K)	P569-XXX-IND/P569-XXX-IND2 (câble HDMI 4K HDMI)
N206-FPXX-IND N45	5-BC01-IND (coupleur de fibres LC/LC)	N820-XXM-IND (câble de fibres LC/LC)
Boîtier monté en surface	Coupleurs de cloison/ prises Keystone	Câbles de raccordement de qualité industrielle/câbles USB 3.0 de qualité industrielle		Trousse d'ensemble de câbles étanches
N206-SB01-IND N2	06-BC01-IND (coupleur de cloison)	N206-PCXX-IND (câble Cat5e/6)	ou	N206-WK01-IND
N206-SB01-IND N2	06-KJ01-IND (prise Keystone)	N206-PCXX-IND (câble Cat5e/6)		N206-WK01-IND
N206-SB01-IND N2	06-BC01-IND (coupleur de cloison)	N200P-XXX-IND (câbles Cat6 4PPoE)		N206-WK01-IND
N206-SB01-IND U3	25-000-IND (coupleur USB 3.0)	U325-XXX-IND (câble USB 3.0)
N206-SB01-IND P5	69-000-FF-IND (coupleur HDMI 4K)	P569-XXX-IND/P569-XXX-IND2 (câble HDMI 4K HDMI)
N206-SB01-IND N4	55-BC01-IND (coupleur de fibres LC/LC)	N820-XXM-IND (câble de fibres LC/LC)

Garantie à vie limitée

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pendant toute sa durée de vie. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion. Le service sous cette garantie ne peut être obtenu par l'acheteur qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609. Le vendeur paiera les frais d'expédition de retour.

Visiter tripp-lite.com/support avant d'envoyer de l'équipement pour réparation.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ; CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS.

(Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
