MANUAL DE USUARIO N785INTPSFP Tripp Lite

• Convertidor de Medios de la Serie N785-P01 o Serie N785-INT

• Fuente de Alimentación Externa con Cable de Alimentación NEMA 1-15P (100V ~ 240V), (Serie N785-P01 solamente)

• Fuente de Alimentación Externa con Cables de Alimentación AU, UE, Reino Unido y EE. UU. (Serie N785-INT solamente) Todos los Modelos:

• Convierta su red de fibra a una red de cobre con la adición de energía

• Identificación automática de MDI / MDI-X

• Soporta modos dúplex y semi-dúplex

• Los indicadores LED monitorean el estado del enlace de Ethernet y Fibra

• Paso Directo de Fallas de Enlace [LFP] permite al personal de red identificar rápidamente las fallas. Modelo Conector de Fibra Óptica Longitud de Onda Modo Distancia Máxima de la Fuente N785-P01-LC-MM1 LC 850 nm Multimodo 550 m [1804 pies] N785-P01-SC-MM1 SC 850 nm Multimodo 550 m [1804 pies] N785-P01-SC-MM2 SC 1310 nm Multimodo 2000 m [6561 pies] N785-P01-SC-SM1 SC 1310 nm Monomodo 20 km [12.4 millas] N785-P01-SFP Definible por el Usuario Depende de los transceptores utilizados Depende de los transceptores utilizados Depende de los transceptores utilizados N785-INT-PLCMM1 LC 850 nm Multimodo 550 m [1804 pies] N785-INT-PSCMM2 SC 1310 nm Multimodo 2000 m [6561 pies] N785-INT-PSFP Definible por el Usuario Depende de los transceptores utilizados Depende de los transceptores utilizados Depende de los transceptores utilizados11 Accesorios Todos los Modelos:

• Nota: Para evitar Daños por Descargas Electrostáticas [ESD], se le recomienda manejar el producto usando una muñequera de conexión a tierra de ESD o tocar una superficie conductora (como metal) para descargar cualquier ESD potencial antes de manipular el producto.

• Antes de la instalación, verifique que la longitud de onda de su equipo de fibra (850 nm o 1310 nm) y el tipo de modo (Sencillo o Múltiple) coincida con el Convertidor de Medios de la Serie N785-P01 o de la Serie N785-INT.

1. Asegúrese de que todos los equipos en la instalación estén apagados.

2. Modelos N785-P01-SFP y N785-INT-PSFP Solamente: Instale

un transceptor SFP suministrado por el usuario que coincida con las credenciales de su equipo de fibra. Nota: a longitud de onda y el tipo de modo de su equipo de fibra debe coincidir con los del Convertidor de Medios de la Serie N785-P01 o de la Serie N785-INT.

3. Usando cable de fibra existente de su infraestructura de red, conecte el

convertidor de medios a su red de fibra.

4. Con un cable Cat5e o Cat6 suministrado por el usuario (hasta 100 m

[328 pies]), conecte su dispositivo compatible con IEEE 802.3 af/a PoE al puerto UTP del convertidor de medios 10/100/1000Base-T. Nota: Si su dispositivo compatible con PoE está alejado a más de 100 m [328 pies], mover el DIP switch 3 (10M) a la posición de ON le permite conducir un adicional de 230 m [750 pies] de cable Cat5e o Cat6 (alejado hasta 330 m [1082 pies] en total) a velocidades de 10 Mbps únicamente.

5. Conecte la fuente de alimentación incluida al convertidor de medios.

6. Encienda todos los equipos en la instalación.

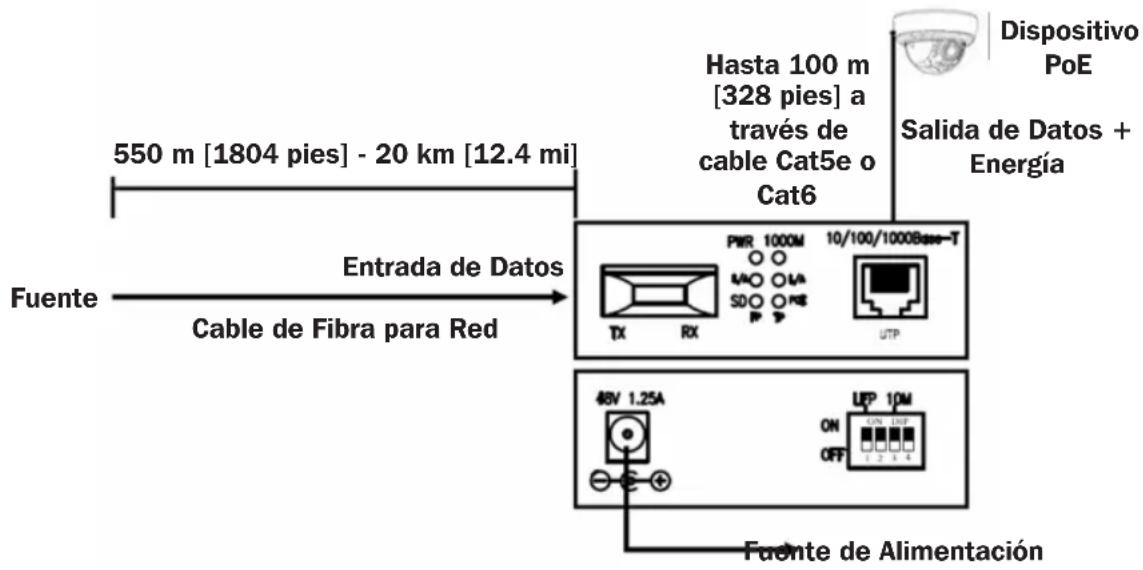

Fuente Dispositivo PoE Salida de Datos + Energía 550 m [1804 pies] - 20 km [12.4 mi] Hasta 100 m [328 pies] a través de cable Cat5e o Cat6 Cable de Fibra para Red Fuente de Alimentación Entrada de Datos13 Parámetros de los Switches de Configuración [DIP] Nota: Los DIP switches 2 y 4 no tienen función. DIP Switch 1 – Paso Directo de Fallas de Enlace [LFP] Para activar la función LFP, mueva el DIP switch 1 a la posición ON. Paso Directo de Fallas de Enlace [LFP] El LFP proporciona una supervisión constante de los enlaces conectado al convertidor de medios. Si el enlace de fibra o cobre falla, el convertidor de medios pasará al estado de falla a través de ambos enlaces (cobre y fibra), evitando al equipo conectado transmitir paquetes que, de lo contrario, habrían terminado perdidos. La función LFP incluye las funciones LLCF [Link Loss Carry Forward] y LLF [Link Loss Return]. Las funciones LLR y LLCF pueden advertir inmediatamente a los administradores de red del problema de los medios de enlace y proporcionar una solución eficiente para supervisar la red. Link Loss Carry Forward [LLCF] LLCF ocurre cuando un dispositivo está conectado con el convertidor y la línea TP (cobre) del convertidor de medios pierde el enlace, lo que resulta en que la fibra del convertidor de medios se desconecte del enlace de transmisión. Link Loss Return [LLR] LLR ocurre cuando un dispositivo está conectado al convertidor y la línea FP (fibra) pierde el enlace, causando que el convertidor de medios de fibra se desconecte de la transmisión. DIP Switch 3 – 10M Con el DIP switch 3 en la posición ON, la distancia de transferencia soportada en el puerto RJ45 cambia a 330 m [1082 pies] y la velocidad de transferencia de datos cambia a 10 Mbps. Esto le permite ampliar más allá del límite de 100 m [328 pies] mientras funciona a velocidades inferiores. Cuando esté en este modo, las velocidades de 100 Mbps y 1000 Mbps no son compatibles.14 Las funciones del LED LED Color Estado Función PWR Verde ENCENDIDO El dispositivo está encendido PoE Verde ENCENDIDO El puerto RJ45 está proporcionando 48V CD al dispositivo PoE remoto APAGADO El puerto RJ45 no está proporcionando 48V CD al dispositivo PoE remoto SD Verde ENCENDIDO El puerto de fibra está recibiendo señal óptica APAGADO El puerto de fibra no está recibiendo señal óptica 1000M Verde ENCENDIDO 1000 Mbps de velocidad APAGADO Velocidad de 10Mbps / 100Mbps L/A – TP (Enlace / Act) (Puerto RJ45) Verde ENCENDIDO Indica que el enlace del puerto RJ45 está operan- do a 10Mbps / 100Mbps / 1000Mbps Destellando Indica que el convertidor de medios PoE de está enviando o recibiendo datos activamente sobre el puerto RJ45 APAGADO Indica que el vínculo del puerto RJ45 no está funcionando L/A – FP (Enlace / Act) (Puerto de Fibra) Verde ENCENDIDO Indica que el vínculo del puerto de fibra está funcionando Destellando Indica que el convertidor de medios PoE está enviando o recibiendo activamente datos sobre el puerto de fibra APAGADO Indica que el vínculo del puerto de fibra no está funcionando15 Garantía

GARANTÍA LIMITADA POR 2 AÑOS

TRIPP LITE garantiza durante un período de dos (2) años a partir de la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de Tripp Lite o de un centro de servicio autorizado de Tripp Lite. Los productos deben ser devueltos a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera. EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador. EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.16 1111 W. 35th Street, Chicago, IL 60609 EE UU • tripplite.com/support 21-09-275 933965_RevB17 Manuel de l'utilisateur Convertisseurs de média de Gigabit Fiber à Ethernet avec alimentation électrique par Ethernet (PoE) Modèles (Amérique du Nord) : N785-P01-LC-MM1, N785-P01-SC-MM1, N785-P01-SC-MM2,
