Tipo de producto	Cable HDMI 4K de calidad industrial
Marca	Tripp Lite
Modelo	P569-012-IND
Longitud	3,7 m (12 pies)
Tipo de conectores	1 conector HDMI macho estándar, 1 conector HDMI macho impermeable (IP68)
Resolución máxima	4K (Ultra HD)
Índice de protección	IP44 (protección contra salpicaduras de agua), IP68 (protección contra polvo e inmersión hasta 1,5 m durante 30 minutos) en combinación con otros productos
Material de la cubierta	Caucho o PVC de calidad industrial (resistente a la abrasión)
Uso	Interior y exterior, entornos severos
Conectividad	HDMI 2.0 (compatible con versiones anteriores)
Ancho de banda	Hasta 18 Gbit/s
Compatibilidad de audio	Audio digital multicanal (Dolby TrueHD, DTS-HD Master Audio)
Protección contra el agua	Conector impermeable del lado del equipo (con tapón)
Temperatura de funcionamiento	-20 °C a 60 °C (estimación)
Garantía	Garantía limitada de por vida
Peso	Aproximadamente 200 g (estimación)
Mantenimiento	Limpiar con un paño seco y suave; evitar productos químicos agresivos
Contenido del paquete	Cable HDMI, tapón de protección para conector impermeable

Preguntas frecuentes - P569012IND Tripp Lite

¿Cómo lograr el índice de protección IP68 con este cable?

Para alcanzar IP68, el cable P569-012-IND debe usarse en combinación con la caja montada en superficie N206-SB01-IND y el acoplador de paso P569-000-FF-IND. Consulte la tabla de combinaciones en el manual.

¿Este cable es compatible con dispositivos HDMI estándar?

Sí, es compatible con todos los dispositivos HDMI estándar (HDMI 2.0 y versiones anteriores). Admite resoluciones de hasta 4K.

¿El conector impermeable es desmontable?

No, el conector impermeable está integrado en el cable. Está diseñado para resistir agua y polvo. Se incluye un tapón de protección para cubrir el conector cuando no se usa.

¿Puedo usar este cable en exteriores?

Sí, este cable está diseñado para uso en exteriores en entornos severos, pero requiere combinaciones de productos específicas para garantizar la estanqueidad y protección contra el polvo.

¿Cuál es la longitud máxima admitida para 4K?

El cable mide 3,7 m (12 pies), suficiente para transmitir una señal 4K sin pérdida de calidad. Para distancias mayores, pueden ser necesarios repetidores.

¿Este cable es adecuado para instalación fija?

Sí, se puede usar para instalaciones fijas. Para instalación en pared, use las placas de cubierta N206-FPXX-IND y los acopladores adecuados.

¿Cómo limpiar el cable?

Use un paño seco y suave para quitar el polvo. Evite solventes o productos abrasivos que puedan dañar la cubierta o los conectores.

¿El cable admite PoE (Power over Ethernet)?

No, este cable es un cable HDMI y no transporta alimentación PoE. Los cables de la serie N200P-XXX-IND admiten PoE.

¿Cuál es la garantía?

Tripp Lite ofrece una garantía limitada de por vida que cubre defectos de materiales y fabricación. Consulte el manual para conocer las condiciones.

¿Puedo usar este cable con un adaptador de HDMI a DisplayPort?

Sí, se puede usar con adaptadores pasivos, pero la compatibilidad depende de los dispositivos. Para un mejor rendimiento, use adaptadores activos si es necesario.

MANUAL DE USUARIO P569012IND Tripp Lite

Guía de Inicio Rápido

Solutaciones de

Conectividad Industrial

Serie de Modelos: N206-XXX-IND, P569-XXX-IND, U325-XXX-IND, N200P-XXX-IND, N455-XXX-IND, N820-XXX-IND Ver paginga 14 para una lista completa de modelos.

2) Las solicuciones de connectividad industrial de Tripp Lite son compatibles con el estándar IP44 para protección contra intrusion de agua en ambos lados, como como el estándar IP68 para protección contra polvo, suciedad y arena invasivos e inmersión en hasta 1.5 m de agua por 60 Minutes.

Nota: Ciertas combinaciones de produits son necessities para alcantar los estandares IP44 o IP68.

Consulte la sección 4. Combinaciones de Productos para Proteccion IP44 e IP68 para mas informacion. La specifications de proteccion IP68 se basa en la garantia del fabricante.

English 1 • Français 25 • Pycckn 37

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Índice

Lista Completa de Productos para Soluciones de Conectividad 15 Industrial

1. Dimensiones de la Caja de Superficie N206-SB01-IND 16
   2 Instalación de Acoplador de Mampara Industrial 17 (N206-BC01-IND, U325-000-IND, P569-000-FF-IND, N455-BC01-IND)
2. Instalación de Conector Industrial Keystone (N206-KJ01-IND) 19
3. Combinaciones de Productos para Proteccion IP44 e IP68 22
   Garantia 23

Lista Completa de Productos para Soluciones de Conectividad Industrial

Placas Frontales Industriales

N206-FP01-IND (1 Recorte)

N206-FP02-IND (2 Recortes)

N206-FP04-IND (4 Recortes)

Caja de Instalación Industrial en Superficie

N206-SB01-IND

Acopladores de Conectores y Conectores Keystone

N206-BC01-IND

(Acoplador de Conector Cat5e/6)

N206-KJ01-IND (Conector Keystone)

U325-000-IND (Acoplador USB 3.0)

P569-000-FF-IND (Acoplador HDMI 4K)

N455-BC01-IND

(Acoplador de Fibra Multimodo LC/LC IP68)

Cables Patch Industriales y Cables 4PPoE (90W)

N206-PC03-IND

(Cable Patch Cat5e / Cat6 de 91 cm [3 pies])

N206-PC10-IND

(Cable Patch Cat5e / Cat6 de 3.05 m [10 pies])

N206-PC16-IND

(Cable Patch Cat5e / Cat6 de 4.88 m [16 pies])

N206-PC23-IND

(Cable Patch Cat5e / Cat6 de 7 m [23 pies])

N206-PC33-IND

(Cable Patch Cat5e / Cat6 de 10 m [33 pies])

N206-PC50-IND

(Cable Patch Cat5e / Cat6 de 15.2 m [50 pies])

N200P-003BL-IND

(Cables Cat6 4PPoE de 91.4 cm [3 pies])

N200P-010BL-IND

(Cables Cat6 4PPoE de 3.05 cm [10 pies])

N200P-016BL-IND

(Cables Cat6 4PPoE de 4.88 m [16 pies])

N200P-023BL-IND

(Cables Cat6 4PPoE de 7 m [23 pies])

N200P-033BL-IND

(Cables Cat6 4PPoE de 10 m [33 pies])

Cables Patch Industriales y

Cables 4PPoE (90W) (continuación)

N200P-050BL-IND

(Cables Cat6 4PPoE de 15.2 m [50 pies])

Cables USB 3.0 Industriales

U325-003-IND (Cable USB 3.0 de 91.4 cm [3 pies])

U325-006-IND (Cable USB 3.0 de 1.83 m [6 pies])

U325-010-IND (Cable USB 3.0 de 3.05 m [10 pies])

U325-013-IND (Cable USB 3.0 de 3.96 m [13 pies])

Cables HDMI 4K Industriales

P569-003-IND (Cable HDMI 4K de

91 cm [3 pies], 1 conector resistente al agua)

P569-006-IND (Cable HDMI 4K de

1.83 m [6 pies], 1 conector resistente al agua)

P569-010-IND (Cable HDMI 4K de 3.05 m [10

pies], 1 conector resistente al agua)

P569-012-IND (Cable HDMI 4K de 3.66 m [12 pies], 1 conector resistente al agua)

P569-003-IND2 (Cable HDMI 4K de 91 cm [3 pies], 2 connectores resistentes al agua)

P569-006-IND2 (Cable HDMI 4K de 1.83 m [6 pies], 2 conectores resistentes al agua)

P569-010-IND2 (Cable HDMI 4K de 3.05 m

[10 pies], 2 conectores resistentes al agua)

P569-012-IND2 (Cable HDMI 4K de 3.66 m

[12 pies], 2 conectores resistentes al agua)

Cables Patch Industriales

de Fibra Multimodo Duplex

N820-01M-IND

(Cables Patch de fibra LC/LC de 1 m)

N820-02M-IND

(Cables Patch de fibra LC/LC de 2 m)

N820-05M-IND

(Cables Patch de fibra LC/LC de 5 m)

N820-10M-IND

(Cables Patch de fibra LC/LC de 10 m)

Juego de Ensemble de Cable Impermeable

N206-WK01-IND

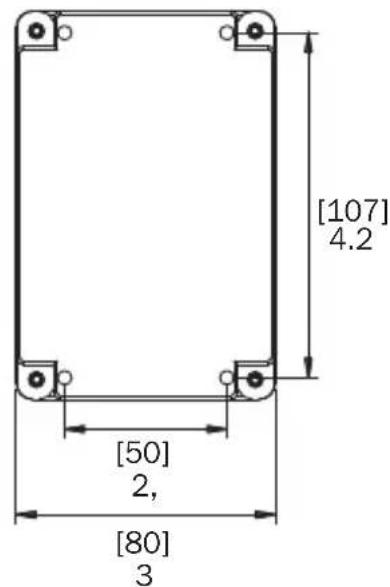

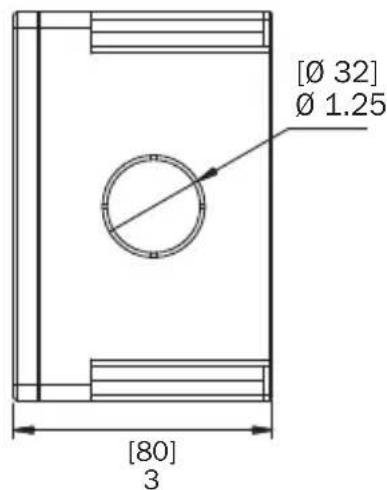

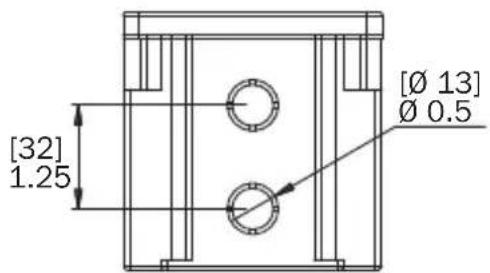

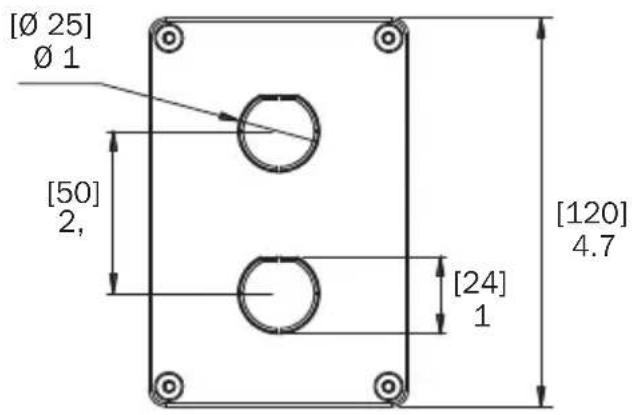

1. Dimensiones de la Caja de Instalacion en Superficie N206-SB01-IND

Dimensiones: [mm] PULGADAS

Recorte para Cable de 0.5" (M16)

Recorte para Tubo Conduit de 1.25" (M32)

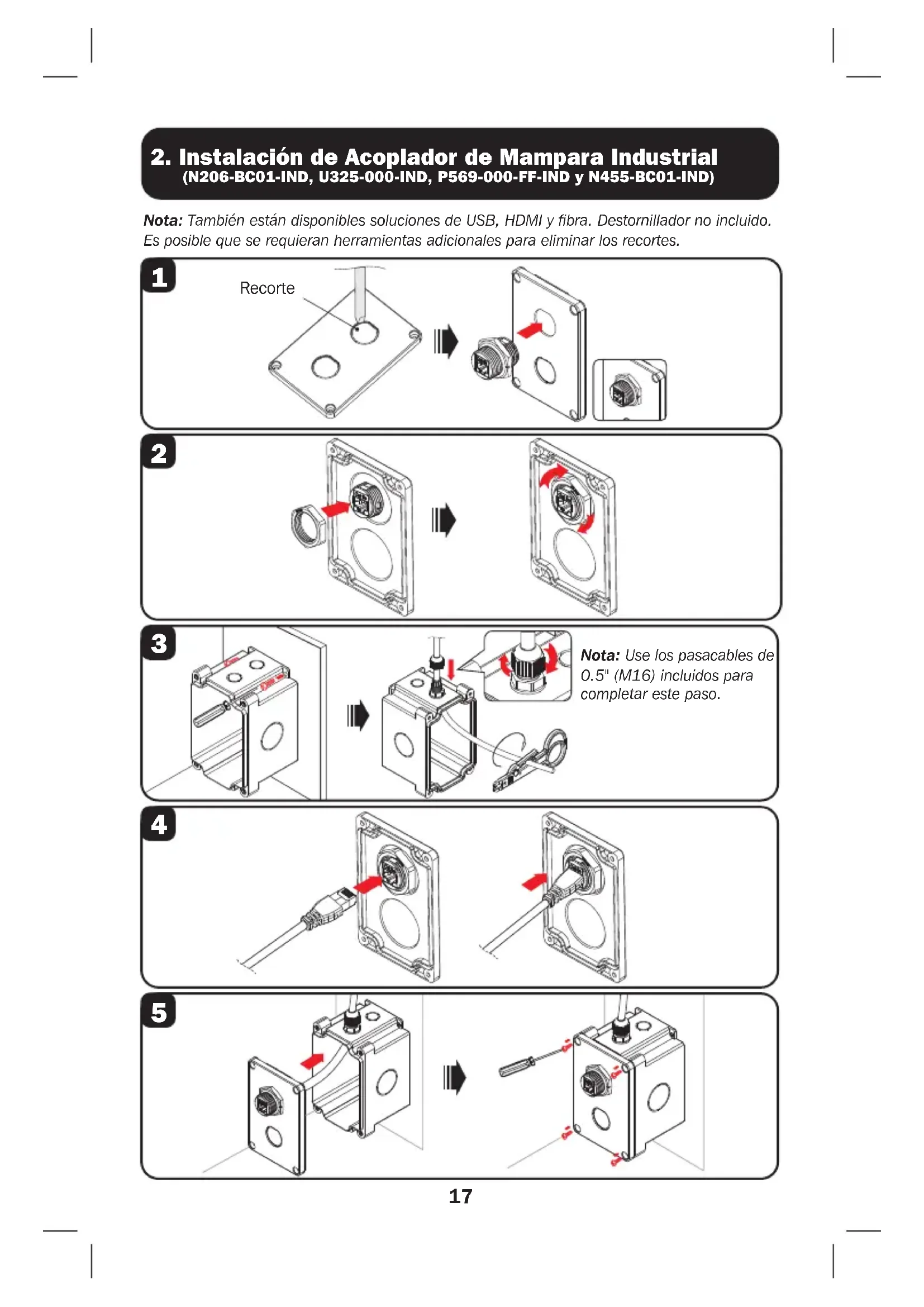

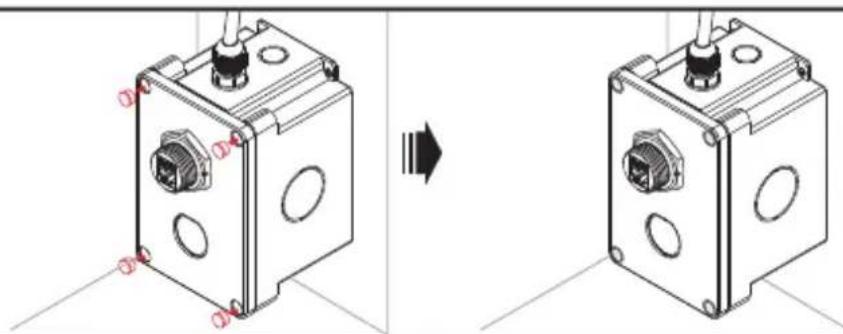

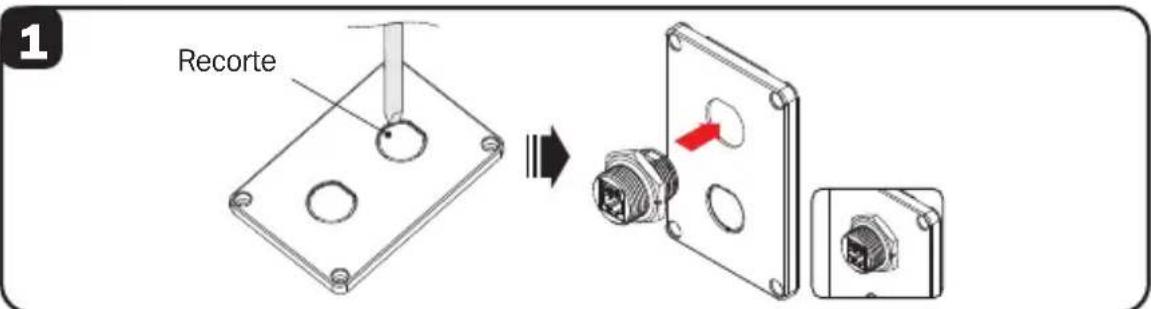

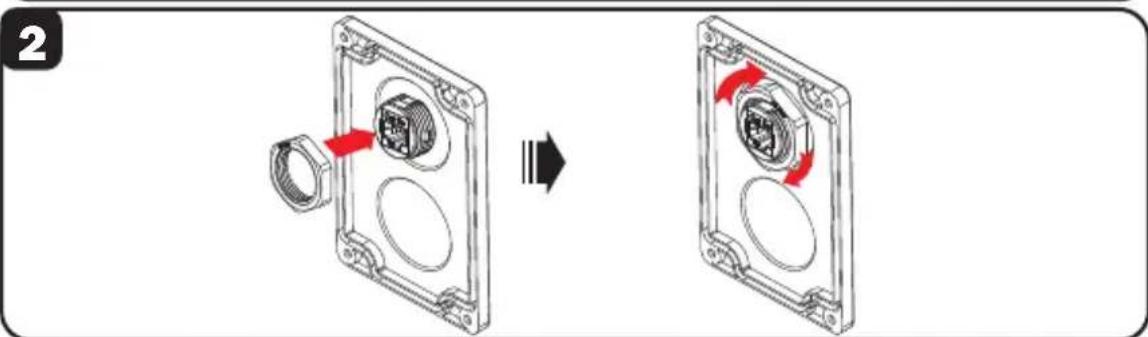

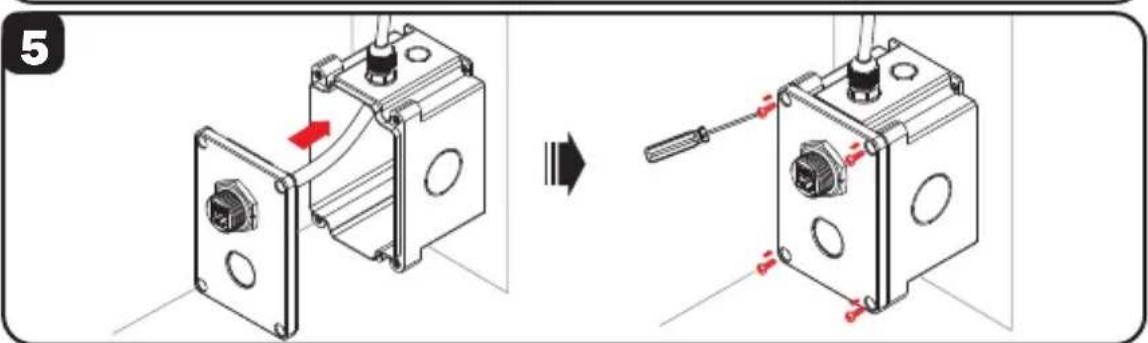

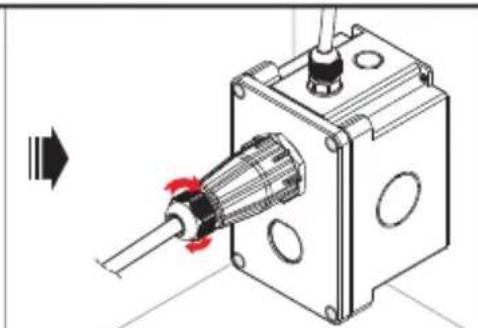

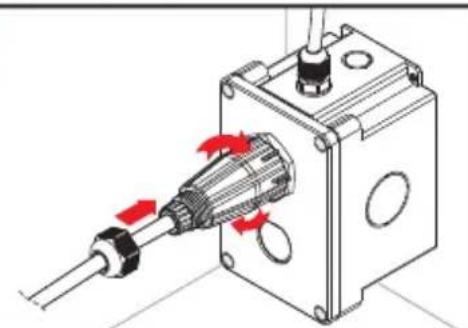

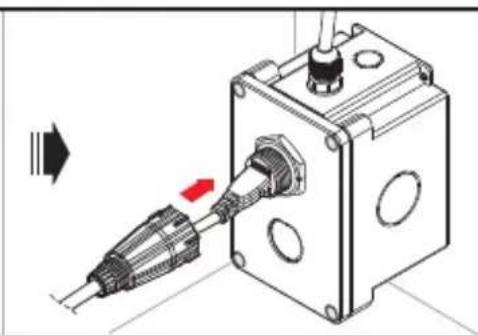

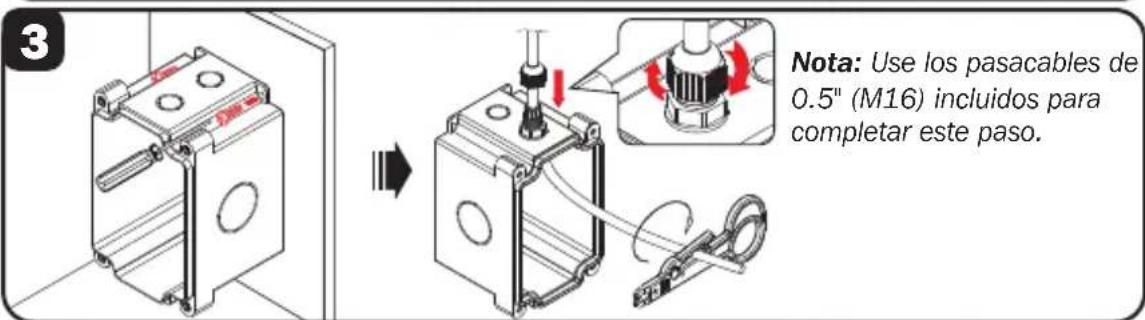

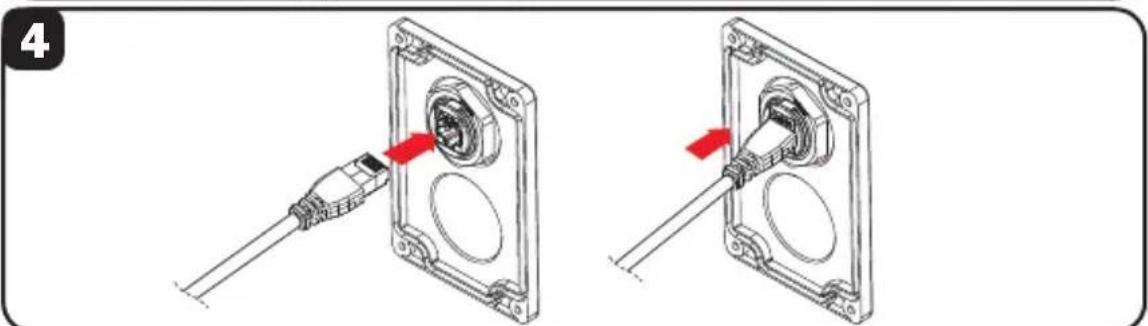

2. Instalación de Acoplador de Mampara Industrial (N206-BC01-IND, U325-000-IND, P569-000-FF-IND y N455-BC01-IND)

Note: Temblo enstandisponiblessolutionesdeUSB,HDMIy fibra.Destornilladornoinlido Es possible que se requieran herramentas adiconales para eliminar los recortes.

2. Instalación de Acoplador de Mampara Industrial (N206-BC01-IND, U325-000-IND, P569-000-FF-IND y N455-BC01-IND)

6
7

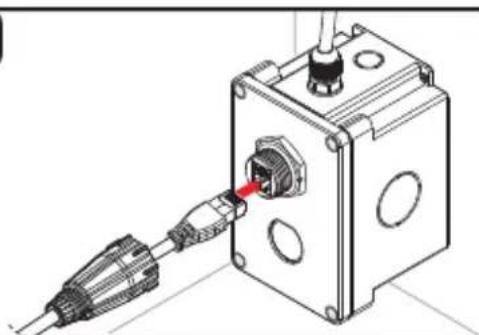

Para la connexion de acoplamento delantero, pueda usar los cables industriales de la série N206-PCXX-IND, U325-XXX-IND, P569-XXX-IND, N820-XXX-IND o N200P-XXBL-IND. Usted también puede optar por ensambar su propia connexion de cable con el juego de ensamble impermeable N206-WK01-IND.

8

9

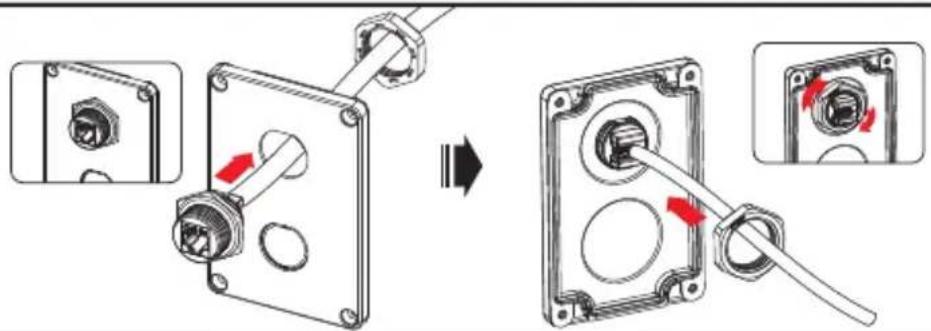

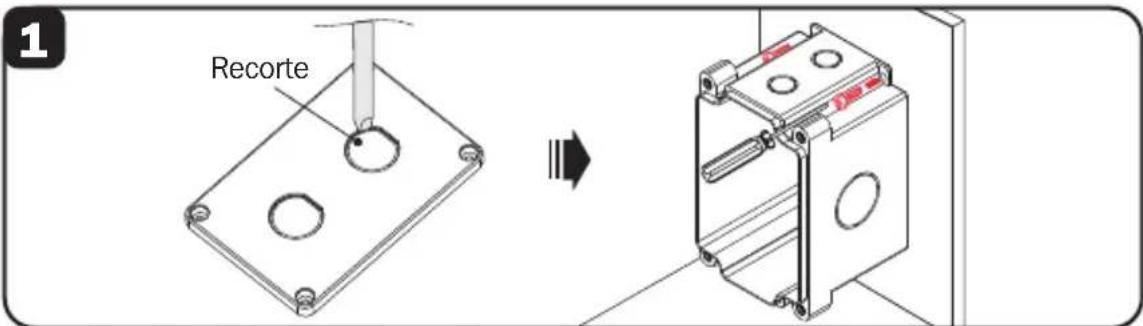

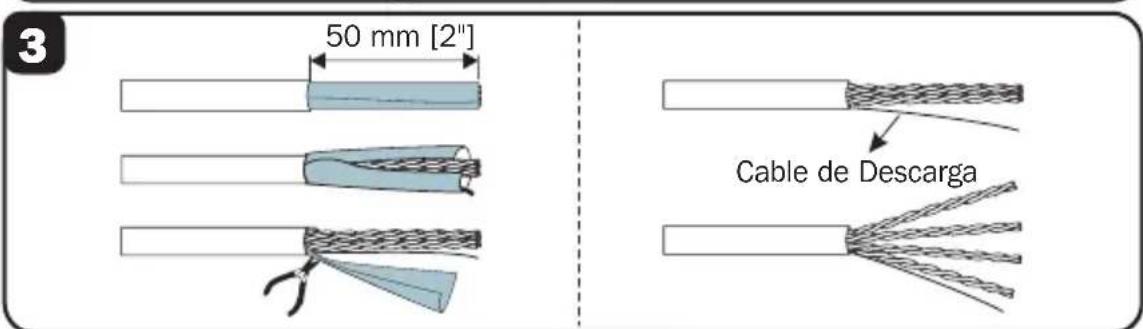

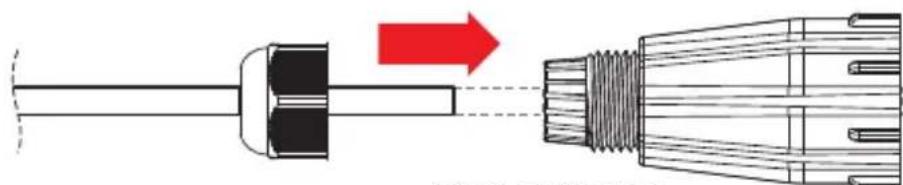

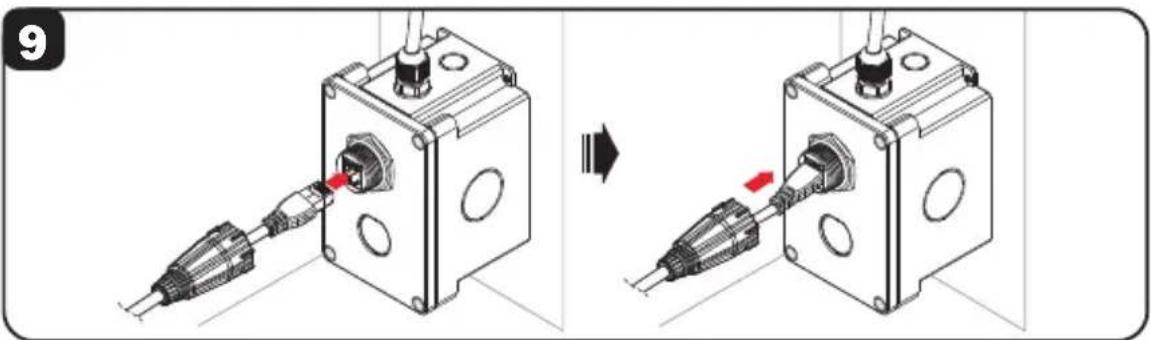

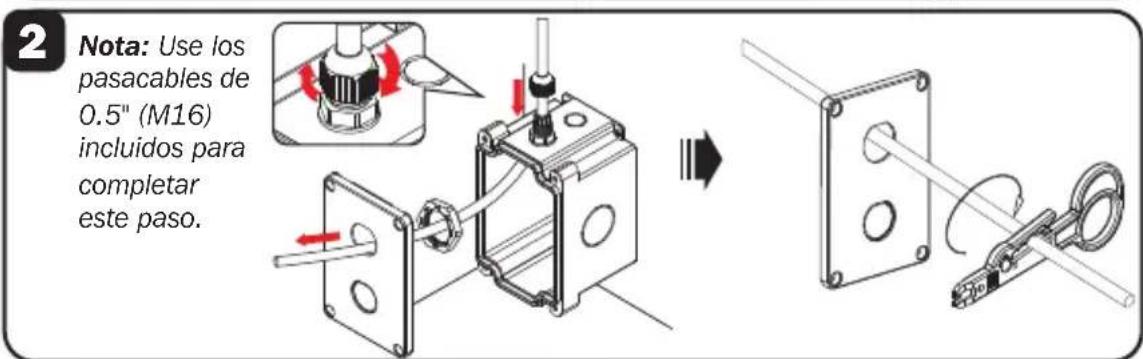

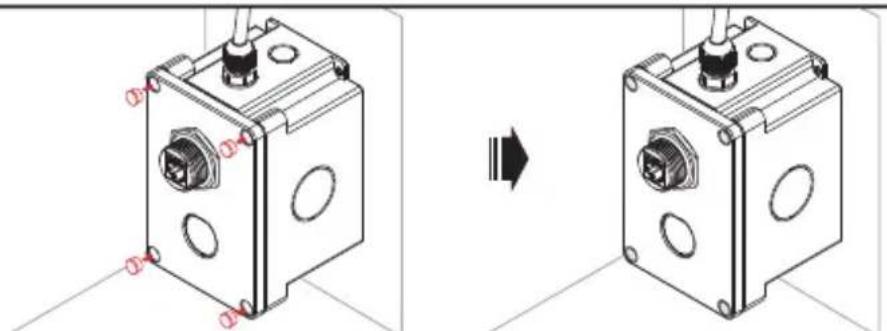

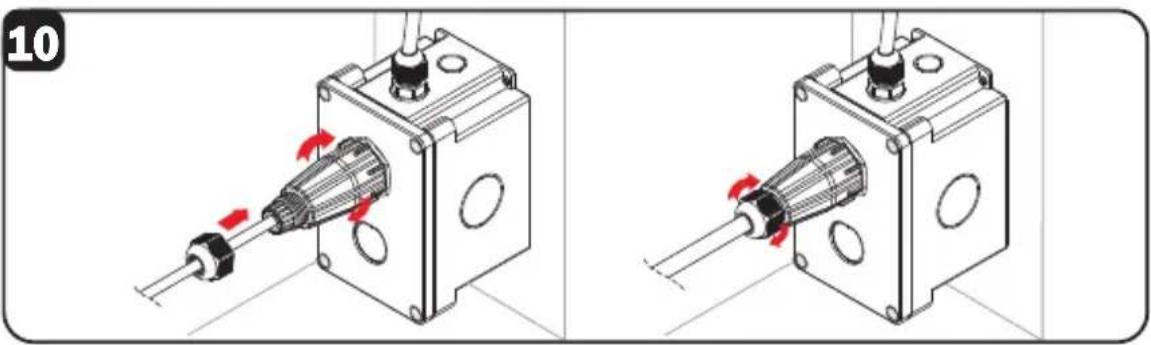

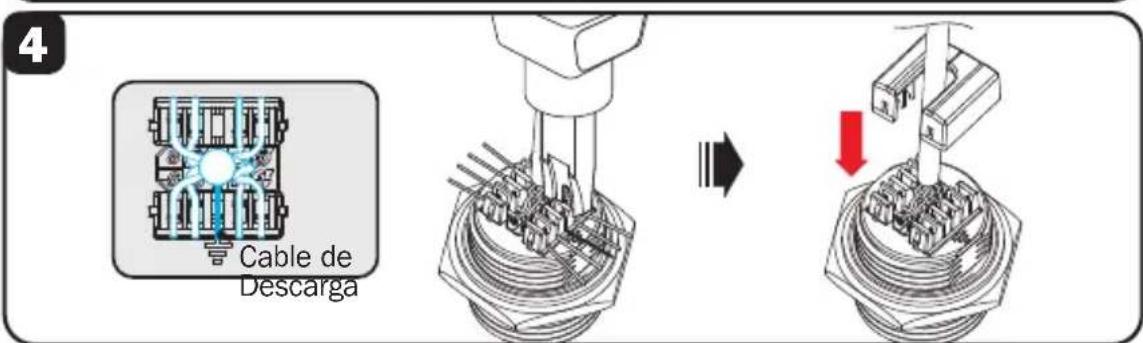

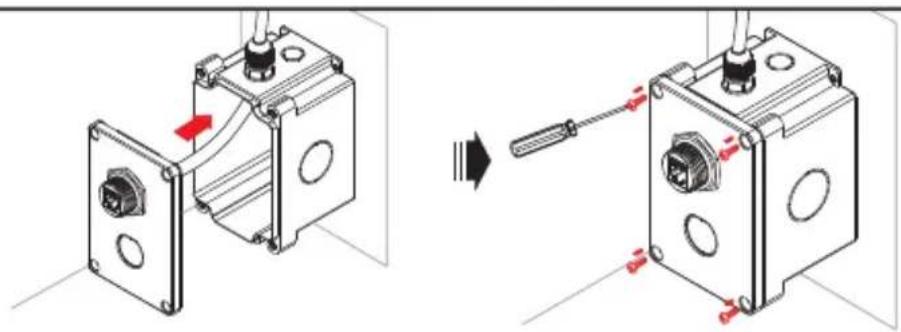

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

Note: Es possible que se requieran herramrientas adiconiales para eliminar los recortes.

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

5
6

7

8

Para la connexion de acoplamento delantero,可以更好 usear los cables industriales de la série N206-PCXX-IND. Usted también可以选择 optar por ensambar su propia connexion de cable con el juego de ensamble impermeable N206-WK01-IND.

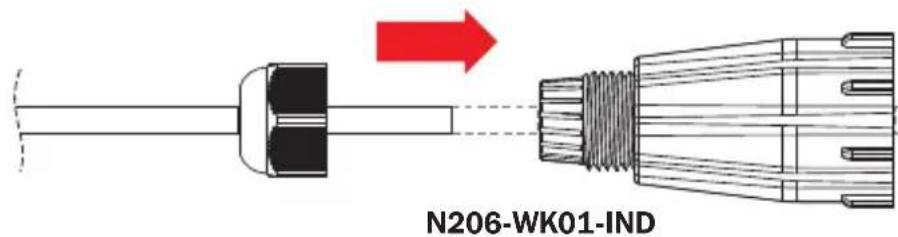

N206-WK01-IND

3. Instalación de Conector Industrial Keystone (N206-KJ01-IND)

4. Combinaciones de Productos para Proteccion IP44 e IP68

Note: Para entornos IP68 (sumersion en hasta 1.5 m de agua por 60关键时刻), debe usarse el N206-SB01-IND (no el N206-FPXX-IND). La asignatura IP68 de hasta 1.5 m de agua por hasta 60关键时刻 se basa en la garantía del fabricante.

Placa Frontal	Acopladores de Mampara/ Conectores Keystone	Cables Patch Industriales / Cables USB 3.0 Industriales		Juego de Ensemble de Cable Impermeable
N206-FPXX-IND N206-BC01-IND (Acoplador de Conector)	N206-PCXX-IND (Cable Cat5e/Cat6)	o	N206-WK01-IND
N206-FPXX-IND N206-KJ01-IND (Conectar Keystone)	N206-PCXX-IND (Cable Cat5e/Cat6)		N206-WK01-IND
N206-FPXX-IND N206-BC01-IND (Acoplador de Conector)	N200P-XXX-IND (Cables Cat6 4PPoE)		N206-WK01-IND
N206-FPXX-IND U325-000-IND (Acoplador USB 3.0)	U325-XXX-IND (Cable USB 3.0)
N206-FPXX-IND P569-FF-IND (Acoplador HDMI 4K)	P569-XXX-IND/ P569-XXX-IND2 (Cable HDMI 4K)
N206-FPXX-IND N455-BC01-IND (Acoplador de Fibra LC/LC)	N820-XXM-IND (Cable de Fibra LC/LC)
Caja para Instalacion en Superficie	Acopladores de Mampara/ Conectores Keystone	Cables Patch Industriales / Cables USB 3.0 Industriales	O	Juego de Ensemble de Cable Impermeable
N206-SB01-IND N206-BC01-IND (Acoplador de Conector)	N206-PCXX-IND (Cable Cat5e/Cat6)			N206-WK01-IND
N206-SB01-IND N206-KJ01-IND (Conectar Keystone)	N206-PCXX-IND (Cable Cat5e/Cat6)			N206-WK01-IND
N206-SB01-IND N206-BC01-IND (Acoplador de Conector)	N200P-XXX-IND (Cables Cat6 4PPoE)			N206-WK01-IND
N206-SB01-IND U325-000-IND (Acoplador USB 3.0)	U325-XXX-IND (Cable USB 3.0)
N206-SB01-IND P569-FF-IND (Acoplador HDMI 4K)	P569-XXX-IND/ P569-XXX-IND2 (Cable HDMI 4K)
N206-SB01-IND N455-BC01-IND (Acoplador de Fibra LC/LC)	N820-XXM-IND (Cable de Fibra LC/LC)

Garantía

Garantía limitada de por vida

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obr por su vida uI. Si el producto resulta defectuoso en material o mano de obr Dentro de es perio, el vendedor reparar o reemplazar a el producto a su entera disrecion. El serviceo bajo this garantia solo peutobtenser por el comprador enviando o embarcando el producto (con todos los cargos de envio o embarque prepagados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609. El vendedor reembolsarao los cargos de envio.

Antes de devolverrialquierequipo para reparacion,visite tripnite.com/support.

ESTA GARANTIA NO SE APLICADA AL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGAR GARGANTIAS EXPRESAS DISTINAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUYENDO TODAS LAS GARANTIAS DE COMERCIALIZACION O IDONEIDAD, ESTAN LIMITADAS EN DURATION AL PERIODO DE GARANTIA ESTABLECIDO; ASIMISMO, ESTA GARANTIA EXCLUYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES E INDIRECTOS.

(Algunos estados no permiten limitaciones en cuando dura una garantía y algunos Estados no permiten la exclusión de limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores peuvent no aplicar para usted.Esta garantía le otorga derechos legalespecíficos yusted pueda tenertherserrechos queuenvarid deuna jurisdieccion aotra).

ADVERTENCIA: antes de usar, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susjetas a gran variacion, el fabricante no garantiza la adecuacion de这些东西 dispositivos para una aplicacion españica.

Información de Cumplimiento con WEEE por los CLIENTES y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clients dequisitionen un equipo eléctrico y electrónico nuevo de Tripp Lite está obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varia de un País a除外)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde Reasonably, se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una的政治a de mayor continua. Las specifications estan susetas a Cambios sin previo aviso. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.

Excelencia en Manufactura.
