MANUAL DE USUARIO B127A4X1BH Tripp Lite

Manual del Propietario

Juego Extensor de Switch 4x1 HDMI sobre Cat6, 4K @ 60 Hz, Hasta 70.1 m [230 pies]

Modelo: B127A-4X1-BH

English 1 • Français 17 • Русский 25 • Deutsch 33

Excelencia en Manufactura.

HDMI ^TM

HIGH DEFINITION MULTIMEDIA INTERFACE

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

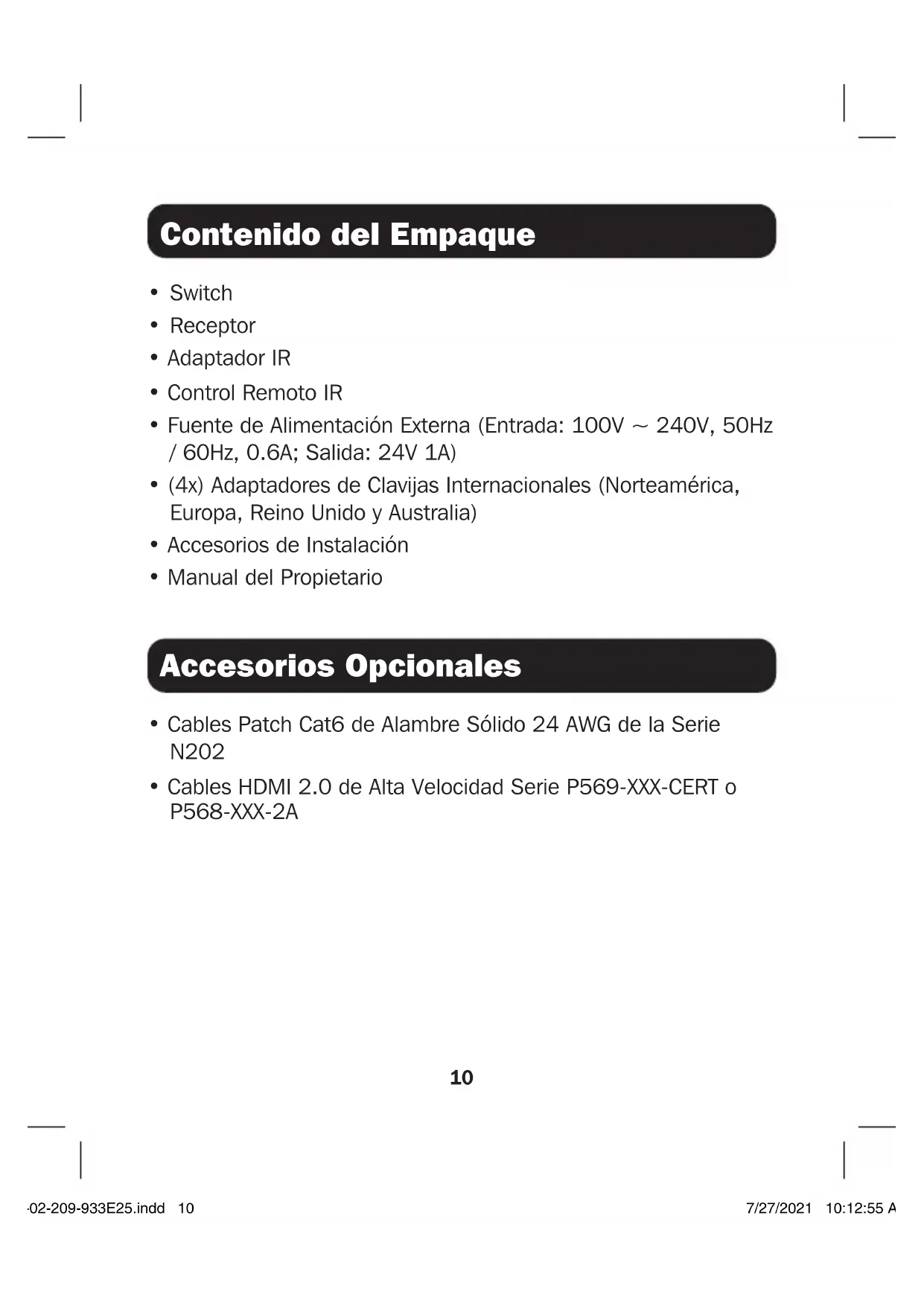

Contenido del Empaque

• Switch
• Receptor
• Adaptador IR
• Control Remoto IR
• Fuente de Alimentación Externa (Entrada: 100V \~ 240V, 50Hz / 60Hz, 0.6A; Salida: 24V 1A)
  • (4x) Adaptadores de Clavijas Internacionales (Norteamérica, Europa, Reino Unido y Australia)
• Accesorios de Instalación
• Manual del Propietario

Accesorios Opcionales

• Cables Patch Cat6 de Alambre Sólido 24 AWG de la Serie N202
• Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o P568-XXX-2A

Características del Producto

• Conecta hasta 4 fuentes HDMI a una pantalla HDMI alejada hasta 70.1 m [230 pies] mediante cable Cat6.
• Alterna entre los 4 dispositivos fuente mediante el botón o el control remoto IR incluido
• Soporta resoluciones de video de 4K @ 60 Hz, como se especifica en HDMI 2.0, con submuestreo de croma 4:4:4
• Transporta señales de Alto Rango Dinámico [HDR] para un contraste rico y precisión de color expandida
• Cumple con los estándares HDCP 2.2 y EDID
• El switch metálico con dos salidas para placa de pared incluye soportes desprendibles para instalación en poste, rack o superficie plana
• La tecnología PoC proporciona energía al receptor mediante cable Cat6
• Operación de conectar y usar sin necesidad de software para una instalación fácil e inmediata

Instrucciones de Instalación

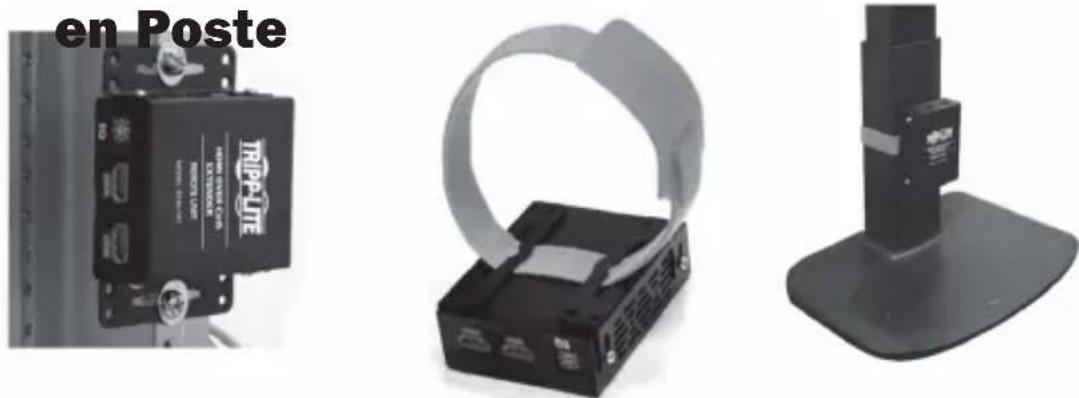

El B127A-4X1-BH incluye accesorios de instalación que permiten una gran variedad de métodos de instalación. Las siguientes imágenes ilustran cómo pueden fijarse los soportes de instalación incluidos para las diferentes instalaciones.

Notas:

• El modelo mostrado en las imágenes de abajo es solo para fines ilustrativos. El producto puede variar según el número de modelo, tamaño u orientación del puerto. Las opciones de instalación para todas las unidades sobre Cat6 son las mismas.
• El switch para placa de pared incluye tornillos para instalación en una pared o techo. La unidad receptora incluye soportes de instalación para instalar la unidad en una pared, poste o rack.

Instalación en la Pared

Instalación en Rack de 19" Instalación

Instalación

Antes de la instalación, compruebe los siguientes ajustes de su(s) fuente(s) y televisor(es) o monitor(es):

1. Configure la pantalla a 60 Hz. Cerciórese de la configuración de fábrica, ya que el valor predeterminado puede estar configurado a una frecuencia (Hz) menor que la anunciada.
2. Asegurarse de que el valor de entrada de su monitor esté configurado a HDMI 2.0. Algunas pantallas pueden tener una configuración predeterminada a HDMI 1.4
3. Verifique que su monitor tenga habilitada la función HDR. Algunas pantallas pueden tener esta función deshabilitada como configuración de fábrica.
4. Verifique que la Configuración de Color Verdadero Ultra HD [UHD] está habilitada en su televisor o monitor. Confirme con el fabricante de su televisor o monitor qué puertos HDMI soportan Color Verdadero UHD.

Instalación Estándar del juego de Switch y Receptor

Notas:

• Haga pruebas para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.
• Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un número de calibre [AWG] mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 de la Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.

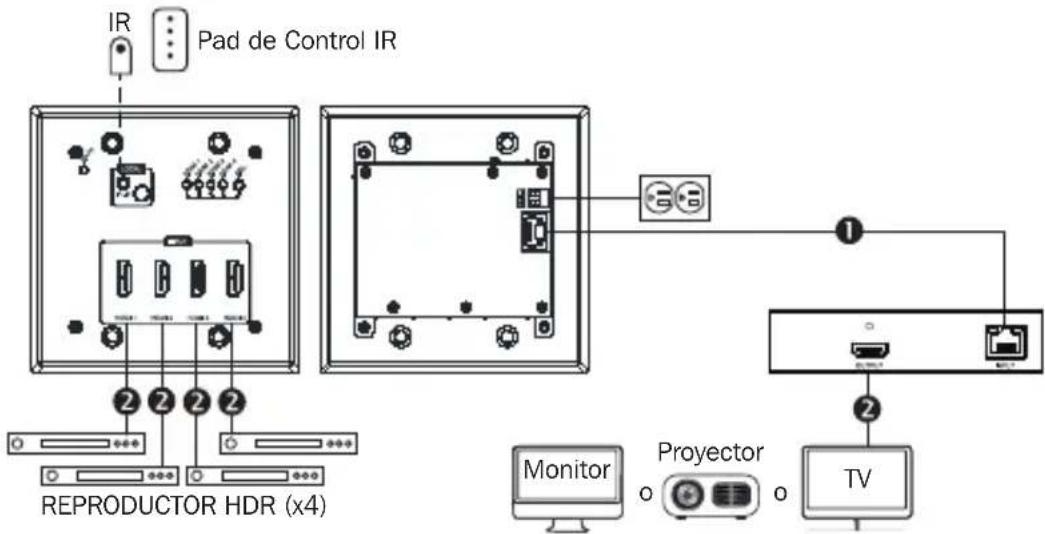

• El diagrama de instalación muestra un juego de switch y receptor B127A-4X1-BH.
• No se requiere energía externa en el receptor remoto debido a la tecnología PoC incorporada en el switch.

Instalación

B127A-4X1-BH

1 Cable Cat6 de hasta 70.1 m [230 pies] a 4K @ 60 Hz
2 Cable HDMI 2.0 de hasta 4.5 m [15 pies] @ 4K/60 Hz

SWITCH RECEPTOR

1. Asegúrese de que todos los equipos en la instalación, como televisiones, reproductores Blu-ray y el transmisor, estén apagados.
2. Utilizando un cable HDMI 2.0 (como los cables serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la(s) fuente(s) HDMI a los puertos de entrada en el switch. Pueden conectarse al switch hasta 4 fuentes HDMI.

Instalación

1. Opcional: Para extender el rango, conecte un repetidor de señal B127A - 010-H (vendido por separado) entre el puerto de salida RJ45 del switch y el receptor usando un cable Cat6. Para más información, consulte las características del producto B127A-010-H en triplite.com.
2. Usando cable Cat6, conecte el puerto RJ45 en el switch al puerto RJ45 en el receptor.
3. Conecte el puerto HDMI del receptor a un monitor usando un cable HDMI 2.0.
4. Encienda sus televisores y monitores conectados.
5. Conecte la fuente de alimentación externa al switch. Enchúfela en un tomacorriente de pared disponible o en un supresor de sobretensiones, unidad de distribución de energía [PDU] o sistema de respaldo ininterrumpible [UPS] de Tripp Lite. El LED DATA (Verde) en el switch se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (verde) en el receptor se iluminará para indicar que la unidad está recibiendo alimentación desde el switch.
6. Encienda la(s) fuente(s) HDMI. Los LED numéricos del HDMI (naranja) en el switch se iluminarán para indicar que se está recibiendo una señal de la fuente. Use el botón en el switch o el control remoto incluido para elegir entre fuentes.
7. El LED RJ45 (naranja) se iluminará en el receptor y el LED DATA (verde) en el switch destellará para indicar que se está recibiendo una señal de la fuente a la pantalla. Ahora se debe mostrar la imagen seleccionada en el (los) monitor(es) conectado(s).

Garantía

Garantía Limitada por 1 Año

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de un (1) año a partir de la fecha de compra inicial. Si el producto resulta defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCE. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y es posible que usted goce de otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y las regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Tripp Lite, los clientes están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
