B127A4X1BH - Видео адаптер Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Удлинитель-коммутатор 4x1 HDMI по CAT6
Бренд	Tripp Lite
Модель	B127A-4X1-BH
Категория	Видеоадаптер
Входы HDMI	4 (разъемы HDMI типа «мама»)
Выход на экран	1 HDMI через удаленный приемник
Максимальное разрешение	4K @ 60 Гц (3840 x 2160) с цветностью 4:4:4
Максимальное расстояние	70,1 м (230 футов) по кабелю Cat6
Поддержка HDR	Да, расширенный динамический диапазон
Соответствие HDCP	HDCP 2.2 и EDID
Переключение	Кнопкой или входящим в комплект ИК-пультом
Питание коммутатора	Внешний адаптер питания 24 В DC / 1 А (вход 100-240 В AC, 50/60 Гц, 0,6 А)
Питание приемника	Технология PoC (питание по кабелю) через кабель Cat6
Монтаж	Коммутатор: двойная металлическая настенная пластина, съемные кронштейны; приемник: настенный, на столбе или в стойку 19 дюймов
Материал корпуса	Металл (коммутатор), пластик или металл (приемник)
Обслуживание и очистка	Протирать сухой тканью; не использовать жидкости или абразивные средства
Гарантия	1 год ограниченная
Содержимое упаковки	Коммутатор, приемник, ИК-адаптер, ИК-пульт, внешний блок питания с 4 международными адаптерами вилки, монтажная фурнитура, руководство

Часто задаваемые вопросы - B127A4X1BH Tripp Lite

Какие кабели рекомендуются для достижения максимального расстояния?

Используйте кабели Cat6 с жесткими жилами 24 AWG, например кабели серии N202 от Tripp Lite. Кабели с многопроволочными жилами или большего калибра (26 AWG) уменьшают дальность.

Можно ли подключить более 4 источников HDMI?

Нет, этот коммутатор поддерживает до 4 источников HDMI. Для большего количества источников можно каскадно соединить несколько коммутаторов (официально не тестировалось).

Как переключаться между источниками?

Нажмите кнопку на настенном коммутаторе или используйте входящий в комплект ИК-пульт для выбора нужного источника.

Требуется ли отдельное питание для приемника?

Нет, приемник питается по кабелю Cat6 благодаря технологии PoC (Power over Cable). Только коммутатор должен быть подключен к сети.

Какое максимальное разрешение поддерживается?

Система поддерживает до 4K @ 60 Гц (3840 x 2160) с субдискретизацией 4:4:4, совместимо с HDMI 2.0.

Можно ли использовать повторитель для увеличения расстояния?

Да, вы можете добавить повторитель B127A-010-H между коммутатором и приемником для увеличения дальности. Подробнее см. в руководстве.

Изображение не отображается, что делать?

Проверьте, что экран настроен на HDMI 2.0 и 60 Гц. Убедитесь, что кабели HDMI надежно подключены и источник включен. Индикатор DATA должен мигать зеленым на коммутаторе.

ИК-пульт не работает, что проверить?

Убедитесь, что ИК-адаптер правильно подключен к коммутатору и пульт направлен на ИК-приемник. При необходимости замените батарейки.

Какой тип кабеля HDMI использовать?

Используйте высокоскоростные кабели HDMI 2.0, например серии P569-XXX-CERT или P568-XXX-2A от Tripp Lite, для обеспечения качества 4K при 60 Гц.

Совместим ли продукт с HDR?

Да, он поддерживает сигналы HDR (расширенный динамический диапазон) для лучшего контраста и точности цветопередачи.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B127A4X1BH Tripp Lite

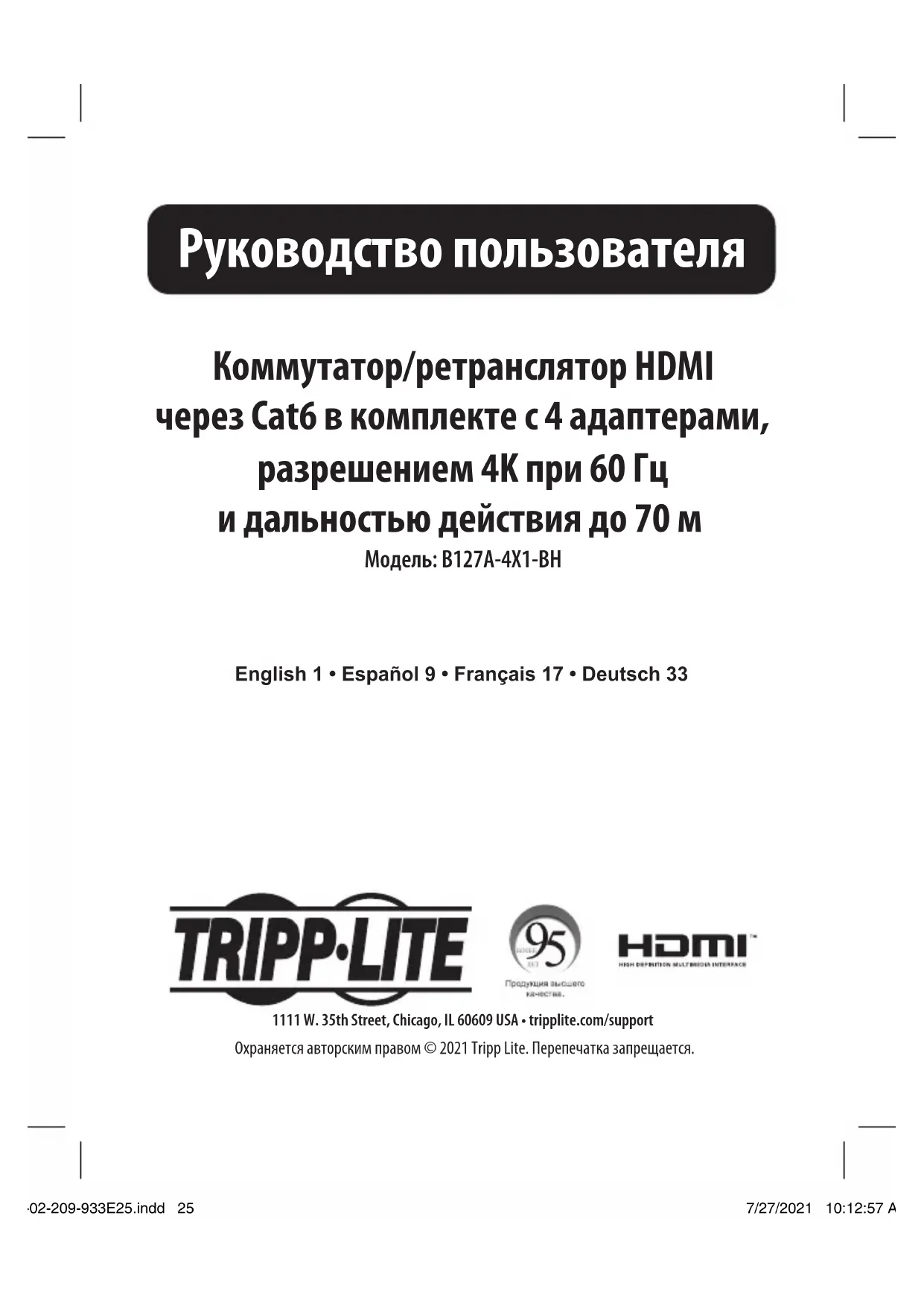

Руководство пользователя

Коммутатор/ретранслятор HDMI через Cat6 в комплекте с 4 адаптерами, разрешением 4K при 60 Гц и дальностью действия до 70 м

Продукция высшего качества.

HDMI ^TM

HIGH DEFINITION MULTIBRORA INTERFACE

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

Содержимое упаковки

• Переключатель (коммутатор)
- Приемник
- ИК-адаптер
- ИК-блок дистанционного управления
- Внешний источник питания (Вход: 100-240 В; 50/60 Гц; 0,6 А Выход: 24 В, 1 А)
- Штепсель-переходники для розеток международных стандартов (Северная Америка, Европа, Великобритания и Австралия) — 4 шт.
• Монтажные приспособления
- Руководство пользователя

Опциональные комплектующие

• Соединительные кабели Cat6 серии N202 с одножильными проводами калибра 24 AWG
• Высокоскоростные кабели HDMI 2.0 серии P569-XXX-CERT или P568-XXX-2A

Характеристики продукта

• Обеспечивает подключение до 4 источников HDMI-сигнала к одному HDMI-дисплею, находящемуся на расстоянии до 70 м, через кабели Cat6.
• Переключается между 4 устройствами-источниками с помощью кнопки или ИК-пульта дистанционного управления
• Поддерживает видеоразрешения 4K при 60 Гц (3840 x 2160) согласно требованиям стандарта HDMI 2.0 с цветовой субдискретизацией 4:4:4
• Обеспечивает передачу сигналов в расширенном динамическом диапазоне (HDR) с целью обеспечения высокой контрастности и повышенной точности цветопередачи
• Соответствует требованиям стандартов HDCP 2.2 и EDID
• Сдвоенный коммутатор с металлической пластиной для настенного монтажа комплектуется съемными кронштейнами для монтажа на мачте, в стойке или на ровной поверхности
• Технология PoC (питание по кабелю) обеспечивает электропитание приемника через кабель Cat6
• Подключается по технологии Plug-and-play без необходимости в программном обеспечении, что обеспечивает мгновенную и беспрепятственную установку

Указания по монтажу

Модель В127А-4Х1-ВН комплектуется монтажной оснасткой, обеспечивающей возможность крепления различными способами. На приведенных ниже изображениях представлены возможные способы крепления входящих в комплект монтажных кронштейнов для различных установок.

Примечания:

• Приведенная ниже модель представлена только в качестве иллюстрации. Ваше изделие может отличаться по номеру модели, размеру или ориентации портов. Варианты монтажа одинаковы для всех модулей Over Cat6.
• Коммутатор с пластиной для настенного монтажа комплектуется винтами для крепления к стене или потолку. Приемник комплектуется монтажными кронштейнами для его крепления к стене, на мачте или в стойке.

Настенный монтаж

Монтаж в стойку 19" Монтаж на мачте

Перед началом установки проверьте следующие настройки своего(-их) источника(-ов) и телевизора(-ов)/монитора(-ов):

1. Настройте дисплей на частоту 60 Гц. Перепроверьте заводские настройки, поскольку по умолчанию может быть установлена более низкая частота (в Гц) по сравнению с заявленной.
2. Убедитесь в том, что монитор настроен на входной сигнал стандарта HDMI 2.0. Некоторые дисплеи могут быть по умолчанию настроены на стандарт HDMI 1.4.
3. Проверьте, включена ли на мониторе функция HDR. На некоторых дисплеях эта функция может быть отключена в качестве заводской настройки.
4. Проверьте, включена ли на телевизоре/мониторе настройка Ultra HD (UHD) Deep Color. Узнайте у производителя своего телевизора/монитора, какие HDMI-порты поддерживают UHD Deep Color.

Установка стандартного комплекта коммутатора

Примечания:

• Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
• Для достижения максимальной дистанции и производительности используйте кабель Cat6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к сокращению дальности ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.

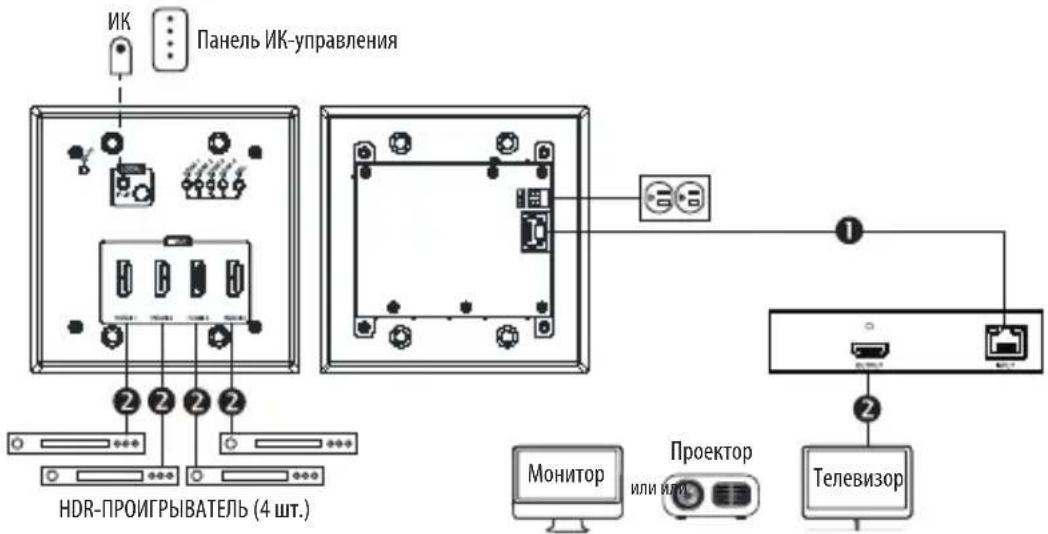

• На схеме установки показан комплект в составе коммутатора и приемника мод. B127A-4X1-BH.
• Удаленный приемник не требует внешнего источника питания благодаря использованию технологии PoC в коммутаторе.

Установка

B127A-4X1-BH

① Кабель Cat6 длиной до 70 м при 4К/60 Гц
② Кабель HDMI 2.0 длиной до 4,5 м при 4K/60 Гц

1. Убедитесь в том, что питание всего оборудования (а именно телевизоров, проигрывателей Blu-ray и передатчика) отключено.
2. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите источник HDMI-сигнала к портам INPUT (BXOD) коммутатора. Коммутатор рассчитан на подключение до 4 источников HDMI-сигнала.

Установка

1. Опционально: для увеличения дальности действия подключите ретранслятор сигналов мод. В127А-010-Н (продается отдельно) между выходным портом RJ45 коммутатора и приемником при помощи кабеля Cat6. Более подробная информация представлена в характеристиках изделия мод. В127А-010-Н на сайте tripplite.com.
2. Соедините порт RJ45 коммутатора с портом RJ45 приемника при помощи кабеля Cat6.
3. Соедините HDMI-порт приемника с монитором при помощи кабеля HDMI 2.0.
4. Подайте питание на подключенный телевизор/монитор.
5. Подключите переключатель к внешнему блоку питания. Включите его в свободную сетевую розетку либо в сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Питание модуля от внешнего источника отображается светодиодным индикатором DATA зеленого цвета на коммутаторе. Питание модуля от коммутатора отображается светодиодным индикатором POWER зеленого цвета на приемнике.
6. Включите питание источника(-ов) HDMI-сигнала. Получение сигнала от желаемого источника отображается цифровыми светодиодными индикаторами HDMI оранжевого цвета на коммутаторе. Для переключения между источниками используйте кнопку на коммутаторе или пульт дистанционного управления, поставляемый в комплекте.
7. При получении на дисплее сигнала от источника загорается светодиодный индикатор RJ45 оранжевого цвета на приемнике, а светодиодный индикатор DATA зеленого цвета на коммутаторе начинает мигать. Теперь выбранное изображение должно выводиться на подключенный(-e) монитор(-ы).

Гарантийные обязательства

Ограниченная гарантия сроком 1 год

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 1 (одного) года с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет конкретные юридические права, а набор других прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один к одному" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
