Produkttyp	Verlängerungskit für 4x1 HDMI-Switch über CAT6
Marke	Tripp Lite
Modell	B127A-4X1-BH
Kategorie	Video-Adapter
HDMI-Eingänge	4 (HDMI-Buchsen, weiblich)
Ausgang zum Bildschirm	1 HDMI über entfernten Empfänger
Maximale Auflösung	4K @ 60 Hz (3840 x 2160) mit 4:4:4 Chrominanz
Maximale Entfernung	70,1 m (230 ft) über Cat6-Kabel
HDR-Unterstützung	Ja, hoher Dynamikbereich
HDCP-Konformität	HDCP 2.2 und EDID
Umschaltung	Über Drucktaste oder mitgelieferte IR-Fernbedienung
Stromversorgung des Switches	Externes Netzteil 24 V DC / 1 A (Eingang 100-240 V AC, 50/60 Hz, 0,6 A)
Stromversorgung des Empfängers	Über PoC (Power over Cable) via Cat6-Kabel
Montage	Switch: Doppel-Abdeckplatte aus Metall, abnehmbare Halterungen; Empfänger: Wand-, Pfosten- oder 19-Zoll-Rackmontage
Gehäusematerial	Metall (Switch), Kunststoff oder Metall (Empfänger)
Pflege und Reinigung	Mit trockenem Tuch abwischen; keine Flüssigkeiten oder Scheuermittel verwenden
Garantie	1 Jahr beschränkt
Packungsinhalt	Switch, Empfänger, IR-Adapter, IR-Fernbedienung, externes Netzteil mit 4 internationalen Steckeradaptern, Montagezubehör, Handbuch

Häufig gestellte Fragen - B127A4X1BH Tripp Lite

Welche Kabel werden empfohlen, um die maximale Entfernung zu erreichen?

Verwenden Sie Cat6-Kabel mit massiven 24 AWG-Adern, wie die Kabel der N202-Serie von Tripp Lite. Kabel mit Litzen oder höherer Stärke (26 AWG) verringern die Reichweite.

Kann ich mehr als 4 HDMI-Quellen anschließen?

Nein, dieser Switch akzeptiert bis zu 4 HDMI-Quellen. Für weitere Quellen können Sie mehrere Switches kaskadieren (offiziell nicht getestet).

Wie schalte ich zwischen den Quellen um?

Drücken Sie die Drucktaste am Wand-Switch oder verwenden Sie die mitgelieferte IR-Fernbedienung, um die gewünschte Quelle auszuwählen.

Benötigt der Empfänger eine separate Stromversorgung?

Nein, der Empfänger wird über das Cat6-Kabel mit PoC (Power over Cable) versorgt. Nur der Switch muss an das Stromnetz angeschlossen werden.

Welche maximale Auflösung wird unterstützt?

Das System unterstützt bis zu 4K @ 60 Hz (3840 x 2160) mit 4:4:4 Subsampling, kompatibel mit HDMI 2.0.

Kann ich einen Repeater verwenden, um die Entfernung zu verlängern?

Ja, Sie können einen B127A-010-H Repeater zwischen Switch und Empfänger einfügen, um die Reichweite zu erhöhen. Weitere Details finden Sie im Handbuch.

Das Bild wird nicht angezeigt, was tun?

Überprüfen Sie, ob der Bildschirm auf HDMI 2.0 und 60 Hz eingestellt ist. Stellen Sie sicher, dass die HDMI-Kabel richtig angeschlossen sind und die Quelle eingeschaltet ist. Die DATA-LED am Switch sollte grün blinken.

Die IR-Fernbedienung funktioniert nicht, was überprüfen?

Stellen Sie sicher, dass der IR-Adapter korrekt am Switch angeschlossen ist und die Fernbedienung auf den IR-Empfänger zeigt. Ersetzen Sie die Batterien bei Bedarf.

Welchen HDMI-Kabeltyp verwenden?

Verwenden Sie High-Speed-HDMI-2.0-Kabel wie die Serien P569-XXX-CERT oder P568-XXX-2A von Tripp Lite, um die 4K-Qualität bei 60 Hz zu gewährleisten.

Ist das Produkt mit HDR kompatibel?

Ja, es unterstützt HDR-Signale (hoher Dynamikbereich) für besseren Kontrast und erhöhte Farbgenauigkeit.

BEDIENUNGSANLEITUNG B127A4X1BH Tripp Lite

4x1 HDMI-over-Cat6 Schalter-Extender-Kit, 4K bei 60 Hz, bis zu 70,1 m

Modell: B127A-4X1-BH

English 1 • Español 9 • Français 17 • Русский 25

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

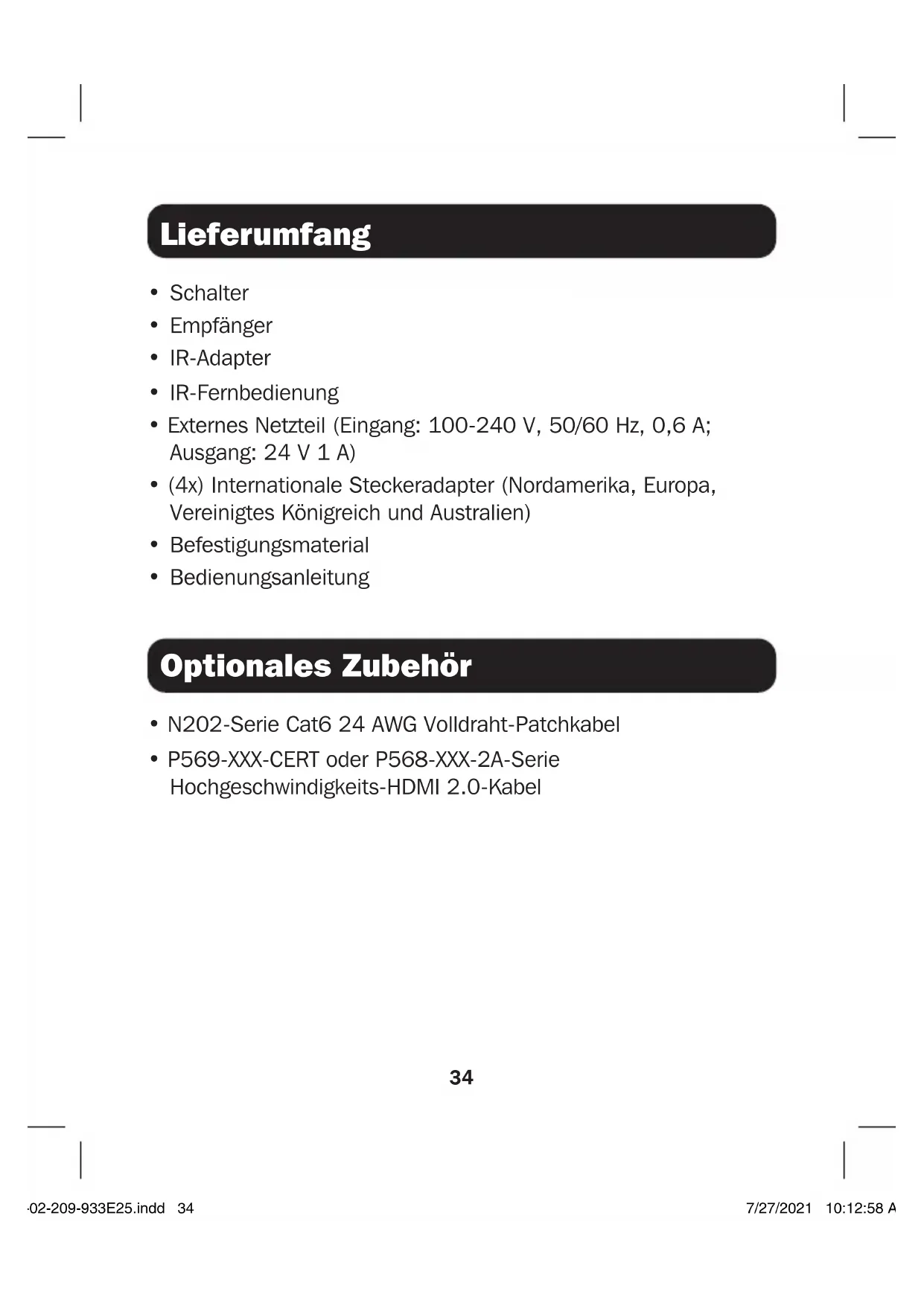

Lieferumfang

• Schalter
• Empfänger
• IR-Adapter
• IR-Fernbedienung
• Externes Netzteil (Eingang: 100-240 V, 50/60 Hz, 0,6 A; Ausgang: 24 V 1 A)
  • (4x) Internationale Steckeradapter (Nordamerika, Europa, Vereinigtes Königreich und Australien)
  • Befestigungsmaterial
• Bedienungsanleitung

Optionales Zubehör

• N202-Serie Cat6 24 AWG Volldraht-Patchkabel
- P569-XXX-CERT oder P568-XXX-2A-Serie Hochgeschwindigkeits-HDMI 2.0-Kabel

Produktmerkmale

• Verbindet bis zu 4 HDMI-Quellen über ein Cat6-Kabel mit einem HDMI-Display in bis zu 30 m Entfernung
• Wechselt zwischen den 4 Quellgeräten durch Drücken einer Taste oder der mitgelieferten IR-Fernbedienung
• Unterstützt Videoauflösungen von 4K bei 60 Hz (3840 x 2160), wie in HDMI 2.0 spezifiziert, mit 4:4:4 Chroma-Subsampling
• Überträgt High Dynamic Range (HDR)-Signale für verbesserten Kontrast und erhöhte Farbgenauigkeit
• Konform mit HDCP 2.2- und EDID-Standards
• Doppelter Metall-Wandplattenschalter mit abnehmbaren Halterungen für die Montage an einem Pfosten, einem Rack oder einer flachen Oberfläche
  • Die PoC-Technologie (Power over Cable) versorgt den Empfänger über ein Cat6-Kabel mit Strom
• Plug-and-Play-Betrieb ohne Software für eine einfache und sofortige Installation

Montageanleitung

Im Lieferumfang des B127A-4X1-BH sind Montageteile für verschiedene Befestigungsmethoden enthalten. Die folgenden Abbildungen zeigen, wie die mitgelieferten Montagehalterungen für unterschiedliche Installationen angebracht werden können.

Hinweise:

• Das Modell, das in den folgenden Abbildungen gezeigt wird, dient nur zu Illustrationszwecken. Ihr Produkt kann je nach Modellnummer, Größe oder Anschlussausrichtung variieren. Die Montageoptionen sind für alle Cat6-Einheiten identisch.
• Die Wandplattenschaltereinheit enthält Schrauben für die Montage an einer Wand oder Decke. Die Empfängereinheit enthält Montagehalterungen für die Montage des Geräts an einer Wand, einem Pfosten oder einem Rack.

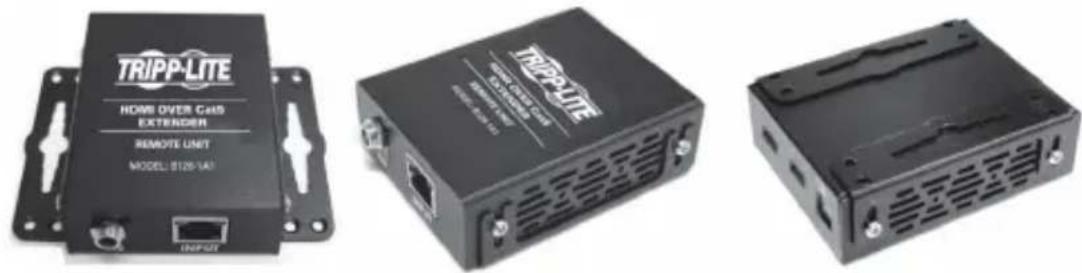

Wandhalterung

19"-Rack-Montage

Pfostenmontage

Bitte überprüfen Sie vor der Installation die folgenden Einstellungen Ihrer Quelle(n) und Fernseher/Monitor(e):

1. Stellen Sie die Anzeige auf 60 Hz ein. Überprüfen Sie die Werkeinstellungen, da Standardeinstellungen auf eine niedrigere Frequenz (Hz) als angegeben eingestellt sein können.
2. Stellen Sie sicher, dass die Eingangseinstellung Ihres Monitors auf HDMI 2.0 eingestellt ist. Einige Bildschirme haben möglicherweise die Standardeinstellung bei HDMI 1.4.
3. Vergewissern Sie sich, dass auf Ihrem Monitor die HDR-Funktion aktiviert ist. Bei einigen Bildschirmen ist diese Funktion möglicherweise werkseitig deaktiviert.
4. Prüfen Sie, ob die Einstellung Ultra HD (UHD) Deep Color auf Ihrem Fernseher/Monitor aktiviert ist. Bestätigen Sie mit dem Hersteller Ihres Fernsehers/Monitors, welche HDMI-Anschlüsse UHD Deep Color unterstützen.

Installation des Standard-Schalter-Kits

Hinweise:

• Überprüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen.
• Um eine maximale Reichweite und Leistung zu erzielen, verwenden Sie 24 AWG-Volldrahtkabel der Kategorie 6. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit niedrigerem Querschnitt. Alle Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-Volldrahtkabeln hergestellt.
• Das Installationsdiagramm zeigt einen B127A-4X1-BH Schalter- und Empfänger-Kit.
• Aufgrund der im Schalter integrierten PoC-Technologie ist für den Remote-Empfänger keine externe Stromversorgung erforderlich.

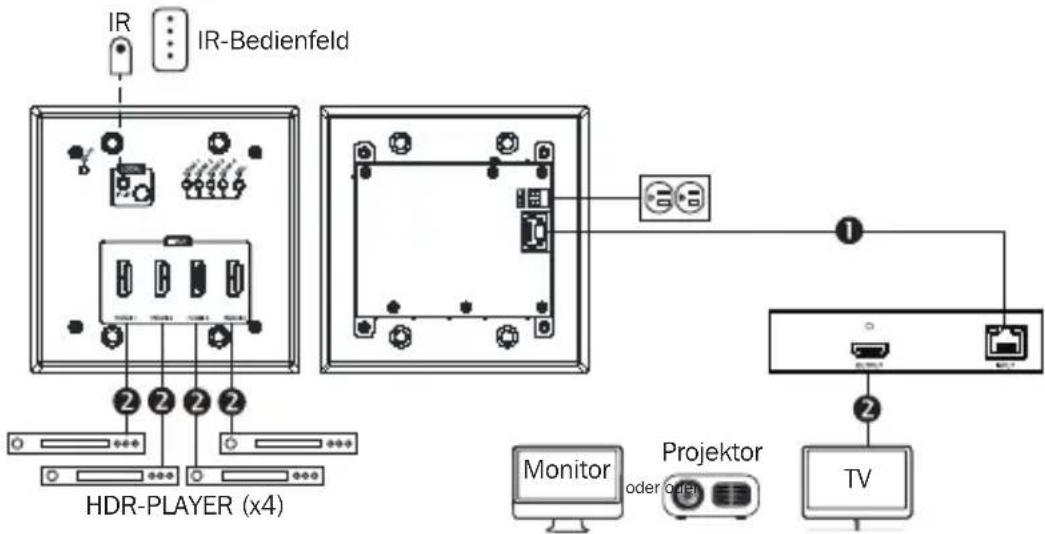

Installation

B127A-4X1-BH

① Bis zu 70 m Cat6-Kabel bei 4K/60 Hz
② Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz

SCHALTER EMPFÄNGER

1. Stellen Sie sicher, dass alle Geräte in der Installation, z. B. Fernseher, Blu-ray-Player und der Transmitter, ausgeschaltet sind.
2. Schließen Sie die HDMI-Quelle(n) mit einem HDMI 2.0-Kabel (z. B. Kabel der Serie P569-XXX-CERT oder P568-XXX-2A von Tripp Lite) an die INPUT-Anschlüsse auf dem Schalter an. An den Schalter können bis zu 4 HDMI-Quellen angeschlossen werden.

Installation

1. Optional: Für eine größere Reichweite schließen Sie einen B127A-010-H Signalwiederholer (separat erhältlich) über ein Cat6-Kabel zwischen dem RJ45-Ausgang des Schalters und dem Empfänger an. Weitere Informationen finden Sie auf tripplite.com unter B127A-010-H Produktmerkmale.
2. Verbinden Sie den RJ45-Anschluss auf dem Schalter über ein Cat6-Kabel mit dem RJ45-Anschluss auf dem Empfänger.
3. Schließen Sie den HDMI-Anschluss des Empfängers über ein HDMI 2.0-Kabel an einen Monitor an.
4. Schalten Sie den angeschlossenen Fernseher/Monitor ein.
5. Schließen Sie das externe Netzteil an den Schalter an. Schließen Sie das Gerät an eine verfügbare Wandsteckdose oder einen Tripp-Lite-Überspannungsschutz, eine Stromverteilereinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) an. Die DATA-LED (Grün) auf dem Schalter leuchtet, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die POWER-LED (Grün) am Empfänger leuchtet, um anzuzeigen, dass das Gerät vom Schalter mit Strom versorgt wird.
6. Schalten Sie den Strom für die HDMI-Quelle(n) ein. Die numerischen HDMI-LEDs (Orange) auf dem Schalter leuchten, um anzuzeigen, dass ein Signal von der gewünschten Quelle empfangen wird. Verwenden Sie die Drucktaste auf dem Schalter oder die mitgelieferte Fernbedienung, um zwischen den Quellen zu wechseln.
7. Die RJ45-LED (Orange) auf dem Empfänger leuchtet und die DATA-LED (Grün) auf dem Schalter blinkt, um anzuzeigen, dass ein Signal von der Quelle vom Display empfangen wird. Auf den angeschlossenen Monitoren sollte nun das ausgewählte Bild angezeigt werden.

Garantie

1 Jahr eingeschränkte Garantie

Der Verkäufer garantiert für einen Zeitraum von einem (1) Jahr ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
