Produkttyp	USB-C-Videoadapter mit Hub
Marke	Tripp Lite
Modell	U444-06N-H4GUSC
Eingangsanschluss	USB-C (Stecker)
Ausgangsanschlüsse	HDMI (Buchse), USB-A (Buchse), RJ45 (Buchse)
Maximale Videoauflösung	3840 x 2160 (4K UHD)
Bildwiederholfrequenz	30 Hz oder 60 Hz
HDR-Unterstützung	Nein
Datenunterstützung des USB-C-Anschlusses	Ja (bis zu 5 Gbit/s)
USB-A-Hub-Port	Ja (1 Port, Ausgang 5V 1,5A)
Gigabit-Ethernet-Port	Ja (10/100/1000 Mbit/s)
USB-C PD-Stromversorgung	Eingang bis zu 20V 5A (100W)
USB-A-Ausgang	5V 1,5A (5W)
USB-Datenübertragung	Bis zu 5 Gbit/s (USB 3.2 Gen 1)
Plug-and-Play	Ja, kein Treiber erforderlich
Betriebstemperatur	0°C bis 45°C
Lagertemperatur	-10°C bis 70°C
Betriebsfeuchtigkeit	10% bis 85% rF ohne Kondensation
Lagerfeuchtigkeit	5% bis 90% rF ohne Kondensation
Garantie	3 Jahre eingeschränkt
Packungsinhalt	Adapter, Bedienungsanleitung
Optionales Zubehör	HDMI-Kabel P568-Serie, USB-Kabel U322/U326, Cat6-Kabel N201-Serie, USB-C-Kabel U420-003
Kompatibilität	Computer, Tablets mit USB-C-Anschluss und DisplayPort-Alt-Modus
Zertifizierung	FCC Klasse B

Häufig gestellte Fragen - U44406NH4GUSC Tripp Lite

Wie schließe ich den Tripp Lite U44406NH4GUSC Adapter an?

Schließen Sie den USB-C-Stecker des Adapters an den USB-C-Anschluss Ihres Computers an. Verbinden Sie ein HDMI-Kabel zwischen dem Adapter und Ihrem Monitor. Zum Aufladen schließen Sie Ihr USB-C-Netzteil an den USB-C-Anschluss des Adapters an. USB-Geräte werden an den USB-A-Anschluss angeschlossen und das Netzwerk an den RJ45-Anschluss.

Was ist die maximale unterstützte Auflösung?

Der Adapter unterstützt eine Ultra-HD-4K-Auflösung von bis zu 3840 x 2160 bei 30 oder 60 Hz, abhängig von Ihrer Hardware.

Kann ich meinen Laptop über diesen Adapter aufladen?

Ja, der USB-C-Anschluss des Adapters unterstützt USB Power Delivery mit bis zu 20V 5A (100W), sodass Sie Ihr Gerät aufladen können, während Sie die anderen Anschlüsse verwenden.

Benötigt der Adapter Treiber?

Nein, der Adapter ist Plug-and-Play. Es ist keine zusätzliche Software oder Treiber erforderlich, sofern Ihr Computer DisplayPort Alternate Mode an seinem USB-C-Anschluss unterstützt.

Welche HDMI-Kabel sollte ich mit diesem Adapter verwenden?

Tripp Lite empfiehlt die Verwendung von High-Speed-HDMI-Kabeln der Serie P568, um eine optimale Bildqualität in 4K zu gewährleisten.

Unterstützt der Adapter HDR?

Nein, das Modell U444-06N-H4GUSC unterstützt kein HDR. Nur das Modell U444-06N-HDR-W unterstützt HDR.

Wie verwende ich den Ethernet-Anschluss?

Schließen Sie ein RJ45-Kabel (Cat5e/6) zwischen dem Ethernet-Anschluss des Adapters und Ihrem Netzwerk an. Die Netzwerkverbindung wird automatisch hergestellt. Andernfalls konfigurieren Sie sie manuell in den Netzwerkeinstellungen Ihres Computers.

Funktioniert der Adapter mit einem Mac oder PC?

Ja, der Adapter ist mit jedem Gerät kompatibel, das über einen USB-C-Anschluss mit DisplayPort Alternate Mode verfügt, sei es ein Mac, ein Windows-PC, ein Android-Tablet usw.

Was tun, wenn das Bild nicht auf dem Monitor angezeigt wird?

Überprüfen Sie, ob das HDMI-Kabel auf beiden Seiten fest angeschlossen ist und der Monitor eingeschaltet und auf der richtigen Quelle ist. Stellen Sie sicher, dass Ihr Computer DisplayPort Alt Mode unterstützt. Versuchen Sie ein anderes HDMI-Kabel oder einen anderen USB-C-Anschluss.

Welche Datenübertragungsgeschwindigkeit bietet der USB-A-Anschluss?

Der USB-A-Anschluss bietet Übertragungsgeschwindigkeiten von bis zu 5 Gbit/s (USB 3.2 Gen 1) und liefert einen Ausgang von 5V 1,5A (5W) zum Aufladen Ihrer Geräte.

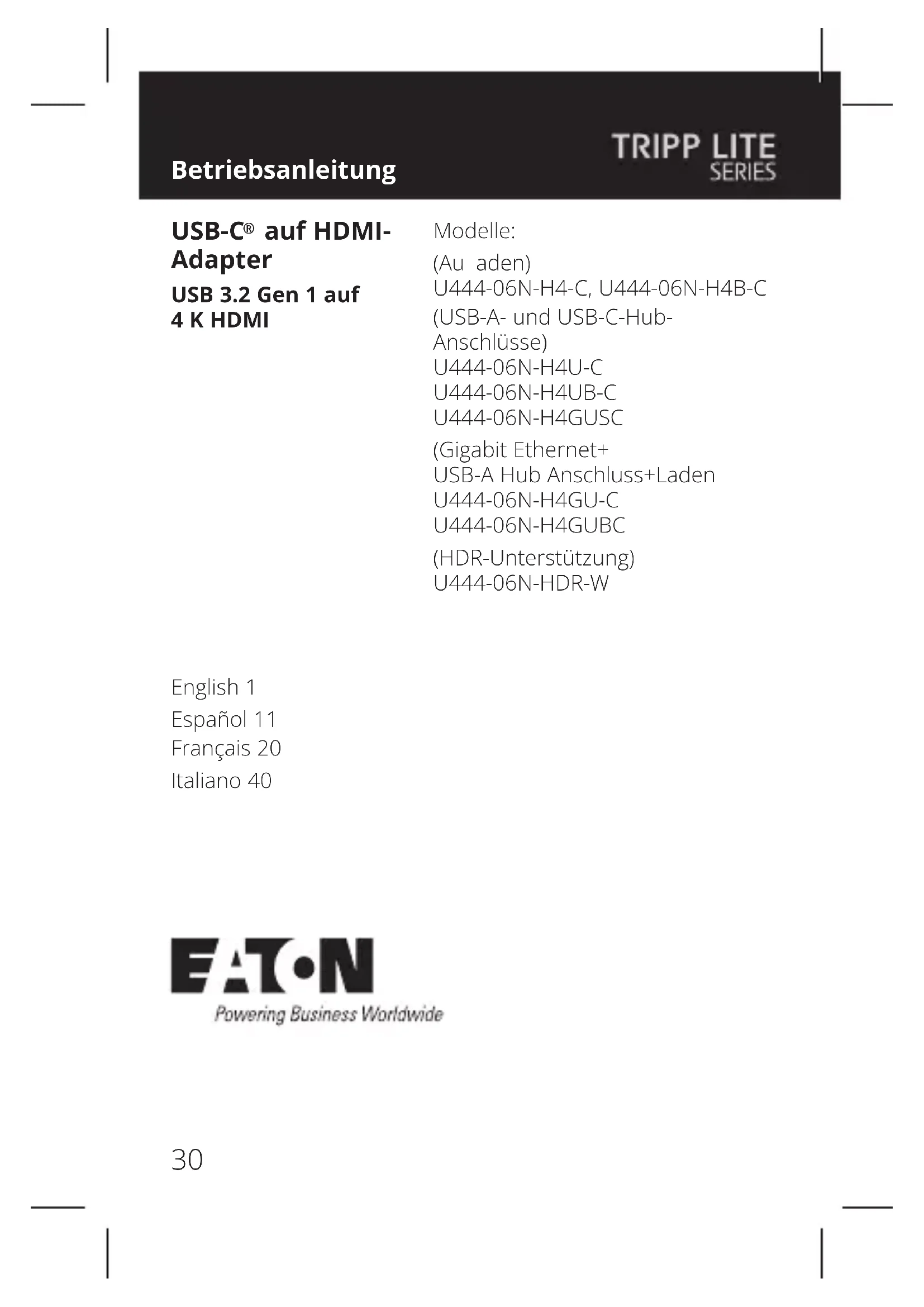

BEDIENUNGSANLEITUNG U44406NH4GUSC Tripp Lite

USB-C® auf HDMI-Adapter

USB 3.2 Gen 1 auf 4 K HDMI

Modelle:

(Au aden)

U444-06N-H4-C, U444-06N-H4B-C

(USB-A- und USB-C-Hub-Anschlüsse)

U444-06N-H4U-C

U444-06N-H4UB-C

U444-06N-H4GUSC

(Gigabit Ethernet+

USB-A Hub Anschluss+Laden

U444-06N-H4GU-C

U444-06N-H4GUBC

(HDR-Unterstützung)

U444-06N-HDR-W

English 1

Español 11

Français 20

Italiano 40

• P568-Serie Hochgeschwindigkeits-HDMI-Kabel
• U322-Serie USB A/B-Gerätekabel
• U326-Serie USB Micro-B-Gerätekabel
• N201-Serie Cat6-Gigabit-Patchkabel mit Knickschutz
• U420-003 USB 3.2 Gen 1 USB-C-Stecker/Stecker Kabel - 3 Fuß

Produktmerkmale

Hinweis: In diesem Abschnitt sind die Funktionen aller in diesem Handbuch erwähnten USB-Typ-C-Modelle aufgeführt. In der Tabelle der USB-Typ-C-Funktionen können Sie sehen, welche Funktionen Ihr Modell unterstützt.

• Unterstützt USB DisplayPort Alternate Mode für den Anschluss eines 4K-HDMI-Monitors über einen USB-C-Anschluss
• Unterstützt 4K x 2K Ultra High Definition (UHD)-Auflösungen von bis zu 3840 x 2160 (30/60 Hz) und HDR

Hinweis: Die Videofunktionen können je nach Modell variieren. In der Tabelle USB-C-Funktionen finden Sie die Funktionen, die Ihr Produkt unterstützt.

• Ethernet-Anschluss unterstützt echte 10/100/1000 Mbit/s-Netzwerkgeschwindigkeiten
• USB-A- und USB-C-Hub-Anschlüsse unterstützen Datenübertragungsraten von bis zu 5 Gbit/s; abwärtskompatibel mit früheren USB-Generationen
• Der USB-C-Anschluss unterstützt sowohl die Datenübertragung als auch das Laden über USB Power Delivery (PD) mit einer Leistungsaufnahme von bis zu 20 V 3 A (60 W).*
• Plug-and-Play – keine Software oder Treiber erforderlich

*U444-06N-H4GUSC unterstützt PD-Aufladung bis zu 20 V 5 A (100 W)

Produktmerkmale

USB-Typ-C-Funktionen

Modelle	4 K HDMI-Anschluss	USB-A Hub-Anschluss	Gigabit Ethernet-Anschluss	Unterstützung für USB-C-Ladeanschluss	Unterstützung für USB-C-Datenanschluss	Unterstützung für HDR-Video
U444-06N-H4-C	J	N	N	J	N	N
U444-06N-H4B-C	J	N	N	J	N	N
U444-06N-H4U-C	J	J	N	J	J	N
U444-06N-H4UB-C	J	J	N	J	J	N
U444-06N-H4GU-C	J	J	J	J	N	N
U444-06N-H4GUBC	J	J	J	J	N	N
U444-06N-H4GUSC	J	J	J	J	J	N
U444-06N-HDR-W	J	N	N	N	N	J

Installation

Hinweis: Wenn das Gerät an den USB-C-Anschluss Ihres Computers oder über ein Cat5e/6-Kabel an ein Netzwerk angeschlossen ist, wird automatisch eine Netzwerkverbindung hergestellt. Wenn keine Verbindung hergestellt wird, können Sie manuell eine Verbindung herstellen, indem Sie die Netzwerkeinstellungen Ihres Computers aufrufen. Auf einem Mac würden Sie beispielsweise zum Abschnitt Netzwerk in den Systemeinstellungen gehen, auf die Schaltfläche „Unterstützung erhalten“ klicken, um den Assistenten für die Netzwerkeinrichtung aufzurufen, und dann den Aufforderungen folgen, um eine Verbindung herzustellen.

1. Verbinden Sie den USB-Typ-C-Anschluss des Adapters mit dem USB-C-Anschluss Ihres Laptops, Tablets oder eines anderen kompatiblen Geräts.
2. Schließen Sie den HDMI-Anschluss des Adapters mit einem HDMI-Kabel (z. B. HDMI-Kabel der P568-Serie) an den HDMI-Anschluss des Monitors an.
3. Laden Sie Ihr Gerät auf, indem Sie sein USB-C-Ladegerät an den USB-C-Anschluss des Adapters anschließen.*
4. Schließen Sie ein USB-Gerät an den USB-A-Hub-Anschluss des Adapters an.**
5. Schließen Sie den RJ45-Anschluss des Adapters mit einem UTP-Kabel (z. B. Cat6-Kabel der N201-Serie) an ein Netzwerk an.**

*Der USB-C-Anschluss der Modelle U444-06N-H4U-C, U444-06N-H4GUBC oder U444-06N-H4GUSC unterstützt sowohl die Datenübertragung als auch das Aufladen.

**Die von Ihrem Produkt unterstützten Funktionen finden Sie in der Tabelle mit den USB-Typ-C-Funktionen.

Technische Daten

Modelle	U444-06N-H4-C	U444-06N-H4B-C	U444-06N-H4U-C	U444-06N-H4UB-C
Eingangsanschlüsse
USB USB-C (Stecker)
Unterstützung für USB-C-Ladeanschluss	J
Unterstützung für USB-C-Datenanschluss	N		J
Ausgangsanschlüsse
4 K HDMI HDMI (Buchse)
USB Nicht verfügbar USB-A (Buchse)
Ethernet Nicht verfügbar Nicht verfügbar
Umgebung
Betriebstemperatur	0 °C bis 45 °C (32°F bis 113°F)
Luftfeuchtigkeit bei Betrieb	10 % bis 85 % RH, nicht kondensierend
Lagertemperatur -10 °C	bis 70 °C (14 °F bis 158 °F)
Luftfeuchtigkeit bei Lagerung	5 % bis 90 % RH, nicht kondensierend
Leistungsbedarf
USB-C-Ladeanschluss	Unterstützt bis zu 20 V 3 A (60 W) Eingangsleistung
USB-A-Anschluss Nicht verfügbar			Bietet bis zu 5 V 1 A (5 W) Ausgangsleistung

Technische Daten

Modelle	U444-06N-H4GU-C	U444-06N-H4GUBC	U444-06N-H4GUSC	U444-06N-HDR-W
Eingangsanschlüsse
USB USB-C (Stecker)
Unterstützung für USB-C-Ladeanschluss	J			N
Unterstützung für USB-C-Datenanschluss	N J N
Ausgangsanschlüsse
4 K HDMI HDMI (Buchse)
USB USB-A Buchse				Nicht verfügbar
Ethernet RJ45 (Buchse)				Nicht verfügbar
Umgebung
Betriebstemperatur 0 °C bis 45 °C (32 °F bis 113 °F)
Luftfeuchtigkeit bei Betrieb	10 % bis 85 % RH, nicht kondensierend
Lagertemperatur -10 °C bis 70 °C (14 °F bis 158 °F)
Luftfeuchtigkeit bei Lagerung	5 % bis 90 % RH, nicht kondensierend
Leistungsbedarf
USB-C-Ladeanschluss	Unterstützt bis zu 20 V 3 A (60 W) Eingangsleistung		Unterstützt bis zu 20 V 5 A (100 W)	Nicht verfügbar
USB-A Anschluss	Bietet bis zu 5 V 1 A (5 W) Ausgangsleisung		Bietet bis zu 5 V 1,5 A (7,5 W)	Nicht verfügbar

Garantie

3 JAHRE EINGESCHRÄNKTE GARANTIE

Wir sichern zu, dass unsere Produkte für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind, Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns bevor Sie ein Gerät zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Missgeschick, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE ZUSICHERUNGEN, WEDER AUSDRÜCKLICH NOCH IMPLIZIERT, EINSCHLIESSLICH ZUSICHERUNGEN ZUR MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. In einigen Ländern ist die Einschränkung bzw. der Ausschluss von stillschweigenden Zusicherungen nicht zulässig; daher gelten die vorgenannten Einschränkungen oder Ausschlüsse möglicherweise nicht für den Käufer.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNTER KEINEN UMSTÄNDEN FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER NACHFOLGENDE SCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, HAFTBAR, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.

Einhaltung gesetzlicher Vorschriften

FCC-Hinweis, Klasse B

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und (2) dieses Gerät muss empfangende Interferenzen aufnehmen können, selbst Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Hinweis: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte bieten einen angemessenen Schutz gegen schädliche Funkstörungen in Wohngebieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Sollte es nicht gemäß den Anweisungen installiert und verwendet werden, kann es schädliche Störungen des Funkverkehrs verursachen. Dennoch gibt es keine Garantie dafür, dass bei einer bestimmten Installation keine Funkstörungen auftreten. Sollte dieses Gerät den Radio- oder Fernsehempfang stören, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Funkstörung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Neuausrichtung oder Verlegung der Empfangsantenne.
• Erhöhung des Abstands zwischen dem Gerät und dem Empfänger.
• Anschluss des Geräts an eine Steckdose, die nicht mit dem Stromkreis verbunden ist, an den der Empfänger angeschlossen ist.
• Wenden Sie sich im Bedarfsfall an einen Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten.

Änderungen oder Modifikationen, die nicht ausdrücklich von Eaton genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts unwirksam machen.

Einhaltung gesetzlicher Vorschriften

Informationen zur WEEE-Konformität für Kunden und Recycling-Unternehmen (Europäische Union)

Gemäß der Richtlinien über Elektro- und Elektronik- Altgeräte (WEEE) und den dazugehörigen Durchführungsbestimmungen haben Kunden, die neue Elektro- und Elektronikgeräte von Eaton kaufen, ein Anrecht auf:

• Einsendung alter Geräte zum Recycling auf einer Einszu-Eins-Basis (dies variiert je nach Land)
• Rücksendung neuer Geräte zum Recycling, wenn diese auslaufen und letztendlich zu Abfall werden

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Eine Änderung der Spezifikationen auch ohne Vorankündigung bleibt vorbehalten.
