U4443HMST - Videoadapter Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	USB-C-auf-HDMI-Videoadapter (MST)
Marke	Tripp Lite
Modell	U444-3H-MST
Eingangsanschluss	Integrierter USB Typ-C (Stecker)
Ausgangsanschluss	3 HDMI-Anschlüsse (Buchse)
Maximale Auflösung	4K @ 60 Hz (ein Bildschirm); 2× 4K @ 60 Hz (zwei Bildschirme); 1× 4K @ 60 Hz + 2× 4K @ 30 Hz (drei Bildschirme, Windows); 3× 4K @ 60 Hz (drei Bildschirme, macOS)
HDR	Ja
HDCP-Version	1.4 und 2.2
Transportmodus	MST (Windows) / SST (macOS)
Kompatibilität	USB-C, Thunderbolt 3, DisplayPort Alt Mode 1.4
Stromversorgung	USB-Bus (eigenständig, ohne externe Stromversorgung)
Stromverbrauch im Standby	≤ 1 W
Abmessungen (L × B × H)	26,3 × 3,6 × 1,15 cm
Gewicht	55,5 g
Betriebstemperatur	0 bis 45 °C
Betriebsfeuchtigkeit	10 bis 85 % relative Luftfeuchtigkeit, ohne Kondensation
Installation	Plug-and-Play, kein Treiber erforderlich
Wartung und Reinigung	Vor der Reinigung abziehen; ein weiches, trockenes Tuch verwenden; keine flüssigen oder scheuernden Mittel verwenden
Sicherheit	Nur innerhalb der angegebenen Temperatur- und Feuchtigkeitsbereiche verwenden; nicht Wasser oder Wärmequellen aussetzen; bei Gewitter abziehen
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar; bei Defekt den Kundendienst kontaktieren
Garantie	Beschränkte Garantie von 3 Jahren
Zertifizierungen	CE, FCC, RoHS, REACH
Allgemeine Informationen	Ermöglicht den Anschluss von bis zu 3 HDMI-Bildschirmen über einen einzigen USB-C-Anschluss; unterstützt DSC 1.2, Farbtiefe 6/8/10 Bit, Pixelformate RGB/YCbCr 4:4:4, 4:2:2, 4:2:0

Häufig gestellte Fragen - U4443HMST Tripp Lite

Mit welchen Gerätetypen ist der U4443HMST kompatibel?

Der Adapter ist mit jedem Gerät kompatibel, das über einen USB Typ-C- oder Thunderbolt 3-Anschluss verfügt und den DisplayPort 1.4 Alternate Mode unterstützt, einschließlich Laptops, Tablets, MacBooks und Chromebooks.

Kann ich diesen Adapter mit einem Mac verwenden, um drei Bildschirme im erweiterten Modus anzuzeigen?

Ja, unter macOS arbeitet der Adapter im SST (Single-Stream Transport)-Modus, der es erlaubt, denselben Inhalt auf allen drei Bildschirmen anzuzeigen oder den Desktop zu erweitern, wenn das Betriebssystem dies unterstützt. Für drei Bildschirme im erweiterten Modus wird ein Windows-System mit MST-Modus empfohlen.

Welche maximale Auflösung kann ich mit drei angeschlossenen Bildschirmen erreichen?

Unter Windows: 1 Bildschirm mit 4K @ 60 Hz + 2 Bildschirme mit 4K @ 30 Hz. Unter macOS: Alle drei Bildschirme können gleichzeitig 4K @ 60 Hz erreichen, jedoch im Spiegelmodus (SST). Die Leistung hängt von der Unterstützung von DP 1.4 durch das Hostgerät ab.

Benötigt der Adapter eine externe Stromversorgung?

Nein, der Adapter wird direkt über den USB-Bus des Hostgeräts mit Strom versorgt. Sein Standby-Stromverbrauch liegt unter 1 W.

Was tun, wenn nur ein Bildschirm funktioniert, obwohl ich zwei angeschlossen habe?

Überprüfen Sie zunächst, ob Ihr Hostgerät den MST-Modus (Windows) oder SST (macOS) unterstützt. Stellen Sie außerdem sicher, dass die HDMI-Kabel richtig angeschlossen sind und die Bildschirme eingeschaltet sind. Starten Sie den Computer bei Bedarf neu.

Unterstützt der Adapter HDR?

Ja, der Adapter unterstützt HDR (High Dynamic Range) für besseren Kontrast und bessere Farbgenauigkeit.

Ist dieser Adapter mit HDCP-Bildschirmen kompatibel?

Ja, er ist mit den Standards HDCP 1.4 und HDCP 2.2 kompatibel, was die Wiedergabe von geschütztem Inhalt wie 4K-Streaming-Videos ermöglicht.

Kann ich den Adapter mit einem USB-C-Anschluss verwenden, der den DisplayPort Alternate Mode nicht unterstützt?

Nein, der Adapter erfordert, dass der USB-C-Anschluss des Hosts den DisplayPort Alternate Mode (DP Alt Mode) unterstützt. Ohne diese Unterstützung wird kein Videosignal übertragen.

Wie reinige ich den Adapter?

Ziehen Sie den Adapter vor der Reinigung ab. Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Verwenden Sie keine Flüssigkeiten, Sprays oder scheuernden Mittel.

Was deckt die Garantie dieses Adapters ab?

Tripp Lite bietet eine beschränkte Garantie von 3 Jahren auf Material- und Verarbeitungsfehler. Sie deckt keinen normalen Verschleiß, unsachgemäße Verwendung oder versehentliche Beschädigungen ab.

BEDIENUNGSANLEITUNG U4443HMST Tripp Lite

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten. USB Type-C® und USB-C® sind registrierte Marken des USB Implementers Forum.

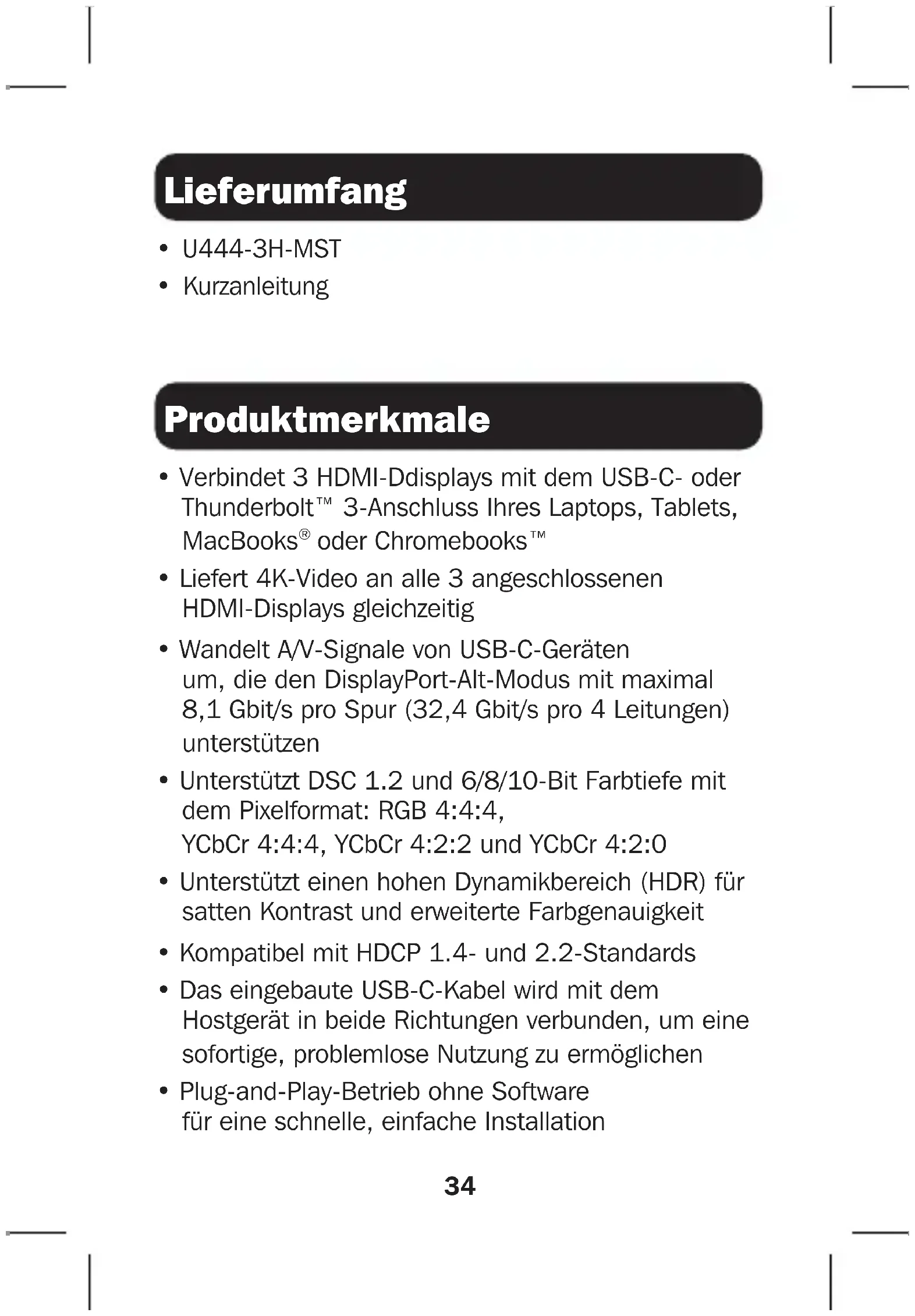

Lieferumfang

• U444-3H-MST
• Kurzanleitung

Produktmerkmale

- Verbindet 3 HDMI-Ddisplays mit dem USB-C- oder Thunderbolt™ 3-Anschluss Ihres Laptops, Tablets, MacBooks® oder Chromebooks™

- Liefert 4K-Video an alle 3 angeschlossenen HDMI-Displays gleichzeitig

- Wandelt A/V-Signale von USB-C-Geräten um, die den DisplayPort-Alt-Modus mit maximal 8,1 Gbit/s pro Spur (32,4 Gbit/s pro 4 Leitungen) unterstützen

- Unterstützt DSC 1.2 und 6/8/10-Bit Farbtiefe mit dem Pixelformat: RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 und YCbCr 4:2:0

- Unterstützt einen hohen Dynamikbereich (HDR) für satten Kontrast und erweiterte Farbgenauigkeit

- Kompatibel mit HDCP 1.4- und 2.2-Standards

- Das eingebaute USB-C-Kabel wird mit dem Hostgerät in beide Richtungen verbunden, um eine sofortige, problemlose Nutzung zu ermöglichen

- Plug-and-Play-Betrieb ohne Software für eine schnelle, einfache Installation

Produktmerkmale

Bei Verwendung mit einem Windows®-Hostgerät

• Ermöglicht den Anschluss von 2 Displays (max. 4K bei 60 Hz), die verschiedene Bilder im MST-Modus (Multi-Stream Transport) anzeigen
• Ermöglicht den Anschluss von 3 Displays (max. 1x 4K bei 60 Hz + 2x 4K bei 30 Hz), die verschiedene Bilder im MST-Modus anzeigen

Bei Verwendung mit einem macOS®-Hostgerät

- Ermöglicht den Anschluss von 3 Displays (max. 4K bei 60 Hz), die die gleichen Bilder im SST-Modus (Single-Stream Transport) anzeigen

Hinweise:

• Um die oben angegebene Auflösung zu erzielen, sollte der Host den DP 1.4 Alt-Modus unterstützen. Wenn ein DP 1.2 Alt-Modus-Host angeschlossen ist, wird die entsprechende Auflösung aufgrund einer Bandbreitenbegrenzung reduziert.
• Die oben angegebene Auflösungskombination dient der theoretischen Bezugnahme. Die tatsächliche Ausgangsauflösung hängt vom angeschlossenen Host und den Displays ab.
• Bei Verwendung mit einer 2080 Grafikkarte unterstützt dieses Produkt keine 10-Bit Deep Color.

Anschlussschaltbild

1 USB Type-C-Hostcomputer
2 Display 1 Ein Display: 4K bei 60 Hz (Windows und Mac)
3 Display 2 Zwei Displays: 2x 4K bei 60 Hz (Windows und Mac)
4 Display 3 Drei Displays: 1x 4K bei 60 Hz + 2x 4K bei 30 Hz (Windows), 3x 4K bei 60 Hz (Mac)

Display 1 Display 2 Display 3

Technische Daten

Eingangs-/Ausgangsanschlüsse
Eingang USB Type-C (Stecker)
Ausgang (3x) HDMI (Buchse)
HDMI
Auflösung Ein Display (4K bei 60 Hz)Zwei Displays (4K bei 60 Hz)Drei Displays (4K bei 60 Hz,2x 4K bei 30 Hz)
HDR Ja
HDCP-Version 1.4 und 2.2
Umgebungsinformationen
Betriebstemperatur 0 °C	bis 45 °C
Luftfeuchtigkeit bei Betrieb	10 % bis 85 % rF, nicht kondensierend
Lagertemperatur -10 °C	bis 70 °C
Feuchtebereich für die Lagerung	5 % bis 90 % rF, nicht kondensierend

Technische Daten

Strombedarf
Stromquelle Busleistung
Standby-Stromverbrauch	≤ 1W
Farbe und Abmessungen
Maße(L x B x H)	26,3 x 3,6 x 1,15 cm/10,35 x 1,42 x 0,45 Zoll
Gewicht 55,5 g
Garantie
Beschränkte Garantie 3	Jahre eingeschränkte Garantie
Behördliche Zulassungen
Zertifizierungen RoHS, RE	EACH, CE und FCC

Garantie

3 Jahre eingeschränkte Garantie

Der Verkäufer garantiert, dass dieses Produkt, wenn es in Übereinstimmung mit allen anwendbaren Anweisungen verwendet wird, für einen Zeitraum von drei (3) Jahren ab dem Erstkaufdatum frei von ursprünglichen Material- und Verarbeitungsfehlern ist. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Garantie

WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
