Tipo de producto	Adaptador de video USB-C a HDMI (MST)
Marca	Tripp Lite
Modelo	U444-3H-MST
Conector de entrada	USB Tipo-C (macho) integrado
Conector de salida	3 puertos HDMI (hembra)
Resolución máxima	4K a 60 Hz (una pantalla); 2× 4K a 60 Hz (dos pantallas); 1× 4K a 60 Hz + 2× 4K a 30 Hz (tres pantallas, Windows); 3× 4K a 60 Hz (tres pantallas, macOS)
HDR	Sí
Versión HDCP	1.4 y 2.2
Modo de transporte	MST (Windows) / SST (macOS)
Compatibilidad	USB-C, Thunderbolt 3, DisplayPort Alt Mode 1.4
Alimentación	Bus USB (autónomo, sin alimentación externa)
Consumo en espera	≤ 1 W
Dimensiones (L × An × Al)	26,3 × 3,6 × 1,15 cm
Peso	55,5 g
Temperatura de funcionamiento	0 a 45 °C
Humedad de funcionamiento	10 a 85 % HR, sin condensación
Instalación	Plug-and-play, no se requiere controlador
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave y seco; no usar productos líquidos o abrasivos
Seguridad	Usar solo dentro de los rangos de temperatura y humedad especificados; no exponer al agua o fuentes de calor; desconectar en caso de tormenta
Piezas de repuesto y reparabilidad	No reparable por el usuario; en caso de avería, contactar al servicio postventa
Garantía	Garantía limitada de 3 años
Certificaciones	CE, FCC, RoHS, REACH
Información general	Permite conectar hasta 3 pantallas HDMI a través de un solo puerto USB-C; admite DSC 1.2, profundidad de color 6/8/10 bits, formatos de píxeles RGB/YCbCr 4:4:4, 4:2:2, 4:2:0

Preguntas frecuentes - U4443HMST Tripp Lite

¿Qué tipos de dispositivos son compatibles con el U4443HMST?

El adaptador es compatible con cualquier dispositivo que tenga un puerto USB Tipo-C o Thunderbolt 3 que admita el modo alternativo DisplayPort 1.4, incluyendo laptops, tablets, MacBook y Chromebook.

¿Puedo usar este adaptador con un Mac para mostrar tres pantallas en modo extendido?

Sí, en macOS, el adaptador funciona en modo SST (Single-Stream Transport), lo que permite mostrar el mismo contenido en las tres pantallas, o extender el escritorio si el sistema operativo lo permite. Para tres pantallas en modo extendido, se recomienda un sistema Windows con el modo MST.

¿Qué resolución máxima puedo obtener con tres pantallas conectadas?

En Windows: 1 pantalla en 4K a 60 Hz + 2 pantallas en 4K a 30 Hz. En macOS: las tres pantallas pueden alcanzar 4K a 60 Hz simultáneamente, pero en modo espejo (SST). El rendimiento depende del soporte del DP 1.4 por parte del host.

¿El adaptador necesita alimentación externa?

No, el adaptador se alimenta directamente del bus USB del dispositivo host. Su consumo en espera es inferior a 1 W.

¿Qué hacer si solo funciona una pantalla cuando he conectado dos?

Primero verifique que su dispositivo host admita el modo MST (Windows) o SST (macOS). Asegúrese también de que los cables HDMI estén bien conectados y que las pantallas estén encendidas. Reinicie la computadora si es necesario.

¿El adaptador admite HDR?

Sí, el adaptador admite HDR (High Dynamic Range) para un mejor contraste y precisión de color.

¿Este adaptador es compatible con pantallas HDCP?

Sí, es compatible con los estándares HDCP 1.4 y HDCP 2.2, lo que permite reproducir contenido protegido como videos en streaming 4K.

¿Puedo usar el adaptador con un puerto USB-C que no admita el modo alternativo DisplayPort?

No, el adaptador requiere que el puerto USB-C del host admita el modo alternativo DisplayPort (DP Alt Mode). Sin esto, no se transmitirá ninguna señal de video.

¿Cómo limpiar el adaptador?

Desconecte el adaptador antes de limpiarlo. Use un paño suave y seco para quitar el polvo. No use líquidos, aerosoles ni productos abrasivos.

¿Qué cubre la garantía de este adaptador?

Tripp Lite ofrece una garantía limitada de 3 años contra defectos de materiales y fabricación. No cubre el desgaste normal, el mal uso o daños accidentales.

MANUAL DE USUARIO U4443HMST Tripp Lite

Guía de Inicio Rápido

Adaptador MST USB-C a HDMI (M/3xH), 4K 60 Hz, DP 1.4 Modo Alt

Modelo: U444-3H-MST

English 1 • Français 17

Русский 25 • Deutsch 33

Excelencia en Manufactura

Copyright © 2021 Tripp Lite. Todos los derechos reservados. USB

Type-C® y USB-C® son marcas comerciales registradas del USB

Implementers Forum

Contenido del Empaque

• U444-3H-MST
• Guía de Inicio Rápido

Características del Producto

• Conecta 3 pantallas HDMI al puerto USB-C o Thunderbolt™ 3 en su laptop, tableta, MacBook® o Chromebook™
• Entrega video 4K a las 3 pantallas HDMI conectadas al mismo tiempo
• Convierte señales de audio y video de dispositivos USB-C que soportan DisplayPort Modo Alterno con un máximo de 8.1 Gbps por línea (32.4 Gbps por 4 vías)
• Soporta salida de color verdadero DSC 1.2 y 6/8 / 10 bits con formato de píxeles de salida: RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 y YCbCr 4:2:0
• Soporta Alto Rango Dinámico [HDR] para contraste rico y precisión de color expandida
• Compatible con estándares HDCP 1.4 y 2.2
• El cable USB-C integrado se conecta al dispositivo anfitrión en cualquier dirección para su uso inmediato y sin complicaciones
• Operación de conectar y usar sin necesidad de software para una instalación fácil y rápida

Características del Producto

Cuando se Usa con Dispositivo Anfitrión con Windows®

• Permite la conexión de 2 pantallas (Máx. 4K @ 60 Hz) que muestran diferentes imágenes bajo el modo Multi-Stream Transport [MST]
• Permite la conexión de 3 pantallas (máx. 1x 4K @ 60 Hz + 2x 4K @ 30 Hz) que muestran diferentes imágenes bajo el modo MST

Cuando se Usa con Dispositivo Anfitrión con MacOS®

- Permite la conexión de 3 pantallas (Máx. 4K @ 60 Hz) que muestran las mismas imágenes bajo el modo Single-Stream Transport [SST]

Notas:

• Para alcanzar la resolución anterior, el anfitrión debe soportar DP 1.4 de Modo Alterno. Si está conectado a un servidor DP 1.2 de Modo Alterno, la resolución correspondiente se reducirá debido a la limitación del ancho de banda.
• La combinación de la resolución anterior es para referencia teórica. La resolución real de salida depende del anfitrión y pantallas conectados.
• Al trabajar con una tarjeta gráfica de 2080, este producto no soporta Color Verdadero de 10 bits.

Diagrama de Conexión

1 Computadora Anfitrión USB Type-C
2 Pantalla 1 Pantalla Sencilla: 4K @ 60 Hz (Windows y Mac)
3 Pantalla 2 Pantallas Dobles: 2x 4K @ 60 Hz (Windows y Mac)
4 Pantalla 3 Pantallas Triples: 1x 4K @ 60 Hz + 2x 4K @ 30 Hz (Windows), 3x 4K @ 60 Hz (Mac)

Pantalla 1 Pantalla 2 Pantalla 3

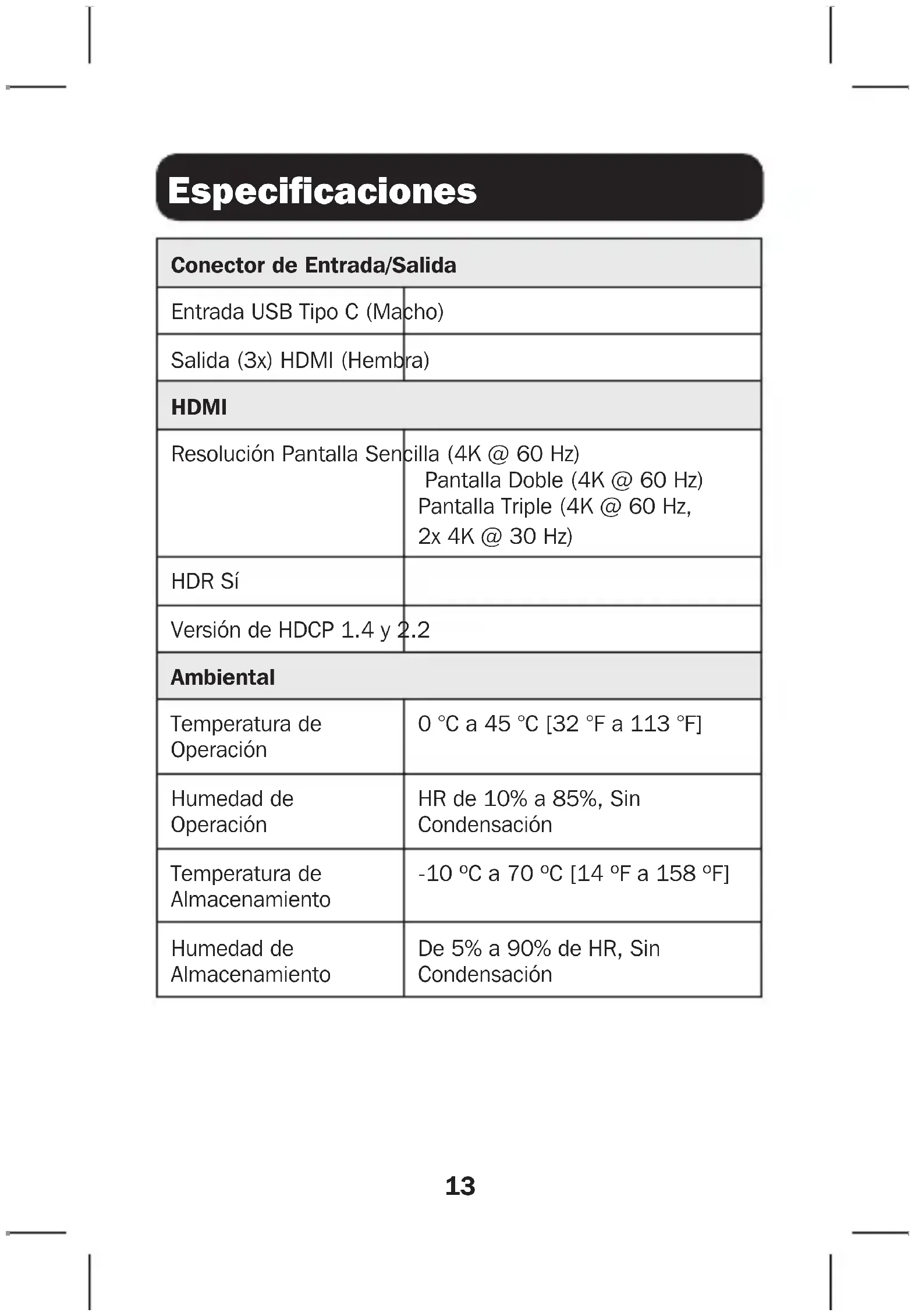

Especificaciones

Conector de Entrada/Salida
Entrada USB Tipo C (Macho)
Salida (3x) HDMI (Hembra)
HDMI
Resolución Pantalla Sencilla (4K @ 60 Hz)Pantalla Doble (4K @ 60 Hz)Pantalla Triple (4K @ 60 Hz,2x 4K @ 30 Hz)
HDR Sí
Versión de HDCP 1.4 y 2.2
Ambiental
Temperatura de Operación	0 °C a 45 °C [32 °F a 113 °F]
Humedad de Operación	HR de 10% a 85%, SinCondensación
Temperatura de Almacenamiento	-10 °C a 70 °C [14 °F a 158 °F]
Humedad de Almacenamiento	De 5% a 90% de HR, SinCondensación

Especificaciones

Requerimientos de Energía
Fuente de Alimentación	Potencia del Bus
Consumo de Potencia en Espera	≤ 1W
Mecánica
Dimensiones (Al x An x Pr)	26.3 x 3.6 x 1.15 cm [10.35" x 1.42" x 0.45"]
Peso 55.5 g [0.12 lb]
Garantía
Garantía Limitada Garantía Limitada de 3 años
Aprobaciones Regulatorias
Certificaciones RoHS, REACH, CE, FCC

Garantía

Garantía Limitada de 3 años

El vendedor garantiza este producto, Si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de tres (3) años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y es posible que usted goce de otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Garantía

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y las regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Tripp Lite, los clientes están obligados a:

• Enviar equipos viejos para reciclaje del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
