U4443HMST - Видео адаптер Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Видеоадаптер USB-C на HDMI (MST)
Бренд	Tripp Lite
Модель	U444-3H-MST
Входной разъем	Встроенный USB Type-C (штекер)
Выходной разъем	3 порта HDMI (гнездо)
Максимальное разрешение	4K @ 60 Гц (один экран); 2× 4K @ 60 Гц (два экрана); 1× 4K @ 60 Гц + 2× 4K @ 30 Гц (три экрана, Windows); 3× 4K @ 60 Гц (три экрана, macOS)
HDR	Да
Версия HDCP	1.4 и 2.2
Режим передачи	MST (Windows) / SST (macOS)
Совместимость	USB-C, Thunderbolt 3, DisplayPort Alt Mode 1.4
Питание	Шина USB (автономное, без внешнего питания)
Потребление в режиме ожидания	≤ 1 Вт
Размеры (Д × Ш × В)	26,3 × 3,6 × 1,15 см
Вес	55,5 г
Рабочая температура	от 0 до 45 °C
Рабочая влажность	от 10 до 85 % отн. вл., без конденсации
Установка	Plug-and-play, драйверы не требуются
Уход и чистка	Отключите перед чисткой; используйте мягкую сухую ткань; не используйте жидкие или абразивные средства
Безопасность	Используйте только в указанных диапазонах температуры и влажности; не подвергайте воздействию воды или источников тепла; отключайте во время грозы
Запасные части и ремонтопригодность	Не подлежит ремонту пользователем; в случае неисправности обращайтесь в службу поддержки
Гарантия	Ограниченная гарантия 3 года
Сертификации	CE, FCC, RoHS, REACH
Общая информация	Позволяет подключать до 3 HDMI-мониторов через один порт USB-C; поддерживает DSC 1.2, глубину цвета 6/8/10 бит, форматы пикселей RGB/YCbCr 4:4:4, 4:2:2, 4:2:0

Часто задаваемые вопросы - U4443HMST Tripp Lite

Какие типы устройств совместимы с U4443HMST?

Адаптер совместим с любым устройством, имеющим порт USB Type-C или Thunderbolt 3, поддерживающий режим альтернативного DisplayPort 1.4, включая ноутбуки, планшеты, MacBook и Chromebook.

Могу ли я использовать этот адаптер с Mac для отображения трех мониторов в расширенном режиме?

Да, на macOS адаптер работает в режиме SST (Single-Stream Transport), что позволяет отображать одинаковое содержимое на трех мониторах или расширять рабочий стол, если операционная система это поддерживает. Для трех мониторов в расширенном режиме рекомендуется система Windows с режимом MST.

Какое максимальное разрешение я могу получить с тремя подключенными мониторами?

На Windows: 1 монитор 4K @ 60 Гц + 2 монитора 4K @ 30 Гц. На macOS: все три монитора могут одновременно достигать 4K @ 60 Гц, но в режиме зеркалирования (SST). Производительность зависит от поддержки DP 1.4 хостом.

Требуется ли адаптеру внешнее питание?

Нет, адаптер питается напрямую от шины USB хост-устройства. Его потребление в режиме ожидания составляет менее 1 Вт.

Что делать, если работает только один монитор, хотя подключено два?

Сначала проверьте, поддерживает ли ваше хост-устройство режим MST (Windows) или SST (macOS). Также убедитесь, что кабели HDMI надежно подключены и мониторы включены. При необходимости перезагрузите компьютер.

Поддерживает ли адаптер HDR?

Да, адаптер поддерживает HDR (High Dynamic Range) для лучшего контраста и точности цветопередачи.

Совместим ли этот адаптер с HDCP-мониторами?

Да, он совместим со стандартами HDCP 1.4 и HDCP 2.2, что позволяет воспроизводить защищенный контент, например потоковое видео 4K.

Могу ли я использовать адаптер с портом USB-C, не поддерживающим режим альтернативного DisplayPort?

Нет, адаптеру требуется, чтобы порт USB-C хоста поддерживал режим альтернативного DisplayPort (DP Alt Mode). Без этого видеосигнал передаваться не будет.

Как чистить адаптер?

Перед чисткой отключите адаптер. Используйте мягкую сухую ткань для удаления пыли. Не используйте жидкости, спреи или абразивные средства.

Что покрывает гарантия на этот адаптер?

Tripp Lite предоставляет ограниченную гарантию на 3 года от дефектов материалов и изготовления. Она не покрывает нормальный износ, неправильное использование или случайные повреждения.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U4443HMST Tripp Lite

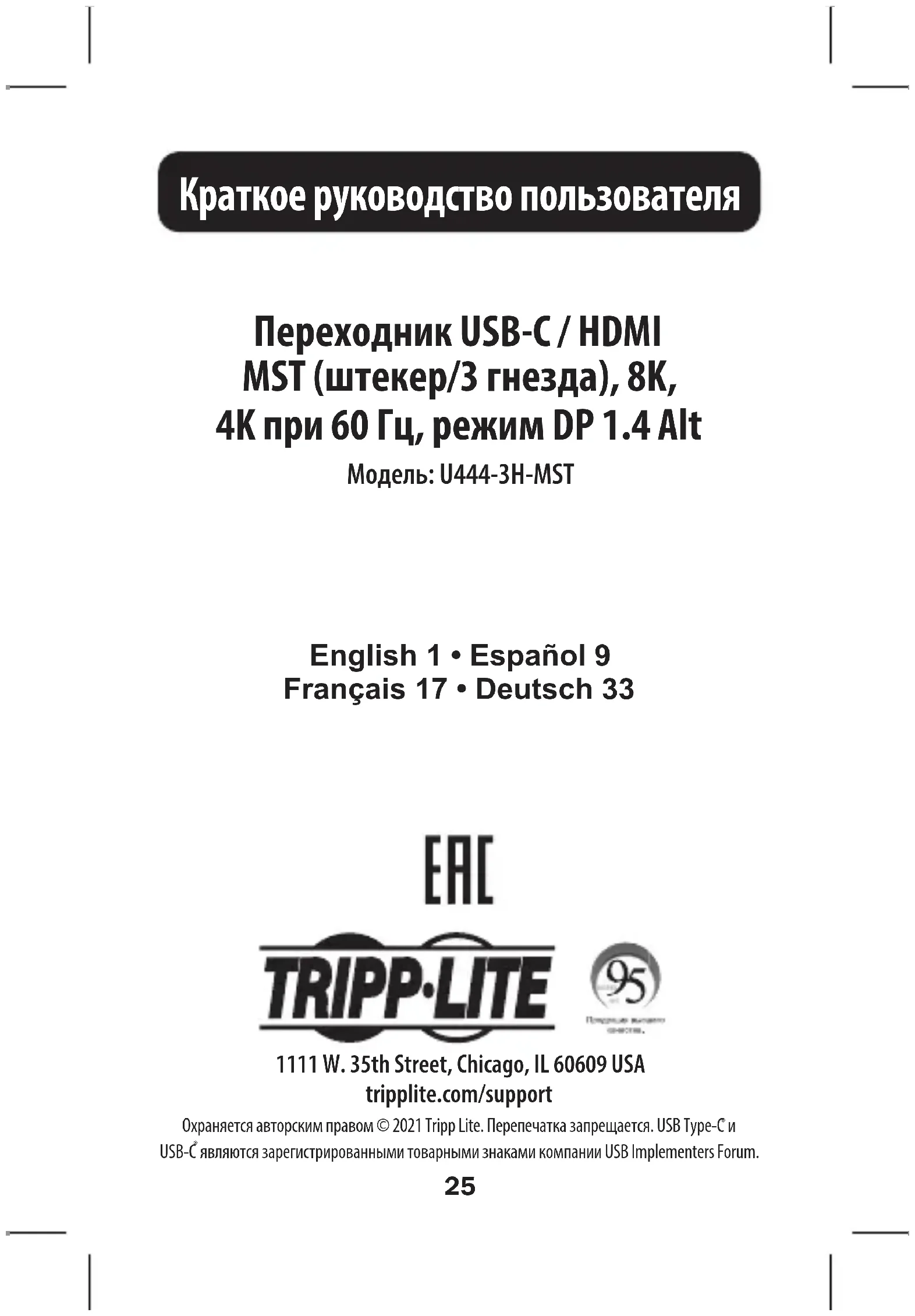

Краткое руководство пользователя

Переходник USB-C / HDMI MST (штекер/3 гнезда), 8K, 4K при 60 Гц, режим DP 1.4 Alt

Модель: U444-3H-MST

English 1 • Español 9 Français 17 • Deutsch 33

EAC

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается. USB Type-С и USB-С являются зарегистрированными товарными знаками компании USB Implementers Forum.

Содержимое упаковки

• U444-3H-MST
- Краткое руководство пользователя

Характеристики изделия

• Обеспечивает подключение 3 HDMI-мониторов к порту USB-C или Thunderbolt™ 3 портативного компьютера, планшета, устройства MacBook® или Chromebook™
• Обеспечивает одновременную подачу видеосигнала с разрешением 4К на все 3 подключенных HDMI-дисплея
  • Преобразует аудио-/видеосигналы от устройств с интерфейсом USB-C, поддерживающих режим DisplayPort Alt, с максимальной скоростью 8,1 Гбит/с на каждый канал (32,4 Гбит/с на 4 канала)
• Поддерживает выходной сигнал DSC 1.2 и 6/8/10-битной разрядности цвета с выходным форматом пикселей: RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 и YCbCr 4:2:0
• Поддерживает расширенный динамический диапазон (HDR) в целях обеспечения высокой контрастности и повышенной точности цветопередачи
  • Совместим со стандартами HDCP 1.4 и 2.2
• Вмонтированный кабель USB-C подключается к хост-устройству любой стороной, что обеспечивает возможность его немедленного и беспрепятственного использования
• Подключается по технологии Plug-and-play без необходимости в программном обеспечении, что необходимо для быстрой и беспрепятственной установки

Характеристики изделия

При использовании с хост-устройством, имеющим OC Windows®

• Обеспечивает возможность подключения 2 дисплеев (с разрешением до 4К при 60 Гц), показывающих различные изображения в режиме Multi-Stream Transport (MST)
• Обеспечивает возможность подключения 3 дисплеев (1 с разрешением 4К при 60 Гц + 2 с разрешением 4К при 30 Гц), показывающих различные изображения в режиме Multi-Stream Transport (MST)

При использовании с хост-устройством, имеющим OC macOS®

- Обеспечивает возможность подключения 3 дисплеев (с разрешением до 4К при 60 Гц), показывающих одинаковые изображения в режиме Multi-Stream Transport (MST)

Примечания:

- Для достижения вышеупомянутого разрешения хост-устройство должно поддерживать режим DP 1.4 Alt. При подключении к хост-устройству с поддержкой режима DP 1.2 Alt соответствующее разрешение уменьшается из-за ограничения полосы пропускания.

- Приведенная выше комбинация разрешений предназначена для теоретических целей. Фактическое выходное разрешение зависит от подключенных хост- устройств и дисплеев.

- При работе с графической картой 2080 данное изделие не поддерживает 10-битовое кодирование цвета.

Принципиальная электрическая схема

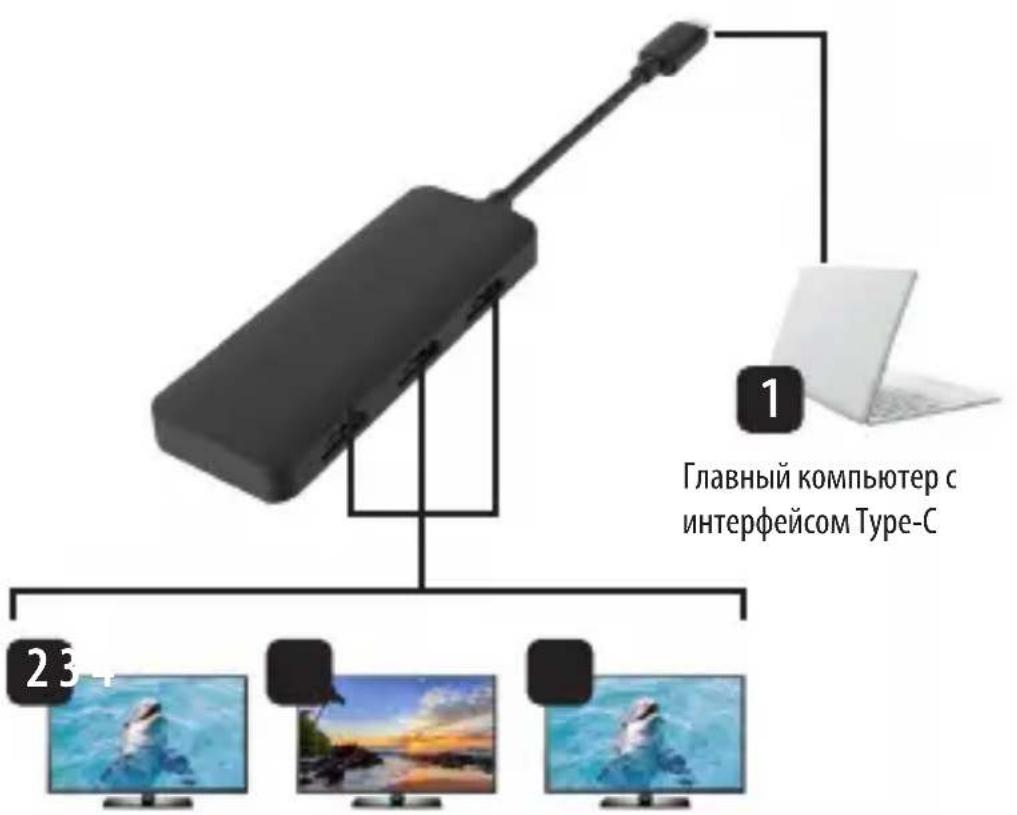

1 Главный компьютер с интерфейсом USB Type-C
2 Дисплей 1 С одним дисплеем: 4К при 60 Гц (Windows и Mac)
3 Дисплей 2 С двумя дисплеями: 2 x 4K при 60 Гц (Windows и Mac)
4 Дисплей 3 С тремя дисплеями: 1 x 4K при 60 Гц + 2 x 4K при 30 Гц (Windows), 3 x 4K при 60 Гц (Mac)

Дисплей 1 Дисплей 2 Дисплей 3

Технические характеристики

Входной/выходной разъем
Вход USB Type-C (штекерный)
Выход HDMI (гнездовой) — 3 шт.
HDMI
Разрешающая способность С одним дисплеем (4К при 60 Гц)С двумя дисплеями (4К при 60 Гц)С тремя дисплеями (4К при 60 Гц,2 x 4К при 30 Гц)
HDR Да
Версия стандарта HDCP 1.4 и 2.2
Условия эксплуатации
Диапазон рабочих температур	От 0 до 45°C
Рабочий диапазон влажности Относительная влажность от 10 до 85%, без образования конденсата
Диапазон температур хранения	От -10 до 70°C
Диапазон влажности при хранении	Относительная влажность от 5 до 90%, без образования конденсата

Технические характеристики

Требования к электропитанию
Источник питания Питание от шины
Потребляемая мощностьв режиме Standby	≤ 1 Вт
Механические характеристики
Габаритные размеры(ДхШхВ)	26,3 x 3,6 x 1,15 см
Вес 55,5 г
Гарантийные обязательства
Ограниченная гарантия Ограниченная гарантия сроком 3 года
Одобрения регулирующих органов
Сведения о сертификации RoHS,	REACH, CE, FCC

Гарантийные обязательства

Ограниченная гарантия сроком 3 года

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 3 (трех) лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет конкретные юридические права, а набор других прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Гарантийные обязательства

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
