Type de produit	Adaptateur vidéo USB-C vers HDMI (MST)
Marque	Tripp Lite
Modèle	U444-3H-MST
Connectique d'entrée	USB Type-C (mâle) intégré
Connectique de sortie	3 ports HDMI (femelle)
Résolution maximale	4K @ 60 Hz (un écran) ; 2× 4K @ 60 Hz (deux écrans) ; 1× 4K @ 60 Hz + 2× 4K @ 30 Hz (trois écrans, Windows) ; 3× 4K @ 60 Hz (trois écrans, macOS)
HDR	Oui
Version HDCP	1.4 et 2.2
Mode de transport	MST (Windows) / SST (macOS)
Compatibilité	USB-C, Thunderbolt 3, DisplayPort Alt Mode 1.4
Alimentation	Bus USB (autonome, sans alimentation externe)
Consommation en veille	≤ 1 W
Dimensions (L × l × H)	26,3 × 3,6 × 1,15 cm
Poids	55,5 g
Température de fonctionnement	0 à 45 °C
Humidité de fonctionnement	10 à 85 % HR, sans condensation
Installation	Plug-and-play, aucun pilote requis
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de produits liquides ou abrasifs
Sécurité	Utiliser uniquement dans les plages de température et d'humidité spécifiées ; ne pas exposer à l'eau ou à des sources de chaleur ; débrancher en cas d'orage
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; en cas de panne, contacter le service après-vente
Garantie	Garantie limitée de 3 ans
Certifications	CE, FCC, RoHS, REACH
Informations générales	Permet de connecter jusqu'à 3 écrans HDMI via un seul port USB-C ; prend en charge DSC 1.2, profondeur de couleur 6/8/10 bits, formats pixel RGB/YCbCr 4:4:4, 4:2:2, 4:2:0

FOIRE AUX QUESTIONS - U4443HMST Tripp Lite

Quels types d'appareils sont compatibles avec le U4443HMST ?

L'adaptateur est compatible avec tout appareil doté d'un port USB Type-C ou Thunderbolt 3 prenant en charge le mode alternatif DisplayPort 1.4, y compris les ordinateurs portables, tablettes, MacBook et Chromebook.

Puis-je utiliser cet adaptateur avec un Mac pour afficher trois écrans en mode étendu ?

Oui, sur macOS, l'adaptateur fonctionne en mode SST (Single-Stream Transport), ce qui permet d'afficher le même contenu sur les trois écrans, ou d'étendre le bureau si le système d'exploitation le permet. Pour trois écrans en mode étendu, un système Windows est recommandé avec le mode MST.

Quelle résolution maximale puis-je obtenir avec trois écrans branchés ?

Sous Windows : 1 écran en 4K @ 60 Hz + 2 écrans en 4K @ 30 Hz. Sous macOS : les trois écrans peuvent atteindre 4K @ 60 Hz simultanément, mais en mode miroir (SST). Les performances dépendent du support du DP 1.4 par l'hôte.

L'adaptateur nécessite-t-il une alimentation externe ?

Non, l'adaptateur est alimenté directement par le bus USB de l'appareil hôte. Sa consommation en veille est inférieure à 1 W.

Que faire si un seul écran fonctionne alors que j'en ai branché deux ?

Vérifiez d'abord que votre appareil hôte prend en charge le mode MST (Windows) ou SST (macOS). Assurez-vous également que les câbles HDMI sont bien connectés et que les écrans sont allumés. Redémarrez l'ordinateur si nécessaire.

L'adaptateur prend-il en charge le HDR ?

Oui, l'adaptateur prend en charge le HDR (High Dynamic Range) pour un meilleur contraste et une meilleure précision des couleurs.

Cet adaptateur est-il compatible avec les écrans HDCP ?

Oui, il est compatible avec les normes HDCP 1.4 et HDCP 2.2, ce qui permet de lire du contenu protégé comme les vidéos en streaming 4K.

Puis-je utiliser l'adaptateur avec un port USB-C ne supportant pas le mode alternatif DisplayPort ?

Non, l'adaptateur nécessite que le port USB-C de l'hôte prenne en charge le mode alternatif DisplayPort (DP Alt Mode). Sans cela, aucun signal vidéo ne sera transmis.

Comment nettoyer l'adaptateur ?

Débranchez l'adaptateur avant tout nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de liquides, de sprays ou de produits abrasifs.

Que couvre la garantie de cet adaptateur ?

Tripp Lite offre une garantie limitée de 3 ans contre les défauts de matériaux et de fabrication. Elle ne couvre pas l'usure normale, la mauvaise utilisation ou les dommages accidentels.

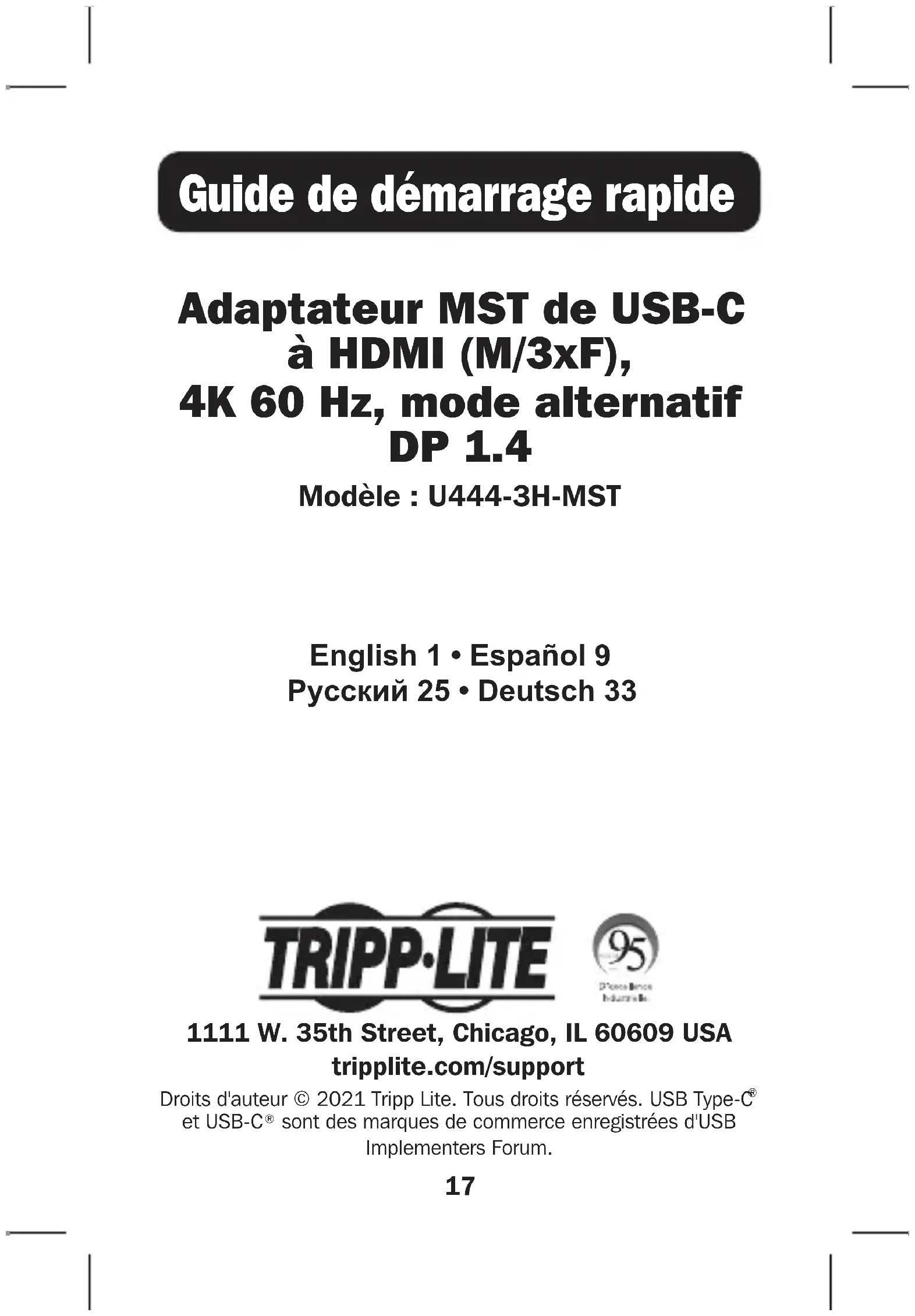

MODE D'EMPLOI U4443HMST Tripp Lite

4K 60 hz, mode alternatif DP 1.4

Modèle : U444-3H-MST

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés. USB Type-C® et USB-C® sont des marques de commerce enregistrées d'USB Implementers Forum.

Contenu de l'emballage

• U444-3H-MST • Guide de démarrage rapide

Caractéristiques du produit

• Permet de raccorder 3 écrans HDMI au port USB-C ou Thunderbolt™ 3 d'un ordinateur portable, d'une tablette d'un MacBook® ou d'un Chromebook™
• Fournit une résolution vidéo de 4K aux 3 écrans HDMI connectés en même temps
• Convertit des signaux audiovisuels des dispositifs USB-C en prenant en charge le mode alternatif DisplayPort avec un maximum de 8,1 Gbps par voie (32,4 Gbps par 4 voies)
• Prend en charge DSC 1.2 et une sortie de profondeur des couleurs de 6/8/10 bits avec un format de sortie de pixel : RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 et YCbCr 4:2:0
• Prend en charge HDR (imagerie à grande gamme dynamique) pour un meilleur contraste et une précision des couleurs accrue
• Compatible avec les normes HDCP 1.4 et 2.2 standards
• Le câble USB-C intégré est connecté au dispositif hôte dans les deux sens pour une utilisation immédiate sans souci
• Prêt à l'emploi, aucun logiciel requis pour une installation simple et rapide

Lors d'une utilisation avec un dispositif hôte windows®

• Permet la connexion de 2 écrans (max. 4K @ 60 Hz) affichant des images différentes en mode Multi-Stream Transport (MST)
• Permet la connexion de 3 écrans (max. 1x 4K @ 60 Hz + 2x 4K @ 30 Hz) affichant différentes images en mode MST

Lors d'une utilisation avec un dispositif hôte macos®

- Permet la connexion de 3 écrans (max. 4K @ 60 Hz) affichant les mêmes images en mode Single-Stream Transport (SST)

Remarques :

• Pour atteindre la résolution ci-dessus, le dispositif hôte doit prendre en charge le mode alternatif DP 1.4. Lors d'une connexion à un dispositif hôte en mode alternatif DP 1.2, la résolution correspondante sera réduite en raison des limites de bande passante.
• La combinaison pour la résolution ci-dessus est à des fins de référence théorique. La résolution de sortie actuelle dépend du dispositif hôte et des écrans connectés.
• Lorsqu'une carte graphique 2080 est utilisée, ce produit ne prend pas en charge la couleur foncée de 10 bits.

Schéma de connexion

1 Ordinateur hôte USB Type-C 2 Écran 1 Un écran : 4K @ 60 Hz (Windows et Mac) 3 Écran 2 Deux écrans : 2x 4K @ 60 Hz (Windows et Mac)

4 Écran 3 Trois écrans : 1x 4K @ 60 Hz + 2x 4K @ 30 Hz (Windows), 3x 4K @ 60 Hz (Mac)

Écran 1 Écran 2 Écran 3

Caractéristiques techniques

Connecteur d'entrée/de sortie
Entrée USB Type-C (mâle)
Sortie (3x) HDMI (femelle)
HDMI
Résolution Un écran (4K @ 60 Hz)Deux écrans (4K @ 60 Hz)Trois écrans (4K @ 60 Hz,2x 4K @ 30 Hz)
HDR Oui
Version HDCP 1.4 et 2.2
Environnement
Température de fonctionnement	0 à 45 °C (32 à 113 °F)
Humidité de fonctionnement	10 à 85 % HR, sans condensation
Température d'entreposage	-10° à 70 °C (14° à 158 °F)
Humidité d'entreposage	5 à 90 % HR, sans condensation

Caractéristiques techniques

Besoins en matière d'alimentation
Source d'alimentation Alimentation bus
Consommation d'énergie en attente	≤ 1W
Mécanique
Dimensions (L x l x H)	26,3 x 3,6 x 1,15 cm/10,35 x 1,42 x 0,45 po
Poids 55,5 g (0,12 lb)
Garantie
Garantie limitée Garantie limitée de 3 ans
Approbations des autorités réglementaires
Certifications RoHS, REACH, CE, FCC

Garantie limitée de 3 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de trois (3) ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
