Type de produit	Commutateur matriciel HDMI sur Cat6, 4 entrées / 2 sorties
Technologie de transmission	HDMI 2.0 via câble Cat6
Résolution maximale	4K x 2K (3840x2160) @ 60 Hz, chrominance 4:4:4
Distance maximale (sans amplificateur)	76,2 m (230 pi)
Distance maximale (avec amplificateurs)	121,9 m (400 pi)
Compatibilité HDR	Oui (HDRI)
Compatibilité HDCP	HDCP 2.2
Alimentation (commutateur)	Entrée : 100-240 V, 50/60 Hz, 1,5 A ; Sortie : 24 V, 1 A
Alimentation des récepteurs	Via PoC (Power over Cable), aucune alimentation externe nécessaire
Nombre d'entrées HDMI	4
Nombre de sorties (via récepteurs)	2
Récepteurs inclus	2 x B127A-1P0-PH
Connectivité	4 x HDMI (entrée), 2 x RJ45 (sortie), 1 x IR, 1 x RS-232
Méthodes de montage	Mur, bâti 19 pouces, poteau (quincaillerie incluse)
Télécommande	Oui, incluse
Commande infrarouge	Oui, avec câble IR inclus
Commande série RS-232	Oui
Prise en charge de résolutions multiples simultanées	Oui (1080p, 4K/30, 4K/60 sur différentes sorties)
Garantie	1 an limitée
Contenu de l'emballage	Commutateur, 2 récepteurs, alimentation, câble IR, télécommande, kit de montage, adaptateur RS-232, manuel

FOIRE AUX QUESTIONS - B127A4X2BH2PH Tripp Lite

Qu'est-ce que le Tripp Lite B127A4X2BH2PH ?

C'est un commutateur matriciel HDMI sur Cat6 qui permet de connecter jusqu'à 4 sources HDMI (lecteurs Blu-ray, consoles, PC) et de les diffuser sur 2 écrans HDMI distants, via un câble Cat6. Il supporte la 4K à 60 Hz.

Quels câbles sont nécessaires pour l'installation ?

Vous aurez besoin de câbles HDMI 2.0 pour relier les sources au commutateur, et de câbles Cat6 (de préférence à fils rigides 24 AWG) pour relier le commutateur aux récepteurs distants.

Quelle est la distance maximale entre le commutateur et l'écran ?

Sans amplificateur, la distance peut atteindre 76,2 m (230 pi) avec un câble Cat6 de qualité. En ajoutant des amplificateurs de signal B127A-010-H (jusqu'à 2), vous pouvez étendre jusqu'à 121,9 m (400 pi).

Puis-je connecter des écrans 1080p et 4K en même temps ?

Oui, le commutateur supporte plusieurs résolutions simultanément. Chaque sortie peut afficher une résolution différente (1080p, 4K/30, 4K/60) sans affecter les autres.

Les récepteurs ont-ils besoin d'une alimentation séparée ?

Non, ils sont alimentés par PoC (Power over Cable) via le câble Cat6. Seul le commutateur principal nécessite l'alimentation fournie.

Comment sélectionner la source à afficher ?

Vous pouvez utiliser la télécommande infrarouge incluse, les boutons-poussoirs sur le commutateur, ou une commande série RS-232 via un émulateur de terminal.

Le produit prend-il en charge le HDR ?

Oui, il supporte le HDRI (High Dynamic Range Imaging) pour un meilleur contraste et une précision des couleurs accrue.

Que faire si l'image ne s'affiche pas ?

Vérifiez que l'écran est configuré en HDMI 2.0, à 60 Hz, et que la fonction UHD Deep Color est activée. Assurez-vous également que le HDR est activé sur l'écran et que les câbles sont correctement branchés.

Puis-je étendre la distance au-delà de 76 m ?

Oui, en ajoutant des amplificateurs de signal B127A-010-H (vendus séparément) entre le commutateur et chaque récepteur. Jusqu'à 2 amplificateurs peuvent être ajoutés pour chaque sortie, portant la distance totale à 121,9 m (400 pi).

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie limitée d'un an à compter de la date d'achat, couvrant les défauts de matériaux et de fabrication.

MODE D'EMPLOI B127A4X2BH2PH Tripp Lite

Trousses de commutateur de matrice HDMI sur CAT6, 4k/60 Hz

Trousse de commutateur à 2 sorties : B127A-4X2-BH2PH

Trousse de commutateur à 4 sorties : B127A-4X4-BH4PH

Droits d'auteur © 2022 Tripp Lite. Tous droits réservés.

Caractéristiques du produit

• Permet de transmettre une vidéo 4K avec audio depuis 4 dispositifs sources HDMI vers 2 écrans HDMI (B127A-4X2-BH2PH) ou 4 écrans HDMI (B127A-4X4-BH4PH), de prolonger les signaux jusqu'à 76,2 m (230 pi) des sources et de basculer entre les sources
• Prend en charge des résolutions vidéo ultra-haute définition jusqu'à 4K x 2K (3 840 x 2 160) @ 60 Hz, comme spécifié dans HDMI 2.0, avec sous-échantillonnage de la chrominance 4:4:4
• Compatible avec les récepteurs de la série B127A de Tripp Lite, comme les récepteurs B127A-1A0-FH ou B127A-1A0-BH (vendus séparément) ; les récepteurs B127A-1P0-PH de Tripp Lite sont inclus (2 avec B127A-4X2-BH2PH ; 4 avec B127A-4X4-BH4PH)
• Prend en charge HDRI (imagerie à grande gamme dynamique) pour un meilleur contraste et une précision des couleurs accrue
• Conforme aux normes HDCP 2.2 pour afficher du contenu vidéo 4K actuel
• Le soutien à multiples résolutions permet l'utilisation de récepteurs sur tout écran prenant en charge 1080p, 4K/30 Hz ou 4K/60 Hz sans avoir d'effet sur la résolution vidéo de l'autre récepteur connecté.
• La technologie d'alimentation par câble (PoC) fournit l'alimentation aux récepteurs connectés via le câble Cat6.
• Permet d'augmenter la distance du signal entre chaque source et l'écran à un total de 121,9 m (400 pi) en ajoutant des amplificateurs de signal B127A-010-H de Tripp Lite (maximum de 2 avec B127A-4X2-BH2PH, 4 avec B127A-4X4-BH4PH)
• La quincaillerie de montage incluse permet l'installation du commutateur au mur, dans un bâti ou sur un poteau.
• Prêt à l'emploi, aucun logiciel requis pour une installation simple et immédiate

Contenu de l'emballage

• Commutateur matriciel à 2 ou 4 ports
• Récepteurs de queue de cochon (2x B127A-4X2-BH2PH ou 4x B127A-4X4-BH4PH)
• Alimentation externe o B127A-4X2-BH2PH - Entrée : 100 à 240 V, 50/60 Hz, 1,5 A ; sortie : 24 V 1 A o B127A-4X4-BH4PH - Entrée : 100 à 240 V, 50/60 Hz, 1,5 A ; sortie : 24 V 2 A
• Câble IR
• Télécommande
• Trousse de montage en surface
• Adaptateur RS-232 • Manuel de l'utilisateur

Accessoires en option

• Cordons Ethernet à fils rigides 24 AWG Cat6 de la série N202
• Câbles HDMI 2.0 de la série P569-XXX-CERT ou P568-XXX-2A
• Amplificateur de signal B127A-010-H
• Récepteur de style boîte B127A-1A0-BH
• Récepteur à plaque frontale B127A-1A0-FH

Clause de non-responsabilité

Avant l'installation, vérifier les paramètres suivants de la ou des sources et de la ou des télévisions/du ou des moniteurs :

1. Configurer le(s) écran(s) à 60 Hz. Révérifier les réglages de l'usine, car ils peuvent être configurés par défaut à une fréquence moindre (Hz) que celle annoncée.
2. S'assurer que le réglage d'entrée du moniteur est configuré à HDMI 2.0. Certains écrans peuvent avoir un réglage par défaut configuré à HDMI 1.4.
3. Vérifier que la fonctionnalité HDR du moniteur est activée. Cette fonctionnalité peut être désactivée comme paramètre d'usine pour certains écrans.
4. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur foncée ultra-haute définition) est activé sur l'écran. Confirmer avec le fabricant de l'écran quels ports HDMI prennent en charge UHD Deep Color (couleur foncée ultra-haute définition).

Remarque : Pour raccorder un écran local à l'installation, le réglage UHD Deep Color peut avoir à être désactivé pour obtenir une résolution de 4K/60 Hz.

Instructions de montage

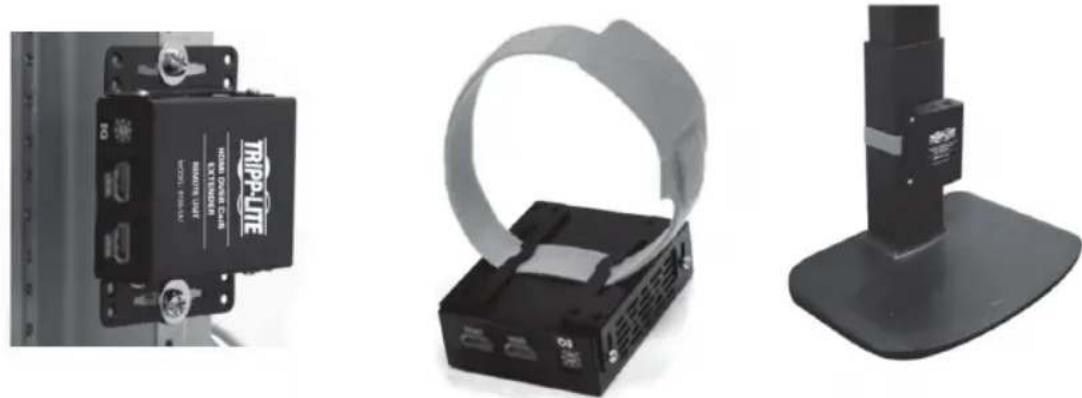

Le B127A-4X2-BH2PH et le B127A-4X4-BH4PH incluent la quincaillerie de montage qui permet différentes méthodes de montage. Les images suivantes illustrent comment les supports de montage inclus peuvent être fixés pour différentes installations.

Remarque : Le modèle illustré sur les images ci-dessous est pour des fins d'illustration uniquement. Le produit peut varier selon le numéro de modèle, la taille ou l'orientation des ports. Les options de montage pour tous les appareils Cat6 sont les mêmes.

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
• Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.
• Le schéma d'installation illustre une trousse B127A-4X2-BH2PH qui inclut un commutateur à quatre entrées/deux sorties et deux récepteurs à queue de cochon B127A-1PO-PH.
• Aucune alimentation externe n'est requise pour les récepteurs à distance en raison de la technologie d'alimentation par câble (PoC) incorporée au commutateur.

Installation

1. S'assurer que tout l'équipement de l'installation — comme les écrans, les lecteurs HDR et le commutateur — est hors tension.
2. Raccorder les sources HDMI aux ports d'entrée sur le commutateur local en utilisant des câbles HDMI fournis par l'utilisateur.
3. Facultatif : pour une plus longue portée, raccorder jusqu'à deux amplificateurs de signal B127A-010-H entre le commutateur et chaque récepteur avec des câbles Cat6 fournis par l'utilisateur.
4. Raccorder les ports RJ45 sur le commutateur local au port RJ45 sur les récepteurs à distance avec un câble Cat6 fourni par l'utilisateur.
5. Raccorder le connecteur HDMI intégré sur les récepteurs à l'entrée HDMI des écrans à distance.
6. Mettre les écrans connectés sous tension.
7. Brancher l'alimentation externe au commutateur. La brancher à une prise murale disponible ou à un parasurtenseur, une PDU ou un onduleur de Tripp Lite. Le voyant à DEL Power (alimentation) (vert) sur le commutateur s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Les voyants à DEL des ports HDMI numérotés (verts) s'allumeront pour indiquer que les ports sont alimentés.
8. Mettre la ou les sources HDMI sous tension. Les voyants à DEL Output 1-2 (orange) à côté des boutons de sélection des ports s'allumeront pour indiquer que les deux ports sont alimentés et transmettent de la vidéo aux récepteurs connectés.
9. Raccorder le câble IR inclus au port d'entrée IR. Sélectionner la source souhaitée pour les deux sorties en utilisant la télécommande incluse ou les boutons-poussoirs situés à l'avant du commutateur.
10. L'écran devrait maintenant afficher la vidéo souhaitée sur le(s) écran(s) connecté(s).

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
• Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

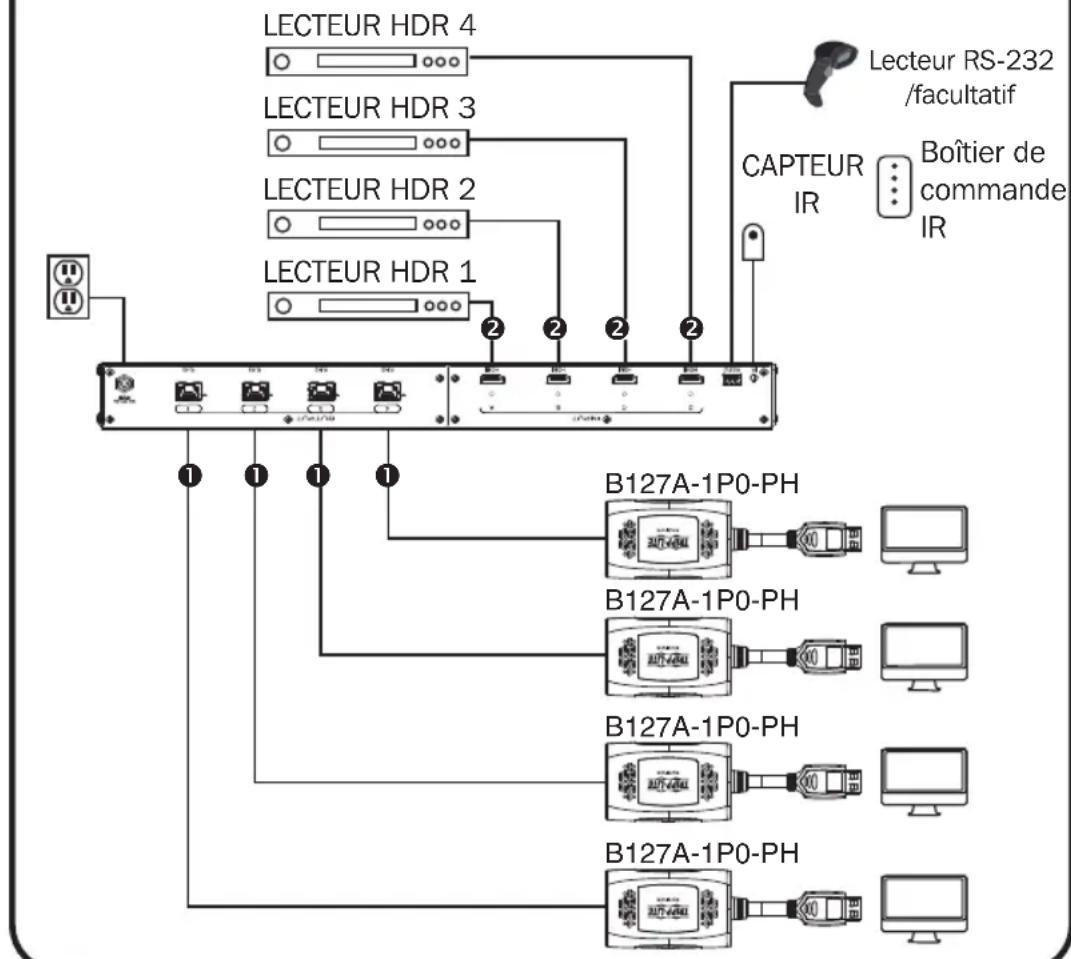

• Le diagramme d'installation illustre une trousse B127A-4X4-BH4PH qui inclut un commutateur à quatre entrées/quatre sorties et quatre récepteurs à queue de cochon B127A-1P0-PH.
• Aucune alimentation externe n'est requise pour les récepteurs à distance en raison de la technologie d'alimentation par câble (PoC) incorporée au commutateur.

B127A-4X4-BH4PH

Jusqu'à 70 m (230 pi) câble Cat6 à 4K/60 Hz. Jusqu'à 4,5 m (15 pi) câble HDMI 2.0 à 4K/60 Hz.

Installation

1. S'assurer que tout l'équipement de l'installation—comme les écrans, les lecteurs HDR et le commutateur—est hors tension.
2. Raccorder les sources HDMI aux ports d'entrée sur le commutateur local en utilisant des câbles HDMI fournis par l'utilisateur.
3. Facultatif : pour une portée étendue, raccorder jusqu'à quatre amplificateurs de signal B127A-010-H entre le commutateur et chaque récepteur avec des câbles Cat6 fournis par l'utilisateur.
4. Raccorder les ports RJ45 sur le commutateur local au port RJ45 sur les récepteurs à distance avec un câble Cat6 fourni par l'utilisateur.
5. Raccorder le connecteur HDMI intégré sur les récepteurs à l'entrée HDMI des écrans à distance.
6. Mettre les écrans connectés sous tension.
7. Brancher l'alimentation externe au commutateur. La brancher à une prise murale disponible ou à un parasurtenseur, une PDU ou un onduleur de Tripp Lite. Le voyant à DEL Power (alimentation) (vert) sur le commutateur s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Les voyants à DEL des ports HDMI numérotés (verts) s'allumeront pour indiquer que les ports sont alimentés.
8. Mettre la ou les sources HDMI sous tension. Les voyants à DEL Output 1-4 (orange) à côté des boutons de sélection des ports s'allumeront pour indiquer que les deux ports sont alimentés et transmettent de la vidéo aux récepteurs connectés.
9. Raccorder le câble IR inclus au port d'entrée IR. Sélectionner la source souhaitée pour les quatre sorties en utilisant la télécommande incluse ou les boutons-poussoirs situés à l'avant du commutateur.
10. L'écran devrait maintenant afficher la vidéo souhaitée sur le(s) écran(s) connecté(s).

Commande de série rs-232

Avant d'utiliser la commande de série RS-232, accéder d'abord à l'émulateur de terminal et mettre à jour les paramètres du port COM.

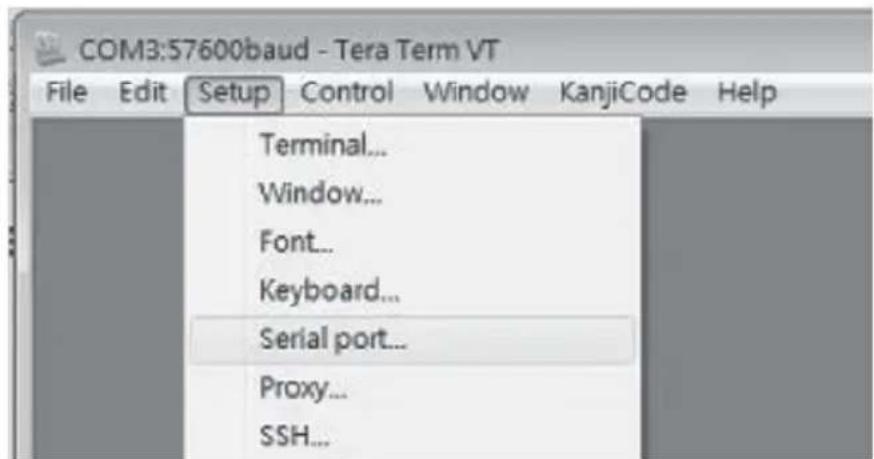

1 Se rendre au menu déroulant Setup (configuration), puis sélectionner l'option Serial Port (port de série).

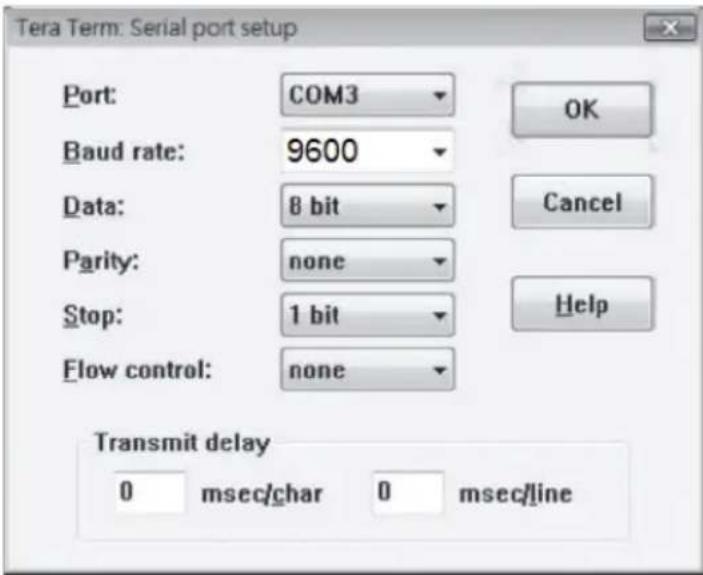

2 Sélectionner le port COM qui est utilisé, puis mettre à jour les paramètres restants comme suit : Baud Rate (débit en bauds) (9600), Data (données) (8 bits), Parity (parité) (aucun), Stop (arrêt) (1 bit), Flow Control (contrôle de flux) (aucun).

Commande de série rs-232

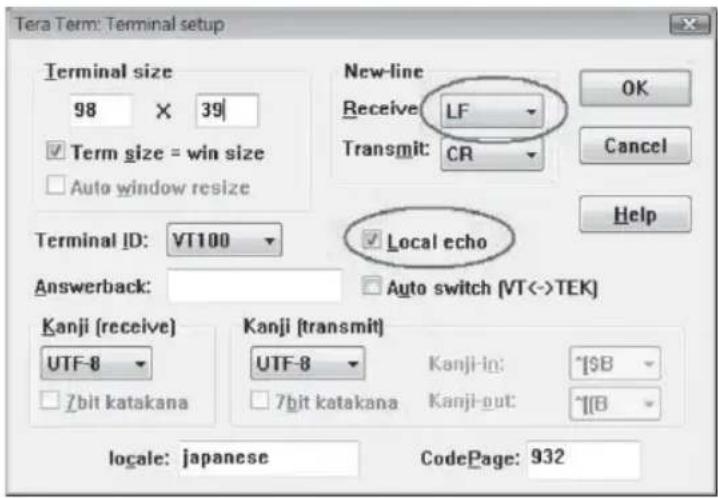

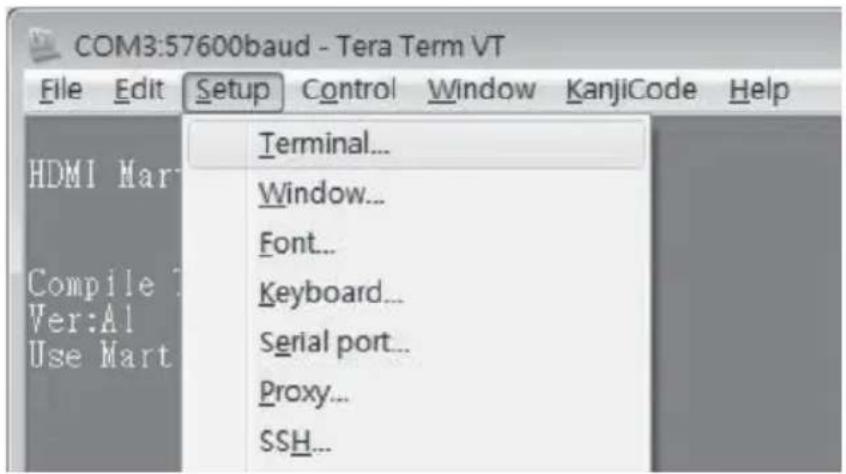

3 Configurer ensuite le logiciel pour permettre le contrôle de l'entrée. Se rendre au menu déroulant Setup (configuration), puis sélectionner l'option Terminal.

4 Mettre à jour les paramètres suivants : Receive (LF), Local Echo (enable). Les autres paramètres peuvent demeurer inchangés.

5 Une fois ces paramètres mis à jour, l'émulateur de terminal reconnaîtra le commutateur, permettant la saisie de commandes pour contrôler l'appareil. Le tableau suivant dresse une liste des commandes disponibles.

Commande Action

sw[x] [n] Permet de changer la source affichée sur la sortie sélectionnée. [x] est la sortie (1, 2, 3 ou 4) et [n] est la source souhaitée (A, B, C ou D). Par exemple, une commande de sw1 A permettrait d'afficher la source A sur la sortie 1.

PWD Permet de mettre le commutateur sous tension/hors tension.

STE Permet d'afficher l'état actuel de la sortie, affichant quelle source est affichée sur chaque sortie.

Garantie limitée de 1 an

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de un (1) an à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, EST LIMITÉE À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'un territoire à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
