B3214X1HDVC - Adaptateur vidéo Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur de présentation 4 ports 4K
Marque	Tripp Lite
Modèle	B321-4X1-HDVC
Connecteurs d'entrée	HDMI, DisplayPort, USB-C, VGA (mâles)
Connecteurs de sortie	HDMI (mâle), USB-A (mâle), USB-C (femelle)
Résolution maximale (HDMI, DisplayPort, USB-C)	4096 x 2160 @ 60 Hz (4:4:4)
Résolution maximale (VGA)	1920 x 1080 @ 60 Hz
Dimensions (H x L x P)	10,8 x 7,5 x 2,4 cm
Poids	0,35 kg
Température de fonctionnement	0 à 40 °C
Température de stockage	-15 à 50 °C
Humidité relative	0 à 85 %, sans condensation
Charge PD 3.0	20 V 5 A (90 W)
Longueur du câble HDMI intégré	2,44 m
Longueur des câbles pigtail	HDMI, DisplayPort, USB-C : 0,3 m ; VGA : 0,3 m ; USB : 0,9 m
Prise en charge HDR	Oui (via HDMI)
Prise en charge 3D	Oui
Prise en charge EDID	Oui
Fonctionnement	Plug-and-Play, commutation par bouton-poussoir
Garantie	1 an limitée

FOIRE AUX QUESTIONS - B3214X1HDVC Tripp Lite

Quelles sont les résolutions prises en charge par le Tripp Lite B3214X1HDVC ?

L'adaptateur prend en charge jusqu'à 4096 x 2160 @ 60 Hz (4:4:4) via HDMI, DisplayPort et USB-C, et jusqu'à 1920 x 1080 @ 60 Hz via VGA.

Puis-je charger mon ordinateur portable via l'entrée USB-C ?

Oui, le port USB-C prend en charge la charge PD 3.0 jusqu'à 90 W (20 V 5 A), mais 10 W sont réservés au fonctionnement du chipset, fournissant ainsi 90 W à la source.

Comment basculer entre les différentes sources vidéo ?

Il suffit d'appuyer sur le bouton-poussoir situé sur la face avant de l'appareil pour passer d'une source à l'autre.

Quels câbles sont inclus avec le produit ?

Le commutateur est livré avec des câbles pigtail intégrés : HDMI (2,44 m), DisplayPort (0,3 m), USB-C (0,3 m) et VGA (0,3 m). Un câble USB (0,9 m) est également intégré.

Le produit nécessite-t-il l'installation d'un logiciel ?

Non, il fonctionne en Plug-and-Play, aucun logiciel n'est requis pour une installation rapide et facile.

Quels types de connecteurs d'entrée sont disponibles ?

L'appareil dispose de quatre entrées : HDMI, DisplayPort, USB-C et VGA, toutes avec connecteurs mâles.

Le commutateur est-il compatible avec les résolutions 4K ?

Oui, il supporte le 4K à 60 Hz (4:4:4) sur les entrées HDMI, DisplayPort et USB-C.

Quelle est la longueur de la garantie ?

L'appareil bénéficie d'une garantie limitée d'un an contre les défauts de matériaux et de fabrication.

Puis-je utiliser cet adaptateur avec un projecteur VGA ?

Oui, l'entrée VGA prend en charge une résolution maximale de 1920 x 1080 @ 60 Hz, idéale pour les projecteurs.

Que signifient les voyants LED sur l'appareil ?

Un voyant vert indique la mise sous tension, tandis qu'un voyant orange signale la présence d'un signal d'entrée actif.

MODE D'EMPLOI B3214X1HDVC Tripp Lite

Commutateur de présentation 4 ports 4K

HDMI, DP, USB-C et VGA 1080p VGA vers HDMI avec câbles intégrés

Modèle : B321-4X1-HDVC

USB Type-C® et USB-C® sont des marques déposées de l'USB Implementers Forum

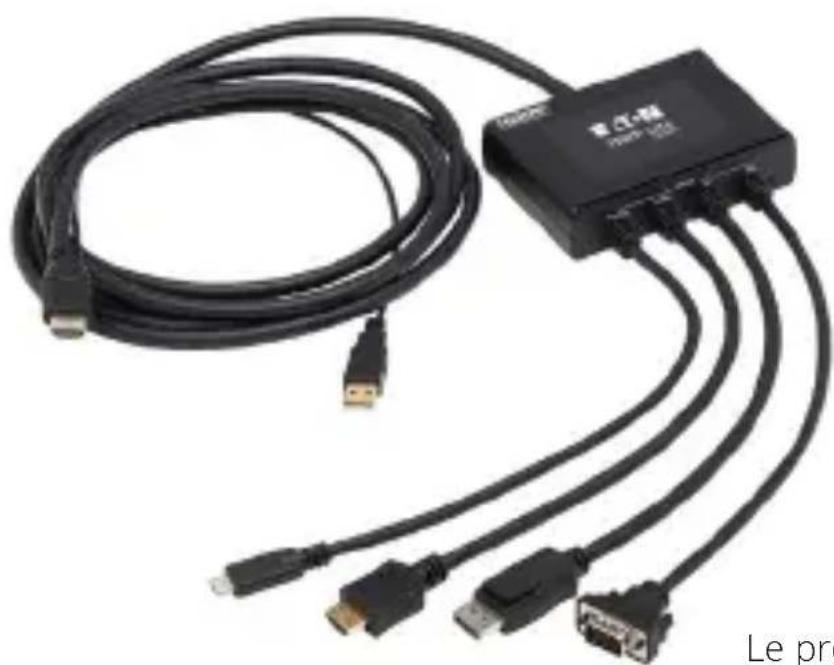

Le produit acheté peut différer de l'image.

Contenu de l'emballage

• Commutateur de présentation B321-4X1-HDVC 4 ports
• Manuel d'utilisation

Accessoires disponibles en option

• Câbles USB 3.1 Gen 1 ou Gen 2 type-C série U420
• Câbles USB-A vers USB-C série U038

Caractéristiques du produit

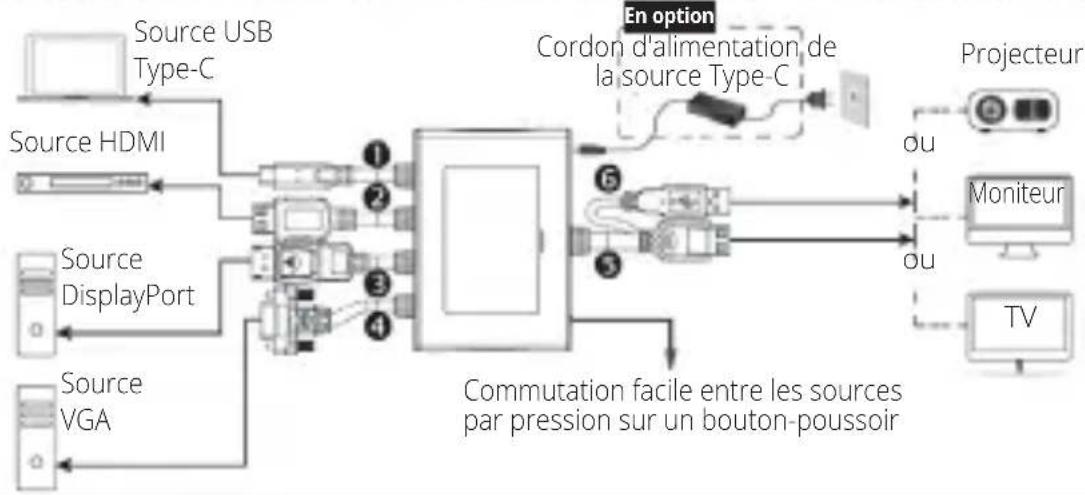

• Raccordement de jusqu'à 4 sources à un seul écran HDMI grâce au câble intégré de 2,44 m (8 pi)
• Commutation entre les 4 sources à l'aide d'un bouton-poussoir situé sur la face avant
• Prise en charge des formats vidéo HDMI, DisplayPort, USB-C et VGA

o HDMI : HDMI 2.0, HDCP 1.4/2.2, HDR, jusqu'à 4096 x 2160 @ 60 Hz (4:4:4) o DisplayPort : DisplayPort 1.2a, jusqu'à 4096 x 2160 @ 60 Hz (4:4:4) o USB-C : USB 3.1 Gen 1, chargement PD 90 W 3.0, jusqu'à 4096 x 2160 @ 60 Hz (4:4:4) o – VGA : jusqu'à 1920 x 1080 @ 60 Hz

Caractéristiques du produit

• Voyants LED vert et orange signalant la présence d'un signal d'entrée actif et la mise sous tension
• Prise en charge 3D et EDID. Le câble USB-C PD 3.0 intégré tolère jusqu'à 100 W (20 V 5 A) et fournit 90 W de puissance de charge à la source USB-C*
• Fonctionnement Plug-and-Play, aucun logiciel requis pour une mise en place facile et instantanée

10 W sont réservés au fonctionnement du chipset USB Type-C.

B321-4X1-HDVC

• Jusqu'à 0,3 m (1 pied) de cable pigtail USB Type-C en 4K à 60 Hz Jusqu'à 0,3 m (1 pied) de cable pigtail HDMI en 4K à 60 Hz Jusqu'à 0,3 m (1 pied) de cable pigtail DisplayPort en 4K à 60 Hz
• Jusqu'à 0,3 m (1 pied) de cable pigtail VGA en 1080p à 60 Hz
• Jusqu'à 2,4 m (8 pieds) de câble pigtail HDMI en 4K à 60 Hz
• Jusqu'à 0,9 m (3 pieds) de câble pigtail USB en 4K à 60 Hz

Caractéristiques techniques

Connecteurs d'entrée (mâles)	HDMI, DisplayPort, USB-C, VGA
Connecteurs de sortie	HDMI (mâle), USB-A (mâle), USB-C (femelle)
Résolution maximale	HDMI, DisplayPort, USB-C: 4096 x 2160 @ 60 Hz (4:4:4) VGA: 1920 x 1080 @ 60 Hz
Dimensions de l'appareil (H x L x P)	10,8 x 7,5 x 2,4 cm / 4,25 x 3 x 0,9 po.
Poids de l'appareil	0,35 kg / 0,77 lb
Température de fonctionnement	de 0 à 40 °C / de 32 à 104 °F
Température de stockage	de -15 à 50 °C / de 5 à 122 °F
Humidité relative	de 0 à 85 %, sans condensation
Chargement PD 3.0	20 V 5 A (90 W)

Garantie limitée d'un an

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période d'un (1) an à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite. Eaton. com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRESENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTS DE QUALITE MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéréur.

EN DEHORS DES CAS PREVUS CI-DESSUS, NOUS NE POURRONS EN AUCUN CAS ETRE TENUS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPECIAUX, ACCIDENTELS OU COLLATERAUX RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI NOUS AVONS ETÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts associés à des pertes de profits ou de revenus, à des pertes d'équipements, à des pertes de l'usage d'équipements, à des pertes de logiciels, à des pertes de données, au remplacement de produits, aux réclamations de tiers ou autres.

Informations sur la conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à:

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il est en fin de vie et devient un déchet

L'utilisation de cet équipement dans des applications de soutien à la vie où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraînerait une défaillance de l'équipement de soutien à la vie ou affecterait de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légèrement différer des produits réels.

Eaton 1000 Eaton Boulevard Cleveland, OH 44122 États-Unis Eaton.com

©2024 Eaton Tous droits réservés. Publication n° 23-10-142 / 93-3D5A_RevB Mars 2024
