B3214X1HDVC - Adattatore video Tripp Lite - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Commutatore di presentazione 4 porte 4K
Marca	Tripp Lite
Modello	B321-4X1-HDVC
Connettori di ingresso	HDMI, DisplayPort, USB-C, VGA (maschi)
Connettori di uscita	HDMI (maschio), USB-A (maschio), USB-C (femmina)
Risoluzione massima (HDMI, DisplayPort, USB-C)	4096 x 2160 @ 60 Hz (4:4:4)
Risoluzione massima (VGA)	1920 x 1080 @ 60 Hz
Dimensioni (A x L x P)	10,8 x 7,5 x 2,4 cm
Peso	0,35 kg
Temperatura di funzionamento	Da 0 a 40 °C
Temperatura di stoccaggio	Da -15 a 50 °C
Umidità relativa	Dallo 0 all'85%, senza condensa
Carica PD 3.0	20 V 5 A (90 W)
Lunghezza del cavo HDMI integrato	2,44 m
Lunghezza dei cavi pigtail	HDMI, DisplayPort, USB-C: 0,3 m; VGA: 0,3 m; USB: 0,9 m
Supporto HDR	Sì (tramite HDMI)
Supporto 3D	Sì
Supporto EDID	Sì
Funzionamento	Plug-and-Play, commutazione tramite pulsante
Garanzia	1 anno limitata

Domande frequenti - B3214X1HDVC Tripp Lite

Quali sono le risoluzioni supportate dal Tripp Lite B3214X1HDVC?

L'adattatore supporta fino a 4096 x 2160 @ 60 Hz (4:4:4) tramite HDMI, DisplayPort e USB-C, e fino a 1920 x 1080 @ 60 Hz tramite VGA.

Posso caricare il mio laptop tramite l'ingresso USB-C?

Sì, la porta USB-C supporta la carica PD 3.0 fino a 90 W (20 V 5 A), ma 10 W sono riservati per il funzionamento del chipset, fornendo quindi 90 W alla sorgente.

Come passare da una sorgente video all'altra?

Basta premere il pulsante situato sul pannello frontale del dispositivo per passare da una sorgente all'altra.

Quali cavi sono inclusi con il prodotto?

Il commutatore viene fornito con cavi pigtail integrati: HDMI (2,44 m), DisplayPort (0,3 m), USB-C (0,3 m) e VGA (0,3 m). Un cavo USB (0,9 m) è anch'esso integrato.

Il prodotto richiede l'installazione di un software?

No, funziona in modalità Plug-and-Play, nessun software è richiesto per una rapida e facile installazione.

Quali tipi di connettori di ingresso sono disponibili?

Il dispositivo dispone di quattro ingressi: HDMI, DisplayPort, USB-C e VGA, tutti con connettori maschi.

Il commutatore è compatibile con le risoluzioni 4K?

Sì, supporta il 4K a 60 Hz (4:4:4) sugli ingressi HDMI, DisplayPort e USB-C.

Qual è la durata della garanzia?

Il dispositivo beneficia di una garanzia limitata di un anno contro difetti di materiali e di fabbricazione.

Posso usare questo adattatore con un proiettore VGA?

Sì, l'ingresso VGA supporta una risoluzione massima di 1920 x 1080 @ 60 Hz, ideale per proiettori.

Cosa significano i LED sul dispositivo?

Un LED verde indica l'accensione, mentre un LED arancione segnala la presenza di un segnale di ingresso attivo.

MANUALE UTENTE B3214X1HDVC Tripp Lite

Switch per presentazioni a 4 porte 4K

HDMI, DP, USB-C e da VGA a HDMI a 1080p con cavi integrati

Modello:

B321-4X1-HDVC

USB Type-C® e

USB-C® sono

marchi registrati di

USB Implementers

Forum.

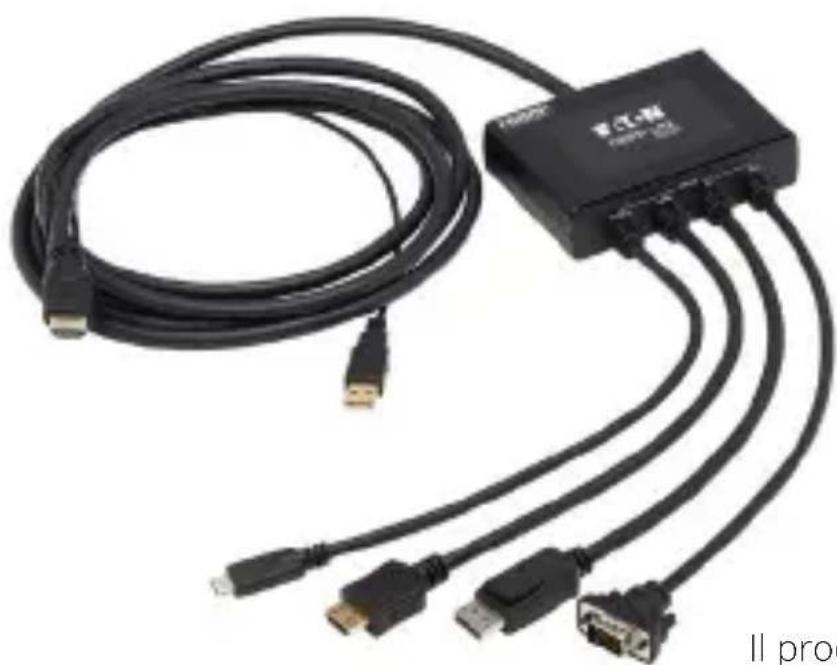

Il prodotto acquistato potrebbe differire dall'imagine.

English 1

Espanol 9

Français 16

Deutsch 24

Contenuto della confezione

• Switch per presentazioni a 4 porte B321-4X1-HDVC
• Manuale utente

Accessorio opzionali

• Cavi USB 3.1 Gen 1 o Gen 2 USB-C série U420
  Cavi da USB-A a USB-C série U038

Caratteristiche del prodotto

• Collega fino a 4 sorgenti a un singolo display HDMI col cavo integrato da 244 cm (8 piedi).
• Permette la commutazione tra 4 sorgenti tramite il pulsante sul pannello frontale.
• Support a formati video HDMI, DisplayPort, USB-C e VGA.

o HDMI: HDMI 2.0, HDCP 1.4/2.2, HDR, fino a 4.096 × 2.160 a 60 ~Hz (4:4:4)
o DisplayPort: DisplayPort 1.2a, fino a 4.096 x 2.160 a 60 Hz (4:4:4)
o USB-C: USB 3.1 Gen 1, ricarica PD 3.0 da 90 W, fino a 4.096 × 2.160 a 60Hz (4:4:4)
o – VGA: fino a 1.920 x 1.080 a 60 Hz

Caratteristiche del prodotto

• Gli indicatori LED verde e arancione segnalano la presenza di un ingressso attivo e l'alimentazione.
• Supporta il 3D e l'EDID.
• Il cavo USB-C PD 3.0 integrato può supportare sono a 100 W (20 V 5 A) e fornisce 90 W di potenza per la ricarica della sorgente USB-C*.
• Funzionamento plug and play dati la necessità di altri software, per un'installazione facile e immediata.

*10 W sono riservati alla funzionalità delsystema chipset USB Type-C.

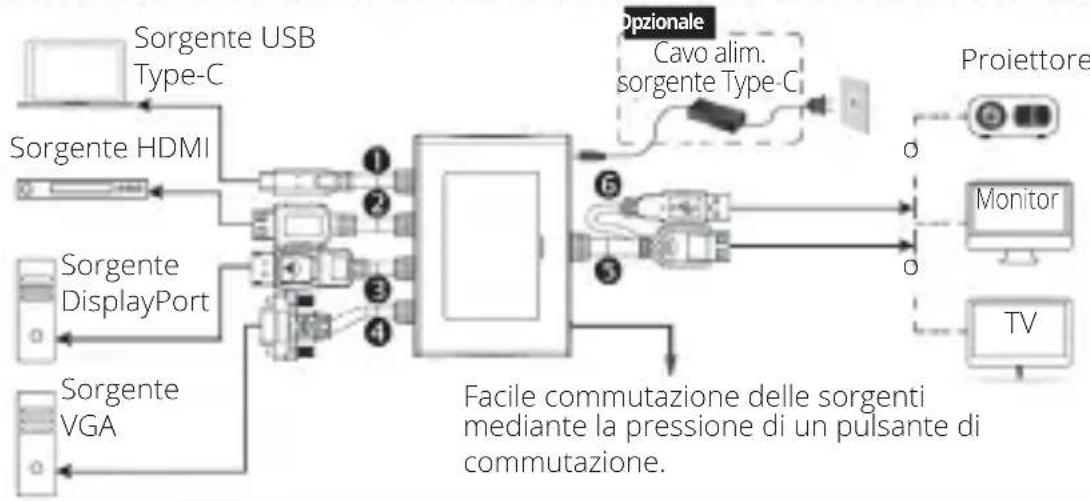

Installazione

B321-4X1-HDVC

USB Type-C pigtail fino a 0,3 m (1 ft) a 4K e 60 Hz
HDMI pigtail fino a 0,3 m (1 ft) a 4 K @ 60 Hz
DisplayPort pigtail fino a 0,3 m (1 ft) a 4K e 60 Hz
VGA pigtail fino a 0,3 m (1 ft) a 1080p e 60 Hz
HDMI pigtail fino a 2,4 m (8 ft) a 4K e 60 Hz
Cavo di alimentazione USB pigtail fino a 0,9 m (3 ft) a 4K e 60 Hz

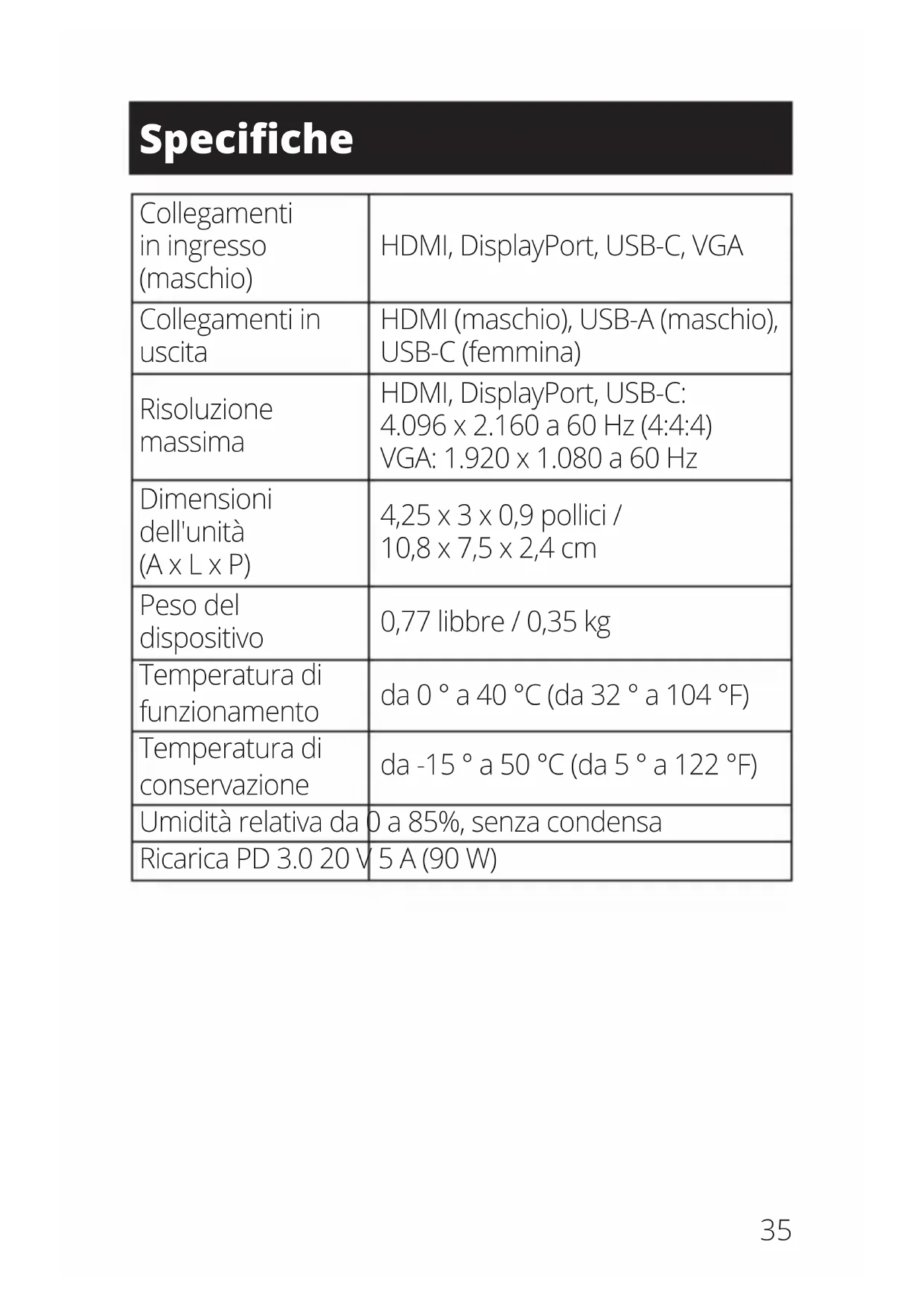

Specifiche

Collegamenti in ingressso (maschio)	HDMI, DisplayPort, USB-C, VGA
Collegamenti in uscita	HDMI (maschio), USB-A (maschio), USB-C (femmina)
Risoluzione massima	HDMI, DisplayPort, USB-C: 4.096 x 2.160 a 60 Hz (4:4:4) VGA: 1.920 x 1.080 a 60 Hz
Dimensioni dell'unità (A x L x P)	4,25 x 3 x 0,9 pollici / 10,8 x 7,5 x 2,4 cm
Peso del disposativo	0,77 libbre / 0,35 kg
Temperatura di funzionamento	da 0° a 40 °C (da 32° a 104 °F)
Temperatura di conservazione	da -15° a 50 °C (da 5° a 122 °F)
Umidità relativa da	0 a 85%,enza condensa
Ricarica PD 3.0 20 V	5 A (90 W)

Garanzia

Garanzia limitata di 1 anno

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di un anno

(1) alla data di acquirev iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a notre esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Triplite.

Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA,

ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITA E DI IDONEITA PER UNO SCOP

PARTICOLARE. Alcuni stati non consentono la limitazione o l'escludione delle garanzie implicite; pertanto, le suddette limitazioni o escludioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI,

INDIRETTI, SPECIALI, INCIDENTALO CONSEQUENZIALI

DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITA DI TALI DANNI. In particolare, non siamo responsabili di eventualiosti, come ad es.

il lucro cessante o il mancato guadagno, la perdita di

attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, iosti relativi alle soluzioni alternative, le pretese di terzi o altri.

Garanzia

Informazioni sulla conformità alla Direttiva RAEE per clienti e riciclatori (Unione Europea)

Ai sensi della Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da agli singolo Paese)
• Restituire la nuova apparecchiatura per il ricerca quando esta diventa un rifuito.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di supporto vitale, in cui si puòvolmente prevedere che un guasto del dispositivo possa causare il malfunzionamento dell'apparecchiatura di supporto vitale o comprometerne in modo significativo la sicurezza o l'efficacia.

Eaton ha una politica di miglioramento continuo. Le specifiche sono soggetti a modifiche alla cun preawviso. Le fot e le illustrazioni possono differire leggermente dai prodotti reali.

EAT-N

Tutti i diritti riservati

Pubblicazione n.

23- 10- 142 /

93-3D5A_ReVB

Marzo 2024

933D5A

Eaton è un marchio registrato.

Tutti i marchi commerciali sono di proprietà dei rispettivi titolari.
