MANUALE UTENTE B156E0028KK Tripp Lite

Hub di trasporto multi-stream DisplayPort v1.4 su kit di estensione Cat6

Modelli: (Uscita

DisplayPort)

B156E-002-8K-K,

B156E-003-8K-K

(Uscita HDMI)

B156E-002-H8K-K,

B156E-003-H8K-K

English 1

Español 18

Français 34

Deutsch 50

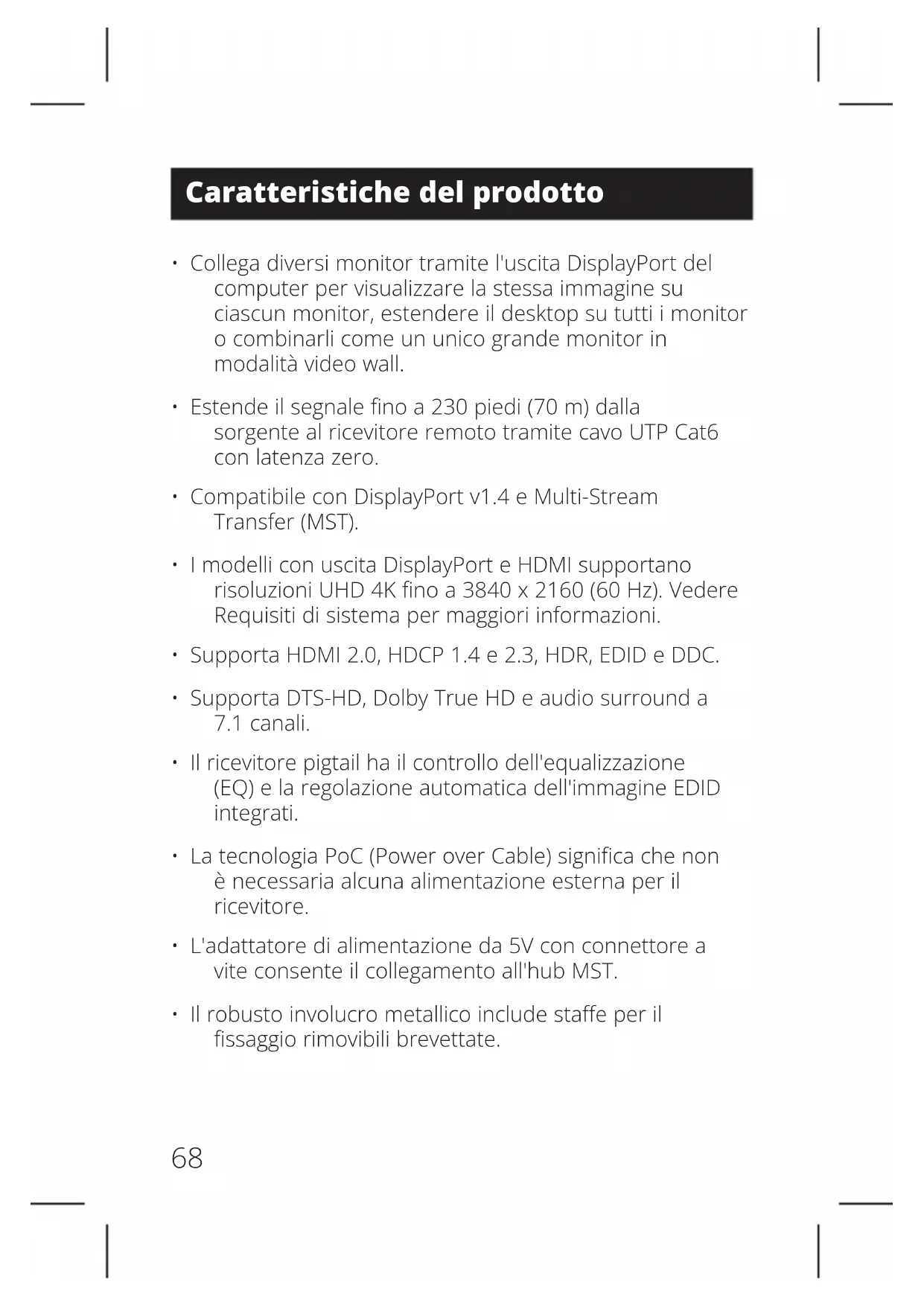

Caratteristiche del prodotto

• Collega diversi monitor tramite l'uscita DisplayPort del computer per visualizzare la stessa immagine su ciascun monitor, estendere il desktop su tutti i monitor o combinarli come un unico grande monitor in modalità video wall.
• Estende il segnale fino a 230 piedi (70 m) dalla sorgente al ricevitore remoto tramite cavo UTP Cat6 con latenza zero.
• Compatibile con DisplayPort v1.4 e Multi-Stream Transfer (MST).
• I modelli con uscita DisplayPort e HDMI supportano risoluzioni UHD 4K fino a 3840 x 2160 (60 Hz). Vedere Requisiti di sistema per maggiori informazioni.
  • Supporta HDMI 2.0, HDCP 1.4 e 2.3, HDR, EDID e DDC.
• Supporta DTS-HD, Dolby True HD e audio surround a 7.1 canali.
• Il ricevitore pigtail ha il controllo dell'equalizzazione (EQ) e la regolazione automatica dell'immagine EDID integrati.
• La tecnologia PoC (Power over Cable) significa che non è necessaria alcuna alimentazione esterna per il ricevitore.
• L'adattatore di alimentazione da 5V con connettore a vite consente il collegamento all'hub MST.
• Il robusto involucro metallico include staffe per il fissaggio rimovibili brevettate.

Requisiti di sistema

• Un computer con una scheda grafica compatibile con DisplayPort v1.4 (ad es. AMD Radeon con Tecnologia AMD Eyefinity). Retrocompatibile con la maggior parte dei dispositivi DisplayPort 1.1a che funzionano con driver grafici attuali. Il set di funzionalità è limitato a quello dei dispositivi collegati (ad es. potrebbe essere limitato alla sola visualizzazione in modalità Clone/Mirror). La compatibilità con vecchie schede grafiche non è garantita.
• macOS X non supporta MST per i processori grafici NVIDIA e Intel, limitando la visualizzazione video alla modalità mirror sui monitor collegati.
• La larghezza di banda del DisplayPort 1.4 è di 32,4 Gbps. I monitor ad alta risoluzione occupano una larghezza di banda maggiore.
• Sebbene i monitor DisplayPort e HDMI supportino risoluzioni video fino a 3840 x 2160 sui singoli monitor, il numero di monitor 4K collegabili contemporaneamente è limitato. Ad esempio, se si collegano contemporaneamente 4 monitor, la risoluzione sui monitor collegati verrà limitata a 1080p. Sono possibili risoluzioni più elevate in modalità video wall (ad es. 3840 x 6480 in un video wall 1x3, 11520 x 2160 in un video wall 3x1, ecc).

Requisiti di sistema

- Risoluzione massima: la seguente tabella spiega la risoluzione massima di entrambi i modelli. Il dispositivo sorgente (PC) richiede una scheda video compatibile con DisplayPort 1.4.

Modalità(uscita per DisplayPort o HDMI) Display		1 Display 2
ModalitàVideo Wall	1x2	3840 x 4320 a 60 Hz
	2x1	7680 x 2160 a 60 Hz
ModalitàDesktop Esteso		3840 x 2160a 60 Hz	3840 x 2160 a 60 Hz
ModalitàMirror		3840 x 2160a 60 Hz	3840 x 2160 a 60 Hz
Modalità(uscita per DisplayPort o HDMI) Display		1 Display 2 Display 3
ModalitàVideo Wall	1x3	3840 x 6480 a 60 Hz
	3x1	11520 x 2160 a 60 Hz
ModalitàDesktop Esteso		3840 x 2160a 60 Hz	3840 x 2160a 60 Hz	3840 x 2160a 60 Hz
ModalitàMirror		3840 x 2160a 60 Hz	3840 x 2160a 60 Hz	3840 x 2160a 60 Hz
Note:In modalità Mirror, lo stesso contenuto può essere visualizzato solo su 2 schermi.Rimuovendo il software del driver della scheda grafica,è possibile ottenere il mirroring su 3 schermi.

- Se si utilizza una sorgente 8K con display 8K connessi alle porte di uscita, potrebbero insorgere problemi di larghezza di banda che limitano la capacità delle singole porte di uscita.

Contenuto della confezione

• Hub trasmettitore MST DisplayPort
- Ricevitore pigtail DisplayPort o HDMI
- Alimentazione esterna (Ingresso: 100-240V, 50/60 Hz, 0,6A; Uscita: 24V 1A)
- Guida rapida

Accessori opzionali

• Cavi HDMI 8K a 60 Hz P568-0XX-8K6
• Cavi HDMI 2.0 serie P568-XXX-2A o P569-XXX-CERT
• Cavi DisplayPort 1.4 serie P580
• Cavi Cat6 24 AWG a filo solido serie N202

Istruzioni di montaggio

Le immagini che seguono illustrano come fissare le staffe di montaggio in dotazione per le diverse installazioni.

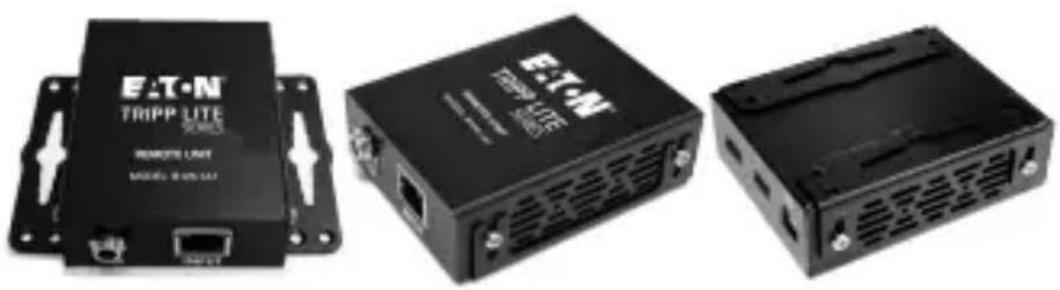

Note:

- I modelli mostrati di seguito sono solo a scopo illustrativo. Il prodotto può variare a seconda del numero di modello, delle dimensioni o dell'orientamento delle porte.

- Solo l'Hub MST DisplayPort può essere montato. Il ricevitore è un'unità di tipo pigtail che si collega direttamente al display.

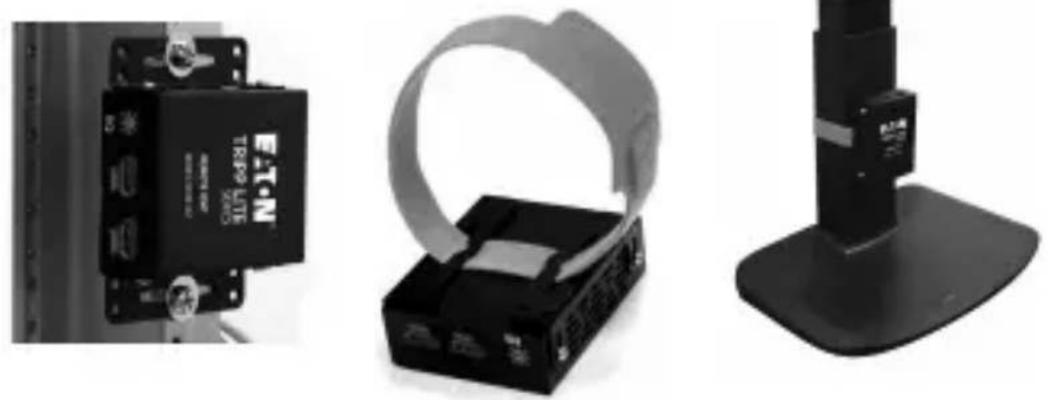

Montaggio a parete

Montaggio su rack da 19 pollici

Prima dell'installazione

Prima dell'installazione, si prega di verificare le seguenti impostazioni delle sorgenti e dei display:

• Impostare il display a 60 Hz. Ricontrollare le impostazioni di fabbrica, potrebbe essere impostata una frequenza (Hz) predefinita inferiore rispetto a quella pubblicizzata.
• Accertarsi che l'ingresso del monitor sia impostato su HDMI 2.0. Alcuni display potrebbero essere impostati di default su HDMI 1.4.
• Verificare che il monitor abbia la funzionalità HDR attivata. Alcuni display possono avere questa funzionalità disattivata come impostazione di fabbrica.
• Verificare se l'impostazione Ultra HD (UHD) Deep Color è abilitata sul display. Confermare col produttore del display quali porte HDMI supportano UHD Deep Color.

Nota: per collegare un monitor locale all' installazione, potrebbe essere necessario disabilitare l'impostazione UHD Deep Color sul display locale per poter raggiungere la risoluzione 4K a 60 Hz.

Installazione

Note:

• Eseguire un test per assicurarsi che l'intera installazione funzioni correttamente prima di tirare i cavi attraverso i soffitti/le pareti.
• Per raggiungere la massima distanza e le massime prestazioni, utilizzare un cavo Cat6 24 AWG a filo solido. L'utilizzo di un cavo Cat6 a fili intrecciati o con un calibro (AWG) superiore a 24 AWG avrà come risultato una minore distanza di estensione. I cavi di calibro superiore, ad esempio 26 AWG, hanno una capacità di trasmissione più limitata rispetto ai cavi di calibro inferiore. I cavi Cat6 della serie N202 sono fabbricati con cavi 24 AWG a filo solido.
• Grazie alla tecnologia PoC (Power over Cable) integrata nei trasmettitori, non è necessaria l'alimentazione esterna per i ricevitori pigtail.
• Prima dell'installazione, accertarsi che il driver grafico sia aggiornato installando l'ultimo driver disponibile. L'Hub MST è retrocompatibile con la maggior parte dei dispositivi DisplayPort 1.1a che funzionano con driver grafici attuali. Il set di funzionalità è limitato a quello dei dispositivi collegati (ad es. potrebbe essere limitato alla sola visualizzazione in modalità Clone/Mirror). La compatibilità con vecchie schede grafiche non è garantita.

Installazione

1. Assicurarsi che tutte le apparecchiature dell'installazione siano spente.
2. Utilizzando un cavo DisplayPort 1.4, collegare la sorgente DisplayPort all'ingresso DisplayPort del trasmettitore MST, OPPURE, utilizzando un cavo HDMI, collegare la sorgente HDMI all'ingresso HDMI del trasmettitore MST.
3. Utilizzando un cavo Cat6, collegare la porta RJ45 del trasmettitore MST alla porta RJ45 del ricevitore pigtail.
4. Ripetere il passaggio 3 per ogni display aggiuntivo da collegare.
5. Collegare il ricevitore pigtail al display.
6. Accendere i display collegati.
7. Collegare l'alimentazione elettrica esterna al trasmettitore MST. Collegarlo a una presa a muro o a un dispositivo di protezione da sovratensione, un'unità di distribuzione dell'alimentazione (PDU) o un gruppo di continuità (UPS). Il LED (verde) POWER sul trasmettitore MST si accenderà per indicare che l'unità sta ricevendo energia dall'alimentazione elettrica esterna. Il LED (verde) POWER sul ricevitore pigtail si accenderà per indicare che l'unità sta ricevendo energia dall'unità trasmittente locale attraverso la tecnologia PoC.
8. Accendere la sorgente DisplayPort.
9. Il LED RJ45 arancione si accenderà sia sul trasmettitore MST che sul ricevitore pigtail per indicare che il segnale della sorgente viene ricevuto dal display. La schermata dovrebbe ora apparire sul display collegato.
10. Utilizzare la schermata delle impostazioni di visualizzazione della scheda video per regolare il video sui display collegati.

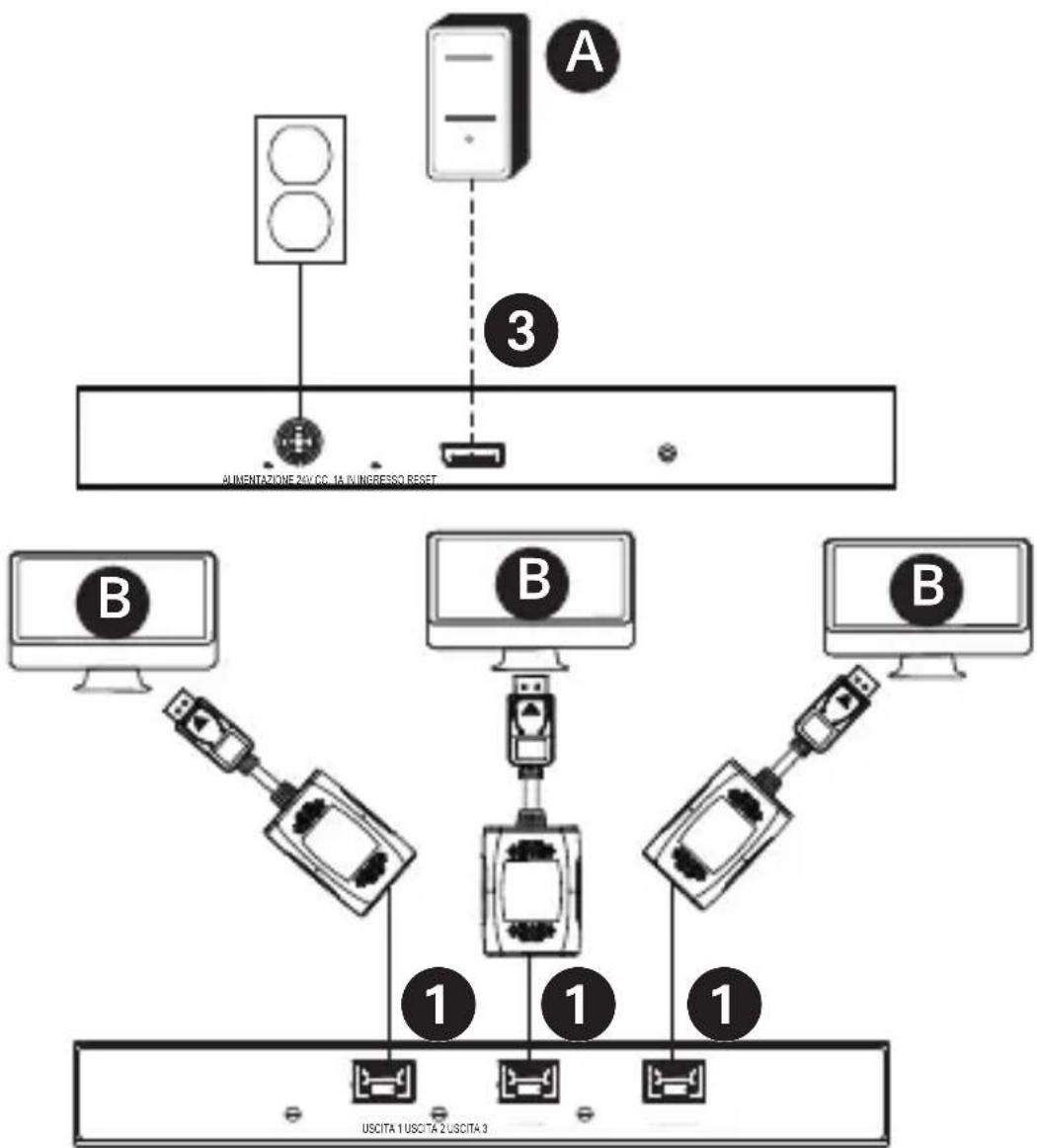

Schemi di installazione

B156E-003-8K-K

Nota: il B156E-002-8K-K è identico al B156E-003-8K-K, tranne per il fatto che ha solo due uscite.

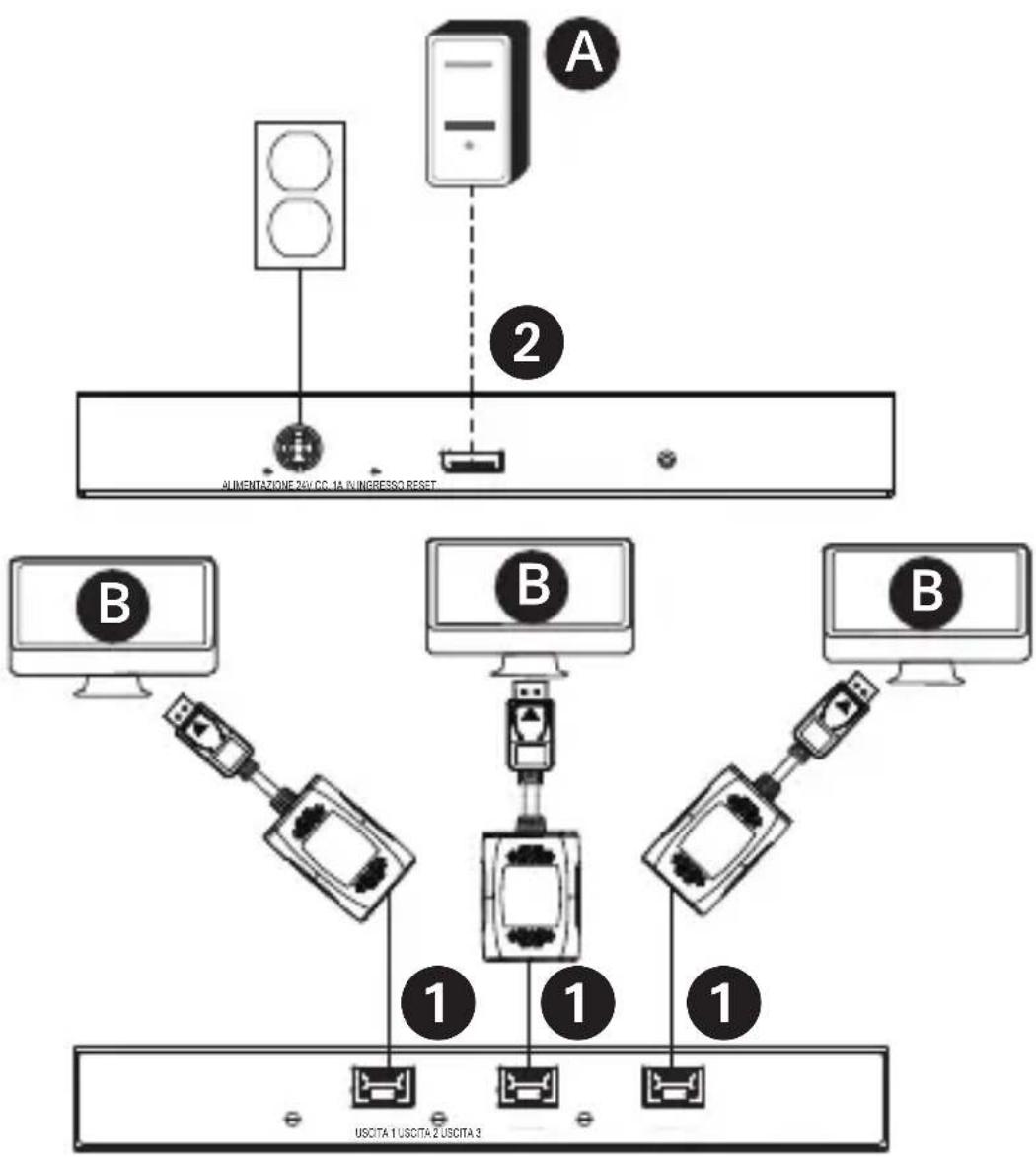

Schemi di installazione

B156E-003-H8K-K

Nota: il B156E-002-H8K-K è identico al B156E-003-H8K-K, tranne per il fatto che ha solo due uscite.

Schemi di installazione

Collegamenti dei cavi

① Cavo Cat6 a filo solido fino a 230 piedi (70 m) a 4K / 60 Hz
② Cavo HDMI 2.0 fino a 15 piedi (4,5 m) a 4K / 60 Hz
3 Cavo DisplayPort fino a 15 piedi (4,5 m) a 4K / 60 Hz

Componenti collegati

A Sorgente DisplayPort o HDMI
B Display 4K

Risoluzione dei problemi

Se non si riuscisse a ottenere un'immagine accettabile dopo aver seguito le istruzioni di installazione, provare a seguire questi suggerimenti per la risoluzione dei problemi.

1. I dispositivi utilizzano i driver grafici più recenti?

In caso contrario, scaricare gli ultimi driver grafici per i dispositivi. L'Hub MST è retrocompatibile con la maggior parte dei dispositivi DisplayPort 1.1a che funzionano con driver grafici attuali. Il set di funzionalità è limitato a quello dei dispositivi collegati (ad es. potrebbe essere limitato alla sola visualizzazione in modalità Clone/Mirror). La compatibilità con vecchie schede grafiche non è garantita.

2. Premere il pulsante reset dell'hub per resettare il segnale inviato ai display collegati.

Risoluzione dei problemi

1. L'alimentatore esterno in dotazione è collegato a una fonte di alimentazione funzionante? Affinché il prodotto funzioni correttamente, deve essere collegato e ricevere energia dall'alimentatore esterno in dotazione.
2. La sorgente DisplayPort e i monitor collegati erano spenti prima dell'installazione? In caso contrario, riavviare il computer.
3. Che risoluzione si vuole raggiungere su ciascun monitor? DisplayPort 1.4 ha una larghezza di banda di 32,4 Gbps e i monitor ad alta risoluzione occupano una larghezza di banda maggiore. Sebbene i monitor DisplayPort e HDMI supportino risoluzioni video fino a 3840 x 2160 sui singoli monitor, il numero di monitor 4K collegabili contemporaneamente è limitato. Ad esempio, se si collegano contemporaneamente 4 monitor, la risoluzione sui monitor collegati verrà limitata a 1080p. Sono possibili risoluzioni più elevate in modalità video wall (ad es. 3840 x 6480 in un video wall 1x3, 11520 x 2160 in un video wall 3x1, ecc).
4. Che lunghezza ha il cavo che si sta utilizzando? La lunghezza massima del cavo tra l'hub e i monitor collegati non deve superare i 15 piedi (4,6 m).
5. Che tipo di cavi si stanno utilizzando? Un cavo inferiore può portare ad avere prestazioni scadenti. È importante utilizzare cavi che supportino la risoluzione video che si vuole raggiungere. Si raccomanda di utilizzare i cavi elencati nella sezione Accessori opzionali, in quanto sono stati testati per funzionare con questi Hub MST.
6. Testare i cavi per assicurarsi che funzionino correttamente. Per esempio, collegare i cavi DisplayPort o HDMI tra una sorgente e una configurazione di display che si sa essere funzionante per determinare se il cavo funziona correttamente.

Specifiche

Distanza massima dal display	230 piedi (70 m)
Massima profondità di colore supportata	12-bit Deep Color
Supporto HDR Sì
Specifiche HDMI 2.0
Specifiche DisplayPort 1.4
Sottocampionamento della crominanza	RGB, YCC444, YCC422, YCC420
HDCP 1.4 e 2.3
Supporto video 3D Sì
Audio LPCM a 2 canali, AC3	DTS, profondità fino a 24 bit, frequenza di campionamento fino a 192 KHz
Chipset Sì
Supporto estensione IR o RS-232	No
Supporto CEC (Consumer Electronic Control)	No
Driver necessari Nessuno
Intervallo temperatura di funzionamento	Da 32° a 104°F / Da 0° a 40°C
Intervallo temperatura di stoccaggio	Da 5° a 122°F / Da -15° a 50°C
Umidità relativa Da 0% a 85% senza condensazione
Materiale struttura Plastica ABS
Placcatura connettori/ contatti	Nichel/Oro

Garanzia

GARANZIA LIMITATA DI 1 ANNO

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e di fabbricazione per un periodo di un anno (1) dalla data di acquisto iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti.

Visitare Tripplite.Eaton.com/support/product-returns prima di rimandare indietro qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare, non siamo responsabili di alcun costo, come la perdita di profitti o ricavi, la perdita di attrezzature, la perdita di utilizzo di attrezzature, la perdita di software, la perdita di dati, i costi dei sostituti, i reclami di terzi o altro.

Eaton persegue una politica di miglioramento continuo. Le specifiche tecniche sono soggette a modifiche senza alcun preavviso.
