BEDIENUNGSANLEITUNG B156E0028KK Tripp Lite

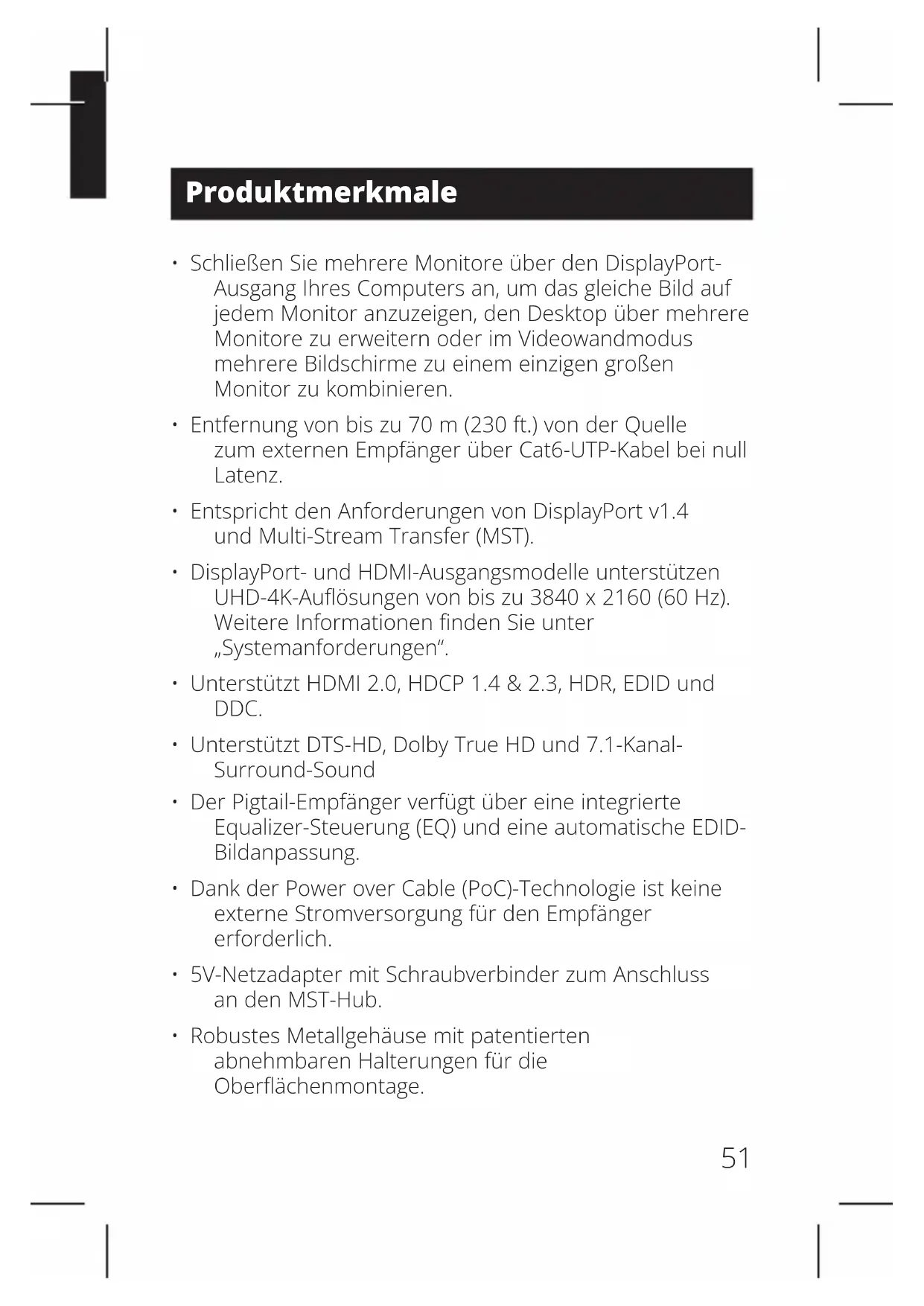

• Schließen Sie mehrere Monitore über den DisplayPort- Ausgang Ihres Computers an, um das gleiche Bild auf jedem Monitor anzuzeigen, den Desktop über mehrere Monitore zu erweitern oder im Videowandmodus mehrere Bildschirme zu einem einzigen großen Monitor zu kombinieren.

• Entfernung von bis zu 70 m (230 ft.) von der Quelle zum externen Empfänger über Cat6-UTP-Kabel bei null Latenz.

• Entspricht den Anforderungen von DisplayPort v1.4 und Multi-Stream Transfer (MST).

• DisplayPort- und HDMI-Ausgangsmodelle unterstützen UHD-4K-Auflösungen von bis zu 3840 x 2160 (60 Hz). Weitere Informationen finden Sie unter „Systemanforderungen“.

• Unterstützt HDMI 2.0, HDCP 1.4 & 2.3, HDR, EDID und DDC.

• Unterstützt DTS-HD, Dolby True HD und 7.1-Kanal- Surround-Sound

• Der Pigtail-Empfänger verfügt über eine integrierte Equalizer-Steuerung (EQ) und eine automatische EDID- Bildanpassung.

• Dank der Power over Cable (PoC)-Technologie ist keine externe Stromversorgung für den Empfänger erforderlich.

• 5V-Netzadapter mit Schraubverbinder zum Anschluss an den MST-Hub.

• Robustes Metallgehäuse mit patentierten abnehmbaren Halterungen für die Oberflächenmontage.52 Systemanforderungen

• Ein Computer mit einer DisplayPort v1.4-kompatiblen Grafikkarte (z.B. AMD Radeon mit AMD-Eyefinity- Technologie). Abwärtskompatibel mit den meisten DisplayPort 1.1a-Geräten mit aktuellen Grafiktreibern. Der Funktionsumfang ist auf den des angeschlossenen Geräts beschränkt (z. B. ist möglicherweise nur eine Anzeige im Klon-/Spiegelmodus möglich). Die Kompatibilität mit älteren Grafikkarten ist nicht gewährleistet.

• macOS X unterstützt MST für NVIDIA- und Intel- Grafikprozessoreinheiten nicht und beschränkt die Videoanzeige auf den angeschlossenen Monitoren auf den Spiegelmodus.

• Die DisplayPort 1.4-Bandbreite beträgt 32,4 Gbit/s. Monitore mit höherer Auflösung beanspruchen mehr Bandbreite.

• DisplayPort- und HDMI-Monitore unterstützen zwar Videoauflösungen von bis zu 3840 x 2160 auf einzelnen Monitoren, doch die Anzahl der gleichzeitig angeschlossenen 4K-Monitore ist begrenzt. Wenn Sie zum Beispiel 4 Monitore gleichzeitig anschließen, können Sie nur 1080p-Monitore anschließen. Bei der Anzeige im Videowandmodus sind höhere Auflösungen möglich (z. B. 3840 x 6480 bei einer 1x3-Videowand, 11520 x 2160 bei einer 3x1-Videowand usw.)53 Systemanforderungen

• Maximale Auflösung: Die folgende Tabelle erläutert die maximale Auflösung beider Modelle. Das Quellgerät (PC) benötigt eine mit DisplayPort 1.4 kompatible Grafikkarte. Modus (Ausgang für DisplayPort oder HDMI) Display 1 Display 2 Videowand- modus 1x2 3840 x 4320 bei 60 Hz 2x1 7680 x 2160 bei 60 Hz Erweiterter Desktop-Modus 3840x2160 bei 60 Hz 3840 x 2160 bei 60 Hz Spiegelmodus 3840x2160 bei 60 Hz 3840 x 2160 bei 60 Hz Modus (Ausgang für DisplayPort oder HDMI) Display 1 Display 2 Display 3 Videowand- modus 1x3 3840 x 6480 bei 60 Hz 3x1 11520 x 2160 bei 60 Hz Erweiterter Desktop-Modus 3840x2160 bei 60 Hz 3840 x 2160 bei 60 Hz 3840 x 2160 bei 60 Hz Spiegelmodus 3840 x 2160 bei 60 Hz 3840 x 2160 bei 60 Hz 3840 x 2160 bei 60 Hz Hinweise:

• Im Spiegelmodus kann der gleiche Inhalt nur auf 2 Bildschirmen angezeigt werden.

• Durch das Entfernen der Treibersoftware für die Grakkarte können Sie die Anforderung der Spiegelung von 3 Bildschirmen erfüllen.

• Bei Verwendung einer 8K-Quelle mit 8K-Display(s), die an die Ausgangsports angeschlossen sind, kann es zu Bandbreitenproblemen kommen, die die Leistungsfähigkeit einzelner Ausgangsports einschränken.54 Lieferumfang

• DisplayPort MST-Sender-Hub

• DisplayPort- oder HDMI-Pigtail-Empfänger

• Externes Netzteil (Eingang: 100-240V, 50/60 Hz, 0,6A; Ausgang: 24V 1A)

• Quick Start Guide Optionales Zubehör

• P568-0XX-8K6 8K bei 60 Hz HDMI-Kabel

• HDMI 2.0-Kabel der P569-XXX-CERT- oder P568-XXX- 2A-Serie

• DisplayPort 1.4-Kabel der P580-Serie

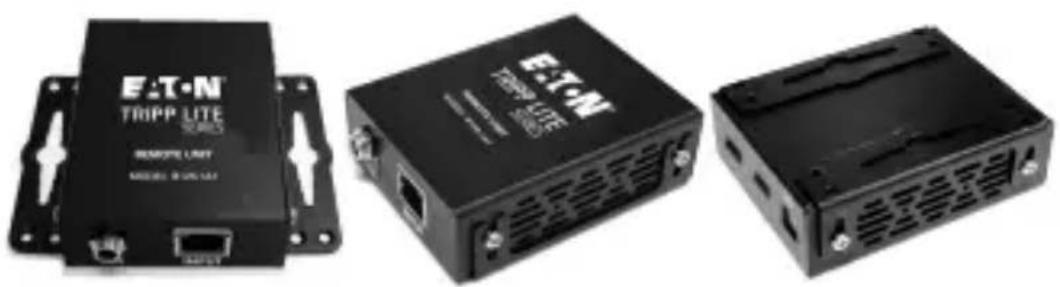

• Cat6-24 AWG-Volldrahtkabel der N202-Serie55 Montageanleitung Die folgenden Abbildungen zeigen, wie die mitgelieferten Montagehalterungen für unterschiedliche Installationen angebracht werden können. Hinweise:

• Die unten abgebildeten Modelle dienen nur zur Veranschaulichung. Ihr Produkt kann je nach Modellnummer, Größe oder Ausrichtung des Anschlusses variieren.

• Es kann nur der DisplayPort-MST-Hub montiert werden. Der Empfänger ist ein Pigtail-Gerät, das direkt an das Display angeschlossen wird. Wandmontage 19"-Rack-Montage56 Vor der Installation Bitte überprüfen Sie vor der Installation die folgenden Einstellungen Ihrer Quelle(n) und Ihres Bildschirms bzw. Ihrer Bildschirme:

• Stellen Sie die Anzeige auf 60 Hz ein. Überprüfen Sie die Werkeinstellungen, da die Standardeinstellungen auf eine niedrigere Frequenz (Hz) als angegeben eingestellt sein können.

• Stellen Sie sicher, dass die Eingangseinstellung Ihres Monitors auf HDMI 2.0 eingestellt ist. Bei einigen Bildschirmen kann die Standardeinstellung HDMI 1.4 lauten.

• Vergewissern Sie sich, dass auf Ihrem Monitor die HDR- Funktion aktiviert ist. Bei einigen Bildschirmen ist diese Funktion möglicherweise werkseitig deaktiviert.

• Prüfen Sie, ob die Einstellung Ultra HD (UHD) Deep Color auf Ihrem Bildschirm aktiviert ist. Erkundigen Sie sich beim Hersteller Ihres Displays, welche HDMI- Anschlüsse UHD Deep Color unterstützen. Hinweis: Wenn Sie einen lokalen Monitor an Ihre Installation anschließen möchten, muss die UHD Deep Color- Einstellung auf Ihrem lokalen Display möglicherweise deaktiviert werden, um eine 4K bei 60 Hz-Auflösung zu erzielen.57 Installation Hinweise:

• Prüfen Sie, dass die gesamte Installation ordnungsgemäß funktioniert, bevor Sie Kabel durch Decken/Wände ziehen.

• Verwenden Sie ein 24 AWG Cat6-Volldrahtkabel, um die maximale Entfernung und Leistung zu erreichen. Die Verwendung von Cat6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt (AWG) als 24AWG führt zu einer kürzeren Verlängerungsstrecke. Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere Übertragungsfähigkeit als Kabel mit niedrigerem Querschnitt. Die Cat6-Kabel der N202-Serie bestehen aus 24 AWG-Volldrahtkabeln.

• Dank der in den Sendern integrierte Power over Cable (PoC)-Technologie ist für Pigtail-Empfänger keine externe Stromversorgung erforderlich.

• Stellen Sie vor der Installation sicher, dass Ihr Grafiktreiber auf dem neuesten Stand ist, indem Sie den neuesten verfügbaren Treiber installieren. Der MST-Hub ist mit den meisten DisplayPort 1.1a-Geräten mit aktuellen Grafiktreibern abwärtskompatibel. Der Funktionsumfang ist auf die Fähigkeiten des angeschlossenen Geräts beschränkt (z. B. ist vielleicht nur eine Anzeige im Klon-/Spiegelmodus möglich). Die Kompatibilität mit älteren Grafikkarten ist nicht gewährleistet.58 Installation

1. Stellen Sie sicher, dass alle Geräte in der Installation

2. Verbinden Sie die DisplayPort-Quelle über ein DisplayPort

1.4-Kabel mit dem DisplayPort-Eingang am MST-Sender ODER verbinden Sie die HDMI-Quelle über ein HDMI- Kabel mit dem HDMI-Eingang am MST-Sender.

3. Verbinden Sie mit einem Cat6-Kabel den RJ45-Anschluss

des MST-Senders mit dem RJ45-Anschluss des Pigtail- Empfängers.

4. Wiederholen Sie Schritt 3 für jeden weiteren BIldschirm,

den Sie anschließen möchten.

5. Schließen Sie den Pigtail-Empfänger an den Bildschirm an.

6. Schalten Sie die angeschlossenen Bildschirme ein.

7. Schließen Sie die externe Stromversorgung an den MST-

Sender an. Schließen Sie sie an eine verfügbare Steckdose oder einen Überspannungsschutz, eine Stromverteilungseinheit (PDU) oder eine unterbrechungsfreie Stromversorgung (USV) an. Die (grüne) POWER-LED am MST-Sender leuchtet auf, um anzuzeigen, dass das Gerät von der externen Stromversorgung mit Strom versorgt wird. Die (grüne) POWER-LED am Pigtail-Empfänger leuchtet auf, um anzuzeigen, dass das Gerät über die PoC-Technologie Strom von der lokalen Sendeeinheit erhält.

8. Schalten Sie die Stromzufuhr zur DisplayPort-Quelle ein.

9. Die orangefarbene RJ45-LED leuchtet sowohl am MST-

Sender als auch am Pigtail-Empfänger auf, um anzuzeigen, dass ein Signal von der Quelle auf dem Bildschirm empfangen wird. Die Bildschirmanzeige sollte nun auf dem/den angeschlossenen Display/s erscheinen.

10. In den Anzeigeeinstellungen Ihrer Videokarte können Sie

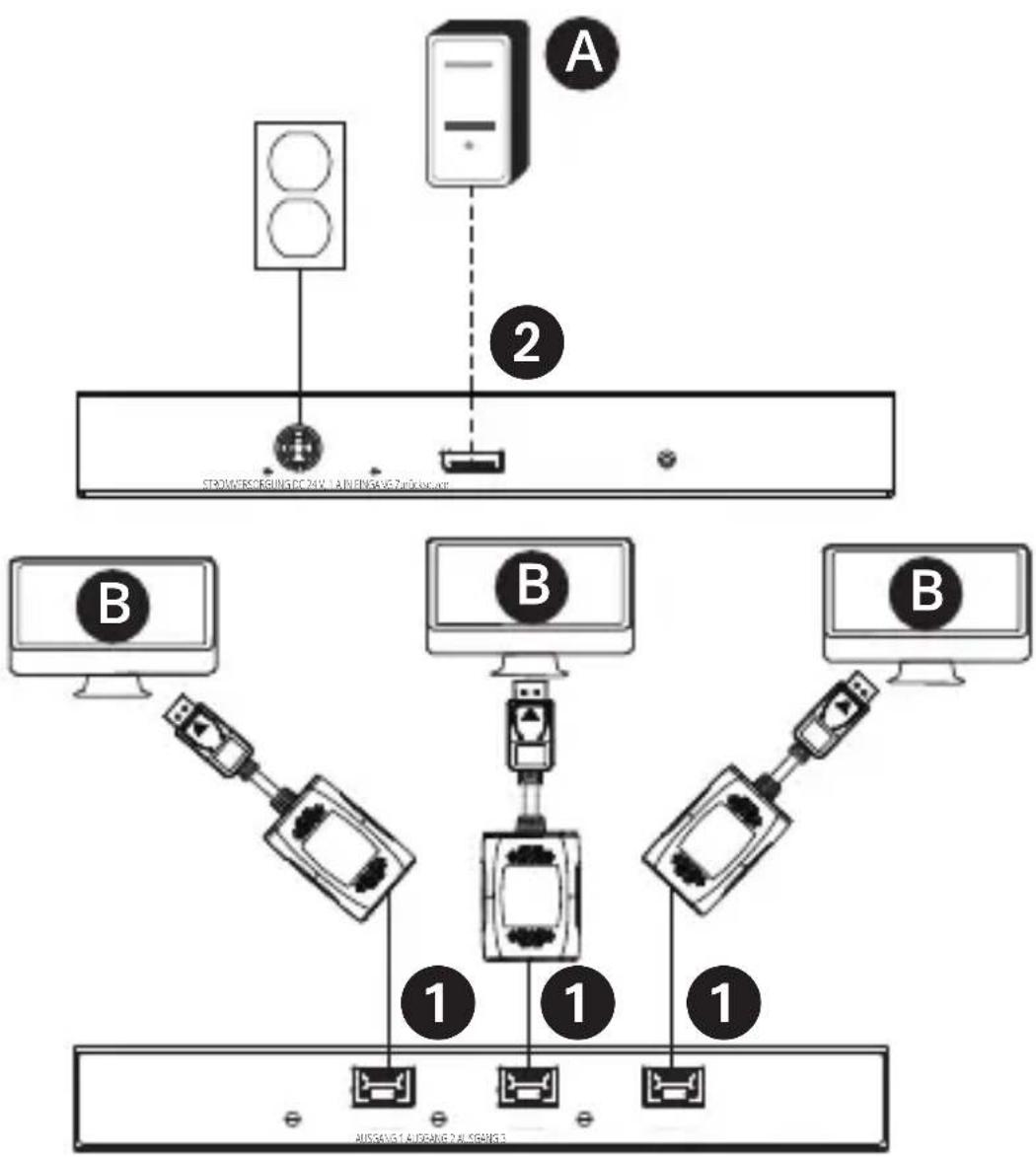

steuern, wie das Video auf den angeschlossenen Displays angezeigt wird.59 Installationsdiagramme

INPUTRESETINPOWERDC 24V,1A

Hinweis: B156E-002-8K-K gleicht dem B156E-003-8K-K, hat aber nur zwei Ausgänge.

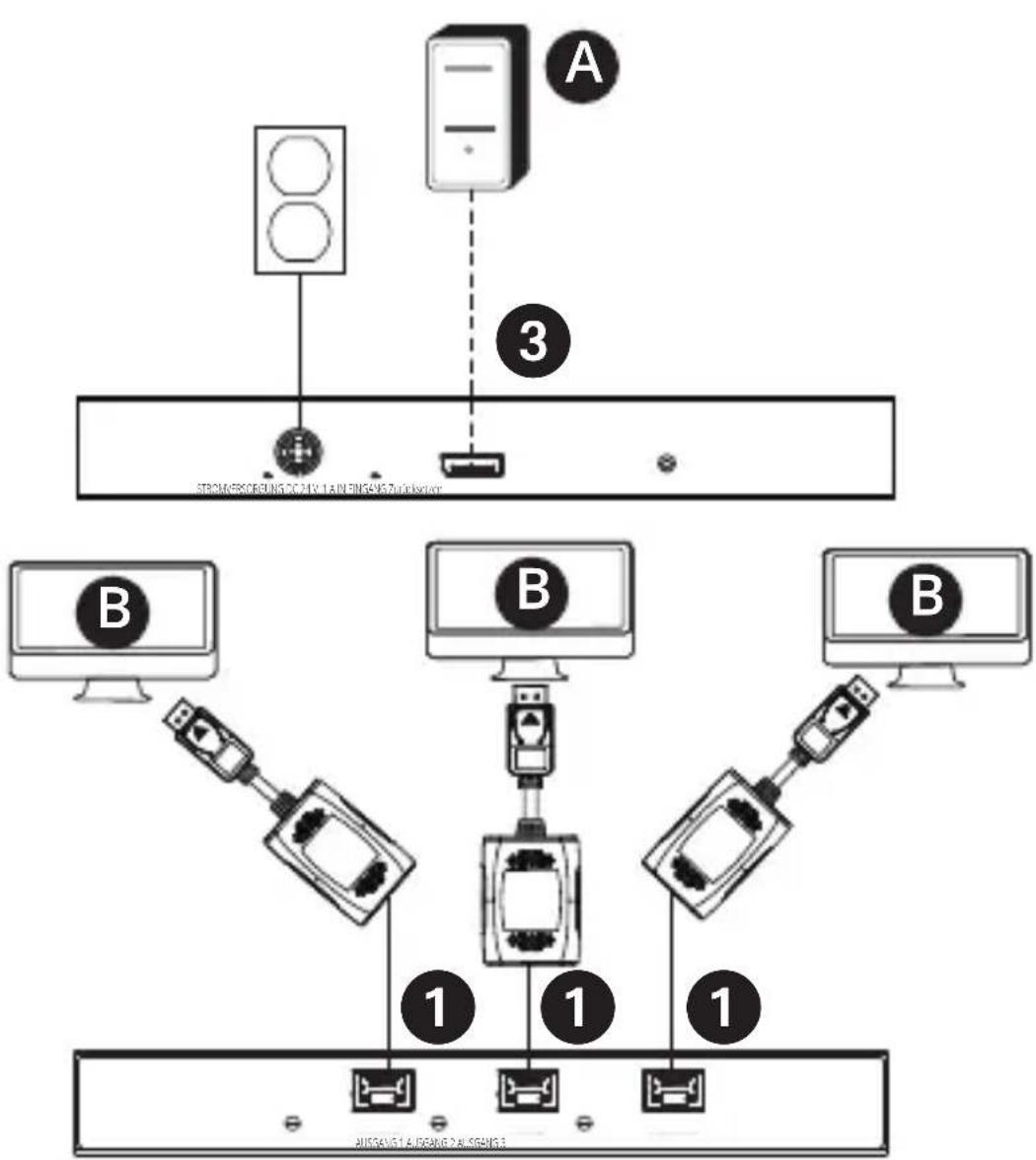

B156E-003-8K-Kl STROMVERSORGUNG DC 24 V, 1 A IN EINGANG ZurücksetzenAUSGANG 1 AUSGANG 2 AUSGANG 360 Installationsdiagramme Hinweis: B156E-002-H8K-K gleicht dem B156E-003-H8K-K, hat aber nur zwei Ausgänge.

B156E-003-H8K-Kl STROMVERSORGUNG DC 24 V, 1 A IN EINGANG ZurücksetzenAUSGANG 1 AUSGANG 2 AUSGANG 361 Fehlerbehebung Wenn Sie nach Befolgung der Installationsanweisungen kein akzeptables Bild erhalten, versuchen Sie es mit folgenden Tipps zur Fehlerbehebung.

1. Ist Ihr Gerät mit dem neuesten Grafiktreiber

ausgestattet? Falls nein, laden Sie die neuesten Grafiktreiber für Ihr Gerät herunter. Der MST-Hub ist mit den meisten DisplayPort 1.1a-Geräten mit aktuellen Grafiktreibern abwärtskompatibel. Der Funktionsumfang ist auf die Fähigkeiten des angeschlossenen Geräts beschränkt (z. B. ist vielleicht nur eine Anzeige im Klon-/Spiegelmodus möglich). Die Kompatibilität mit älteren Grafikkarten ist nicht garantiert.

2. Drücken Sie die Reset-Taste des Hubs, um das an

die angeschlossenen Displays gesendete Signal zurückzusetzen. Installationsdiagramme Kabelverbindungen 1Bis zu 70 m (230 ft.) Cat6-Volldrahtkabel bei 4K / 60 Hz 2 Bis zu 4,5 m (15 ft.) HDMI 2.0-Kabel bei 4K / 60 Hz 3 Bis zu 4,5 m (15 ft.) DisplayPort-Kabel bei 4K / 60 Hz Verbundene Komponenten

DisplayPort- oder HDMI-Quelle

4 K -Display62 Fehlerbehebung

3. Ist das mitgelieferte externe Netzteil

angeschlossen und mit einer funktionierenden Stromquelle verbunden? Damit das Produkt ordnungsgemäß funktioniert, muss es an das mitgelieferte externe Netzteil angeschlossen sein und von diesem mit Strom versorgt werden.

4. Wurden die DisplayPort-Quelle und die

angeschlossenen Monitore vor der Installation ausgeschaltet? Falls nicht, starten Sie Ihren Computer neu.

5. Welche Auflösung möchten Sie auf den einzelnen

Monitoren erzielen? DisplayPort 1.4 hat eine Bandbreite von 32,4 Gbit/s; wobei Monitore mit höherer Auflösung benötigen eine größere Bandbreite. DisplayPort- und HDMI-Monitore unterstützen zwar Videoauflösungen von bis zu 3840 x 2160 auf einzelnen Monitoren, doch die Anzahl der gleichzeitig angeschlossenen 4K-Monitore ist begrenzt. Wenn Sie zum Beispiel 4 Monitore gleichzeitig anschließen, können Sie nur 1080p-Monitore anschließen. Bei der Anzeige im Videowandmodus sind höhere Auflösungen möglich (z. B. 3840 x 6480 bei einer 1x3-Videowand, 11520 x 2160 bei einer 3x1-Videowand, usw.)

6. Welche Kabellängen verwenden Sie? Die maximale

Kabellänge zwischen dem Hub und den angeschlossenen Monitoren sollte 4,6 m (15 ft.) nicht überschreiten.63 Fehlerbehebung

7. Welche Art von Verkabelung verwenden Sie? Eine

mangelhafte Verkabelung kann zu einer schlechten Performance führen. Sie sollten stets Kabel, die die von Ihnen angestrebte Videoauflösung unterstützen, verwenden. Es wird empfohlen, die im Abschnitt „Optionales Zubehör“ aufgeführten Kabel zu verwenden, da diese für den Einsatz zusammen mit diesen MST-Hubs getestet wurden.

8. Testen Sie Ihre Kabel, um sicherzustellen, dass sie

einwandfrei funktionieren. Schließen Sie zum Beispiel Ihre DisplayPort- oder HDMI-Kabel an eine Quelle und ein Display an, von denen Sie wissen, dass sie funktionieren, um festzustellen, ob das Kabel ordnungsgemäß funktioniert.64 Technische Daten Maximale Entfernung zum Display 70 m (230 ft.) Maximal unterstützte Farbtiefe 12-Bit Deep Color HDR-Unterstützung Ja HDMI-Spezikation 2.0 DisplayPort-Spezikation 1.4 Farbunterabtastung RGB, YCC444, YCC422, YCC420 HDCP 1.4 und 2.3 3D-Video-Unterstützung Ja Audio 2-Kanal-LPCM, AC3, DTS, Bittiefe bis zu 24 Bits, Abtastrate bis zu 192 KHz Chipsatz Ja IR- oder RS-232- Erweiterungsunterstützung Nein Unterstützung von Consumer Electronic Control (CEC) Nein Treiber erforderlich Keine Betriebstemperaturbereich 32 ° bis 104 °F / 0 ° bis 40 ° C Lagertemperaturbereich 5 ° bis 122 °F / -15 ° bis 50 °C Relative Feuchtigkeit 0 % bis 85 % nicht- kondensierend Baumaterial ABS-Kunststo Stecker/ Kontaktbeschichtung Nickel/Gold65 Garantie
