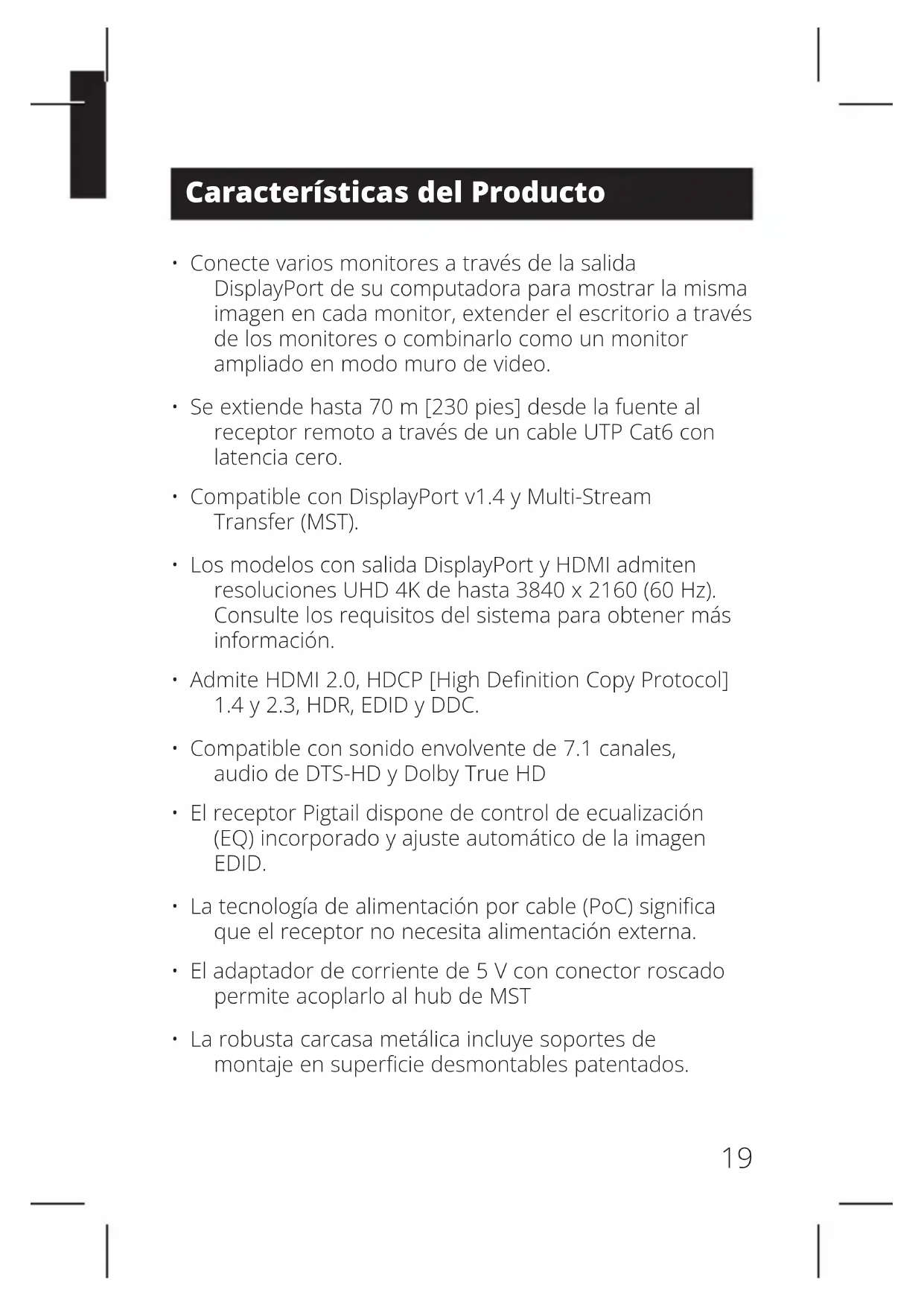

• Conecte varios monitores a través de la salida DisplayPort de su computadora para mostrar la misma imagen en cada monitor, extender el escritorio a través de los monitores o combinarlo como un monitor ampliado en modo muro de video.

• Se extiende hasta 70 m [230 pies] desde la fuente al receptor remoto a través de un cable UTP Cat6 con latencia cero.

• Compatible con DisplayPort v1.4 y Multi-Stream Transfer (MST).

• Los modelos con salida DisplayPort y HDMI admiten resoluciones UHD 4K de hasta 3840 x 2160 (60 Hz). Consulte los requisitos del sistema para obtener más información.

• Compatible con sonido envolvente de 7.1 canales, audio de DTS-HD y Dolby True HD

• El receptor Pigtail dispone de control de ecualización (EQ) incorporado y ajuste automático de la imagen EDID.

• La tecnología de alimentación por cable (PoC) significa que el receptor no necesita alimentación externa.

• El adaptador de corriente de 5 V con conector roscado permite acoplarlo al hub de MST

• La robusta carcasa metálica incluye soportes de montaje en superficie desmontables patentados.20 Requisitos del Sistema

• Una computadora con una tarjeta gráfica compatible con DisplayPort v1.4 (por ejemplo, AMD Radeon con tecnología AMD Eyefinity). Compatible con versiones anteriores en la mayoría de los equipos con DisplayPort 1.1a funcionando con los controladores gráficos actuales. El conjunto de funciones está limitado al del equipo conectado (por ejemplo, puede estar limitado a mostrarse únicamente en modo clon o espejo). No está garantizada la compatibilidad con tarjetas gráficas anteriores.

• macOS X no es compatible con MST para las unidades de procesamiento gráfico NVIDIA e Intel, lo que limita la visualización de videos en los monitores conectados al modo espejo.

• El ancho de banda DisplayPort 1.4 es 32.4 Gbps. Los monitores de mayor resolución ocupan más ancho de banda.

• Aunque los monitores DisplayPort y HDMI admiten resoluciones de video de hasta 3840 x 2160 en monitores individuales, el número de monitores 4K conectados al mismo tiempo es limitado. Por ejemplo, cuando conecte 4 monitores simultáneamente, estará limitado a conectar monitores 1080p. Son posibles resoluciones más altas cuando se visualiza en modo muro de video (por ejemplo, 3840 x 6480 en un muro de video de 1x3, 11520 x 2160 en un muro de video de 3x1, etc.)21 Requisitos del Sistema

• Resolución máxima: La siguiente tabla explica la resolución máxima de ambos modelos. El equipo fuente (PC) requiere una tarjeta de video compatible con DisplayPort 1.4. Modo (salida para Display- Port o HDMI) Pantalla 1 Pantalla 2 Modo Muro de video 1x2 3840 x 4320 a 60 Hz 2x1 7680 x 2160 a 60 Hz Modo Escritorio extendido 3840 x 2160 a 60 Hz 3840 x 2160 a 60 Hz Modo Espejo 3840 x 2160 a 60 Hz 3840 x 2160 a 60 Hz Modo (salida para Display- Port o HDMI) Pantalla 1 Pantalla 2 Pantalla 3 Modo Muro de video 1x3 3840 x 6480 a 60 Hz 3x1 11520 x 2160 a 60 Hz Modo Escritorio extendido 3840 x 2160 a 60 Hz 3840 x 2160 a 60 Hz 3840 x 2160 a 60 Hz Modo Espejo 3840 x 2160 a 60 Hz 3840 x 2160 a 60 Hz 3840 x 2160 a 60 Hz Notas:

• Cuando esté en modo espejo, es posible que el mismo contenido solo se muestre en 2 pantallas.

• En caso de eliminar el software del controlador de la tarjeta gráca, es posible conseguir el requisito de reejar en 3 pantallas.

• Cuando utilice una fuente 8K con pantalla(s) 8 K conectada(s) a los puertos de salida, puede haber problemas de ancho de banda que limiten la capacidad de los puertos de salida individuales.22 Contenido del Empaque

• Fuente de alimentación externa (Entrada: 100-240 V, 50/60 Hz, 0,6 A; Salida: 24 V 1 A)

• Guía de Inicio Rápido Accesorios Opcionales

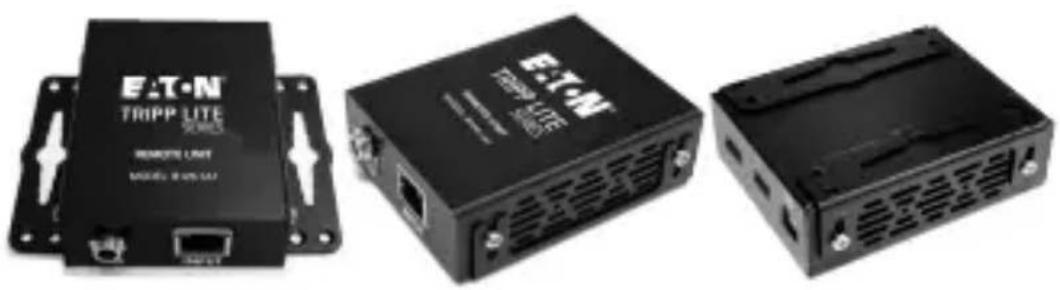

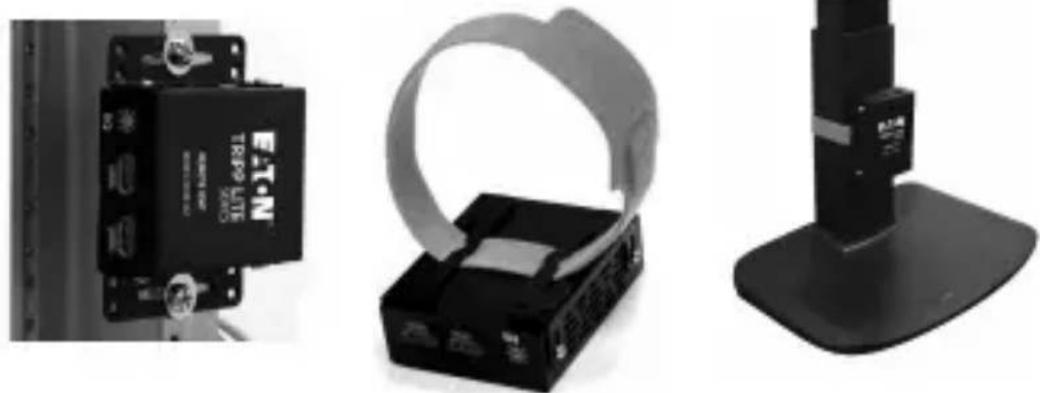

• Cables de alambre sólido Cat6 de AWG 24 serie N20223 Instrucciones de Instalación Las siguientes imágenes ilustran cómo pueden fijarse los soportes de instalación incluidos para las diferentes instalaciones. Notas:

• Los modelos que se muestran a continuación son meramente ilustrativos. El producto puede variar según el número de modelo, tamaño u orientación del puerto.

• Solo se puede montar el hub DisplayPort MST. El receptor es una unidad tipo pigtail que se conecta directamente a la pantalla. Instalación en Pared Instalación en Rack de 19”24 Antes de la instalación Antes de la instalación, compruebe los siguientes ajustes de su(s) fuente(s) y pantalla(s):

• Configure la pantalla a 60 Hz. Verifique dos veces la configuración de fábrica, ya que el valor predeterminado puede estar configurado a una frecuencia (Hz) menor que la anunciada.

• Asegúrese de que la configuración de entrada de su monitor esté ajustada en HDMI 2.0. Algunas pantallas pueden tener la configuración predeterminada en HDMI 1.4.

• Verifique que su monitor tenga habilitada la función HDR. Algunas pantallas pueden tener esta función desactivada como configuración de fábrica.

• Compruebe si el parámetro Color verdadero Ultra HD (UHD) está activado en su pantalla. Confirme con el fabricante de su pantalla qué puertos HDMI admiten Color verdadero UHD. Nota: Para conectar un monitor local a su instalación, puede que sea necesario desactivar el parámetro Color verdadero UHD en su pantalla local para conseguir la resolución 4K a 60 Hz.25 Instalación Notas:

• Pruebe para asegurarse de que toda la instalación funcione correctamente antes de hacer pasar los cables a través de techos y paredes.

• Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con conductores de alambre sólido AWG

24. El uso de cable Cat6 de alambre trenzado o cable

con un número de calibre [AWG] mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como AWG 26, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Los cables Cat6 serie N202 están fabricados con cableado de alambre sólido AWG 24.

• Los receptores pigtail no necesitan alimentación externa gracias a la tecnología de alimentación por cable (PoC) incorporada en los transmisores.

• Antes de la instalación, asegúrese de que su controlador gráfico esté actualizado instalando el último controlador disponible. El hub MST es compatible con versiones anteriores de equipos DisplayPort 1.1a funcionando con controladores gráficos actuales. El conjunto de funciones está limitado a las capacidades del equipo conectado (por ejemplo, puede estar limitado a mostrarse únicamente en modo Clon o Espejo). No está garantizada la compatibilidad con tarjetas gráficas anteriores.26 Instalación

1. Asegúrese de que todos los equipos en la instalación

DisplayPort con la entrada DisplayPort del transmisor MST O utilizando un cable HDMI, conecte la fuente HDMI con la entrada HDMI del transmisor MST.

3. Con un cable Cat6, conecte el puerto RJ45 del

transmisor MST al puerto RJ45 del receptor pigtail.

4. Repita el paso 3 para cada pantalla adicional que vaya

6. Encienda sus pantallas conectadas.

7. Conezcte la fuente de alimentación externa al

transmisor MST. Conéctela en una toma en la pared disponible o en un protector contra sobretensiones, unidad de distribución de energía (PDU) o fuente de alimentación ininterrumpida (UPS). La LED POWER (verde) del transmisor MST se iluminará para indicar que la unidad está recibiendo alimentación de la fuente de alimentación externa. La LED POWER (verde) del receptor pigtail se iluminará para indicar que la unidad está recibiendo alimentación de la unidad transmisora local a través de la tecnología PoC.

8. Encienda la fuente de DisplayPort.

9. La LED naranja RJ45 se iluminará tanto en el

transmisor MST como en el receptor pigtail para indicar que se está recibiendo una señal de la fuente a la pantalla. La pantalla debería aparecer ahora en la(s) pantalla(s) conectada(s).

10. Utilice la pantalla de configuración de pantalla de su

tarjeta de video para ajustar cómo se muestra el video en las pantallas conectadas.27 Diagramas de Instalación

INPUTRESETINPOWERDC 24V,1A

Nota: B156E-002-8K-K es igual que B156E-003-8K-K excepto que solo tiene dos salidas.

B156E-003-8K-K ALIMENTACIÓN CC de 24 V, 1A IN ENTRADA RESTAURARSalida 1 Salida 2 Salida 328 Diagramas de Instalación Nota: B156E-002-H8K-K es igual que B156E-003-H8K-K excepto que solo tiene dos salidas.

B156E-003-H8K-K ALIMENTACIÓN CD de 24 V, 1A IN ENTRADA RESTAURARSalida 1 Salida 2 Salida 329 Resolución de Problemas Si no consigue una imagen aceptable después de seguir las instrucciones de instalación, pruebe los consejos de Resolución de problemas que aparecen a continuación.

1. ¿Su equipo está ejecutando el controlador gráfico

más reciente? Si no es así, descargue los controladores gráficos más recientes para su equipo. El hub MST es compatible con versiones anteriores de equipos DisplayPort 1.1a funcionando con controladores gráficos actuales. El conjunto de funciones está limitado a las capacidades del equipo conectado (por ejemplo, puede estar limitado a mostrarse únicamente en modo Clon o Espejo). No está garantizada la compatibilidad con tarjetas gráficas anteriores.

2. Pulse el botón Restaurar de hub para restaurar la

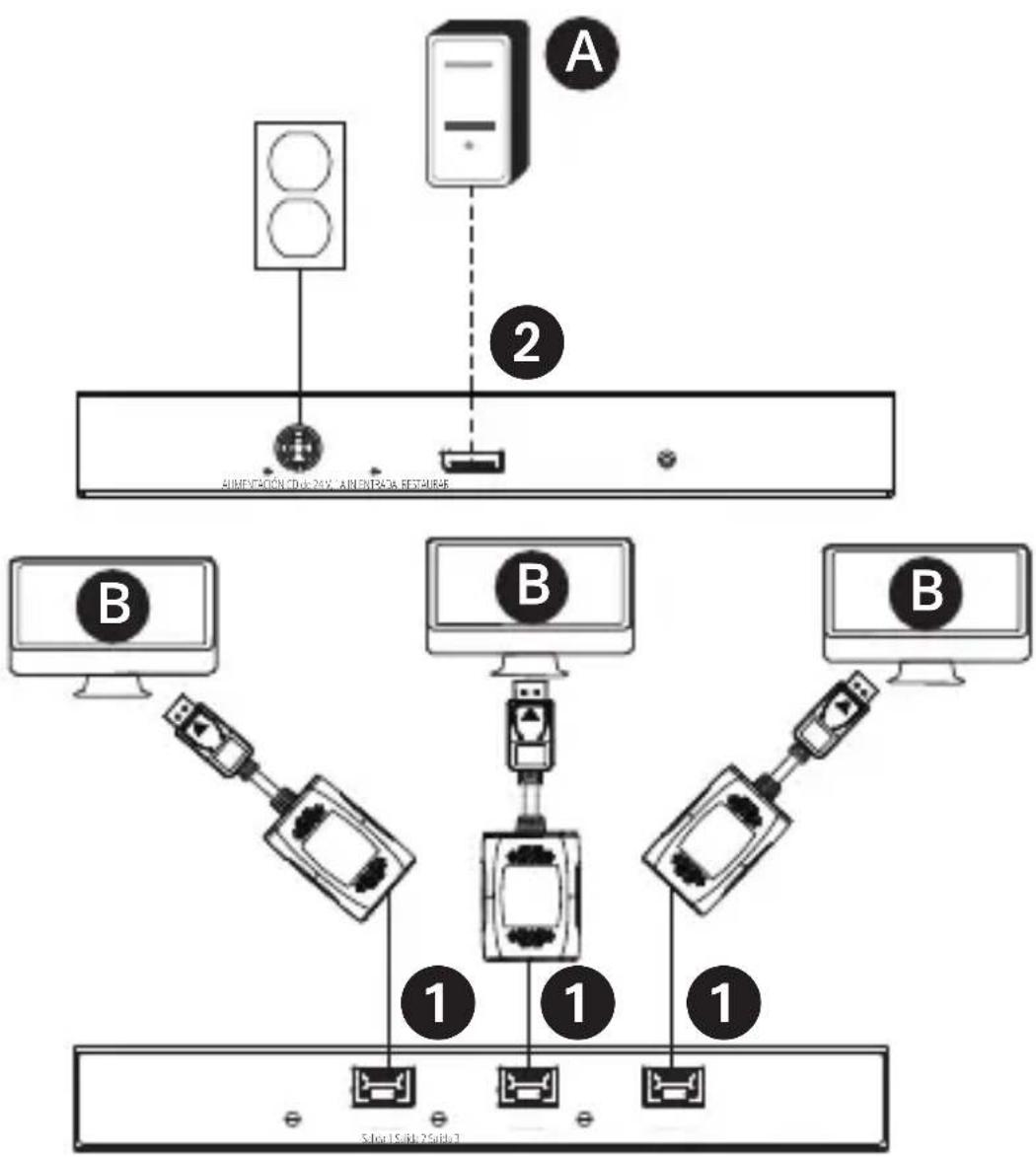

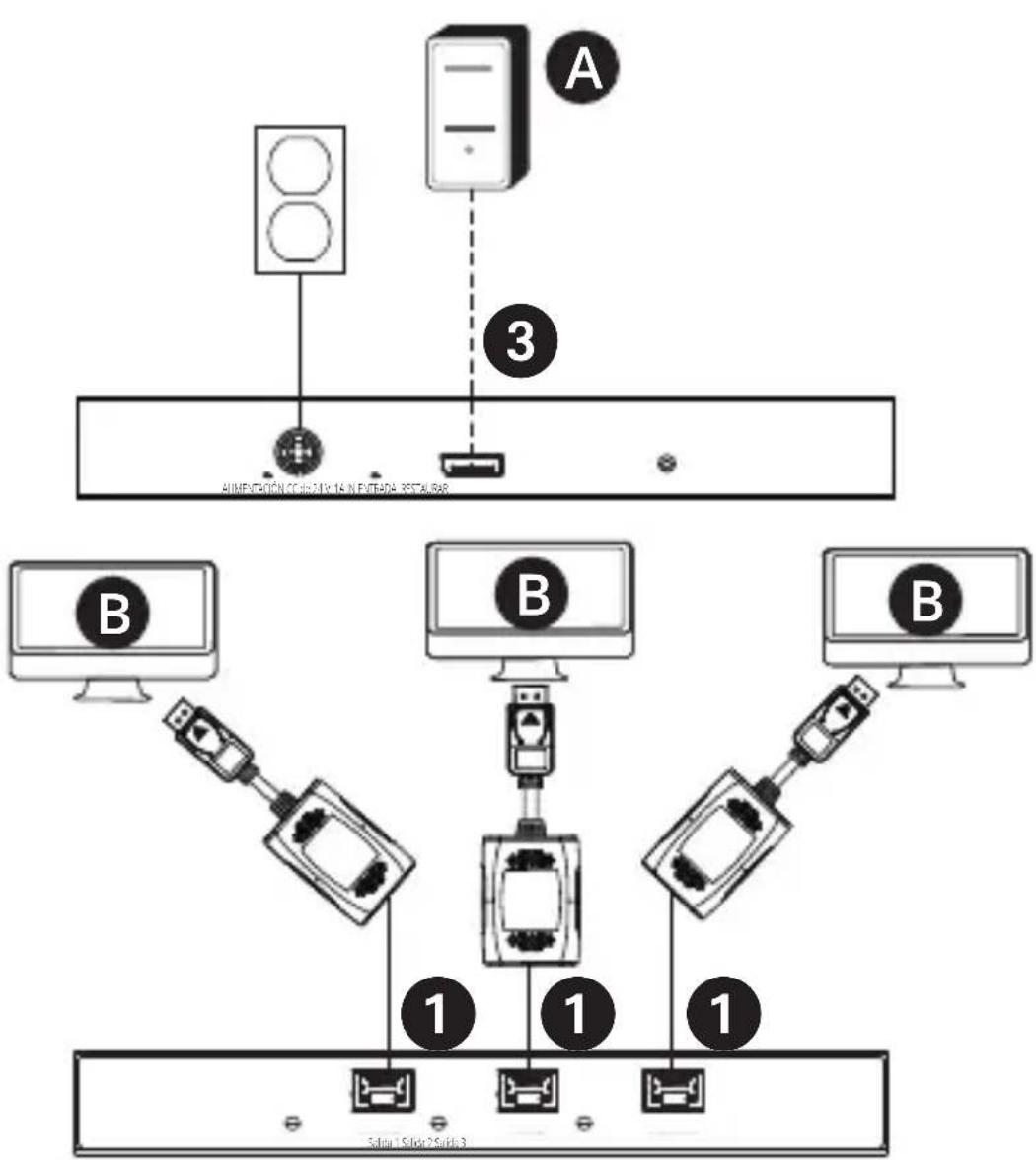

señal que se envía a las pantallas conectadas. Diagramas de Instalación Conexiones de cables 1 Cable sólido Cat5 de hasta 70 m [230 pies] a 4K / 60 Hz 2 Cable HDMI 2.0 de hasta 4.5 m [15 pies] a 4 K / 60 Hz 3 Cable DisplayPort de hasta 4.5 m [15 pies] a 4K / 60 Hz Componentes conectados

Pantalla 4K30 Resolución de problemas

3. ¿La fuente de alimentación externa incluida está

conectada y enchufada a una fuente de alimentación que funciona? Para que el producto funcione correctamente, debe estar conectado y recibir alimentación de la fuente de alimentación externa incluida.

4. ¿Se apagó la alimentación a la fuente DisplayPort

y los monitores conectados antes de la instalación? Si no, reinicie la computadora.

5. ¿Qué resolución está tratando de obtener en

cada monitor? El DisplayPort 1.4 tiene un ancho de banda de 32.4 Gbps, los monitores de mayor resolución ocupan más ancho de banda. Aunque los monitores DisplayPort y HDMI admiten resoluciones de video de hasta 3840 x 2160 en monitores individuales, el número de monitores 4K conectados al mismo tiempo es limitado. Por ejemplo, cuando conecte 4 monitores simultáneamente, estará limitado a conectar monitores 1080p. Son posibles resoluciones más altas cuando se visualiza en modo Muro de video (por ejemplo, 3840 x 6480 en un muro de video 1x3, 11520 x 2160 en un muro de video 3x1, etc.)

6. ¿Qué longitudes de cables está usando? La

longitud máxima del cable entre el hub y los monitores conectados no debe exceder de 4.57 m [15 pies].

7. ¿Qué tipo de cableado está usando? Un cableado

inferior puede resultar en un rendimiento deficiente. Es importante utilizar cables que admitan la resolución de video que está intentando obtener. Se recomienda utilizar los cables que figuran en la sección Accesorios opcionales, ya que se ha comprobado que funcionan con estos hubs MST.

8. Pruebe sus cables para confirmar que funcionan

correctamente. Por ejemplo, conecte sus cables de DisplayPort o HDMI entre una configuración de fuente y pantalla que sepa que funciona para determinar si el cable funciona correctamente.31 Especificaciones Distancia máxima a la pantalla 70 m [230 pies] Profundidad de color máxima admitida Color Verdadero de 12 bits Compatibilidad con HDR Sí Especicación HDMI 2.0 Especicación DisplayPort 1.4 Submuestreo cromático RGB, YCC444, YCC422, YCC420 HDCP [High Denition Copy Protocol]

Compatibilidad con videos en 3D

Audio LPCM de 2 canales, AC3, DTS, Profundidad de bits de hasta 24 bits, Frecuencia de muestreo de hasta 192 KHz Chipset Sí Soporte de extensión IR o RS-232

Compatibilidad con Control de Productos Electrónicos de Consumo (CEC)

Controladores requeridos Ninguno Rango de Temperatura de Operación 0 ° a 40 ° C / 32 ° a 104 °F Rango de Temperatura de Almacenamiento -15 ° a 50 °C / 5 ° a 122 °F Humedad Relativa De 0 % a 85 %, Sin Condensación Material de la estructura Plástico ABS Recubrimiento de conectores/contactos Níquel/Oro32 Garantía

GARANTÍA LIMITADA DE 1 AÑO

Garantizamos por un (1) año a partir de la fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a nuestra entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite. Eaton.com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera. SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador. SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS,

INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES

QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, no somos responsables por ningún costo, como pérdidas de ganancias o ingresos, pérdidas de equipos, pérdidas en el uso de equipos, pérdidas de software, pérdidas de datos, costos de sustituciones, reclamos de terceros o cualquier otro. Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.33 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 Estados Unidos Eaton.com © 2024 Eaton Todos los derechos reservados Publicación n.° 24-06-150 / 93-4938_RevA Mayo de 2024 Eaton es una marca registrada. Todas las marcas registradas son propiedad de sus respectivos propietarios.34 Manuel de l'utilisateur English 1 Español 18 Deutsch 50 Italiano 67 Modèles: (sortie DisplayPort) B156E-002-8K-K, B156E-003-8K-K (sortie HDMI) B156E-002-H8K-K, B156E-003-H8K-K Hubs de transport multiflux DisplayPort v1.4 sur kits d'extension Cat635 Caractéristiques du produit
