B3214X1HDVC - Videoadapter Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	4-Port 4K Präsentationsumschalter
Marke	Tripp Lite
Modell	B321-4X1-HDVC
Eingangsanschlüsse	HDMI, DisplayPort, USB-C, VGA (männlich)
Ausgangsanschlüsse	HDMI (männlich), USB-A (männlich), USB-C (weiblich)
Maximale Auflösung (HDMI, DisplayPort, USB-C)	4096 x 2160 @ 60 Hz (4:4:4)
Maximale Auflösung (VGA)	1920 x 1080 @ 60 Hz
Abmessungen (H x B x T)	10,8 x 7,5 x 2,4 cm
Gewicht	0,35 kg
Betriebstemperatur	0 bis 40 °C
Lagertemperatur	-15 bis 50 °C
Relative Luftfeuchtigkeit	0 bis 85 %, nicht kondensierend
PD 3.0 Ladung	20 V 5 A (90 W)
Länge des integrierten HDMI-Kabels	2,44 m
Länge der Pigtail-Kabel	HDMI, DisplayPort, USB-C: 0,3 m; VGA: 0,3 m; USB: 0,9 m
HDR-Unterstützung	Ja (über HDMI)
3D-Unterstützung	Ja
EDID-Unterstützung	Ja
Betrieb	Plug-and-Play, Umschaltung per Tastendruck
Garantie	1 Jahr beschränkt

Häufig gestellte Fragen - B3214X1HDVC Tripp Lite

Welche Auflösungen werden vom Tripp Lite B3214X1HDVC unterstützt?

Der Adapter unterstützt bis zu 4096 x 2160 @ 60 Hz (4:4:4) über HDMI, DisplayPort und USB-C und bis zu 1920 x 1080 @ 60 Hz über VGA.

Kann ich meinen Laptop über den USB-C-Eingang aufladen?

Ja, der USB-C-Anschluss unterstützt die PD 3.0-Ladung bis zu 90 W (20 V 5 A), wobei 10 W für den Chipsatzbetrieb reserviert sind, sodass 90 W an die Quelle geliefert werden.

Wie schalte ich zwischen den verschiedenen Videoquellen um?

Drücken Sie einfach die Drucktaste auf der Vorderseite des Geräts, um zwischen den Quellen umzuschalten.

Welche Kabel sind im Lieferumfang enthalten?

Der Umschalter wird mit integrierten Pigtail-Kabeln geliefert: HDMI (2,44 m), DisplayPort (0,3 m), USB-C (0,3 m) und VGA (0,3 m). Ein USB-Kabel (0,9 m) ist ebenfalls integriert.

Benötigt das Produkt die Installation einer Software?

Nein, es funktioniert Plug-and-Play, es ist keine Software für eine schnelle und einfache Installation erforderlich.

Welche Arten von Eingangsanschlüssen sind verfügbar?

Das Gerät verfügt über vier Eingänge: HDMI, DisplayPort, USB-C und VGA, alle mit männlichen Anschlüssen.

Ist der Umschalter mit 4K-Auflösungen kompatibel?

Ja, es unterstützt 4K bei 60 Hz (4:4:4) an den HDMI-, DisplayPort- und USB-C-Eingängen.

Wie lang ist die Garantiezeit?

Das Gerät hat eine beschränkte Garantie von einem Jahr auf Material- und Verarbeitungsfehler.

Kann ich diesen Adapter mit einem VGA-Projektor verwenden?

Ja, der VGA-Eingang unterstützt eine maximale Auflösung von 1920 x 1080 @ 60 Hz, ideal für Projektoren.

Was bedeuten die LED-Anzeigen am Gerät?

Eine grüne LED zeigt die Stromversorgung an, während eine orange LED das Vorhandensein eines aktiven Eingangssignals anzeigt.

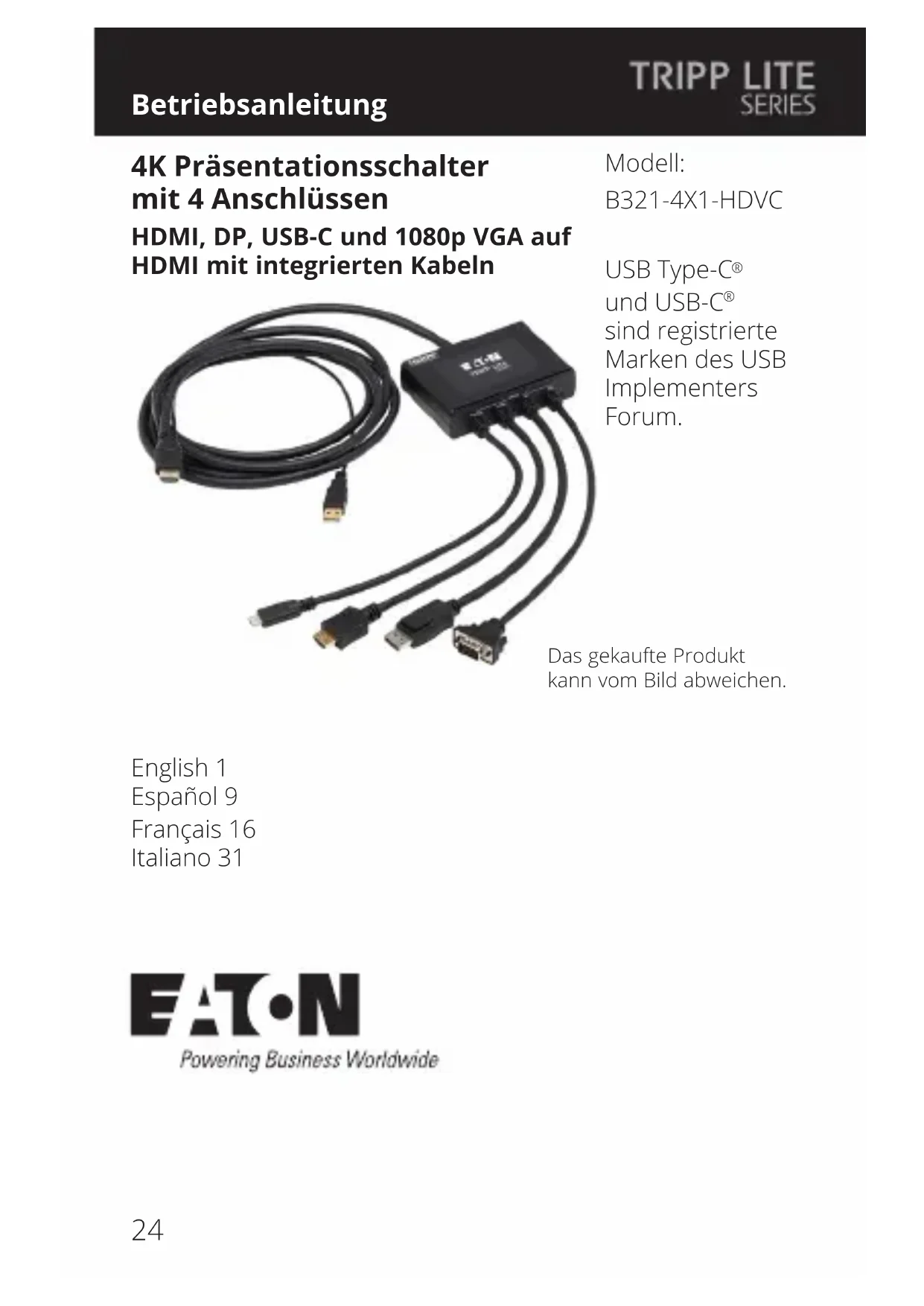

BEDIENUNGSANLEITUNG B3214X1HDVC Tripp Lite

4K Präsentationsschalter mit 4 Anschlüssen

HDMI, DP, USB-C und 1080p VGA auf HDMI mit integrierten Kabeln

Modell:

B321-4X1-HDVC

USB Type-C®

und USB-C

sind registrierte

MarkendesUSB

Implementers

Forum.

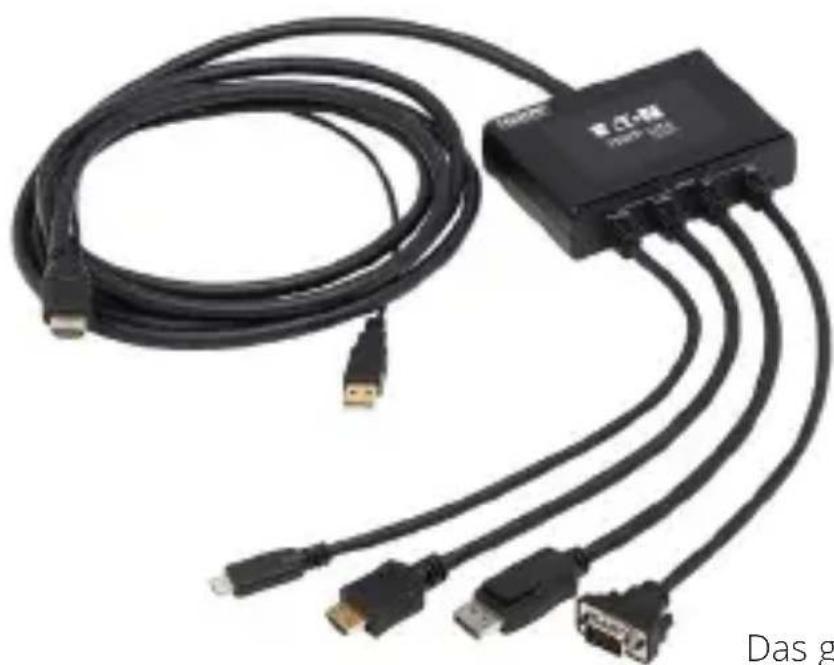

Das gekaufte Produkt kann vom Bild abweichen.

English 1

Espanol 9

Français 16

Italiano 31

• B321-4X1-HDVC Präsentationsschalter mit 4 Anschlüssen
  Bedienungsanleitung

Optionales Zubehör

• USB 3.1 Gen 1 oder Gen 2 USB-C-Kabel der U420-Serie
• USB-A-zu-USB-C-Kabel der U038-Serie

Produktmerkmale

• Verbindet bis zu 4 Quellen mit einem HDMI-Display mit dem eingebauten 2,43 m langen Kabel
• Schaltet mit der Drucktaste auf der Vorderseite zwischen 4 Quellen um
• Unterstützung HDMI-, DisplayPort-, USB-C- und VGA-Videoformate

o HDMI: HDMI 2.0, HDCP 1.4/2.2, HDR, bis zu 4096 × 2160 bei 60Hz (4:4:4)
o DisplayPort: DisplayPort 1.2a, bis zu 4096 x 2160 bei 60 Hz (4:4:4)
o USB-C: USB 3.1 Gen 1, 90 W PD 3.0-Aufladung, bis zu 4096 × 2160 bei 60Hz (4:4:4)

Produktmerkmale

o VGA: Bis zu 1920 x 1080 bei 60 Hz

• Grüne und orange LED-Anzeigen signalisieren einen aktiven Eingang und eine aktive Leistung
• Unterschied 3D und EDID
• Das eingebaute USB-C PD 3.0-Kabel unterstützt bis zu 100 W (20 V 5 A) und versorgt die USB-C-Quelle mit 90 W Ladeleistung*
• Plug-and-Play-Betrieb ohne Software für eine einfache und sofortige Installation

*10 W ist für die Funktionalität des USB Type-C-Chipsatzsystems reserviert.

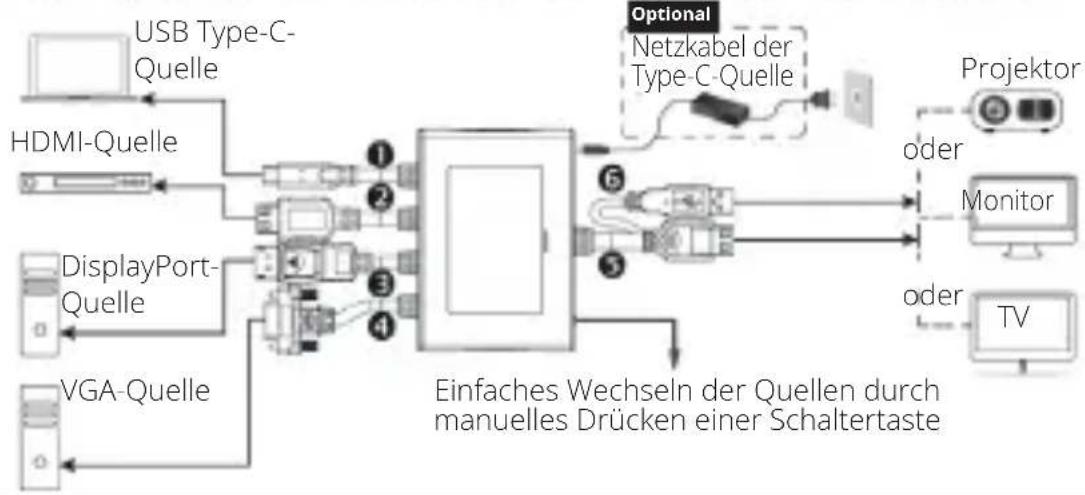

Installation

B321-4X1-HDVC

Bis zu 0,3 m USB Type-C-Anschlusskabel bei 4K bei 60 Hz
Bis zu 0,3 m HDMI-Anschlusskabel bei 4K bei 60 Hz
Bis zu 0,3 m DisplayPort-Anschlusskabel bei 4K bei 60 Hz
Bis zu 0,3 m VGA-Anschlusskabel bei 1080p bei 60 Hz
Bis zu 2,4 m HDMI-Anschlusskabel bei 4K bei 60 Hz
Bis zu 0,9 m USB-Stromkabel bei 4K bei 60 Hz

Technische Daten

Eingangsanschlüsse (Stecker)	HDMI, DisplayPort, USB-C, VGA
Ausgangsanschlüsse	HDMI (Stecker), USB-A (Stecker), USB-C (Buchse)
Maximale Auflösung	HDMI, DisplayPort, USB-C: 4096 x 2160 bei 60 Hz (4:4:4) VGA: 1920 x 1080 bei 60 Hz
Maße der Einheit (H x B x T)	4,25 x 3 x 0,9 Zoll / 10,8 x 7,5 x 2,4 cm
Gewicht der Einheit 0,77 lb. / 0,35 kg
Betriebstemperatur	32 °F bis 104 °F / 0 °C bis 40 °C
Lagertemperatur	5 °F bis 122 °F / -15 °C bis 50 °C
Relative Feuchtigkeit	0 bis 85%, nicht kondenserend
PD 3.0-Aufladung 20V 5A (90W)

Garantie

1 Jahr eingeschränkte Garantie

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und darüber für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenen Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.

Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zuscksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendener Weise geändert oder modifiziert wurden. MIT AUSNAHME DER HIERIN ENTHALTENBESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESLLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschänkung oder keinen Ausschluss stillschweigender Gewährleistungen; daß kann es sein, dass die oben genannten Beschänkungen oder Ausschlüsse auf den Käufer nicht zutreffen. MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHERSCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Entsatzprodukte, Ansprüche Dritter oder anderes.

Garantie

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren

Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung theses Geräts für

Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursichen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.
