Tipo de producto	Conmutador de presentación 4 puertos 4K
Marca	Tripp Lite
Modelo	B321-4X1-HDVC
Conectores de entrada	HDMI, DisplayPort, USB-C, VGA (machos)
Conectores de salida	HDMI (macho), USB-A (macho), USB-C (hembra)
Resolución máxima (HDMI, DisplayPort, USB-C)	4096 x 2160 @ 60 Hz (4:4:4)
Resolución máxima (VGA)	1920 x 1080 @ 60 Hz
Dimensiones (Al x An x Pr)	10,8 x 7,5 x 2,4 cm
Peso	0,35 kg
Temperatura de funcionamiento	0 a 40 °C
Temperatura de almacenamiento	-15 a 50 °C
Humedad relativa	0 a 85 %, sin condensación
Carga PD 3.0	20 V 5 A (90 W)
Longitud del cable HDMI integrado	2,44 m
Longitud de los cables pigtail	HDMI, DisplayPort, USB-C: 0,3 m; VGA: 0,3 m; USB: 0,9 m
Compatibilidad con HDR	Sí (a través de HDMI)
Compatibilidad con 3D	Sí
Compatibilidad con EDID	Sí
Funcionamiento	Plug-and-Play, conmutación por botón pulsador
Garantía	1 año limitada

Preguntas frecuentes - B3214X1HDVC Tripp Lite

¿Cuáles son las resoluciones compatibles con el Tripp Lite B3214X1HDVC?

El adaptador admite hasta 4096 x 2160 @ 60 Hz (4:4:4) a través de HDMI, DisplayPort y USB-C, y hasta 1920 x 1080 @ 60 Hz a través de VGA.

¿Puedo cargar mi computadora portátil a través de la entrada USB-C?

Sí, el puerto USB-C admite la carga PD 3.0 de hasta 90 W (20 V 5 A), pero 10 W están reservados para el funcionamiento del chipset, proporcionando así 90 W a la fuente.

¿Cómo cambiar entre las diferentes fuentes de video?

Simplemente presione el botón pulsador ubicado en la parte frontal del dispositivo para cambiar de una fuente a otra.

¿Qué cables se incluyen con el producto?

El conmutador viene con cables pigtail integrados: HDMI (2,44 m), DisplayPort (0,3 m), USB-C (0,3 m) y VGA (0,3 m). También se incluye un cable USB (0,9 m).

¿El producto requiere la instalación de algún software?

No, funciona en Plug-and-Play, no se requiere ningún software para una instalación rápida y sencilla.

¿Qué tipos de conectores de entrada están disponibles?

El dispositivo tiene cuatro entradas: HDMI, DisplayPort, USB-C y VGA, todas con conectores macho.

¿El conmutador es compatible con resoluciones 4K?

Sí, admite 4K a 60 Hz (4:4:4) en las entradas HDMI, DisplayPort y USB-C.

¿Cuál es la duración de la garantía?

El dispositivo tiene una garantía limitada de un año contra defectos de materiales y mano de obra.

¿Puedo usar este adaptador con un proyector VGA?

Sí, la entrada VGA admite una resolución máxima de 1920 x 1080 @ 60 Hz, ideal para proyectores.

¿Qué significan los indicadores LED en el dispositivo?

Un indicador verde indica que está encendido, mientras que un indicador naranja señala la presencia de una señal de entrada activa.

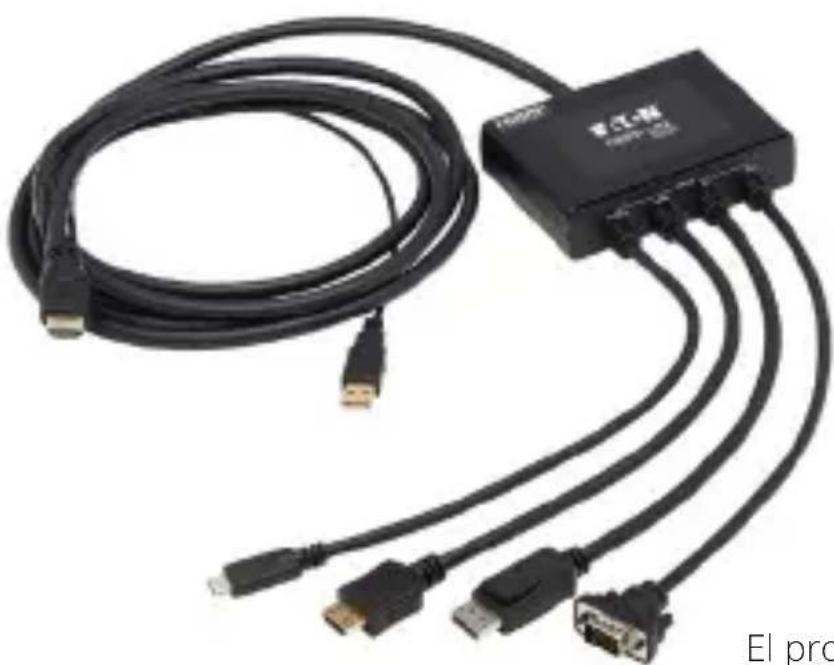

MANUAL DE USUARIO B3214X1HDVC Tripp Lite

4K Switch de Presentación de 4 Puerto

HDMI, DP, USB C y VGA de 1080p a HDMI con Cables Incorporados

Modelo:

B321-4X1-HDVC

USB Type-C®

y USB-C

son marcas

comerciales

*

USB Implementers

Forum.

El producto comprado peut de diferir de laImagen.

English 1

Français 16

Deutsch 24

Italiano 31

Contenido del Empaque

• B321-4X1-HDVC - Switch de Presentación de 4 Puertoos
• Manual del Propietario

Accesorios Opcionales

• Cables USB 3.1 Gen 1 o Gen 2 USB-C de la Serie U420
• Cables USB-A a USB-C de la Serie U038

Characteristicas del Producto

• Conecta hasta 4 fuentes a una sola pantalla HDMI con el cable de 2.44 m [8 pies] incorporado
• Alternna entre 4 fuentes usingo el boton del panel frontal
• Admite formatos de video HDMI, DisplayPort, USB-C y VGA

o HDMI: HDMI 2.0, HDCP 1.4/2.2, HDR, hasta 4096 × 2160 @ 60 ~Hz (4:4:4)
o DisplayPort: DisplayPort 1.2a, hasta 4096 x 2160 @ 60 Hz (4:4:4)
o USB C: USB 3.1 Gen 1, Carga PD 3.0 de 90W, hasta 4096 × 2160 @ 60~Hz (4:4:4)
o VGA: hasta 1920 x 1080 @ 60 Hz

Characteristicas del Producto

• LosindicadoresLED verde y naranja signan entrada activay encendido
• Soporta 3D y EDID
• El cable USB-C PD 3.0 integrado soporte hasta 100W (20V 5A) y proportionsa 90W de potencia de entrega a la fuente USB-C.*
• Operación de connectar y usar sin necessities de software para una instalación fácil e inmediata

*10W está reservado para la functionality del sistema de chipset USB Tipo C.

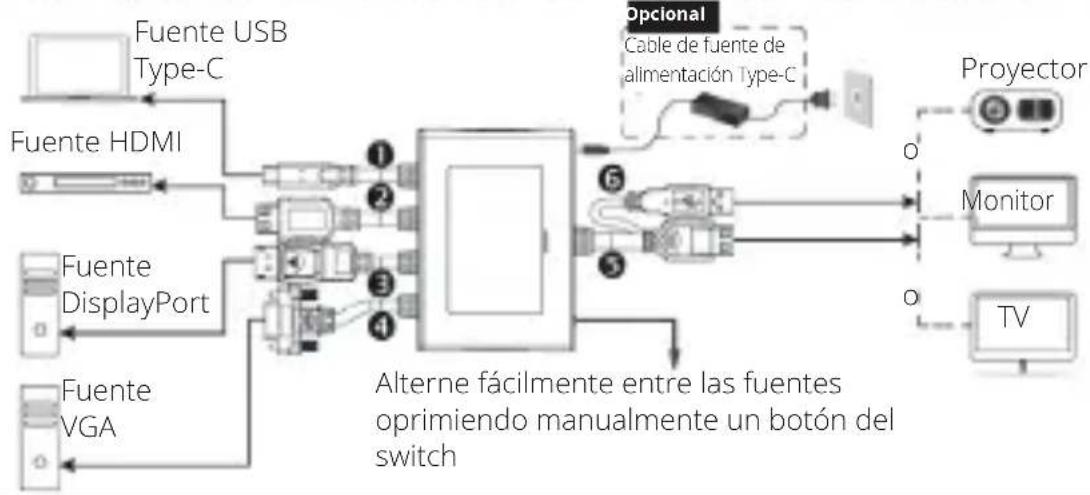

Instalación

B321-4X1-HDVC

USB Type-C flexible de hasta 30.5 cm [1 pie] a 4K @ 60 Hz
HDMI flexible de hasta 30.5 cm [1 pie] a 4K @ 60 Hz
DisplayPort flexible de hasta 30.5 cm [1 pie] a 4K @ 60 Hz
VGA flexible de hasta 30.5 cm [1 pie] a 1080p @ 60 Hz
HDMI flexible de hasta 2.4 m [8 pies] a 4K @ 60 Hz
Cable USB de Alimentacion de hasta 91 cm [3 pies] a 4K @ 60 Hz

Especificaciones

Conexiones de Entrada (Macho)	HDMI, DisplayPort, USB-C, VGA
Conexiones de Salida	HDMI (Macho), USB-A (Macho), USB-C (Hembra)
Máxima Resolución	HDMI, DisplayPort, USB-C: 4096 x 2160 @ 60 Hz (4:4:4) VGA: 1920 x 1080 @ 60 Hz
Dimensiones de la Unidad (Alx Anx Pr)	10.8 x 7.5 x 2.4 cm [4.25" x 3" x 0.9"]
Peso de la Unidad	0.35 kg [0.77 lb]
Temperatura de Operación	0 °C a 40 °C [32 °F a 104 °F]
Temperatura de Almacenimiento	-15 °C a 50 °C [5 °F a 122 °F]
Humedad Relativa	De 0% a 85% de HR, Sin Condensación
Carga PD 3.0 20V	5A (90W)

Garantía

Garantía Limitada por 1 Año

Garantizamos por un (1) año a partir de la Fecha de comprar在深圳的某一天，但因为某些原因，我们无法在该日之前完成。Nuestra obligation bajo esta garantía está limitada a la reparación o reemplazo (a su entera discrección) de每一quier producto defectuoso. Ante las devolver每一天, no se querece ser capaz de reparación, visite

Triplite.Eaton.com/support/product-returns.Esta garantía no se aplica a equipos que hayan sido danados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de unaresha.

SALVO POR LO QUE SE INDICÓ AQUIÉ, NO OTORGAMOS GARANTías EXPRESAS O IMPLICITAS, INCLUIDAS GARANTías DE COMERCIABILIDAD Y ADECUACION PARA UN PROPÓSITO PARTICULAR. Algunos Estados no permiten la limitación o exclusión de garantías implicítas; por lo tanto, las limitaciones o exclusiones antes MentionadasSEO no aplicarse al comprador.

SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGún CASO SEREMOS RESPONSABLES POR DANOS DIRECTOS, INDIRECTOS, ESPECIALNES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especialmente, no somos responsables por ningún costo, como perdida de ganancias o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamos de cerceros o de cualquier otra forma.

Garantía

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo electrico y electrónico nuevo de Eaton, los clientses están obligados a:

• Enviar para reciclaje equipos viejos del@mismo tipo y en el@mismo número (esto varía de un País a除外)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donderzonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad.

Eaton tiene una的政治a de mejora continua. Las specifications están susujetas a cambio sin previo aviso.
