MODE D'EMPLOI SHAZ 22.2 E6 SILVERCREST
Instructions de montage, d'utilisation et consignes de sécurité
Avant de lire le mode d'emploi, ouvre les deux pages contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.
FR/BE Instructions de montage, d'utilisation et consignes de sécurité Page 47
Légende des symboles utilisés..
Utilisation conforme Descriptif des éléments... Page 49 Contenu de la livraison. Page 49 Caractéristiques techniques... Page 49
Consignes de sécurité page 50
Consignes de sécurité relatives aux piles/aux piles rechargeables. Page 55
Avant la mise en service
Monter le support mural. Page 56 Charger la batterie. Page 57 Signification de l'indicateur de contrôle de la batterie. Page 57
Mise en service
Sélectionner, monter et démonter les accessoires Page 58
Nettoyage, entretien et maintenance
Vider le bac à poussière. Page 62 Nettoyer les filtres et le bac à poussière. Page 62 Nettoyer les accessoires. Page 64
Déclaration de conformité
| Légende des pictogrammes utilisés |
| Respecter les avertissements et les consignes de sécurité ! | | SMPS (Switch mode power supply unit) (alimentation à découpage) |
| Lire les instructions ! | | Polarité de l'alimentation électrique |
| Bloc d'alimentation amovible |
| Ce produit est exclusivement destiné à un usage en intérieur, dans des espaces secs et fermés. | | Attention ! Risque d'explosion ! |
| Courant continu/Tension continue | | Gants de protection - Porter des gants de protection |
| Courant alternatif/Tension alternative | | Conforme à la législation française |
| Ne laissez jamais des enfants sans surveillance avec le matériel d'emballage et le produit. | | Mettez l'emballage et le produit au rebut en respectant l'environnement ! |
| Avertissement ! Danger d'électrocution ! 36 | | Suisse garantié |
| Transformateur de sécurité anti-court-circuit | | Certifié TÜV SÜD/GS |
| Instructions de sécurité Instructions de manipulation | |
Aspirateur sans fil 2 en 1
Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Le mode d'emploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et la mise au rebut. Veuillez lire consciencieusement toutes les indications d'utilisation et de sécurité du produit. Ce produit doit uniquement être utilisé conformément aux instructions et dans les domaines d'application spécifiés. Lors d'une cession à tiers, veuillez également remettre tous les documents.
Ce produit est destiné à l'aspiration de saletés sèches et non adhérentes, telles que de la poussière, des peluches ou
des miettes, sur des sols à la surface lisse et sur des moquettes. Le produit peut être utilisé comme un aspirateur à main ou comme aspirateur pour le sol.
Utilisez uniquement le produit en intérieur. Le produit est exclusivement destiné à un usage et non commercial. Utilisez le produit uniquement dans le cadre de son emploi prévu. Toute autre utilisation que celle désignée précédemment, ou toute modification du produit, est interdite et peut occasionner des blessures et/ou des dommages. Le fabricant décline
toute responsabilité en cas de dommages résultant d'une utilisation non conforme à l'usage prévu.
Descriptif des éléments
1 Poignée 2 Batterie 2a Touche de déverrouillage (battery) 2b Indicateur de contrôle de la batterie 3 Prise de charge (battery) 4 Appareil principal 4a Ouverture sur l'appareil principal (pour connecter les accessoires directement à l'appareil principal) 5 Support mural 6 Vis 7 Cheville 8 Adaptateur secteur 9 Fiche de raccordement du câble secteur 10 Porte-accessoires (à fixer au tube d'aspiration en aluminium) 11 Brosse à poussière (brosse 2 en 1) 11d Touche de déverrouillage (brosse à poussière) 12 Embout suceur 13 Brosse électrique pour sol 13a Rouleau-brosse rotatif 13b Dispositif de verrouillage (rouleau-brosse rotatif) 13c Vis de fixation (dispositif de verrouillage du rouleau-brosse rotatif) 14 Touche de déverrouillage (tube d'aspiration en aluminium) 15 Tube d'aspiration en aluminium 15a Ouverture sur le tube d'aspiration en aluminium (pour le raccordement des accessoires au bas du tube d'aspiration en aluminium) 16 Touche ECO 17 Touche MAX 18 Touche Marche/Arrêt 19 Touche de déverrouillage (appareil principal) 20 Bac à poussière 21 Trappe de fond (bac à poussière) 22 Touche de déverrouillage (détacher le bac à poussière de l'appareil principal) 23 Touche de déverrouillage (ouvrir la trappe de fond du bac à poussière) 24 Bouchon (bac à poussière) 25 Filtre HEPA
26 Portefiltre 27 Filtre en acier inoxydable
Contenu de la livraison
Immédiatement après le déballage du produit, veuillez contrôler la présence de tous les éléments censés être livrés, et vérifiez aussi que le produit est en parfait état.
1 appareil principal avec bac à poussière 1 tube d'aspiration en aluminium 1 adaptateur secteur avec câble secteur 1 batterie 1 brosse électrique pour sol 1 embout suceur 1 brosse à poussière (brosse 2 en 1) 1 support mural avec matériel de montage (2 chevilles, 2 vis) 1 porte-accessoires 1 notice de montage et d'utilisation
Caractéristiques techniques
Modèle: SHAZ 22.2 E6
Tension nominale: 22,2V ---
Entrée: 100-240V ~ 50/60Hz
Sortie:26V = 450mA
Temps de charge: 4-5 heures
Niveau d'aspiration : mode MAX et mode ECO
Autonomie: 25 minutes en mode MAX, 45 minutes en mode ECO
Volume
Bac à poussière : 0,61
Niveau sonore : max. 75 dB
Remarque: n'utilisez le produit qu'avec le chargeur GQ12-260045-AG, le pack de batterie YWS1011-025-2 et la Brosse électrique pour sol IAN377365_2110/98200-507-001.
Adaptateur secteur/Chargeur
| Information | Valeur Unité | |
| Nom du fabricant | Dong Guan City Gang Qi Electronic Co., Ltd | |
| Identification du modèle | GQ12-260045-AG | |
| Tension d'entrée | 100-240 V | ~ |
| Fréquence du courant aler-natif d'entrée | 50/60 Hz | |
| Tension de sortie | 26 V | == |
| Courant de sortie | 0,45 A | |
| Puisance de sortie | 11,7 W | |
| Efficacité moyenne en fonctionnement | 85,45 % | |
| Efficacité à faible charge (10%) | 73,19 % | |
| Puisance absorbée à charge nulle | 0,088 W | |
Consignes de sécurité
CONSIGNES ET INSTRUCTIONS DE SECURITE POURPOUVOIR LES CONSULTER ULTRIEREULEMENT!
DANGER DE MORT ET D'ACCIDENT POUR LES ENFANTS EN BAS ÂGE ET LES ENFANTS! Ne laissez jamais les enfants manipuler sans surveillance les matériaux d'emballage. Il y a un risque de suffocation. Tenez les enfants à l'écart du produit.
Ce produit peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience ou de connaissances, à la condition qu'ils soient surveillés ou qu'ils aient été informés de l'utilisation sûre du produit et qu'ils comprennent les risques qui en résultent.
Les enfants ne doivent pas jouer avec le produit. Le nettoyage et
L'entretien ne doit pas être effectué par des enfants laissés sans surveillance.
Ne laissez pas le produit ou le matériel d'emballage traîner sans surveillance. Les films/les sacs en plastique, les pièces en polystyrène, etc. peuvent constituer des jouets dangereux pour les enfants.
Éviter tout danger de mort par électrocution
Avant toute utilisation, vérifiez régulièrement que toutes les pièces du produit ne sont pas endommagées. N'utilisez jamais le produit si vous remarquez des dommages sur le boîtier, l'adaptateur secteur avec câble secteur ou la batterie. Assurez-vous que la tension de l'alimentation électrique est compatible avec celle indiquée dans le chapitre « Caractéristiques techniques ». - Connectez l'adaptateur secteur uniquement à une prise de courant correctement installée et facilement accessible. La prise de courant doit rester facilement accessible même après le branchement du produit.
N'ouvrez jamais les équipements électriques et n'y insérez jamais d'objets. Des interventions de cette nature entraîneraient un danger de mort par électrocution. N'insérez aucun objet (autre que les accessoires prévus pour cela) dans les ouvertures du produit. Manipulez le câble secteur avec précaution afin d'éviter tout dommage. Protégez le câble secteur contre les arêtes coupantes, les charges mécaniques et les surfaces chaudes. Si le câble secteur est endommagé, débranchez immédiatement l'adaptateur secteur de la prise de courant. Tirez toujours sur l'adaptateur secteur et jamais sur le câble secteur pour débrancher le produit de l'alimentation électrique. N'utilisez pas le câble secteur pour déplacer ou tirer le produit. N'utilisez jamais le câble secteur comme poignée de transport. Maintenez le câble secteur à l'écart des sources de chaleur. Lorsque le câble secteur est endommagé, il doit être remplacé par du personnel qualifié pour son entretien afin d'éviter tout danger.
N'utilisez pas le produit lorsque, en raison d'une chute, de dommages, d'eau infiltrée, d'une utilisation en plein air, il ne peut plus fonctionner correctement. Confiez la réparation du produit au fabricant ou à son atelier de service après-vente. Le produit ne doit pas être utilisé s'il est tombé ou s'il présente des dommages visibles. N'utilisez plus le produit lorsque des éléments en plastique présentent des fentes et fissures ou qu'ils ont été déformés. Remplacez uniquement les composants endommagés par des pièces de rechange d'origine adaptées. Ne plongez jamais le produit, le câble secteur ou l'adaptateur secteur dans l'eau ou dans d'autres liquides. Veillez à ce que le câble secteur ne soit jamais mouillé ou humide. Protégez l'appareil de l'humidité, des gouttes d'eau et des éclaboussures. Utilise_ le produit uniquement dans des endroits secs, et jamais à l'extérieur ou dans un environnement humide.
N'utilisez pas le produit sur des sols mouillés ou humides. Ne laissez pas le produit aspirer des liquides ou des saletés humides. Si du liquide vient à pénétrer dans le produit, éteignez-le immédiatement et débranchez l'adaptateur secteur. Faites vérifier que le produit n'est pas endommagé avant de l'utiliser à nouveau. Ne touchez jamais l'adaptateur secteur avec des mains humides ou mouillées, et ce plus particulièrement lorsque vous l'enfichez ou le retirez de la prise. N'utilisez pas le produit quand vous avez les mains mouillées. Ne placez pas d'objets remplis de liquide, tels que des vases, sur ou à proximité du produit. Éteignez le produit et débranchez l'adaptateur secteur de la prise de courant.
- si un dysfonctionnement survient,
- lorsque vous ne chargez pas la batterie,
- lorsqu'il y a un orage,
- avant de monter ou de démonter l'appareil,
- avant de changer les filtres,
- avant de déboucher et avant de nettoyer le produit.
Utilisez uniquement l'adaptateur secteur d'origine avec câble secteur pour charger la batterie. Retirez la batterie du produit avant de nettoyer celui-ci. Le produit ne doit être rechargé qu’avec le chargeur GQ12-260045-AG fourni. Avant le nettoyage ou l'entretien du produit, le chargeur doit être débranché de la prise. - Les piles rechargeables défectueuses doivent être retirées du produit et mises au rebut en toute sécurité. Les bornes d'alimentation ne doivent pas être court-circuitées.
Évitez les risques d'incendie et de blessures
Ne couvrez pas le produit avec des objets pendant que vous l'utilisez ou que vous chargez la batterie. Un dégagement de chaleur excessif peut provoquer un incendie. N'utilisez pas le produit à proximité d'un feu ouvert. N'exposez pas le produit à la chaleur ou aux rayons directs du soleil.
Ne montez pas le support mural à proximité de surfaces chaudes, par exemple des chauffages. - Rangez le produit ou montez le support mural dans un endroit facilement accessible et veillez à ce que le produit ne soit pas couvert par des objets. Laissez toujours une distance minimale de 10 cm autour du produit pour assurer une aération suffisante. Ne laissez pas le produit aspirer des matières inflammables, par exemple de l'essence ou de l'encre d'imprimante ou de photocopieuse. Ne laissez pas le produit aspirer des matières combustibles, par exemple des cigarettes, des copeaux de bois, des cendres et d'autres objets pouvant déclencher un incendie. N'utilisez pas le produit à des températures supérieures à +40 °C ou inférieures à +10 °C. Ne laissez pas des cheveux, vêtements et doigts à proximité des ouvertures ou des composants mobiles du produit. Vous risqueriez de vous blesser! - Les produits électriques peuvent représenter un risque pour les animaux. En outre, les animaux peuvent également endommager
le produit. Tenez toujours les animaux à l'écart des produits électriques.
- Disposez le câble secteur de sorte que personne ne puisse marcher dessus, y rester accroché ou trébucher dessus.
- Mettez le produit hors tension avant de changer les accessoires qui sont en mouvement pendant le fonctionnement.
Risque de dégâts matériels
N'utilisez pas le produit lorsque l'orifice d'aspiration est bloqué. Retirez toute poussière, tout cheveu, tout coton, etc., afin que l'air circule impeccablement dans l'orifice d'aspiration. Ne laissez pas le produit aspirer des matériaux susceptibles de boucher le produit, par exemple des pierres, des morceaux de papier etc. Ne laissez pas le produit aspirer des objets durs ou pointus, par exemple du verre brisé, des clous, des vis ou des pièces de monnaie. Sinon, le produit pourrait être endommagé.
Avant l'utilisation du produit, veuillez retirer tout obstacle, par exemple le câble d'alimentation, un jouet et d'autres objets. Vérifiez et nettoyez régulièrement les filtres et le bac à poussière afin de prolonger la durée de vie de votre produit. Si vous remarquez des dommages ou des déformations sur les filtres, n'utilisez plus le produit. Veuillez dans ce cas contacter le service après-vente. Le non-respect de cette consigne peut entraîner des dommages au produit, par exemple une surchauffe du moteur due à des filtres obstrués ou défectueux. N'utilisez jamais le produit sans filtre afin de ne pas endommager le moteur; vous risquez dans le cas contraire de diminuer la durée de vie du produit. Éteignez le produit avant tout transport. Chargez entièrement le produit au moins une fois par mois pour éviter une décharge profonde de la batterie et par conséquent son endommagement. Fixez solidement le support mural au mur. Vérifiez si le matériel de montage fourni est adapté au mur choisi. Si nécessaire, consultez
un spécialiste pour obtenir le matériel de montage approprié.
Avant de percer, vérifie qu'il n'y a pas de tuyaux d'eau ou de lignes électriques à l'emplacement prévu dans le mur. N'utilisez pas de produits de nettoyage abrasifs ou agressifs (voir le chapitre « Nettoyage, entretien et maintenance »). Sinon, le produit pourrait être endommagé. Utilisez uniquement les accessoires d'origine. N'utilisez le produit qu'avec le chargeur GQ12-260045-AG, le pack de batterie YWS1011-025-2 et la Brosse électrique pour sol IAN377365_2110/ 98200-507-001.
Consignes de sécurité relatives aux piles/aux piles rechargeables
DANGER DE MORT! Rangez les piles/piles rechargeables hors de la portée des enfants. En cas d'ingestion, consultez immédiatement un médecin!
RISQUE d'explosion! ne rechargez
jamais des piles non rechargeables. Ne court-circuitez pas les piles/ piles rechargeables et/ou ne les ouvrez pas! Autrement, vous risquez de provoquer une surchauffe, un incendie ou une explosion.
Ne jetez jamais des piles/piles rechargeables au feu ou dans l'eau. Ne pas soumettre les piles/ piles rechargeables à une charge mécanique.
Risque de fuite des piles/ piles rechargeables
- Évitez d'exposer les piles/piles rechargeables à des conditions et températures extrêmes susceptibles de les endommager, par ex. sur des radiateurs/exposition directe aux rayons du soleil. Lorsque les piles/piles rechargeables fuient, évitez tout contact du produit chimique avec la peau, les yeux ou les muqueuses! Rincez les zones touchées à l'eau claire et consultez immédiatement un médecin!
PORTER des GANTS de protection!
Les piles/piles rechargeables endommagées ou sujettes à des
Les fuites peuvent provoquer des brûlures au contact de la peau. Vous devez donc porter des gants ajustés pour les manipuler.
En cas de fuite des piles/piles rechargeables, retirez-les aussi du produit pour éviter tout endommagement. Retirez les piles/piles rechargeables, si vous ne comptez pas utiliser le produit pendant une période prolongée. - Ce produit contient une pile rechargeable ne pouvant pas être remplacement par l'utilisateur. Le démontage ou le remplacement de la pile rechargeable doit uniquement être effectué par le fabricant, son service après-vente ou une personne possédant une qualification similaire, afin de prévenir toute mise en danger. Lors de la mise au rebut, il y a lieu de rappeler que ce produit contient une pile rechargeable.
Avant la mise en service
TION! Avant de percer, assu-rez-vous qu'il n'y a pas de lignes électriques ou de tuyaux à l'endroit du perçage.
Lisez attentivement les instructions d'utilisation et les consignes de sécurité de votre perceuse. Lorsque vous choisissez un emplacement de montage, assurez-vous qu'une prise électrique correctement installée et facilement accessible se trouve à proximité. Avant le montage, vérifiez si le matériel de montage fourni est adaptable à vos conditions (par exemple la constitution du mur). Si nécessaire, consultez un spécialiste pour obtenir le matériel de montage approprié.
Marquez les trous de perçage en utilisant les trous prévus dans le support mural 5 pour les vis 6. Percez maintenant les trous de fixation dans le mur et insérez les chevilles dans les trous. Fixez le support mural 5 à l'aide des vis fournies 6 (voir fig. B). Assurez-vous que le support mural 5 est bien en place.
Accrochez l'appareil principal 4 avec l'arrière sur le crochet du support mural 5 prévu pour cela (voir fig. C).
Charger la batterie
Remarque: chargez complètement la batterie 2 avant la première utilisation (environ 4 à 5 heures).
Accrochez l'appareil principal 4 avec le tube d'aspiration en aluminium 15 au support mural 5 pour la charge ou placez-le hors de portée des enfants et des animaux domestiques dans un endroit protégé où personne ne peut trébucher ou marcher sur l'appareil principal 4 avec le tube d'aspiration en aluminium ou sur le câble secteur.
Insérez la fiche du câble secteur 9 dans la prise de charge 3 de la batterie 2 (voir fig. D). Branchez l'adaptateur secteur dans la prise de courant. Les LED de l'indicateur de contrôle de la batterie 2b indiquent l'état de charge de la batterie 2 (voir le chapitre « Signification de l'indicateur de contrôle de la batterie »).
Remarque: l'adaptateur secteur peut devenir chaud durant la charge. Ceci est normal et n'indique pas que le produit est defectueux.
Retirez l'adaptateur secteur 8 de la prise de courant et la fiche du câble secteur 9 de la prise de charge 3 lorsque la batterie 2 est entièrement chargée. Les LED de l'indicateur de contrôle de la batterie 2b s'éteignent.
Charger la batterie en dehors de l'appareil principal :
Chargez la batterie 2 hors du portée des enfants et des animaux
Domestiques dans un endroit protégé.
Vous pouvez également retirer la batterie 2 de l'appareil principal 4 pour la charger. Pour ce faire, appuyez sur la touche de déverrouillage 2a et retirez la batterie 2 du support situé au niveau de la poignée 1 de l'appareil principal 4 (voir fig. E). Insérez la fiche du câble secteur dans la prise de charge 3 de la batterie 2 (voir fig. F). Branchez l'adaptateur secteur dans la prise de courant. Les LED de l'indicateur de contrôle de la batterie 2b indiquent l'état de charge de la batterie 2 (voir le chapitre « Signification de l'indicateur de contrôle de la batterie »). Dès que la batterie 2 est entièrement chargée, les LED de l'indicateur de contrôle de la batterie 2b s'allument en continu. Retirez l'adaptateur secteur 8 de la prise de courant et la fiche du câble secteur 9 de la prise de charge 3 de la batterie 2. Les LED de l'indicateur de contrôle de la batterie 2b s'éteignent. Remplacez la batterie chargée 2 dans l'appareil principal 4 en la faisant glisser dans le support situé au niveau de la poignée 1 de l'appareil principal 4 jusqu'à ce qu'elle s'encliquette.
Signification de l'indicateur de contrôle de la batterie
Les 4 LED de l'indicateur de contrôle de la batterie 2b indiquent l'état de charge de la batterie 2.
Indication en fonctionnement :
- Lorsque la batterie 2 est entièrement chargée, toutes les LED de l'indicateur de contrôle de la batterie 2b s'allument en continu.
- Lorsque les LED s'éteignent pendant le fonctionnement, cela indique la décharge progressive de la batterie 2.
-La batterie 2 est presque complètement déchargée lorsqu'une seule LED est encore allumée.
Chargez immédiatement la batterie 2. L'appel principal 4 s'éteint automatiquement lorsque le niveau de la batterie est trop faible pour continuer à fonctionner.
Indication pendant la charge :
- Les LED lumineuses indiquent la progression de la charge (partie déjà chargée).
- Dès que toutes les LED s'allument en continu, la batterie 2 est entièrement chargée.
L'indicateur de contrôle de la batterie 2b s'éteint lorsque la charge est terminée et que vous retirez l'adaptateur secteur 8 de la prise de courant ou débranchez la fiche du câble secteur 9 de la prise de charge 3 de la batterie 2.
Dès que vous mettez en marche l'appareil principal 4 au moyen de la touche marche/arrêt 18, les LED de l'indicateur de contrôle de la batterie 2b s'allument et indiquent l'état de charge de la batterie 2.
Remarque: Si la pile rechargeable se décharge en mode MAX pendant le fonctionnement, le processus de recharge ne peut débuter qu'après une certaine durée (max. 45 minutes). Les LED ne sont pas allumées pendant cette période. Il ne s'agit pas d'un dysfonctionnement de la pile rechargeable, mais un mécanisme de sécurité intégré.

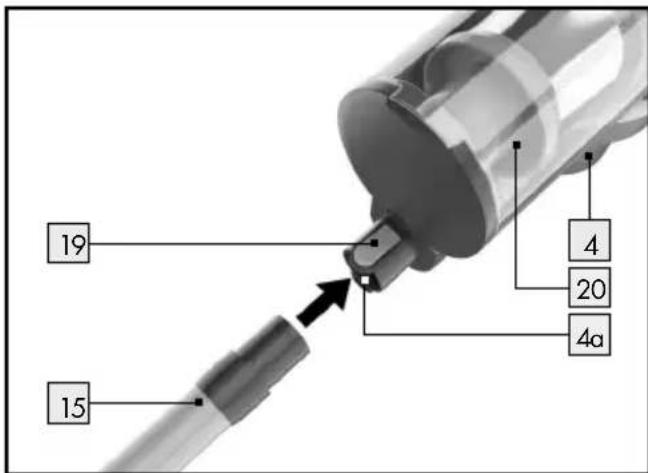

Tube d'aspiration en aluminium :
Le tube d'aspiration en aluminium [15] sort de rallonge, par exemple pour atteindre des endroits difficiles d'accès avec l'embout suédé [12], et de pièce de liaison entre la Brosse électrique pour sol [13] et l'appareil principal [4].
Vous pouvez fixer tous les accessoires fournis à l'extrémité inférieure du tube d'aspiration en aluminium 15.
Glissez le tube d'aspiration en aluminium 15 par le bas sur l'ouverture prevue a cet effet sur
l'appareil principal 4 jusqu'à ce qu'il s'encliquette de manière audible.
Retirez le tube d'aspiration en aluminium 15 de l'appareil principal 4 en appuyant sur la touche de déverrouillage supérieure 19 et en retirant le tube d'aspiration en aluminium 15 de l'appareil principal 4.

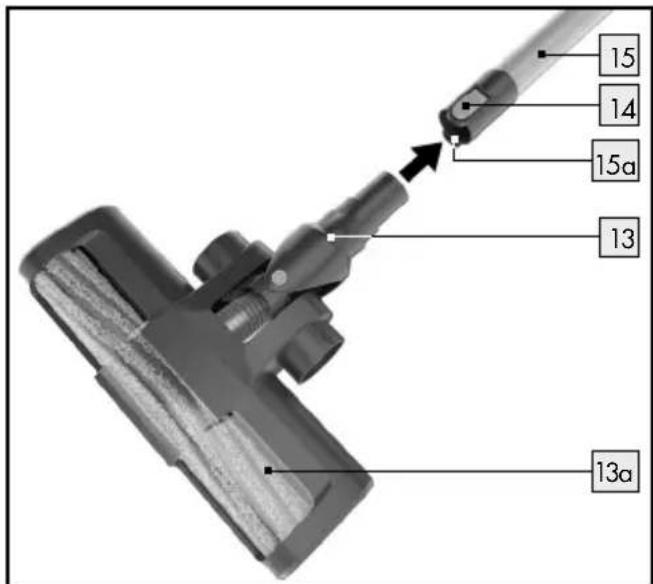

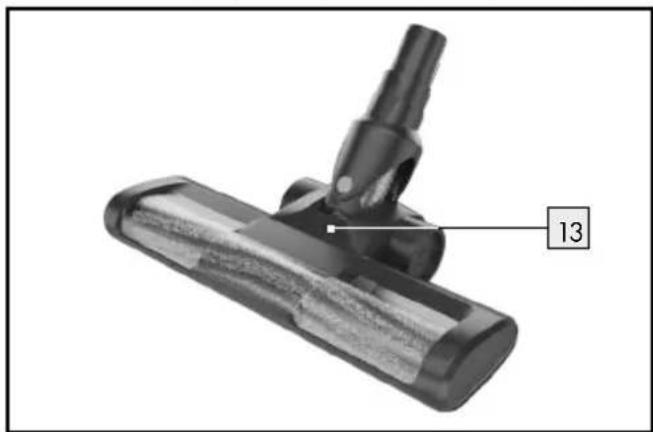

Brosse électrique pour sol :
La Brosse électrique pour sol 13 convient pour passer l'aspirateur aussi bien sur des sols lisses que sur des moquettes. Elle est équipée d'un rouleau-brosse rotatif 13 pour ramasser les cheveux et les peluches.
Montez le tube d'aspiration en aluminium 15 sur l'appareil principal 4 comme précédemment précrit.
Branchez la Brosse électrique pour sol 13 sur l'ouverture prévue à cet effet du tube d'aspiration en aluminium 15 ou directement sur l'ouverture prévue à cet effet sur l'appareil principal 4a. La Brosse électrique pour sol 13 doit s'encliqueter de manière audible, ce n'est qu'alors qu'elle est correctement fixe.
Pour libérer la Brosse électrique pour sol, appuyez sur la touche de déverrouillage (tube d'aspiration en aluminium) ou (appareil principal 4) et retirez la Brosse électrique pour sol du tube d'aspiration en aluminium / de l'appareil principal 4.

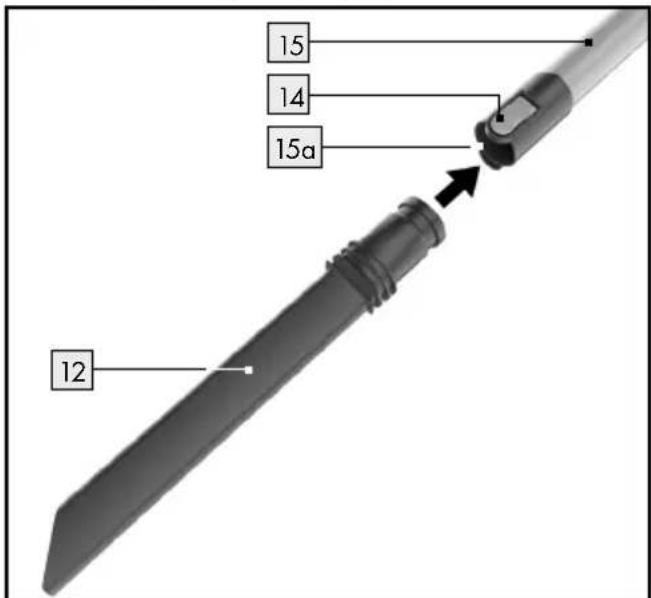

Embouteur :
L'embout suérr 12 convient pour aspirer les endroits difficiles à atteindre, par exemple les coins, les fentes, les joints, les niches, les fissures des meubles rembourrés et pour nettoyer l'intérieur des voitures.
Placez l'embout suceur 12 sur l'ouverture prévue à cet effet sur le tube d'aspiration en aluminium 15a par exemple pour atteindre des zones plus éloignées lors du passage de l'aspirateur, ou sur l'ouverture prévue à cet effet sur l'appareil principal 4a. L'embout suceur 12 doit s'encliqueter de manière audible lorsqu'il est monté sur le tube d'aspiration en aluminium 15/sur l'appareil principal 4.
Retirez l'embout suceur 12 du tube d'aspiration en aluminium 15/de l'appareil principal 4 en appuyant sur la touche de déverrouillage 14 (tube d'aspiration en aluminium 15) ou 19 (appareil principal 4) et en retirant l'embout suceur 12 du tube d'aspiration en aluminium/de l'appareil principal 4.

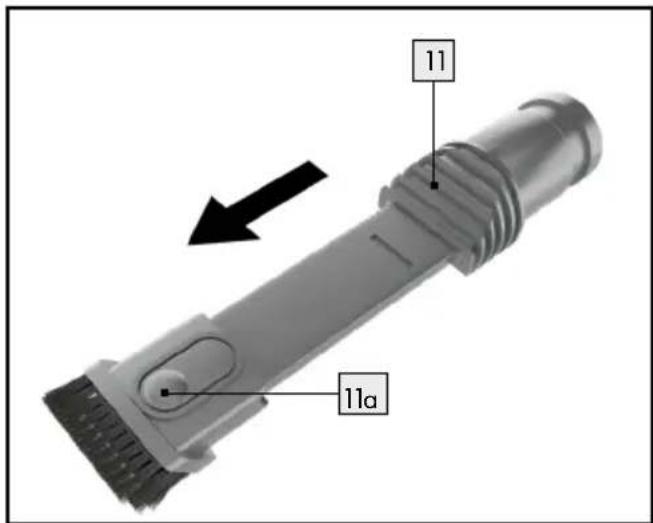

Brosse à poussière :
La Brosse à poussière 11 convient pour passer l'aspirateur sur des rembourrés et d'autres textiles, mais aussi pour dépoussierer des objets sensibles, par exemple des claviers, des cadres, des livres, etc.

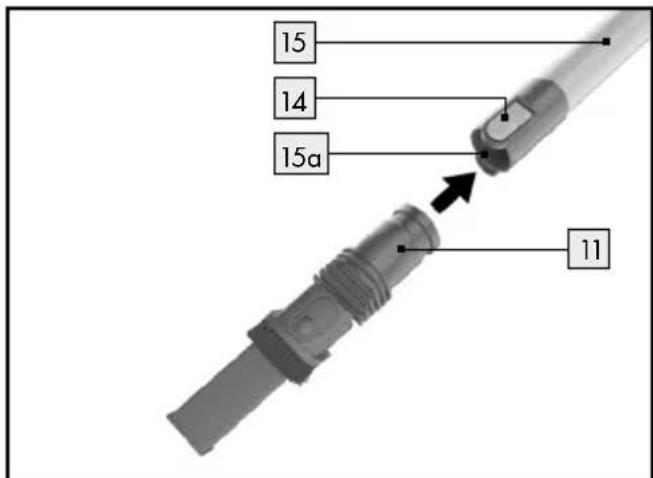

Glissez l'extrémité supérieure de la brosse à poussière 11 sur l'ouverture prévue à cet effet sur le tube d'aspiration en aluminium 15 ou sur l'ouverture prévue à cet effet sur l'appareil principal 4a jusqu'à ce qu'elle s'encliquette de manière audible. Retirez la brosse à poussière 11 du tube d'aspiration en aluminium 15/de l'appareil principal 4 en appuyant sur la touche de déverrouillage 14 (tube d'aspiration en aluminium 15) ou 19 (appareil principal 4) et en retirant la brosse à poussière 11 du tube d'aspiration en aluminium 15/de l'appareil principal 4.

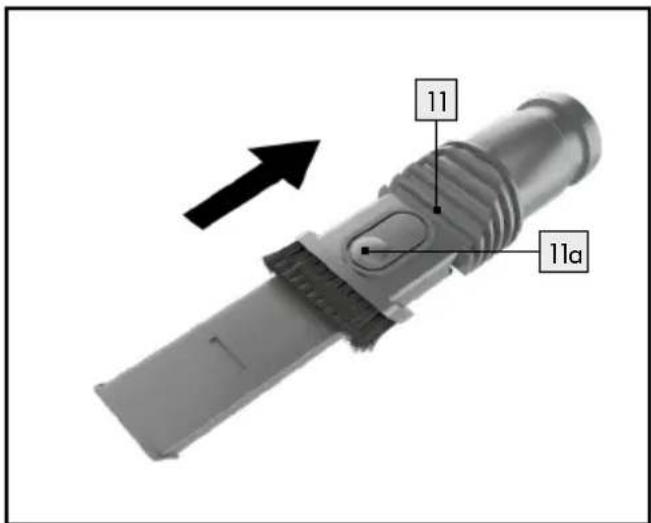

La brosse à poussière 11 a deux fonctions :
Vous pouvez utiliser la Brosse à poussière [11] soit avec l'embout Brosse, soit avec l'embout buse carrée.
Appuyez bas, par exemple pour passer l'aspirateur sur des meubles rembourrés.
Appuyez à nouveau sur la touche de déverrouillage [11a] pour glisser l'embout Brosse de la Brosse à poussière [11] vers le haut. L'embout carré de la Brosse à poussière [11] convient pour passer, par exemple, l'aspirateur sur des cadres ou des livres.
Passer l'aspirateur
Avant de passer l'aspirateur, assurez-vous que le bac à poussière 20 est correctement monté avec les filtres (filtre HEPA 25 et filtre en acier inoxydable 27) (voir les chapitres « Vider le bac à poussière »/« Nettoyer les filtres et le bac à poussière »). Avant toute utilisation, assurez-vous que la batterie 2 est chargée et montée (voir le chapitre « Charger la batterie »). Avant de passer l'aspirateur, assurez-vous qu'il n'y a pas d'objets volumineux, tranchants ou pointus sur la surface à nettoyer. Veillez à ce que la surface à nettoyer soit sèche.
Remarque: éteignez l'appareil principal 4 après chaque
surface nettoyée pour économiser la durée de fonctionnement de la batterie 2. Chargez la batterie 2 après utilisation (voir le chapitre « Charger la batterie »).
Faites attention à votre environnement lorsque vous passez l'aspirateur pour éviter d'endommager le produit et d'autres objets. Sélectionnez les accessoires appropriés en fonction du besoin (voir le chapitre « Sélectionner, monter et démonter les accessoires »). PourmettreI'appareil en marche, appuyez sur leboutonMarche/Arret18pendantenvi-ron2-3 secondesvoir fig. A)et commenciez a-passer I'aspirateur. Selectionnez maintainant l'un des deux niveaux d'aspiration en appuyant sur la touche MAX 17 ou sur la touche ECO 16 (voir fig. A).
Mode MAX: puissance d'aspiration maximale, autonomie d'environ 25 minutes.
Mode ECO: puissance d'aspiration réduite, autonomie d'environ 45 minutes.
Appuyez à nouveau sur la touche marche / arrêt 18 pour éteindre l'appareil (voir fig. A).
Avec l'utilisation
Après utilisation, rangez l'appareil principal 4 en le suspendant au support mural 5 (voir fig. C) ou en le plaçant hors de portée des enfants et des animaux domestiques dans un endroit protégé où personne ne peut trébucher ou marcher sur l'appareil principal 4 avec le
tube d'aspiration en aluminium ou sur le câble secteur.
Après utilisation, chargez à nouveau la batterie 2 voir le chapitre «Charger la batterie». Le tube d'aspiration en aluminium 15 et la Brosse electrique pour sol 13 peuvent rester montés sur l'appareil principal 4 pendant le stockage.
Stocker les accessoires :
Placez la Brosse à poussière [11] et l'embout suceur [12] dans le porte-accessoires [10] pour les ranger (voir figure). Mettez le porte-accessoires [10] sur le tube d'aspiration en aluminium [15].
Accrochez ensuite l'appareil principal 4 sur le support mural 5 (voir fig. C) ou placez-le dans un endroit protégé, hors de portée des enfants et des animaux domestiques.
Remarque: avant de passer l'aspirateur, retirez le porte-accessoires du tube d'aspiration en aluminium pour éviter que les accessoires ne se détachent de manière involontaire du porte-accessoires pendant le fonctionnement.
Après avoir passé l'aspirateur, remettez le porte-accessoires 10 sur le tube d'aspiration en aluminium 15.
Vider le bac à poussière
Le bac à poussière 20 doit être retiré de l'appareil principal 4 pour pouvoir être vidé.
Pour vider le bac à poussière [20], procédez comme suit :
Éteignez le produit avec le bouton marche/arrêt 18 (voir fig. A). Retirez le bac à poussière 20 de l'appareil principal 4 en appuyant sur la touche de déverrouillage 22 située au bas du bac à poussière 20 (voir fig. G) et retirez avec précaution le bac à poussière 20 comme indiqué sur la figure H. Tenez le bac à poussière 20 au-dessus d'une poubelle. La distance jusqu'à la poubelle doit être aussi réduite que possible afin que la poussière ne soit pas inutillement remuée et dispersée dans les environs. Tirez le levier de déverrouillage 23 vers le bas (vers l'utilisateur) pour ouvrir la trappe de fond du bac à poussière 20 (voir fig. 1). Si nécessaire, utilisez votre main pour enlever les cheveux et la poussière qui adhérent au bac à poussière 20. Refermez la trappe de fond 21 en la repoussant sur l'ouverture du bac à poussière 20 et
Poussez le levier de déverrouillage [23] vers le haut (vers le bac à poussière [20]) jusqu'à ce qu'il s'encliquette de manière audible (voir fig. J).
Replacez le bac à poussière [20] sur l'appareil principal [4] en alignant exactement le bac à poussière [20] et le bouchon [24] avec les évidements correspondants de l'appareil principal [4] (voir fig. K). Le bac à poussière [20] doit s'encliqueter de manière audible, ce n'est qu'ainsi qu'il est correctement monté (voir fig. L).
Nettoyer les filtres et le bac à poussière
Nettoyez les filtrres (filtrheHEPA25 et filtrer en acier inoxydable27) toutes les deux ou trois utilisations. Sinon, la puissance d'aspiration sera reduite et le produit risque d'être endommaged. Ne nettoyez pas les filtres (filtré HEPA 25 et filtrer en acier inoxy-dable 27) au lave-vaisselle ou à la machine à laver. Ne nettoyez pas le filtré HEPA25 sous I'eau courante. Ne nettoyez pas le bac à poussière au lave-vaisselle. Laissez le filtré en acier inoxy-dable [27] secher complètement à l'air libre après le nettoyage. Ne placez pas le filtrer en acier inoxydable dans le seche-linge ou la cuisine pour le faire secher.
IMPORTANT: laissez toutes les parties du produit sécher complètement après le nettoyage.
Si le filtre en acier inoxydable [27] n'est pas complètement sec, de l'eau peut pénétrer dans le produit et l'endommager!

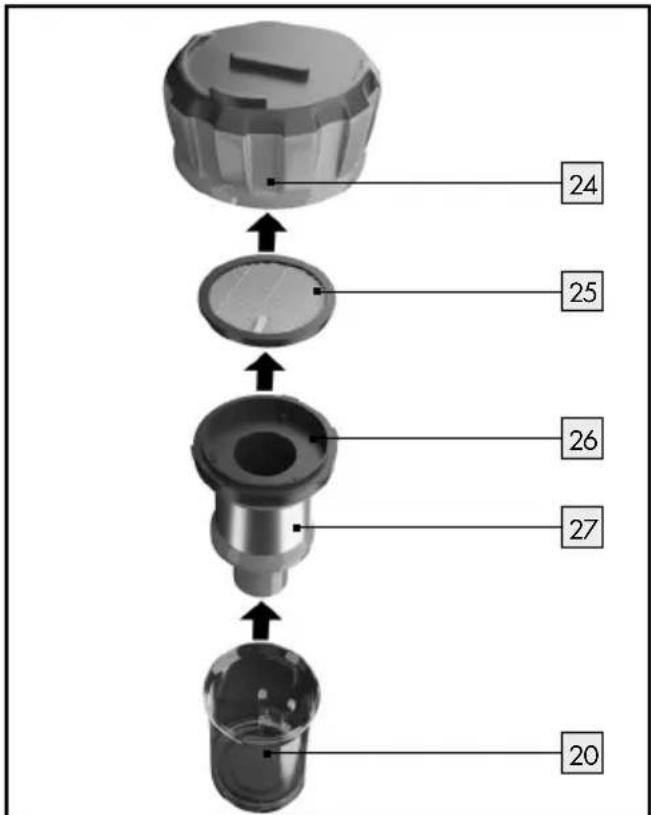

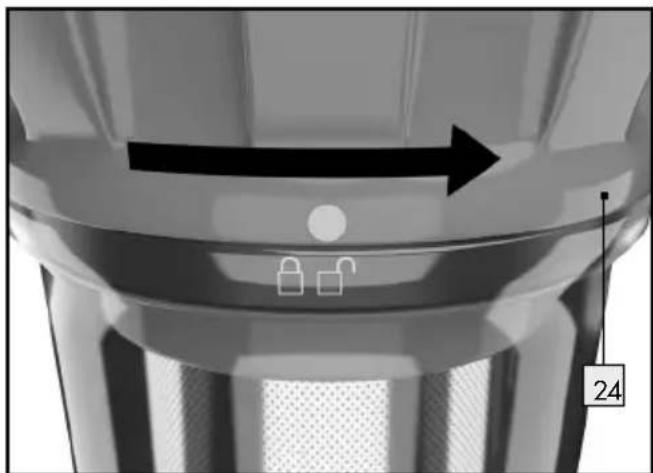

Pour nettoyer les filtres, procédez comme suit:
Éteignez le produit avec le bouton marche/arrêt 18 (voir fig. A). Retirez le tube d'aspiration en aluminium 15 de l'appareil principal 4 en appuyant sur la touche de déverrouillage supérieure 19 et en retirant le tube d'aspiration en aluminium 15 de l'appareil principal 4. Retirez le bac à poussière 20 de l'appareil principal en appuyant sur la touche de déverrouillage 22 située au bas du bac à poussière 20 et retirez avec précaution le bac à poussière 20 (voir fig. H). Veillez à ce que le bac à poussière 20 soit vide (voir le chapitre « Vider le bac à poussière »). Si nécessaire, tapotez à nouveau le bac à poussière 20 au-dessus d'une poubelle. Retirez le bouchon 24 du bac à poussière 20 en le tournant vers la droite jusqu'à ce que le repère sur le bouchon 24 soit au-dessus du symbole. Retirez le bouchon 24 en le soulevant vers le haut.
Retirez l'unité de filtration complète du bac à poussière 20. Retirez le filtre HEPA 25 du portefiltre 26 en le tirant vers le haut par la languette.

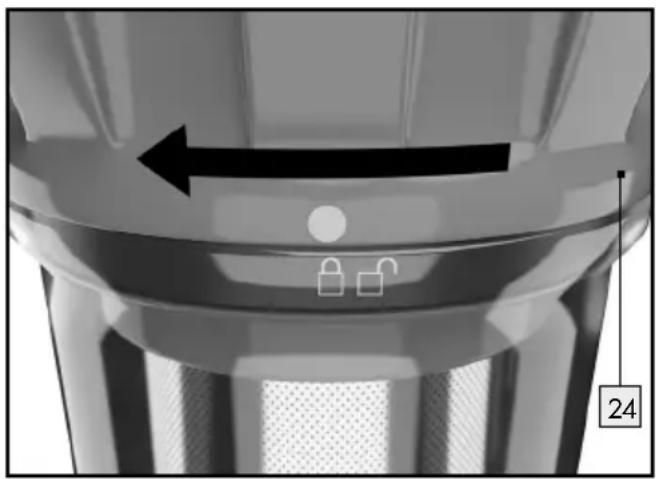

Ne nettoyez pas le filtre HEPA25 avec de l'eau!
Nettoyez le filtre HEPA 25 en le tapotant. Si nécessaire, utilisez un pinceau ou une brosse douce pour le nettoyage. Rincez le filtre en acier inoxydable 27 avec le portefiltre 26 sous l'eau claire. Nettoyez minutieusement le bac à poussière 20 avec un chiffon humide. Laissez le bac à poussière 20 et le filtre en acier inoxydable 27 avec le portefiltre 26 sécher complètement avant de remonter toutes les pièces dans l'ordre inverse. Replacez le bouchon 24 du bac à poussière 20 et fixez-le en le tournant vers la gauche jusqu'à ce que le repère sur le bouchon 24 soit au-dessus du symbole.
Remarque: lors du nettoyage, vérifie régulièrement que les filtres (filtre HEPA25 et filtre en acier inoxydable 27) ne sont pas endommagés ou déformés. Les filtres qui sont endommagés ou déformés ou qui ne peuvent plus être nettoyés doivent être remplacés. Veuillez dans ce cas contacter le service après-vente.
Nettoyer les accessoires
Avant chaque nettoyage, éteignez le produit et débranchez l'adaptateur secteur de la prise de courant.
Plongez jamais le produit, la batterie 2, le câble secteur ou l'adaptateur secteur 8 dans l'eau ou dans d'autres liquides pour les nettoyer.
Ne nettoyez pas le produit pendant qu'il est en charge. Laissez le produit refroidir avant de le nettoyer. Retirez la batterie 2 avant le nettoyage.
N'utilisez aucun solvant ou essence ou produit similaire. Ces substances pourraient endommager le produit. Avant le nettoyage, videz le bac à poussière 20 (voir le chapitre « Vider le bac à poussière ») et tapotez-le minutieusement.
Nettoyer la surface du produit :
Utilisez un plumeau pour nettoyer les surfaces, par exemple de l'appareil principal 4, de la batterie 2 ou de la Brosse electrique pour sol 13 ou un chiffon doux et légèrement humide en cas de saletés tenaces.
Nettoyer les accessoires :
- Retirez régulièrement les cheveux et la saleté des accessoires. Nettoyez l'embout suceur 12 et la Brosse à poussière 11 à l'eau courante. Laissez tous les accessoires sécher complètement avant de les réutiliser ou de les ranger.

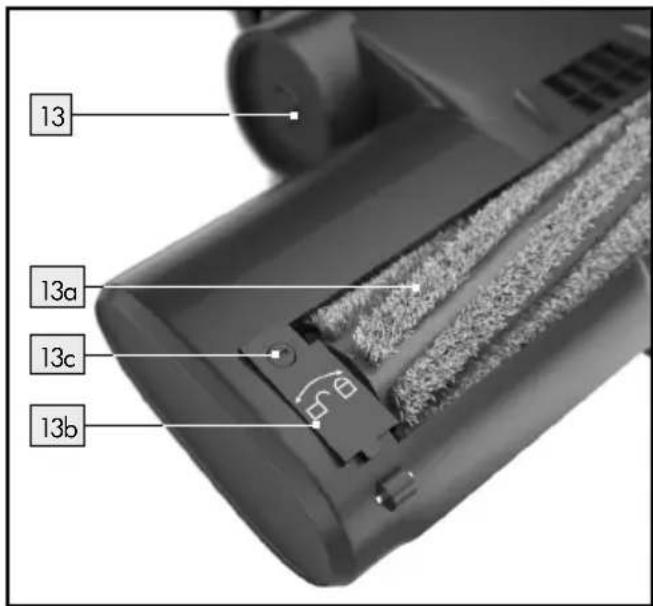

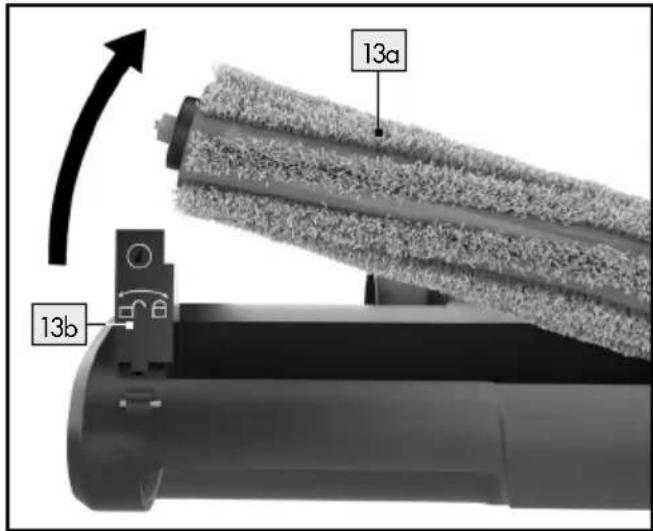

Nettoyer le rouleau-brosse rotatif :
Retirez la Brosse électrique pour sol 13 du tube d'aspiration en aluminium 15. Pour ce faire, appuyez sur la touche de déverrouillage 14 sur le tube d'aspiration en aluminium 15 et retirez la Brosse électrique pour sol 13. Retournez la Brosse électrique pour sol 13. Utilisez un tournevis plat pour tourner la vis de fixation 13 du dispositif de verrouillage 13 dans le sens inverse des aiguilles d'une montre, vers le symbole.
Rabattez avec précaution le dispositif de verrouillage 13b vers le haut et retirez maintenant le rouleau-brosse rotatif 13d du boîtier de la Brosse électrique pour sol 13.
Nettoyez le rouleau-brosse rotatif 13a en enlevant les cheveux et la saleté. Si nécessaire, enlevez également la saleté du boîtier de la Brosse électrique pour sol 13. Puis reinserez le rouleau-brosse rotatif 13d dans le boîtier de la Brosse électrique pour sol 13. Appuyez à nouveau avec précaution vers le bas sur le dispositif de verrouillage 13b. Fixez le rouleau-brosse rotatif 13d en tournant la vis de fixation 13d dans le sens des aiguilles d'une montre vers le symbole à l'aide d'un tournevis plat. Vérifiez qu'il est correctement positionné.
Stockage
Débranchez l'alimentation électrique lorsque le produit ne va pas être utilisé durant une période prolongée. Retirez la batterie du support situé au niveau de la poignée 1 de l'appareil principal 4 (voir le chapitre « Charger la batterie ») et stockez-la hors de l'appareil principal 4. Stockez toujours le produit et tous ses accessoires dans un endroit sec et à température ambiante. N'exposez pas le produit à la chaleur ou aux rayons directs du soleil.
Dépannage/résolution des problèmes
| Problème Source Solution | | |
| L'appareil principal 4 ne s'allume pas. | La batterie 2 n'est pas chargée. Chargez la batterie 2 (voir le chapitre « Charger la batterie »). |
| La batterie 2 n'est pas insérée. Replacez la batterie 2 dans l'ap-pareil principal 4 en la faisant glis-ser dans le support situé au niveau de la poignée 1 de l'appareil principal 4 jusqu'à ce qu'elle s'en-cliquette. |
| L'appareil principal 4 s'éteint pendant le fonctionnement et les LED de l'indicateur de contrôle de la batterie 2b clignotent. | La batterie 2 n'est pas chargée. Chargez la batterie 2 (voir le chapitre « Charger la batterie »). |
| La puissance d'aspiration est trop faible. | La batterie 2 est trop faible. | Chargez complètement la batterie 2 (voir le chapitre « Charger la batterie »). |
| Les filtres 25, 27 ou le portefiltre 26 sont bouchés ou endommagés. | Nettoyez les filtres 25, 27 et le portefiltre 26 (voir le chapitre « Nettoyer les filtres et le bac à poussière »). Remplacez les filtres endommagés. |
| Les accessoires ne sont pas correctement montés. | Vérifiez si les accessoires sont cor-rectement montés/encluetés (voir le chapitre « Sélectionner, monter et démonter les accessoires »). |
| L'orifice d'aspiration du tube d'aspiration en aluminium 15 ou d'un accessoire est bloqué. | Vérifiez si le tube d'aspiration en aluminium 15 et les accessoires utilisés sont obstrués. Nettoyez les accessoires (voir le chapitre « Net-tyer les accessoires »). |
| Lorsque vous passez l'aspira- teur, le produit perd de la poussière /des saletés. | Le bac à poussière 20/les filtres 25, 27 ne sont pas correctement insérés. | Vérifiez si le bac à poussière 20 et les filtres 25, 27 sont correctement montés (voir les chapitres « Vider le bac à poussière » / « Nettoyer les filtres et le bac à poussière »). |
| Le bac à poussière 20 n'est pas correctement fermé. | Vérifiez si la trappe de fond 21 du bac à poussière 20 est bien fermée (voir le chapitre « Vider le bac à poussière »). |
| Les filtres 25, 27 ou le porte-filtre 26 sont bouchés ou endommagés. | Nettoyez les filtres 25, 27 et le porte-filtre 26 (voir le chapitre « Nettoyer les filtres et le bac à poussière »). Remplacez les filtres endommagés. |
| La batterie 2 ne se charge pas et l'indicateur de contrôle de la batterie est éteint. | Le cable secteur n'est pas branché. | Insérez la fiche du cable secteur 9 dans la prise de charge 3 de la batterie 2 (voir le chapitre « Charger la batterie »). |
| L'adaptateur secteur 8 n'est pas relié à la prise de courant. | Branchez l'adaptateur secteur 8 dans une prise de courant installée conformément aux specifications applicables (voir le chapitre « Charger la batterie »). |
| La batterie 2 ou l'adaptateur secteur 8 avec cable secteur est défectueux. | Veuillez contacter le service après-vente. |
Mise au rebut
L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.
Veuillez respecter l'identification des matériaux d'emballage pour le tri sélectif, ils sont identifiés avec des abréviations (a) et des chiffres (b) ayant la signification suivante: 1-7 : plastiques/20-22 : papiers et cartons/80-98 : matériaux composites.
Le produit et les matériaux d'emballage sont recyclables, mettez-les au rebut séparément pour un meilleur traitement.
Des déchets. Le logo Triman n'est valable qu'en France.
Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.
Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usagé dans les ordures ménagères, mais éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs heures d'ouverture, vous pouvez contacter votre municipalité.
Les piles/piles rechargeables défectueuses ou usagées doivent être recyclées conformément à la directive 2006/66/CE et ses modifications. Les piles et/ou piles rechargeables et/ou le produit doivent être retournés dans les centres de collecte proposés.
Pollution de l'environnement par la mise au rebut incorrecte des piles/piles rechargeables
Les piles/piles rechargeables ne doivent pas être mises au rebut avec les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et doivent être considérées comme des déchets spéciaux. Les symboles chimiques des métaux lourds sont les suivants : Cd = cadmium, Hg = mercury, Pb = plomb. Pour cette raison, veillez toujours déposer les piles/piles rechargeables usagées dans les conteneurs de recyclage communaux.
Article l217-16 du code de la consommation
Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.
Article l217-4 du code de la consommation
Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article l217-5 du code de la consommation
Le bien est conforme au contrat :
1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant : - s'il correspond à la description donnée par le vendeur et possède les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ; - s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le produit ou par son représentant, notamment dans la publicité ou l'étiquetage ; Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou est propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
Article l217-12 du code de la consommation
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Article 1641 du code civil
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
Article 1648 premier alinéa du code civil
L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.
Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.
Nos produits sont soumis à des contrôles qualité stricts. Si malgré tout votre appareil ne fonctionne pas parfaitement, nous en sommes désolés et vous prions de contacter le service après-vente indiqué ci-dessous. Notre assistance téléphonique est à votre disposition. Concernant vos droits à garantie, les points suivants sont valables sans que vos droits légaux n'en soient restreints.
- Vous pouvez faire valoir vos droits à garantie dans un délai maximal de 3 ans à partir de la date d'achat. Nos prestations de garantie sont limitées à l'élimination des défauts de matériel et de construction, ou au remplacement de l'appareil. Nos prestations de garantie sont gratuites pour vous.
- Les demandes de garantie doivent nous être transmises immédiatement après avoir eu connaissance du problème.
- Les procédures de réclamation au titre de la garantie sont exclues après expiration de la période de garantie.
- Veuillez conserver le ticket de caisse comme preuve d'achat.
Les prestations de garantie sont exclues dans les cas suivants:
- maniement abusif ou non conforme
- non-respect des précautions de sécurité valables pour l'appareil - utilisation de la force
- interventions qui n'ont pas été effectuées par le service après-vente agréé
- dommages résultant d'une expulsion dans un emballage non sécurisé (l'emballage de vente de ce produit ne peut pas être expédié seul)
- dommages causés par l'utilisateur, par ex. à la suite de coups, de chocs, d'une chute
- non-respect de la notice d'utilisation
- usurenormale
- tentatives autonomes de réparation
La notice d'utilisation au format PDF peut être demandée auprès de notre service après-vente.
Service fr/be
Tel.: 00800-83300000
E-mail: support.lidl@ksr-group.com
Veuillez conserver le ticket de caisse et le numéro d'article (IAN 377365_2110) à titre de preuve d'achat pour toute demande.
Disponibilité de la hot-line :
du lundi au vendredi de 09h00 à 18h00 (HNEC)
Ce produit est conforme aux exigences des directives européennes et nationales applicables. Le marquage CE l'atteste. Les explications correspondantes sont déposées auprès du fabricant.
