GEBRUIKSAANWIJZING SHAZ 22.2 E6 SILVERCREST

Montage-, bedienings- en veiligheidsinstructies

C

AKU VYSAVAC2V1

Vouw voor het lezen de beiden pagina's met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

NL/BE Montage-, bedienings- en veiligheidsinstructies Pagina 71

Legenda van de gebruike pictogrammen.. 72

Inleiding 72

Correct en doelmatig gebruik.. 72
Beschrijving van de onderdelen.. 73
Omvang van de levering.. 73
Technische gegevens.. 73

Veiligheidsinstructies

Veiligheidsinstrumentes voor batterijen/accu's.. 79

Voor de ingebruikname.. 80

Wandhouser monteren.. 80
Accu opladen.. 80
Betekenis van de accu-controleampjes.. 81

Ingebruikname

Hulpstuk kiezen, monteren en demonteren

Stofzuigen 83

Na gebruik.. 84

Reiniging, verzorging en onderhoud.

Stofreservoir legen.. 85

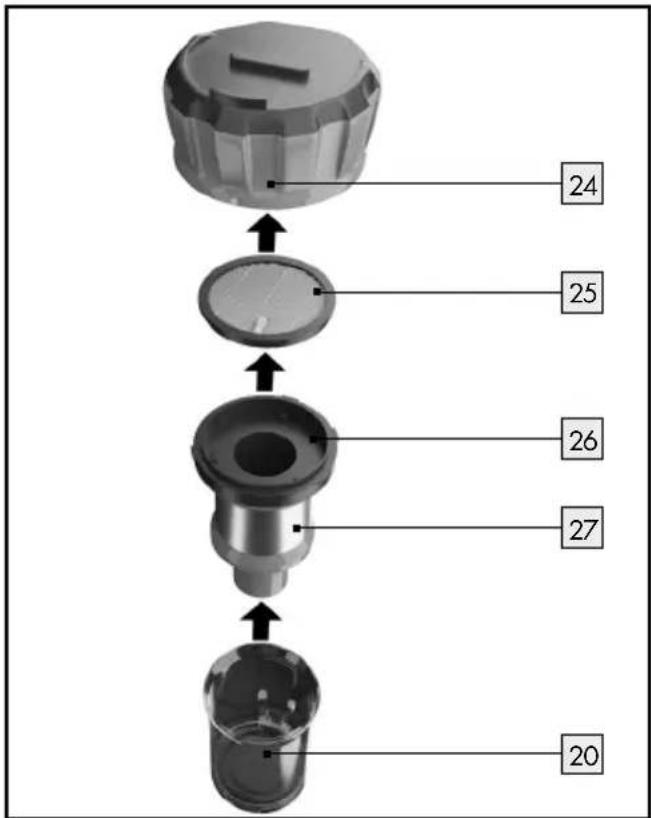

Filters en stofreservoir reinigen.. 85
Hulpstukken reinigen.. 87

Opslag 88

Conformiteitsverklaring

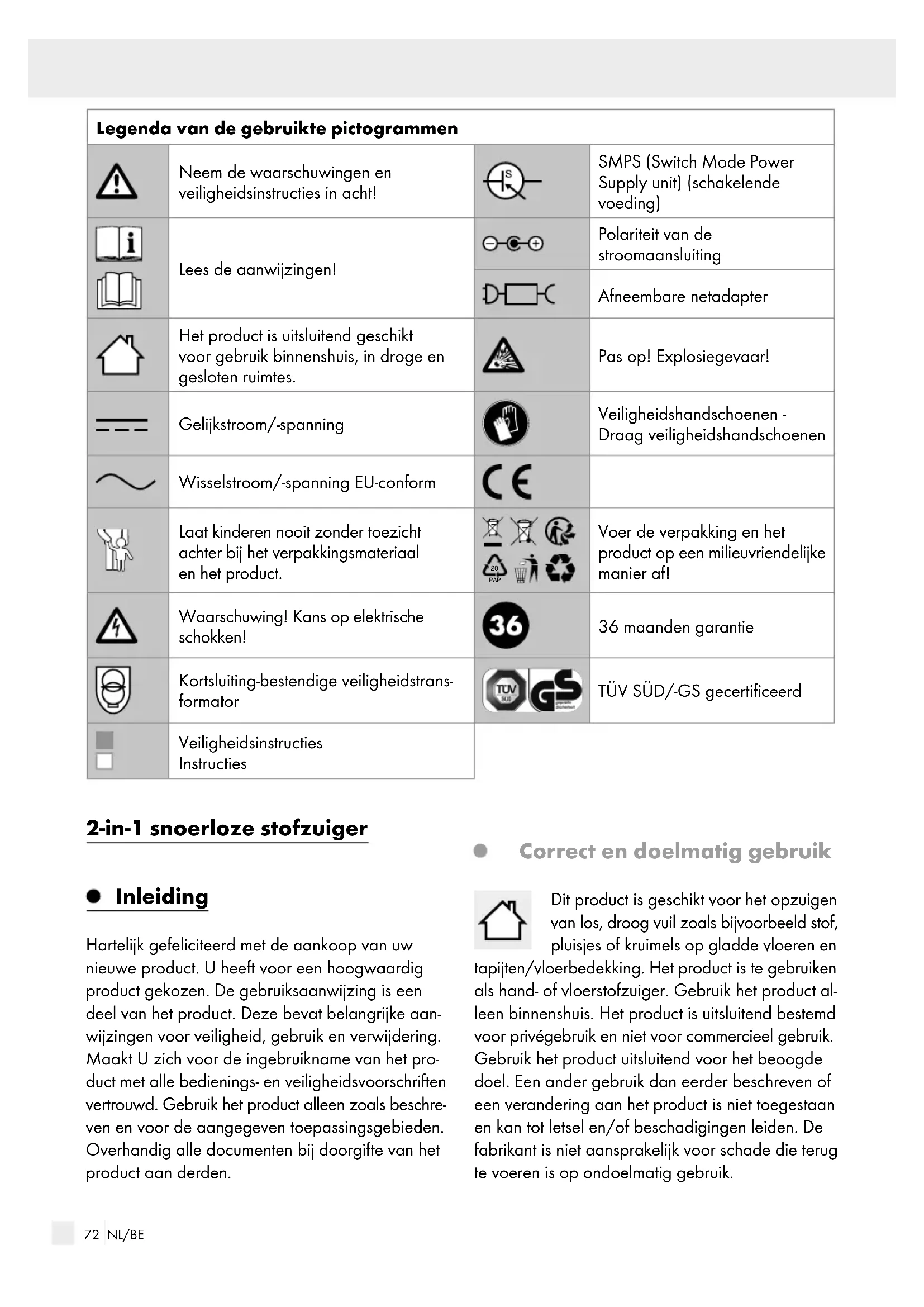

Legenda van de gezruikte pictogrammen
	Neem de waarschuwingen en veiligheidsinstrumentes in ache!		SMPS (Switch Mode Power Supply unit) (schakelende voeding)
i	Lees de aanwijzingen!		Polariteit van de stroomaansluiting
		D	Afneembare netadapter
	Het product is uitsluitend geschikt voor gebruik binnenshuis, in droge en gesloten ruimtes.		Pas op! Explosiegevaar!
-	Gelijkstroom/-spanning		Veiligheidshandschoenen - Draag verilgheidshandschoenen
~	Wisselstroom/-spanning EU-conform	€
	Laat kinderen nooit zonder toezicht aller bij het verpakkingsmaterial en het product.		Voer de verpakking en het product op een milieuvriendelijk manier af!
4	Waarschuwing! Kans op elektrische schokken!	36	36 maanden garantie
	Kortsluiting-bestendige verilgheidstrans-formator	TUV SUD/GS gecertificerd
	Veiligheidsinstrumentes Instructies

2-in-1 snoerloze stofzuiger

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw neue product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor verilgheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en verilgheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Correct endoelmatig gebruiK

Dit product is geschikt voor het opzuigen van los, droog vuil zoals bijvoorbeeld stof, pluisjes of kruimels op gladde vloeren en

tapijten/vloerbedekking. Het product is te gebruiken als hand- of vloerstofzuiger. Gebruik het product alleen binnenshuis. Het product is uitsluitend bestemd voor privilegegebruik en Niet voor commercieel gebruik. Gebruik het product uitsluitend voor het beoogde doel. Een ander gebruik dan erder beschreven of een verandering aan het product is Niet toegestaan en kan tot letsel en/of beschadigingen leiden. De fabrikant is Niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik.

- Beschrijving van de onderdelen - Omvang van de levering

1 Handgreep
2 Accu
2a Ontgrendelingsknop (accu)
2b Accu-controle
3 Contrastekker (accu)
4 Basis-apparaat
4a Opening op het basis-apparaat (voor het aan-sluiten van de hulpstukken direct op het basisapparaat)
5 Wandhouser
6 Schroef
7 Plug
8 Netadapter
9 Aansluitstekker van de stroomkabel
10 Accessoirehouser (te bevestigen aan de aluminium zuigbuis)

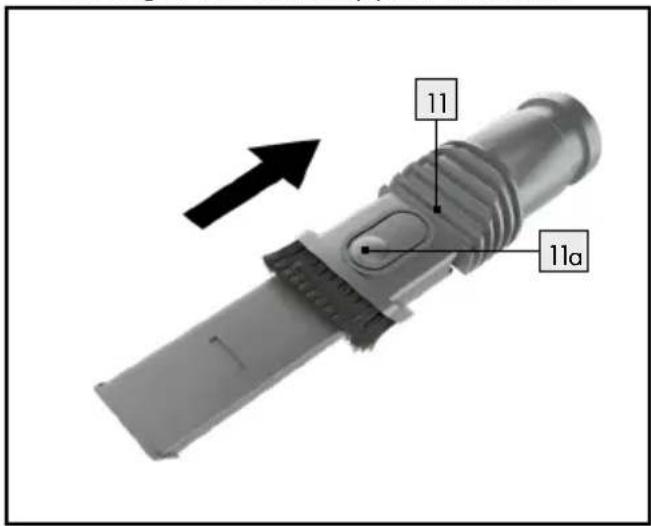

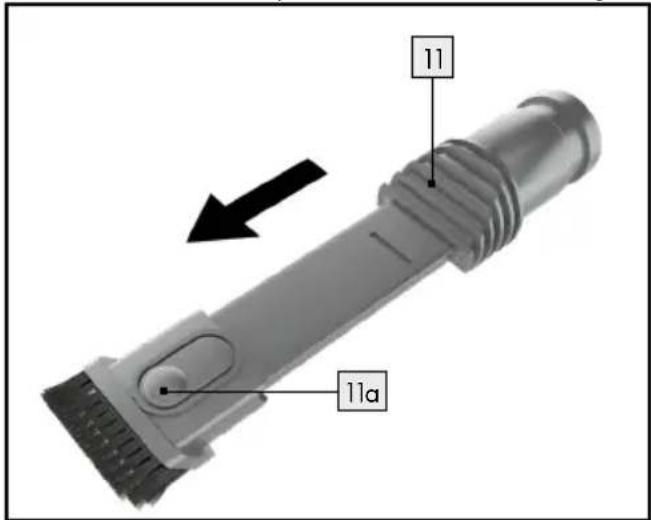

11 Stofborstel (2-in-1 borstel)
11d Ontgrendelingsknop (stofborstel)

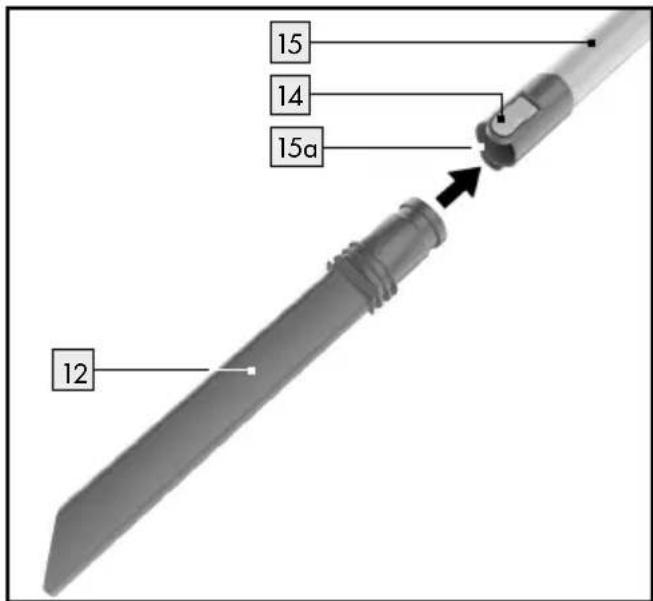

12 Voegenmondstuk

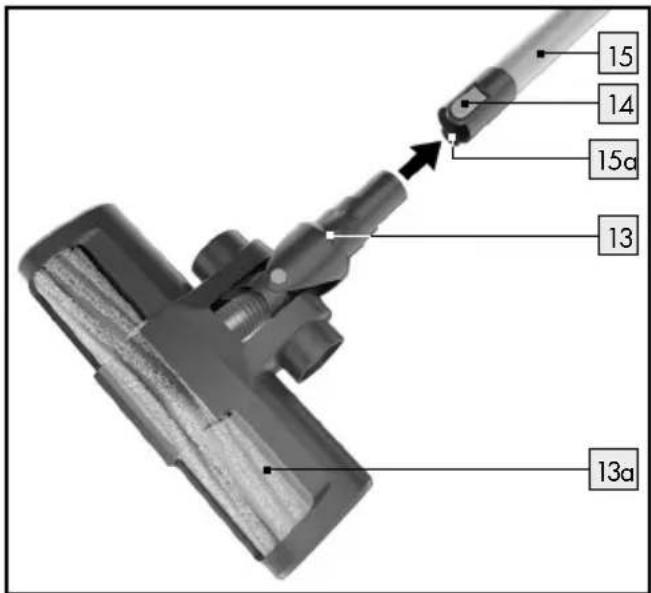

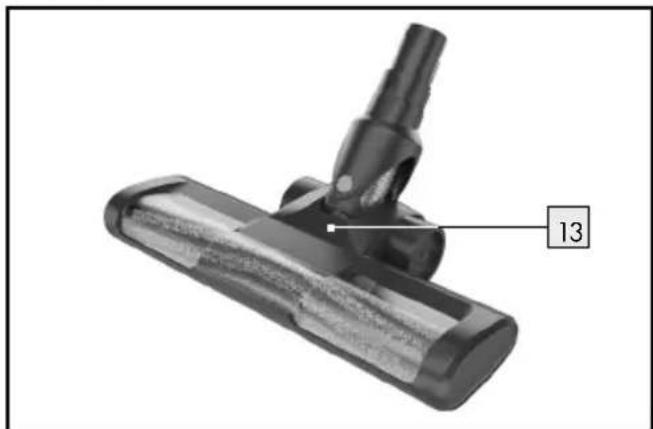

13 Elektrische vloerborstel

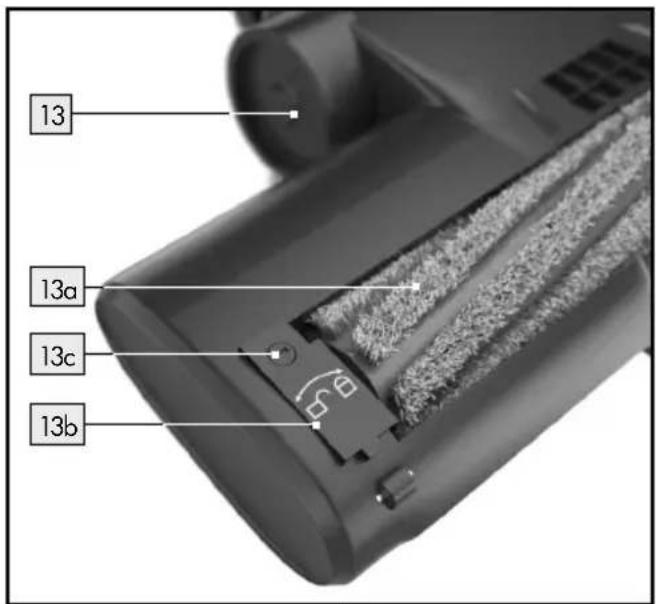

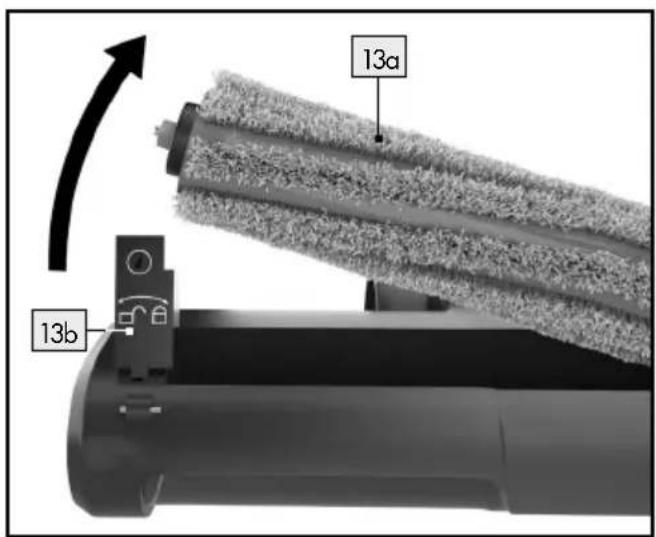

13 Roterende borstelrol
13 Vergrendeling (roterende borstelrol)
13 Fixeerschroef (vergrendeling van de roterende borstelrol)

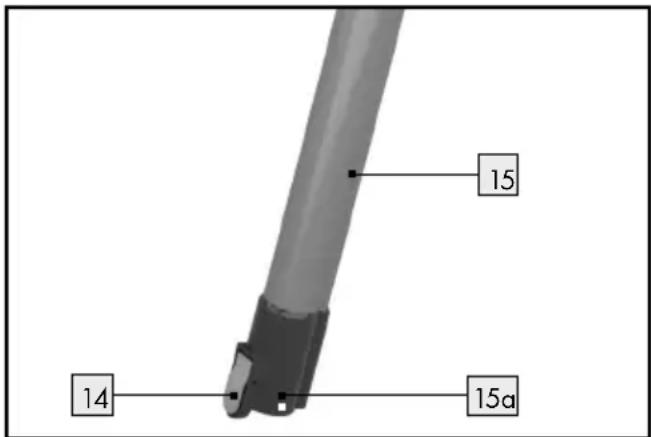

14 Ontgrendelingsknop (aluminium zuigbuis)
15 Aluminium zuigbuis

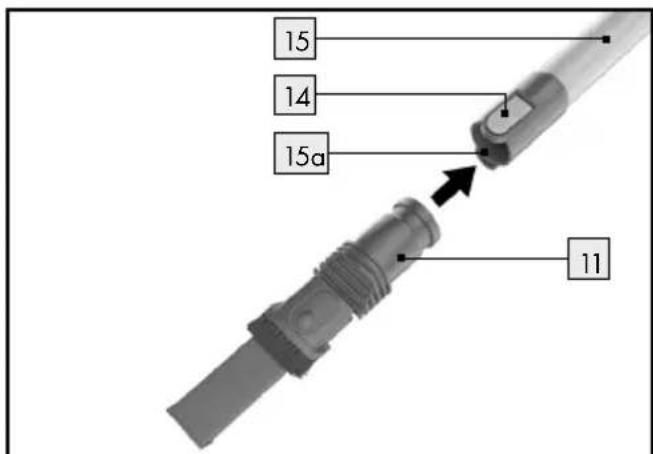

15 Opening op de aluminium zuigbuis (voort het aansluiten van de hulpstukken onderaan op de aluminium zuigbuis)
16 ECO-knop
17 MAX-knop
18 Aan/Uit-knop

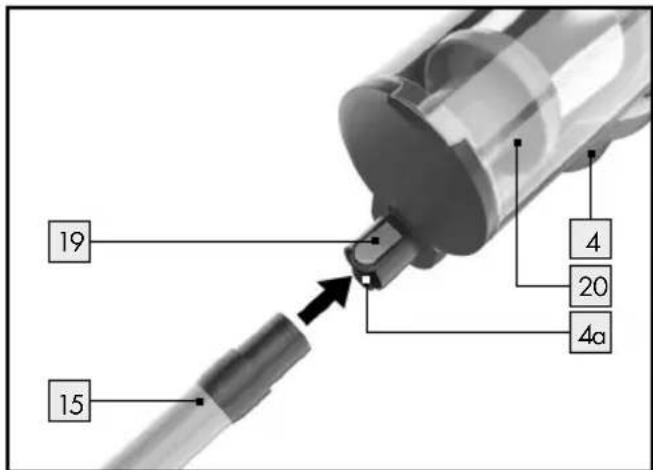

19 Ontgrendelingsknop (basis-apparaat)
20 Stofreservoir
21 Bodemklep (stofreservoir)
22 Ontgreendelingsknop (stofreservoir van het basis-apparaat afhalen)
23 Ontgrendelingshendel (bodemklep van het stofreservoir openen)

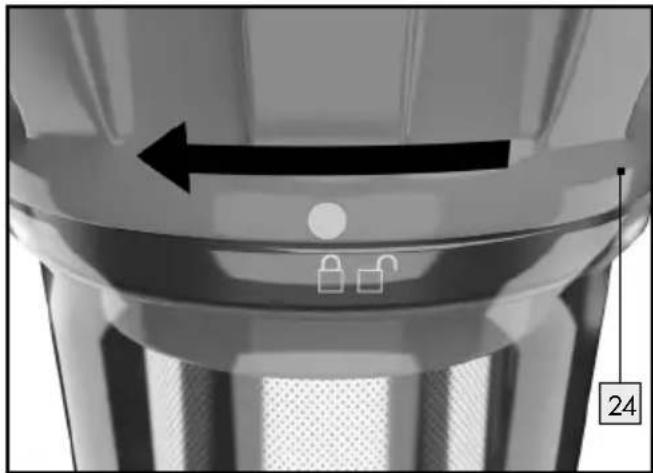

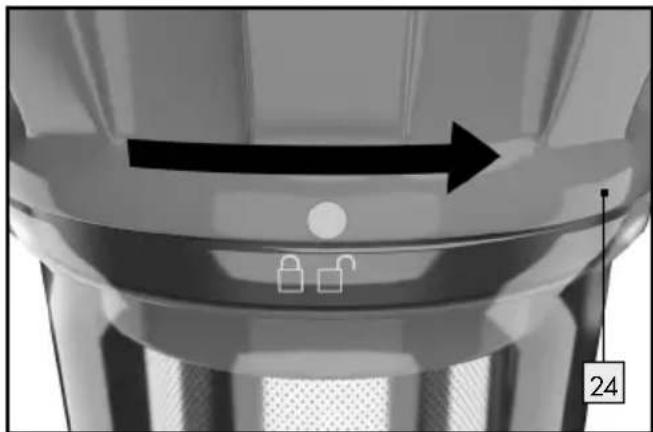

24 Deksel (stofreservoir)
25 HEPA-filter
26 Filterhouser
27 Rvs-filter

Controleer de levering direct na het uitpakken op volledigheid en controllerer of het product in optimale staat verkeert.

1 basis-apparaat met stofreservoir
1 aluminium zuigbuis
1 netadapter met stroomkabel
1 accu
1 elektrische vloerborstel
1 voegenmondstuk
1 stofborstel (2-in-1 borstel)
1 wandhouser incl. montagematerialiaal (2 pluggen, 2 schroeven)
1 accessionholder
1 montagehandleiding/gebruiksaanwijzing

Zuigstanden: MAX-modus en ECO-modus

Gebruiksduur: 25 minutes in MAX-modus, 45 minutes in ECO-modus

Inhoud stofreservoir: 0,6 l

Geluidsniveau: max. 75 dB

Opmerking: gebruik het product alleen met de oplader GQ12-260045-AG, het.Accupack YWS1011-025-2 en met de elektrische vloerborstel IAN377365_2110/98200-507-001.

Netadapter/oplader

Informatie	Waarde Eenheid
Naam van de fabrikant	Dong Guan City Gang Qi Electronic Co., Ltd
Modelaan-duiding	GQ12-260045-AG
Ingangsspan-ning	100-240 V	~
Ingangswis-selstroomfrec-quentie	50/60 Hz
Uitgangs-spanning	26 V	---
Uitgangs-stroom	0,45 A
Uitgangs-vermogen	11,7 W
Gemiddelde efficiëntie tijdens gebruik	85,45 %
Efficiëntie bij geringe belasting (10%)	73,19 %
Opgenomen vermogen onbelast	0,088 W

Veiligheidsinstructies

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN VOOR LATER!

WAARSCHUWING!

LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN!

Laat kinderen nooit zonder toe-zicht achefter met het verpakkingsmaterial. Er bestaat verstikkingsgevaar. Houd kinderen uit de buurt van het product.

Dit product kan door kinderen vanaf 8aar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeende geometraten begrijpen.

Kinderen mogen nicht met het product spelen. Reiniging en onderhoud mogen Niet door kinderen zonder toezicht worden uitgevoerd.

Laat het product of het verpakkingsmaterial Niet achteloos liggen. Plastic folie/-zakken, stukken piepschuim etc. können voor kinderen een gevaarlijk spelgeomood vormen.

Vermijd levensgevaar door een elektrische schok

• Controller voor het gebruik regelmatig alle onderdelen van het product op mogelijk beschadigingen. Gebruik het product nooit wonneer u beschadigingen aan de behuizing, de netadapter met stroomkabel of de accu heeft geconstasteerd.
• Controller of de spanning van de stroomvoorziening overeenkomt met dat wat bij het onderdeel "Technische gegevens" worden aangegeven.
  Sluit de netadapter alleen aan op een correct geinstalleer, goed toegankelijk stopcontact. Het stopcontact moet ook na het aansluiten nog goed toegankelijk zich.
  Open nooit een van de elektrische componenten en streek er geen voorwerpen in. Bij dergelijk te handelingen bestaat levensgevaar door een elektrische schok.

Steek geen voorwerpen (behalve de waarvoor bestemde hulpstukken) in de openingsen van het product.

Ga voorzichtig om met de stroomkabel om beschadiging te voorkomen.

Haal bij beschadigingen van de stroomkabel onmiddelijk de netadapter uit het stopcontact.

Trek altijd aan de netadapter en nooit aan de stroomkabel om het product stroomloos te make.

• Gebruik de stroomkabel nicht om het product te verplaatsen of eraan te trekken. Gebruik de stroomkabel nooit als draaggreep. Houd de stroomkabel UIT de buurt van warmtebronnen.

Als de stroomkabel is beschadigd,要去hijdoor gekwalificeerd onderhoudspersoneel wordenervangen，omgevaren te vermiiden.

Gebruik het product nicht als het vanwege

-vallen,
-beschadigingen,
- binnengedrongen water,
- gebruik buitenshuis

niet correct kan functioneren. Laat het product repareren door de fabrikant of diens klantenservice.

Het product mag nicht worden gebrukt als het op de grond is geallen of als het zichbare beschadigingen vertoont.
Gebruik het product nicht meer als de kunststof onderdelen scheuren of barsten hebben of zich verrormd. Vervang beschadigde onderdelen alleen door geschikte originele reserveonderdelen.
Dompel het product, de stroom-kabel of de netadapter nooit onder in water of andere vloeistoffen.
Zorg ervoor dat de stroomkabel nooit nat of vochtig worden.
Beschem het apparaat gegen vocht, drup- en spatwater.
Gebruik het product uitsluitend in droge ruimtes; nooit buitenshuis of in een vochtige omgeving.
Gebruik het product nicht op natte of vochtige vloeren.
Laat het product geen vloeistoffen of vochtig vuil opzuigen.
Als er vloeistof in het product is gekomen, schakel het dan onmiddelijk uit en trek de netadapter uit het stopcontact. Laat het product op schade controleren

voordat het werk in gebruik wordt genomen.

Raak de netadapter nooit met\ natte handen aan, vooral nicht\ als u deleze in het stopcontact\ steekt of deze eruit trekt.
Gebruik het product nicht met natte handen.
Plaats geen met vloeistof gezulde voorwerpen, bijv. vazen, op of in de buurt van het product.
Schakel het product uit en haal de netadapter uit het stopcontact - als er een storing optreedt,
- als u de accu Niet oplaadt,
-alshetonweert,
- voordatu het apparaat in elkaar zet ofuit elkaar haalt,
- voordat u de filters verwangt,
- voordat u verstoppingen opheft en voordat u het product schoonmaakt.

Gebruik voor het opladen van de accu alleen de originele netadapter met stroomkabel.

Haal voor het schoonmaken de accuuit het product.

Vermijd branden letselgevaar

Dek het product Niet af met voorwerpen verwijl u het gebruikt of de accu oplaadt. Een overmatige

warmteontwikkeling kan tot brand leiden.

Gebruik het product nicht in de buurt van open vuur.
Stel het product nicht bloot aan direct zonlicht of hitte.
Monteer de wandhouder nicht in de buurt van hete oppervlakken, bijv. verwarmingen.
Bewaar het product resp. monteer de wandhouder op een goed toegankelijke plek en zorg ervoor dat het product Niet door voorwerpen worden afgedekt.
Laat altijd een afstand van minstens 10 cm om het product vrij om een goede ventilatie te waarborgen.
Laat het product geen ontvlambare materialen opzuigen, bijvoorbeeld benzine of toner van een printer of kopieerapparaat.
Laat het product geen brandende producten opzuigen, bijvoorbeeld sigaretten, lucifers, as en andere voorwerpen die een brand kuren veroorzaken.
- Gebruik het product zich bij temperaturen boven +40^ of onder +10^ .
Houd uwaar, kleding en vingers Niet in de buurt van de openingsen of de bewegende delen van het product. Er bestaat letselgevaar!

Elektrische producten können gevaarlijk zijn voor dieren. Bovendien konnen dieren ook schade aan het product veroorzaken. Houd dieren altijd uit de buurt van elektrische producten.
Leg de stroomkabel zodanig neer dat niemand erop kan gaan staan, eraan kan blijven hangen of erover kan struikelen.
Schakel het product uit voordatu hulpstukken, die tijdens het gebruik worden verplaatst, verwisselt.
Het product mag alleen met de meegeleverde oplader GQ12-260045-AG geladen worden.
De oplader要去 de reiniging of onderhoud van het product uithet stopcontact worden getrokken.
Defecte accu's moeten uithet product worden verwijderd en afgevoerd.
De batterijklemmen mogen nicht worden kortgesloten.

Kans op materièleschade

Gebruik het product Niet als de aanzuigopening geblokkeerd is. Verwijder stof, haren, watten etc. zodat de lucht zonder waarstand

in de aanzuigopening kan stromen.

Laat het product geen materiaal opzuigen waardoor het product verstopt zou=kennen raken, bij voorbeeld stenen,papierafval etc.
Laat het product geen harde of scherpe voorwerpen opzuigen, bijvoorbeeld glasscherven, spijkers, schroeven of munten. Het product kan dan beschadigd raken.
Verwijder voor het gebruik obstakels zoals bijvoorbeeld stroom-kabels, spelgoed en andere voorwerpen.
- Controller en reinig de filters en het stofreservoir regelmatig om de levensduur van uw product te verlungen. Gebruik het product Niet meer als u beschadigingen of verrormingen aan de filters constaert. Neem in dat geval contact op met de klantenservice. Het negeren hiervan kan beschadigingen aan het product veroorzaken, bijv. door oververhitting van de motor vanwege verstopte of defeche filters.
Gebruik het product nooit zonder filters om de motor Niet te beschadigen en zo de levensduur van het product te verkorten.

Schakel het product voor elk transportuit.
Laad het product minstens eenmaal per maand volledig op om diepe ontlading en daarmee beschadiging van de accu teverhinderen.
Bevestig de wandhouder goed en veilig aan de wand. Controler of het meegeleverde montagematerialial geschikt is voor de gekozen wand/muur. Neem, indien nodig, contact op met eenvakman om geschikt montagematerialial aan te schaffen.
- Controller voor het boren of er zich geen water- en/of stroomleidingen op de desbeteffende plek in de wand/muur bevinden.
Gebruik geen scherpe of agressieve schoonmaakmiddelen (zie onderdeel "Reiniging, verzorging en onderhoud"). Het product kan dan beschadigd raken.
Gebruik alleen de originele accessoires en hulpstukken.
Gebruik het product alleen met de oplader GQ12-260045-AG, het accupack YWS1011-025-2 en met de elektrische vloerborstel IAN377365_2110/ 98200-507-001.

Veiligheidsinstrumenties voor batterijen/ accu's

LEVENSGEVAAR! Houd batterijen/accu's buiten het bereik van kinderen. Raadpleeg bij in-slikken onmiddelijk een arts!

EXPLOSIEGEVAAR!

Laad Niet opplaadbare batterijen nooit op. Sluit de batterijen/accu's Niet kort en/of open deze Niet. Daardoor kan de batterij oververhit raken, in brand vliegen of exploderen.

Gooi batterijen/accu's nooit in het vuur of water.
Stel batterijen/accu's nooit bloat aan mechanische belastingen.

Risico dat de batterijen/ accu'slekken

Vermijd extreme omstandigheden en temperaturen die invloed op de batterijen/accu's zouden kunnen hebben bijv. radiatoren/ direct zonlicht.
Bij lekkende batterijen/accu's het contact van de chemicalien met de huid,ogen en slijmvliezen vermijden! Spoel de desbetreffende plekken direct af met schoon water en raadpleeg onmiddelijk een arts!

DRAAG VEILIGHEIDSHANDSCHOENEN!

Lekkende of beschadigde batteri-jen/accu's kunnen in geval van huidcontact chemische brandwondenveroorzaken.Draag waarom in dit geval geschikte veiligheidshandschoenen.

Als de batterijen/accu'slekken, dient u deze direct uit het producte halen om beschadigingen te vermijden.
- Verwijder de batterijen/accu's, als u het product gedurende een langereperiode Niet gebruikt.
- Dit product heeft een geintegreerde accu die Niet door de gebruiker kan worden verrangen. Demonage of verrangen van de accu mag alleen door de fabrikant of diens klantenservice of een vergelijkbaar gekwalificeerde persoon worden uitgevoerd, om bevaren te vermijden. Let er bij de afvoer op dat dit product een accu bevat.

Voor de ingebruikname

- Wandhouser monteren

WAARSCHUWING!

SCHOK! Controleer voor het boren of er zich geen stroomleidingen of buizen op de plek van het te boren gat bevinden.

Lees de gebruiksaanwijzing en veiligheidsinstrumenties van uw boormachine zorgvuldig door.
Let er bij het kiezen van een montageplek op of er een correct geinstalleerd en goed toegankelijk stopcontact in de buurt is.
- Controleer voor de montage of het meegeleverde montagemateriaal geschikt is voor uw situatie (bijv. het type wand/muur).

Neem, indien nodig, contact op met een vakman om geschikt montagematerialiaal aan te schaffen.

Markeer de boorgaten met behulp van de voor de schroeven 6 bestemde gaten in de wandhouser.
Boor verwolgens de bevestigingsgaten in de wand en steek de pluggen 7 in de gaten.
Bevestig de wandhouser met behulp van de meegeleverde schroeven (zie afb. B). Zorg ervoor dat de wandhouser goed vastzit.

Hang het basis-appararet met de achechterkant aan de waarvoort bestemde haken van de wandhouser (zie afb.C).

Accu opladen

Opmerking: laad de accu 2 voor het eerste gebruik volledig op (ca. 4 tot 5uur).

Hang het basis-apparata4 met de aluminium zuigbuis 15 aan de wandhouser om het op te laden 5 of leg het buiten de reikwijdte van kinderen en huisdieren op een beschutte plek waar niemand over het basis-apparaat 4 met aluminium zuigbuis of de stroom-kabel kan struikelen of erop kan gaan staan.

Steek de aansluitstekker van de stroomkabel in de contrastekker op de accu 2 (zie afb. D).
Steek de netadapter 8 in het stopcontact. De leds van de accu-controle 2b给他们 de laadtoestand van de accu 2 aan (zie onderdeel "Betekenis van de accu-controleampjes").

Opmerking: de netadapkerkan tijdens het opladen warm worden. Dit is normal en betekent nicht dat het product defect is.

Haal de netadapituit het stopcontact en de aansluitstekker van de stroomkabel9uit de contrastekker 3als de accu2 volledig is opgeladen. De leds van de accu-controle2b gaanuit.

Accu los van het basis-apparaat opladen:

Laad de accu 2 buiten de reikwijdte van kinderen en huisdieren op een beschutte plek op.
U kunt de aadoor het opladen ook uithet basis-apparaat 4 halen.Druk daarvoor opde ontgreendelingsknop 2a en trek de accu 2

uit de houder aan de handgreep 1 van het basis-apparaat 4 eruit (zie afb. E).

Steek de aansluitstekker van de stroomkabel 9 in de contrastekker 3 van de accu 2 (zie afb. F).
Steek de netadapter 8 in het stopcontact. De leds van de accu-controle 2b gezven de laadtoestand van de accu 2 aan (zie onderdeel "Betekenis van de accu-controleampjes").
Zodra de acca volledig is opgeladen, branden de leds van de accu-controle 2b permanent.
Haal de netadapter 8uit het stopcontact en de aansluitstekker van de stroomkabel 9uit de contrastekker 3 van de accu2 De leds van de accu-controle 2b gaanuit.
Zet de opgeladen aoc2 weer in het basisapparaat 4 door deze in de houder aan dehandgreep 1 van het basis-apparaat 4 te schuiven tot hij vastklicht.

- Betekenis van de accu-controlelampjes

De 4 leds van de accu-controle [2b]给他们 de laadtoestand van de accu [2] aan.

Weergave tijdens gebruik:

• Bij volledig opgeladen accu 2 branden alle leds van de accu-controle 2b permanent.
• Als de leds tijdens het gebruik uit gaan, betekent dit dat de accu 2 steedsmeer wordt ontladen.
  -Deaccu 2 is vrijwel volledig ontladen als er nog maar een led brandt.
  Laad de acz zo snel mogelijk op. Het basisapparaat 4 wordt automatisch uitgeschakeldals de capacititeit van de accu te laag is om verder te gaan.

Weergave tijdens het opladen:

• De brandende leds geben de vooruitgang van het laden aan (het reeds geladen percentage).
  Zodra alle leds permanent branden, is de accu volledig opgeladen.

De accu-controle 2b gaat uit als het opladen is voltooid en u de netadapter 8 uit het stopcontact haalt

of de aansluitstekker van de stroomkabel 9uit de contrastekker 3 van de accu 2 trekt. Zodra u het basis-apparaat 4 met de Aan/Uitknop 18 inschakelt, branden de leds van de accu-controle 2b en geven de laadtoestand van de accu 2 aan.

Opmerking: als de accu tijdens het gebruik in de MAX-modus worden ontladen, kan het laadproces pas na enige tijd (max. 45 minutes) starten. De leds branden gedurende dezeperiode Niet. Dit is geen defect van de accu, maar een geintegreerd veiligheidsmechanisme.

Ingebruikname

Hulpstuk kiezen, monteren en demonteren

Aluminium zuigbuis:

De aluminium zuigbuis 15 dient als verlenging om bijv. met het voegenmondstuk 12 op lastig te bereiken plekken te komen en als verbindingsstuk tussen de elektrische vloerborstel 13 en het basis-apparaat 4. U kunt alle meegeleverde hulpstukken aan de onderkant van de aluminium zuigbuis 15 bevestigen.

Steek de aluminium zuigbuis vanaf de onderkant op de waarvoort bestemde opening op het basis-apparaat 4a tot deze hoorbaar vastklikt.
Verwijder de aluminium zuigbuis van het basis-apparaat 4 door de bovenste ontgren-delingsknop 19 in te drukken en de aluminium zuigbuis 15 van het basis-apparaat 4 of te halen.

De elektrische vloerborstel 13 is zowel geschikt voor het zuigen van gladde vloeren alsook van ta-pijten en vloerbedekking. Hij bezit een roterende borstelrol 13a om haren en pluisjes op te nemen.

Monteer de aluminium zuigb15 zoals hier-voor beschreiben op het basis-apparaat 4.
Steek de elektrische vloerborst op de waarvoort bestemde opening van de aluminium zuigbuis 15a of als alternatif direct op de waarvoort bestemde opening op het basis-apparaat 4a. De elektrische vloerborstel 13 moet hoorbaar vastklikken, alleen dan is deze goed bevestigd.
Voor het losmaken van de elektrische vloerborstel drukt u op de ontgrendelingsknop 14 (aluminum zuigbuis 15) of 19 (basis-apparaat 4) en trekt u de elektrische vloerborstel 13 van de aluminium zuigbuis 15/van het basis-apparaat 4 af.

Voegenmondstuk:

Het voegenmondstuk 12 is geschikt voor het zuigen op moeilijk bereikbare plekken, bijv. hoeken, sploten, voegen, nissen, ritsen van meubelbekleding en voor het schoonmaken van het interieur van auto's.

Steek het voegenmondstuk 12 op de waarvoortbestemde opening op de aluminium zuigbuis 15a om bij het stofzuigen bijvoorbeeld op verder verwijderde plekken te komen, of op dedaarvoor bestemde opening op het basis-apparaat 4. Het voegenmondstuk 12 moet bij de montage op de aluminium zuigbuis 15/op het basis-apparaat 4 horsbaar vastklikken.
Verwijder het voegenmondstuk 12 van de alu-minium zuigbuis 15/van het basis-apparaat 4 door de ontgrendelingsknop 14 (alumi-nium zuigbuis 15) of 19 (basis-apparaat 4) in te drukken en het voegenmondstuk 12 van de aluminium zuigbuis/van het basis-apparaat 4 af te halen.

Stofborstel:

De stoffborstel [1] is geschikt voor het afzuiigen van meubelkussens en ander textiel, maar ook voor het afstoffen van kwetsbare voorwerpen zoals bijv. toetsenborden, scholderijlijsten, boeken etc.

Steek het bovenste uiteinde van de stofborstel 11 op de waarvoortestemde opening op de aluminium zuigbuis 15a of op de waarvoortestemde opening op het basis-apparaat 4a tot hij hoorbaar vastklikt.
Verwijder de stofborstel 11 van de aluminium zuigbuis 15/van het basis-apparaat 4 door de ontgrendelingsknop 14 (aluminium zuigbuis 15) of 19 (basis-apparaat 4) in te drukken en de stofborstel 11 van de aluminium zuigbuis 15/van het basis-apparaat 4 af te halen.

De stofborstel 11 heeft twee functies:

U kunt de stofborstel [1] ofwel met het borstelhulpstuk of met het hoekige mondstuk gebruiken.

Druk op de ontgrendelingskna om het borstelhulpstuk van de stofborstel 11 omlaag te schuiven om bijv. meubels schoon te zuigen.

Druk nogmaals op de ontgrendelingsknop 11d om het borstelhulpstuk van de stofborstel 11 omhoog te schuiven. Het hoekige mondstuk van de stofborstel 11 is bijvoorbeeld geschikt voor het zuigen van schilderijlijsten of boeken.

Stofzuigen

• Controleer voor het stofzuigen of het stofreservoir met de filters (HEPA-filter en rvs-filter 27) correct gemonteerd is (zie onderdeel "Stofreservoir legend"/ "Filters en stofreservoir reinigen").

Zorg ervoor dat de accu 2 voor het gebruik is opgeladen en gemonteerd (zie onderdeel "Accu opladen").
- Controller voor het stofzuigen of er op het te reinigen gebied geen grote, scherpe of puntige voorwerpen liggen.
- Controller of het te reinigen oppervlak droog is.

Opmerking:schakel het basisapparaat 4 steeds na het stofzuiigen uit om de bedrijftstijd van de accu 2 te sparen. Laad de accu 2 na het gebruik op (zie onderdeel "Accu opladen").

Let tijdens het stofzuigen op uw omgeving om beschadigingen aan het product en aan andere voorwerpen te vermijden.

Kiesaar gelang de behoefte het geschikte hulpstukuit (zie onderdeel"Hulpstukkiezen, monteren en demonteren").
Druk om in te schakelen ca. 2-3 seconden op de Aan/Uit-knop 18 (zie afb. A) en begin met stofzuigen.
Selecteer verwolgens een van de de beiden zuigstanden door op de MAX-knop 17 of de ECO-knop 16 te drukken (zie afb. A).

MAX-modus: volle zuigkracht gedurende ca. 25 minutes.

ECO-modus: gereduceerde zuigkracht gedurende ca. 45 minuten.

Druk voor het uitschakelen nogmaals op de Aan/Uit-knop 18 (zie aflb. A).

Na gebruik

Berg het basis-appara na gebruik op door het ofwel aan de wandhouser te hangen (zie afb. C) of het buiten de reikwijdte van kinderen en huisdieren op een beschutte plek te leggen waar niemand over het basis-apparaat met aluminium zuigbuis of de stroomkabel kan struikelen of erop kan gaan staan.

Laad de ac2 na gebruik weeop (zie onderdeel "Accu opladen").
De aluminium zuigbuis en de elektrische vloerborstel 13 kunnen tijdens de opslag op het basis-apparaat 4 gemonteerd blijven.

Hulpstukken opbergen:

Steek de stofzuigerborstel en het voegen-mondstuk 12 voor het opbergen in de accessoirehouser 10 (zie afbeelding).
Steek de accessoirehoud op de aluminium zuigbuis 15.

Hang het basis-apparaat 4 daarna ofwel aan de wandhouser (zie afb. C) of leg het buiten de reikwijdte van kinderen en huisdieren op een beschutte plek.

Opmerking: haal voor het stofzuigen de accessoirehouser 10 van de aluminium zuigbuis 15 af om te voorkomen dat de hulpstukken tijdens het stofzuigen ongewild van de accessoirehouser 10 af vallen.

Steek de accessoirehouser 10 na het stofzuigen\ weer op de aluminium zuigbuis 15.

Reiniging, verzorging en onderhoud

Stofreservoir legend

Om het stofreservoir 20 te legen, moet het uit het basis-apparaat 4 worden gehaald.

Ga voor het legen van het stofreservoir [20] als volgt te werk:

Schakel het product met de Aan/Uit-knsp 18uit (zie afb.A).

Haal het stofreservuuit het basis-apparaat 4 door de ontgrendelingsknop 22 aan de onderkant van het stofreservoir 20 in te drukken (zie afb. G) en het stofreservoir 20 voorzichtig, zoals op afbeelding H getoond, eraf te halen.

Houd het stofreserv boven een afvalbak. De afstand tot de afvalbak dient zo Klein mogelijk te zichen zodate het stof Niet onnodig op-dwarrett en in de omgeving worden verspreid.
Trek de ontgrendelingshen 23 maar beneden (in de richting van de gebruiker) om de bodemklep 21 van het stofreservoir 20 te openen (zie afb. I).
Verwijder indien nodig haren en stof die aan het stofreservoir 20 blijven plakken met de hand.
Sluit de bodemkle weer door deze op de opening van het stofreservoir 20 te drukken en de ontgrendelingshendel 23 waar boven (in derichting van het stofreservoir 20) te drukken tot hij hoorbaar vastklicht (zie afb. J).
Plaats het stofreserv20 weer op het basisapparaat 4 door het stofreservoir 20 en hetdeksel 24 precies in lijn met de desbetreffendeuitsparingen op het basis-apparaat 4 te houden (zie afb. K). Het stofreservoir 20 moethoorbaar vastklikken, alleen dan is het correctgemonteerd (zie afb.L).

Filters en stofreservoir reinigen

Reinig de filters (HEPA-filter25 en rvs-filter27) steeds na tweete of drie keer stofzuigen. Anders wordt de zuigkracht minder en kan het product beschadigd rakeen.
Reinig de filters (HEPA-filter 25 en rvs-filter 27) nicht in de vaatwasser of wasmachine.
Reinig het HEPA-filter 25 nicht onder stromend water.
Reinig het stofreservoir 20 nicht in de vaatwasser.
Laat het rvs-filter 27 na het schoonmakeen goed aan de lucht drogen.

• Leghetrvs-filter 27 nicht in de droger of kachel om het te drogen.

BELANGRIJK:laat alle onder-delen van het product na het schoonmaken goed drogen. Als het rvs-filter 27 Niet volledig droog is, kan er water in het product komen en het product beschadigen!

Ga voor het reinigen van de filters als volgt te werk:

Schakel het product met de Aan/Uit-knop 18uit (zie afb.A).
Verwijder de aluminium zuigbuis 15 van het basis-apparaat 4 door de bovenste ontgren- delingsknop 19 in te drukken en de aluminium zuigbuis 15 van het basis-apparaat 4 af te halen.
Haal het stofreservoir 20uit het basis-apparaat door de ontgrendelingsknop 22 aan de onderkant van het stofreservoir 20 in te drukken en het stofreservoir 20 er voorzichtig af te halen (zie afb. H).
Zorg ervoor dat het stofreservoir 20 is geleegd (zie onderdeel "Stofreservoir legen"). Klop het stofreservoir 20 eventueel nogmaals boven een afvalbakuit.
Verwijder het dek24 van het stofreservoir 20 door het maar rechts te draaien tot de markings op het deksel 24 gegenover het symbol staat. Haal het deksel 24 er�<|im_start|> boven af.

Haal de complete filter-unit uith het stofreservoin 20.
Haal het HEPA-fil25uit de filterhouser 26 door het aan de lip maar boven eruit te trekken.

Reinig het HEPA-filter[25] nicht met water!

Reinig het HEPA-fil door het uit te kloppen. Gebruik voor de reinigingevt. een kwast of een zacht borstel.
Spoel het rvs-fi1 met de filterhouser 26 onder schoon water of.
Reinig het stofreservoir 20 grondig met een vochtige doeK.
Laat het stofreserven het rvs-filter met filterhouser goed drogen voordatu alle onderdelen weer in omgekeerde volgorde in elkaar zet.
Zet het deksel 24 van het stofreservoir 20 er weeer op en zet het vast door het waar links te draaien tot de markings op het deksel 24 tegenover het - symbol staat.

Opmerking: controller de filters (HEPA-filter 25 en rvs-filter 27) tijdens het schoonmaken regelmatig op beschadigingen of verrormingen. Filters die beschadigingen of verrormingen vertonen of nicht meer gereinigd können worden,要去en worden verrangen. Neem in dat geval alstublieft contact op met de klantenservice.

Hulpstukken reinigen

WAARSCHUWING!

SCHOK! Schakel het product voor het schoonmaken uit en haal de netadapter 8uit het stopcontact.

WAARSCHUWING!

SCHOK! Dompel het product, de accu 2, de stroomkabel of de netadapter 8 bij het schoonmaken nooit onder in water of andere vloeistoffen.

Reinig het product Niet als het wordt opgeladen.

Laat het product afkoelen voordat u het reinigt.

Haal voor het schoonmaken de accu 2 eruit.
Gebruik geen oplosmiddelen, benzine e.d. Het product za hierdoor beschadigd raken.
Leeg voor het schoonmaken het stofreservoir (zie onderdeel "Stofreservoir legend") en klop het goed UIT.

Oppervlak van het product reinigen:

Gebruik voor het reinigen van de oppervlakken, bijv. van het basis-apparaat 4, de accu 2 of de elektrische vloerborstel 13, een ragebol of bij hardnekig vuil een zacht, ie's vochtig gemaakte doeK.

Hulpstukken reinigen:

Verwijder regelmatig de haren en het vuil van de hulpstukken.
Reinig het voegenmonds en de stofzui-gerborstel 11 onder stromend water. Laat alle hulpstukken daarna goed drogen voordat u deze wee gebruikt of opberat.

Roterende borstelrol reinigen:

Haal de elektrische vloerborst van de alu-minium zuigbuis 15. Druk waarvoor op de ont-grendelingsknop 14 op de aluminium zuigbuis 15 en trek de elektrische vloerborstel 13 eraf.
Draai de elektrische vloerborstel om.
Gebruik een sleufschroevendraier om de fixeerschroef 13c van de vergrendeling 13b segen de klok in in de richting van het - symbol te draqien.

Klap de vergrendelab voorzichtig omhoog en haalervolgens de roterende borstelrol 13auit de behuizing van de elektrische vloerborstel 13.

Reinig de roterende borstelrol 13d doordezete bevrijden van haren en vuil.
Verwijder indien nodig ook het vuil UIT de behuizing van de elektrische vloerborstel 13.
Zet de roterende borstda daarna wee terug in de behuizing van de elektrische vloerborstel 13.
Drukdvergrendelihabweervoorlichtoglmaag.
Zet de roterende borstel tda vast door de fixeerschroef 13c met behulp van een sleuf-schroevendraier met de klok mee in de richting van het - symbol te draaien.
□ Controller of alles goed vast zit.

- Opslag

Onderbreekdestroomtoevoer als het product gedurende langere黄埔 nicht worden gebruikt.
Verwijder de accu 2uit de houder aan de handgreep 1 van het basis-apparaat 4 (zie onderdeel "Accu opladen") en berg hem los van het het basis-apparaat 4 op.
Bewaar het product samen met alle hulpstukken altijd droog en bij kamertemperatuur.
Stel het product nicht bloot aan direct zonlicht of hitte.

Storingen/probemen oplossen

Probleem Oorzaak Oplossing
Het basis-apparaat 4 kan nicht worden ingeschakeld.	De accu 2 is nicht opgeladen. Laad	de accu 2 op (zie onder-deel "Accu opladen").
	De accu 2 is nicht gemonteerd. Zet	de accu 2 in het basis-apparaat 4 door deze in de houder aan de handgreep 1 van het basis-apparaat 4 te schuiven tot hij vastklikt.
Het basis-apparaat 4 staatijdens het gebruik uit en de leds van de accu-controle 2b knipperen.	De accu 2 is nicht opgeladen. Laad	de accu 2 op (zie onder-deel "Accu opladen").
De zuigkracht is te zwak.	De accu 2 is te zwak. Laad de accu	2 volledig op (zie onderdeel "Accu opladen").
	De filters 25, 27 of de filterhouser 26 zichin verstopt of beschadigd.	Reinig de filters 25, 27 en de filterhouser 26 (zie onderdeel "Filters en stofreservoir reinigen"). Vervang beschadigde filters.
	Het hulpstuk is Niet goed gemonteerd.	Controler of de hulpstukken goed zichin gemonteerd/vastgeklikt (zie onderdeel "Hulpstuk kiezen, monteren en demonteren").
	De zuigopening van de aluminium zuigbuis 15 of een hulpstuk is verstopt.	Controler de aluminium zuigbuis 15 en het gebruike hulpstuk op verstoppingen. Reinig het hulpstuk (zie onderdeel "Hulpstukken reinigen").
Tijdens het stofzuigen verliest het product stof/vuil.	Het stofreservoir 20/de filters 25, 27 zichin er Niet goed ingezet.	Controler of het stofreservoir 20 en de filters 25, 27 goed zichin gemonteerd (zie onderdeel "Stofreservoir legen"/"Filters en stofreservoir reinigen").
	Het stofreservoir 20 is Niet goed gesloten.	Controler of de bodemklep 21 van het stofreservoir 20 goed is gesloten (zie onderdeel "Stofreservoir legen").
	De filters 25, 27 of de filterhouser 26 zichin verstopt of beschadigd.	Reinig de filters 25, 27 en de filterhouser 26 (zie onderdeel "Filters en stofreservoir reinigen"). Vervang beschadigde filters.
Probleem Oorzaak Oplossing
De accu 2 wordt nicht opgela-den en de accu-controleampjesijken UIT.	De stroomkabel is Niet aangesloten.	Steek de aansluitstekker van de stroomkabel 9 in de contrastek-ker 3 op de accu 2 (zie onderdeel "Accu opladen").
	De netadapter 8 zit nicht in het stopcontact.	Steek de netadapter 8 in een correct geinstalleerd stopcontact (zie onderdeel "Accu opladen").
	De accu 2 of de netadapter 8 met stroomkabel is defect.	Neem contact op met de klantenservice.

Afvoer

De verpakking bestaat uit milieuvriendelijk grondstoffen die u via deplaatselijk recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in ache. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen/20-22: papier en verzelplaten/80-98: composietmaterialen.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-Logo geldt alleen voor Frankrijk.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijk overheid.

Gooi het afgedankte product omwille van het milieuu Niet weg via het huisvuil, maar geef het af bij het waaroor bestemde depot of het gemeentelijkke milieupark. Over afgitplaatsen en hun openingsstijden kunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruike batterijen/accu's要去en volgens de richtlij 2006/66/EG en veranderingen waarop worden gerecycled. Geef batterijen/accu's en/of het product af bij de waarvoort bestemde verzamelstations.

Mileuschade door foulieve verwijdering van de batterijen/accu's!

Batterijen/accu's mogen Niet via het huisvuil worden weggegooid. Ze konnen giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruike batterijen/accu'saarom af bij een gemeentelijk inzamelpunt.

Garantie/service

Geachte klant,

onze producten worden aan een strenge kwaliteit's-controle onderworpen. Mocht dit apparaat desondanks Niet probleemloos functioneren, betreuren we dat zeer en vragen we u om contact op te nemen met once hierna vermelde klantenservice. We staan Telefonisch via de vermelde service-hotline voor u kaar. Om aanspraak te+kunnen makeen op de garantie geldt - zonder dat hierdoor uw wettelijk rechten worden beperkt -

het volgende:

1. U kunt alleen aanspraak make np garantie binnen een periode van maximaal 3aar gerekend vanaf de datum van aankoop. Onze garantie beperkt zich tot het herstellen van materiaal-en fabricagefouten of het verrangen van het apparatusat. Onze garantieverlening is voor u Gratis.
2. Garantieaanspraken要去en onmiddelijk na hetbekend worden van de gebreken worden ingediend.
3. Elke aanspraak op garantie na afloop van de garantiepiode is uitgesloten.
4. Bewaar de kassabon als bewijs van uw aankoop.

De garantie kommt te verversen bij:

• verkeerde of onjuiste behandeling
• het Niet in acheft nemen van de voor het apparaat geldende veiligheidsmaatregelen
• gebruik van geweld
• ingrependie niet door ons of door ons erkende serviceadressenzijnuitgevoerd
• schade die door het opsturen in een voor het transport ondeugdelijke verpakking is ontstaan (de verkoopverpakking alleen is Niet geschikt voor verzending)
• schadeveroorzaakt door eigen toedoen, bijv.
  slaan, stoten, vallen
• het Niet opvolgen van de gebruiksaanwijzing
  -normale slijtage
• zelf uitgevoerde reparatiepogingen

De gebruiksaanwijzing kutu bij once klantenservice in pdf-formaat opvragen.

Service NL/BE

Tel.: [phone]

E-mail: [e-mail]

IAN 377365_2110

Houd bij alle vragen alstublieft de kassabon en het articikelnummer (IAN 377365_2110) als bewijs van aankoop bij de hand.

Bereikbaarheid van de hotline:

Maandag t/m vrijdag 09.00 tot 18.00 (CET)

Conformiteitsverklaring

Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. Dit worden bevestigd door de CE-markering. De betreffende verklaringen liggen terinzage bij de fabrikant.

C

Menovite napatie: 22,2 V

Vstup:100-240V 50 / 60Hz

Vystup: 26V = =,450mA

Vykon: max. 130 W
