O1D120 - Capteur photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur photoélectrique (détecteur de distance optique)
Marque	IFM
Modèle	O1D120
Plage de mesure	0,2…10 m (arrière-plan jusqu'à 19,2 m max.)
Source lumineuse	Laser visible, classe de protection laser 2
Alimentation électrique	TBTS / TBTP selon EN 50178, classe d'alimentation 2 (cULus)
Sorties	2 sorties configurables : commutation (PNP) et/ou analogique (4…20 mA / 0…10 V)
Fonctions de sortie	Hystérésis (Hno/Hnc), fenêtre (Fno/Fnc), analogique (I/U)
Affichage	4 digits alphanumérique, 4 LED vertes (unité) et 4 LED jaunes (état de commutation)
Interface de communication	IO-Link (port maître type A)
Configurations possibles	Fréquence de mesure (1…50 Hz), répétabilité, temporisations, mise à l'échelle analogique
Protection	Verrou électronique, court-circuit, suppression d'erreurs
Conditions de montage	Éviter les objets réfléchissants au-delà de 19,2 m ; température ambiante 23°C recommandée
Entretien et nettoyage	Nettoyer le panneau transparent devant la lentille ; réparation uniquement par le fabricant
Sécurité	Laser classe 2 : ne pas regarder le faisceau ; respecter les avertissements
Durée de vie laser	50 000 heures

FOIRE AUX QUESTIONS - O1D120 IFM

Comment configurer la sortie OUT1 en mode hystérésis ?

Sélectionnez le paramètre OU1 et réglez-le sur Hno (normalement ouvert) ou Hnc (normalement fermé). Confirmez avec [MODE/ENTER], puis réglez le seuil de commutation SP1.

Comment utiliser la fonction fenêtre ?

Réglez OU1 ou OU2 sur Fno ou Fnc. Ensuite définissez les deux seuils : nSPx (seuil proche) et FSPx (seuil éloigné). La sortie commute lorsque la distance mesurée se trouve entre ces deux valeurs.

Que faire si l'affiche indique [++] (trop de lumière) ?

Cela signifie une saturation due à une surface très réfléchissante. Vérifiez l'alignement du capteur et réduisez la réflectivité ou augmentez la distance. La sortie de commutation sera désactivée selon la configuration.

Comment restaurer les réglages usine ?

Accédez au menu EF, sélectionnez rES, maintenez [SET] enfoncé jusqu'à l'affichage de [-----], puis confirmez avec [MODE/ENTER]. Tous les paramètres reviennent aux valeurs par défaut.

Le capteur peut-il être utilisé avec un maître IO-Link de type B ?

Oui, sous conditions : soit connectez seulement les broches 1, 3 et 4 (la sortie 2 et l'entrée ne sont pas utilisées), soit désactivez OUT2 via IO-Link et connectez les broches 1, 2, 3 et 4.

Comment nettoyer le capteur ?

Nettoyez délicatement le panneau transparent situé devant la lentille avec un chiffon doux et sec. Évitez les produits abrasifs. En cas de défaut, contactez le fabricant.

Quelle est la précision du capteur ?

La précision dépend de la distance et de la réflectivité de l'objet. Par exemple, à 1 m sur un objet blanc (90% de réflexion), la répétabilité est de ±5 mm et la précision de ±15 mm (à 50 Hz, <40 klx). Consultez le tableau complet dans la notice.

Comment régler la temporisation des sorties ?

Dans le menu EF, sélectionnez dSx (temporisation à l'enclenchement) ou drx (temporisation au déclenchement). Réglez une valeur de 0 à 5 s par pas de 0,1 s. Pour OUT1, utilisez dS1/dr1 ; pour OUT2, dS2/dr2.

Le capteur émet un laser : est-il dangereux ?

Le laser est de classe 2 : il est sans danger pour une exposition accidentelle de courte durée, mais ne regardez jamais directement le faisceau. Fixez l'étiquette d'avertissement fournie à proximité de l'appareil.

Comment changer l'unité d'affichage (mm, m, inch) ?

Allez dans le menu EF, sélectionnez Uni, puis choisissez l'unité : mm, m ou Inch. Confirmez avec [MODE/ENTER]. Faites ce réglage avant de définir les seuils pour éviter des erreurs d'arrondi.

MODE D'EMPLOI O1D120 IFM

Notice d'utilisation Détecteur de distance optique

O1D100

O1D120

FR

Contenu

1 Remarque préliminaire 4

1.1 Symboles utilisés 4
1.2 Avertissements utilisés 4

2 Consignes de sécurité 4
3 Fonctionnement et caractéristiques 6

3.1 Applications 6

4 Fonctions 6

4.1 Fonction de sortie hysteresis 6
4.2 Fonction de sortie fenêtre 6
4.3 Fonction de sortie analogue 6
4.4 Désactivation du laser 6

5 Montage 7

5.1 Conditions de montage 7
5.2 Accessoires de montage 7

6 Raccordement electrique 8

6.1 Fonctionnement avec un maître IO-Link 8

7 Eléments de service et d'indication 9

8 Menu 10

8.1 Structure du menu 10
8.2 Explication du menu 11

9 Modes de fonctionnement 13

9.1 Mode Run 13
9.2 Mode affichage 13
9.3 Rereflectivite de I'objet 13
9.4 Mode de programmation 13

10 Paramétrage 14

10.1 Paramétrage en général 14
10.1.1 Réglage d'une valeur de paramètre 14
10.1.2 Changement du niveau de menu 1 au niveau de menu 2............15
10.1.3 Verrou électronique 15
10.2 Paramétrage des réglages de base 16
10.2.1 Sélectionner l'unité d'affichage 16

10.2.2 Réglage de l'affichage 16
10.2.3 Configurer OUT1 16
10.2.4 Fonction hysteresis 17
10.2.5 Régler le seuil pour la fonction hystérésis OUT1 18
10.2.6 Fonction fenetre 18
10.2.7 Régler les seuils pour la fonction fenêtre OUT1 19
10.2.8 Configurer OUT2 20
10.2.9 Régler le seuil pour la fonction hystérésis OUT2 20
10.2.10 Régler les seuils pour la fonction fenêtre OUT2 20
10.2.11 Mise à l'échelle de l'etendue de mesure (sortie analogique) 20

10.3 Mode Teach 22

10.3.1 Régler la fréquence de mesure 22
10.3.2 Régler la répétabilité 22
10.3.3 Table de répertabilité et précision 22

10.4 Fonctions etendues 24

10.4.1 Régler la temporisation pour les sorties de commutation 24
10.4.2 Réglage du temps de suppression d'erreurs pour les sorties de commutation / la sortie analogue 24
10.4.3 Restaurer les réglages usine 24
10.4.4 Indiquer le numero de version du logiciel 24

11 IO-Link 25

11.1 Informations generales 25
11.2 Informations spécifiques à l'appareil 25
11.3 Outils de paramétrage 25
11.4 Fonctions etendues 25

11.4.1 Fonction teach 25
11.4.2 Rereflectivite de I'objet 25

12 Mise en service / Fonctionnement 26
12.1 Messages d'erreur 26

13 Entretien, réparation et élimination 27
14 Réglage usine 27

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

1.2 Avertissements utilisés

AVENTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, dire cette notice. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'emploi non approprié ou incorrect peut mener à des définits de fonctionnement de l'appareil ou à des effets non désirsés dans votre application. C'est pourquoit le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
• Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Toute responsabilité et garantie est déclinée en cas de mauvaises manipulations et/ou en cas de modifications de l'appareil.

AVERTISSEMENT

Lumière laser visible ; classe de protection laser 2.

L'utilisation d'autres éléments de service ou d'autres régles peut résultat à l'exposition aux rayonnements dangereux. Lésion de la rétine possible.

Ne pas regarder le faisceau laser!

Afficher les étiquettes jointes (avertissement laser) à proximé immediate de l'appareil.
Prendre en compte les averissements sur l'etiquette du produit.
Utiliser l'étiquette fournie pour le cable d'alimentation.
EN/CEI 60825-1:2007 et EN/CEI 60825-1:2014 est conforme à 21 CFR Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007

L'etiquette fournie pour le cable d'alimentation

FR

Etiquette du produit

3 Fonctionnement et caractéristiques

L'appareil est utilisé comme détecteur de distance optique.

3.1 Applications

Le détector de distance optique mesure des distances entre 0,2...10 m.
- Il a une suppression de l'arrière-plan >10... 19m
- La valeur mesurée est affichée sur un afficheur 10 segments.
- 2 signaux de sortie peuvent être générés selon la fonction de sortie régée.
- O1D100 / O1D120 : Certification 21 CFR PART 1040

La distance entre le détector et l'arrière-plan doit être limite à max. 19 m par le client. Sinon, les valeurs mesurées peuvent être ambiguës.

→ 5.1 Conditions de montage

Comme alternative l'article O1D105 peut être utilisé (la distance maximale entre le détecteur et l'arrière-plan peut être 100m ).

4 Fonctions

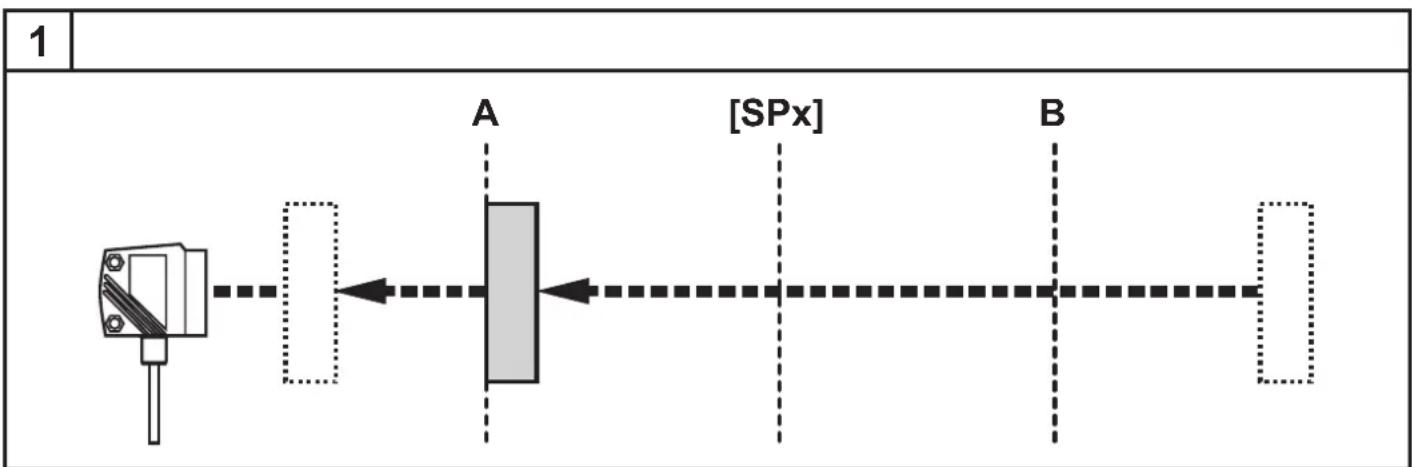

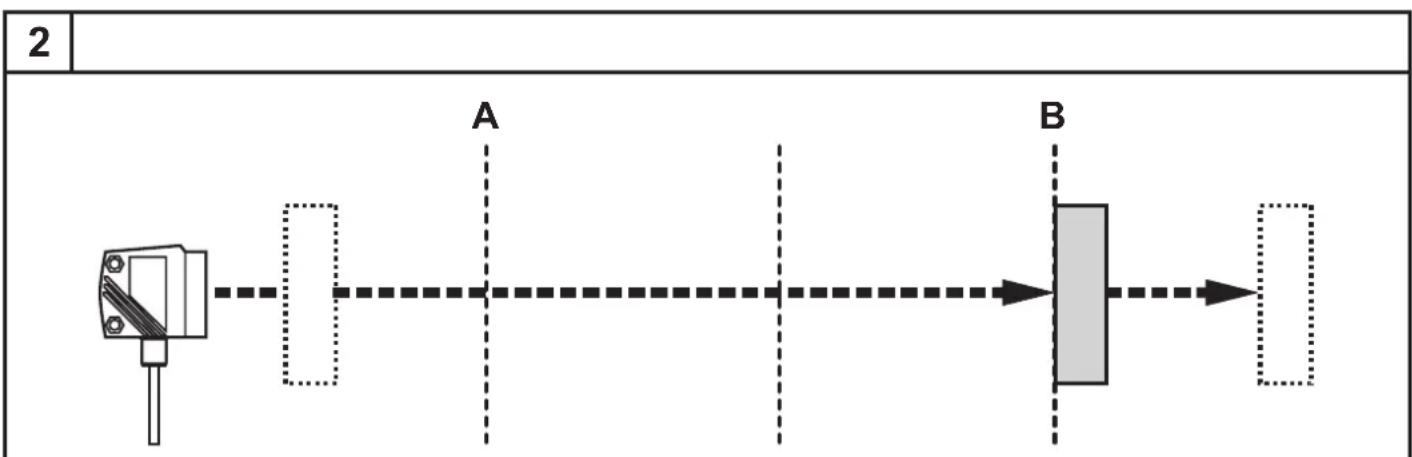

4.1 Fonction de sortie hystérésis

L'hystérisis garantit un état de commutation de la sortie stable en cas de fluctuations de la valeur mesurée autour du seuil de commutation. Une fonction hysteresis peut être régée pour chaque des deux sorties (OUT1 et OUT2). → 10.2.4 Fonction hysteresis

4.2 Fonction de sortie fenêtre

La fonction fenêtre permet la surveillance d'une bonne plage définie. Une fonction fenêtre peut être réglée pour chaque des deux sorties (OUT1 et OUT2).

→ 10.2.6 Fonction fenêtre

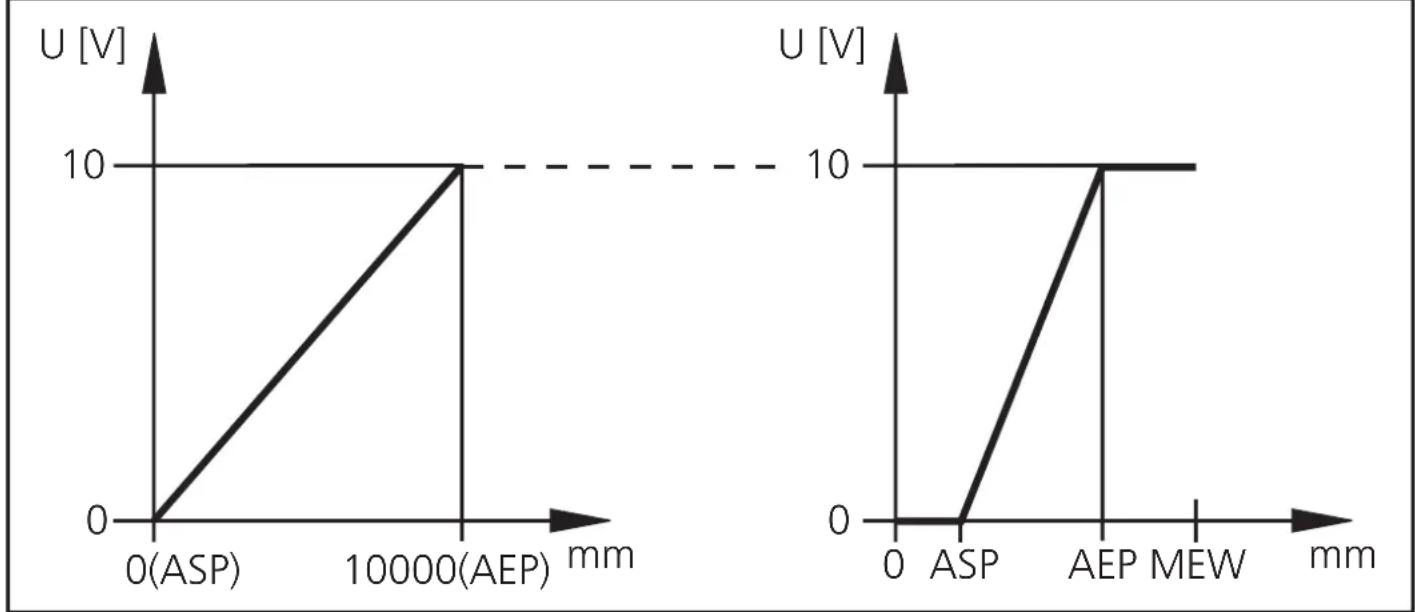

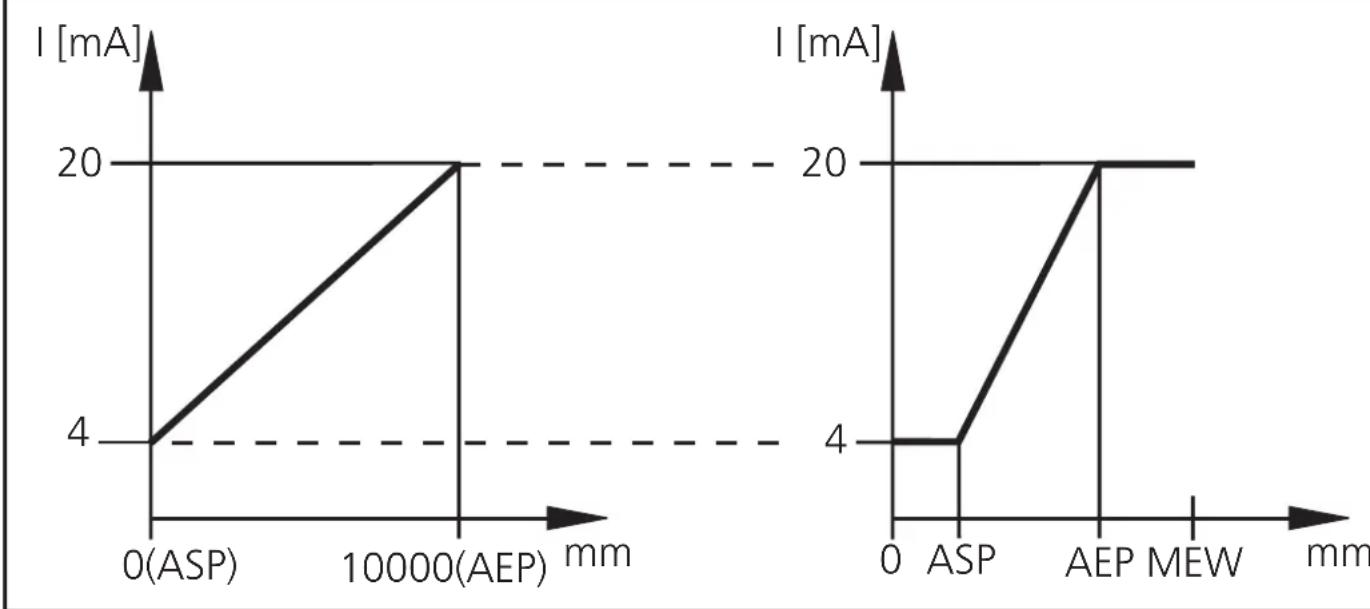

4.3 Fonction de sortie analogue

La sortie 2 (OUT2) peut fournir un signal analogue proportionnel à la distance.

→ 10.2.11 Mise à l'échelle de l'etendue de mesure (sortie analogique)

4.4 Désactivation du laser

A des fins de sécurité et d'entretien il est possible de désactiver l'appareil temporairement via l'entrée sur broche 5.

Signal d'entrée sur broche 5 Laser
Bas / non utilisé Activé
Haut Désactivé

5 Montage

5.1 Conditions de montage

Monter l'objet de sorte que l'objet à détecter se trouve dans l'étendue de mesure de 0,2...10 m.

La zone d'univocité du détecteur est fixée à 19,2 m. Des objets qui se trouvent dans la plage >10... 19,2 m ne sont pas détectés.

Les objets refléchissants situés directement dans le faisceau du détecteur même dans une plage >19,2m doivent être évités par le client. Sinon, les valeurs mesurées peuvent être ambiguës.

5.2 Accessoires de montage

L'appareil est fourni sans accessoires de montage.

Exemples d'accessoires de montage Rétérence
Fenêtre de protection O1D E21133
Kit de montage E2D101 + E20938 + E20951 E21079
Kit de montage O1D (pour profil rond Ø 12 mm) E2D101
Profil rond droit Ø 12 mm / M10 E20938
Kit de montage O1D (pour profil rond Ø 14 mm) E2D111
Profil rond droit Ø 14 mm / M12 E20939
Equerre de fixation réglage fin pour détecteurs laser O1D (pour profil rond ou platine ; selon le cylindre de serrage)	E1D100

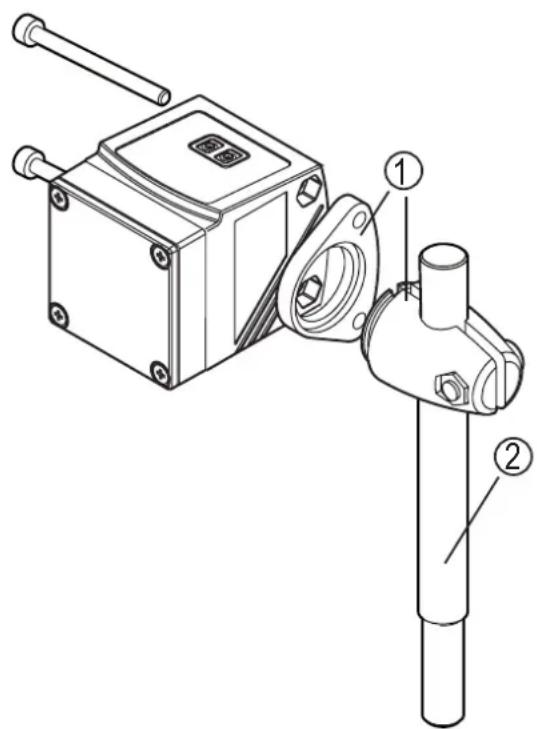

Exemple de montage :

1: Kit de montage pour vérins cylindriques
Ø 12 mm
Référence E2D101
2: Profil rond droit Ø 12 mm / M10
Référence E20938

6 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

• Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Assurer une alimentation en tension selon EN 50178, TBTS, TBTP. O1D100 / O1D120 : cULus, Supply Class 2

Mettre l'installation hors tension.

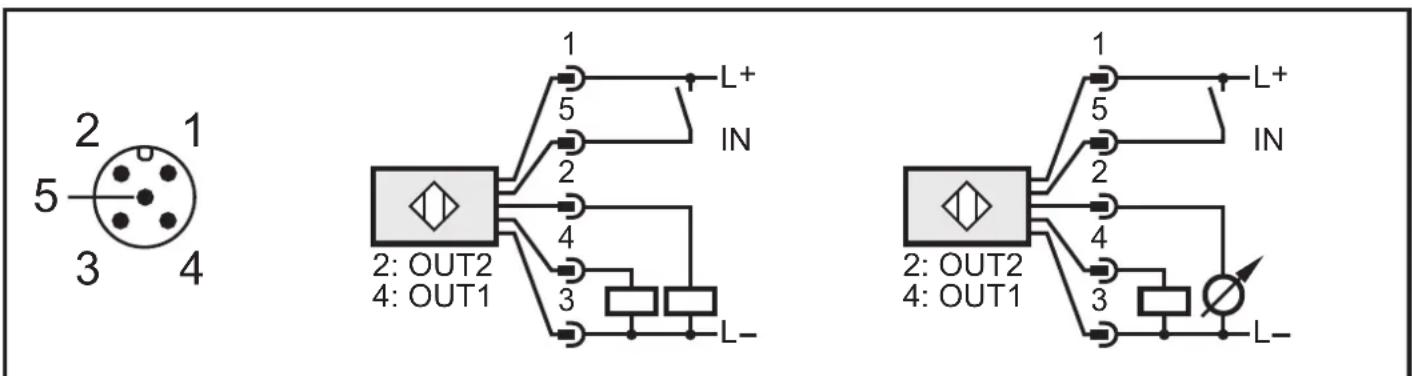

Raccorder l'appareil comme suit :

O1D100 / O1D120 PNP

Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN(brun) , 2 = WH(blanc) , 3 = BU(bleu) , 4 = BK(noir) , 5 = GR(gris) .

6.1 Fonctionnement avec un maitre IO-Link

L'appareil est compatible avec le type de port maître IO-Link A (type A).

Observer les remarques suivantes lors d'un fonctionnement avec le type de port maître B (type B):

Normalement, l'appareil n'est pas compatible avec le type de port maître B (type B). La brochure 2 (OU2) et la brochure 5 (IN1) sont utilisées pour des fonctions spécifiques au fabricant. Ainsi, la tension d'alimentation principale de l'appareil et la tension auxiliaire (type de port maître B sur la brochure 2/5) ne peuvent pas être séparées galvaniquement.

L'appareil peut être utilisé avec le type de port maître B avec les configurations suivantes :

• Connecter l'appareil et le maître IO-Link via 3 cables : Connecter les broches 1, 3 et 4 de l'appareil avec le maître IO-Link (ne pas connecter les broches 2 et 5).

• Connecter l'appareil et le maître IO-Link via 4 cables : Désactiver la brochure 2 (OU2) via IO-Link (réglage OU2 = "off") et connecter les broches 1, 2, 3 et 4 de l'appareil avec le maître IO-Link (ne pas connecter la brochure 5).

7 Eléments de service et d'indication

1: 4 x LED verte LED all	umée = Alimentation et unité d'affichage régée (mm, m, inch)
2: 4 x LED jaune (deux non utilisées)	Indication de l' état de commutation ; allumée si la sortie correspondante est commutée.
3: Visualisation alphanumericique à 4 digits	Affichage de la distance mesurée, des paramètres et des valeurs de paramètres.
4: Bouton de programmation [SET]	Réglage des valeurs de paramètres (en continue en appuyant sur le bouton poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).
5: Bouton de programmation [MODE/ENTER]	Sélection des paramètres et confirmation des valeurs de paramètres.

8 Menu

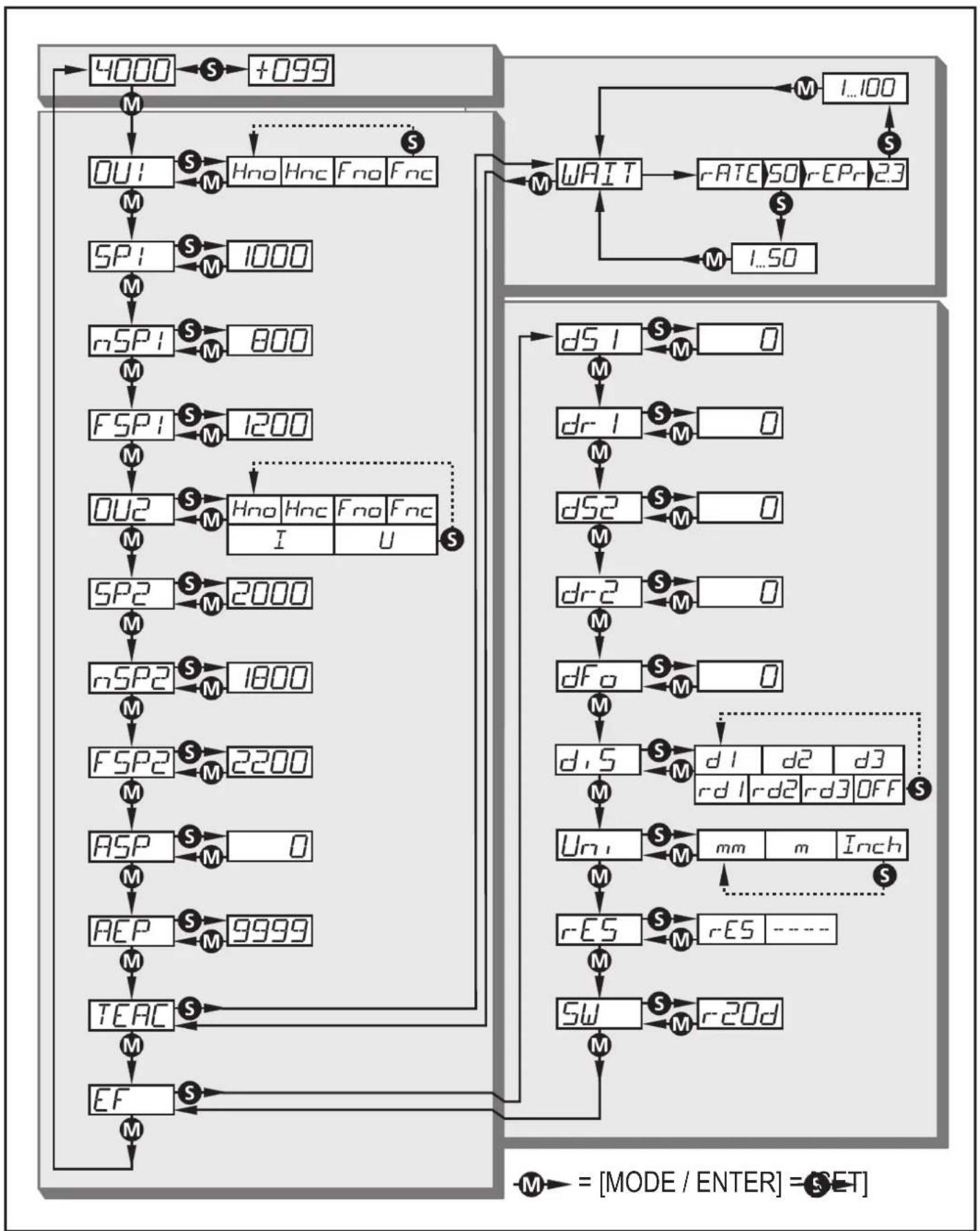

8.1 Structure du menu

8.2 Explication du menu

Les réglages usine se trouvent à la fin de cette notice ( → 14 Réglage usine)

OU I	Configuration pour la sortie 1 4 fonctions de commutation sont régables: [Hno], [Hnc], [Fno], [Fnc] → 10.2.3 Configurer OUT1
SP I	Seuil pour la fonction hystérésis OUT1 Valeur limite à laquelle la sortie en fonction hystérésis change son état de commutation (objet plus proche / plus éloigné que la distance régée). [SP1] est seulement actif si [OU1] = [Hno] ou [Hnc]. → 10.2.5 Régler le seul pour la fonction hystérésis OUT1
nSP I FSP I	Seuils pour la fonction fenêtre OUT1 Valeurs limites auxquelles la sortie en fonction fenêtre change son état de commutation (objet entre la distance "proche" et la distance "éloignée"Present / absent). [nSP1] = seuil "proche" / [FSP1] = seuil "éloigné". [nSP1] / [FSP1] sont seulement actifs si [OU1] = [Fno] ou [Fnc]. → 10.2.7 Régler les seuils pour la fonction fenêtre OUT1
OU2	Configuration pour la sortie 2 4 fonctions de commutation et 2 signaux analogiques sont régables: [Hno], [Hnc], [Fno], [Fnc], [I], [U] → 10.2.8 Configurer OUT2
SP2	Seuil pour la fonction hystérésis OUT2 Valeur limite à laquelle la sortie en fonction hystérésis change son état de commutation (objet plus proche / plus éloigné que la distance régée). [SP2] est seulement actif si [OU2] = [Hno] ou [Hnc]. → 10.2.9 Régler le seul pour la fonction hystérésis OUT2
nSP2 FSP2	Seuils pour la fonction fenêtre OUT2 Valeurs limites auxquelles la sortie en fonction fenêtre change son état de commutation (objet entre la distance "proche" et la distance "éloignée"Present / absent). [nSP2] = seuil "proche" / [FSP2] = seuil "éloigné". [nSP2] / [FSP2] sont seulement actifs si [OU2] = [Fno] ou [Fnc]. → 10.2.10 Régler les seuils pour la fonction fenêtre OUT2
ASP	Valeur minimum de la sortie analogue Valeur mesurée à laquelle 4mA / 0 V sont fournis. [ASP] est seulement actif si [OU2] = [I] ou [U]. → 10.2.11 Mise à l'échelle de l'endetue de mesure (sortie analogue)
AEP	Valeur maximum de la sortie analogue Valeur mesurée à laquelle 20mA / 10 V sont fournis. [AEP] est seulement actif si [OU2] = [I] ou [U]. → 10.2.11 Mise à l'échelle de l'endetue de mesure (sortie analogue)
TEAC	Mode Teach Présélection "taux d'échantillonnage" ou "répétabilité" → 10.3 Mode Teach

EF	Fonctions étendues Par l'appui sur [SET] le sous-menu "Fonctions étendues" s'ouvre. → 10.4 Fonctions étendues
d51dr-1d52dr-2	Temporisation pour les sorties de commutation [dSx] = temporisation à l'enclenchement ;[drx] = temporisation au déclenchement. La sortie ne change pas son état de commutation immédiatement. La commutation se produit après l'écoulement de la temporisation. Si l'évenement de commutation n'este plus après l'écoulement de la temporisation, la sortie ne change pas d'état. [dS2] et [dr2] ne sont pas effectives si [OU2] = [I] ou [U]. → 10.4.1 Régler la temporisation pour les sorties de commutation
dFo	Réglage du temps de suppression d'erreurs pour les sorties de commutation/la sortie analogue Grçce à cette fonction, les saturations de brève durée de l'élement de mesure peuvent être supprimées (ces saturations peuvent seputer en raison d'une réflexion directe ou de grandes fluctuations de luminosité). Pendant le temps régle, la dernière valeur mesurée valable est affichée, les signaux de sortie restentinchangés. → 10.4.2 Réglage du temps de suppression d'erreurs pour les sorties de commutation / la sortie analogue
d15	Réglage des valeurs affichées 7 réglages peuvent être sélectionnés : [d1], [d2], [d3], [rd1], [rd2], [rd3], [OFF] → 10.2.2 Réglage de l'affichage
Uni	Réglage de l'unité d'affichage SéLECTIONNer l'unité de mesure pour [SP1], [SP2], [ASP], [AEP] Options de sélection : [mm] [m] [Inch] → 10.2.1 SéLECTIONNer l'unité d'affichage
r-ES	Réçupérer les réglages de base → 10.4.3 Restaurer les réglages usine
5w	Indication du numéro de version du logiciel → 10.4.4 Indiquer le numéro de version du logiciel

9 Modes de fonctionnement

9.1 Mode Run

Le mode Run correspond au mode de fonctionnement normal.

Après la mise sous tension l'appareil se trouve en mode Run. Il exécute ses fonctions de surveillance et générale les signaux de sortie selon les paramétres régles.

L'affichage indique la distance actuelle, les LED jaunes signalent l'état de commutation des sorties.

9.2 Mode affichage

Affichage des paramètres et des valeurs de paramètres régées.

Appuyer brièvement sur [MODE/ENTER].

L'appareilonne en mode affichage. En interne il reste en mode Run. Les valeurs de paramètres régliées peuvent être lues :

Pour faire défiler les paramètres appuyer brievement sur [MODE/ENTER].
- Appuyer brievement sur [SET] pour l'affichage de la valeur de paramètre correspondante.

Après 15 s,l'appareil se remet en mode Run.

9.3 RÉflectivité de l'objet

Indication de la réflectivité de l'objet (ancienne désignation: Mode Align).

A partir du mode Run appuyer sur [SET].

L'appareil affiche une valeur proportionnelle à la réfectivité de l'objet (par ex. +100 correspond à un objet blanc, +020 correspond à un objet gris).

9.4 Mode de programmation

Réglage des valeurs de paramètre → 10.1 Paramétrage en général.

10 Paramétrage

Pendant le paramétrage l'appareil reste en mode de fonctionnement en interne. Il continue à executer ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que la modification soit validée.

10.1 Paramétrage en général

10.1.1 Réglage d'une valeur de paramètre

Régler l'unité d'affichage [Uni] avant de déterminer les valeurs pour les paramètres. En cas d'un changement ultérieur de l'unité d'affichage des erreurs d'arrondi lors de la conversion interne peuvent fausser les valeurs régles. → 10.2.1 Sélectionner l'unité d'affichage

1	Sélectionner le paramètre • Appuyer sur [MODE/ENTER] jusqu'à ce que le paramètre souhaïte soit affché.	SET → SP1
2	Régler la valeur du paramètre • Appuyer sur [SET] et le maintainir appuyé > La valeur de paramètre actuelle clignote pendant 5 s. • Augmenter la valeur régée pas à pas en appuyant sur le bouton-poussoir une fois ou en continue en appuyant sur le bouton-poussoir en permanence.	→ 700 ↓ 730
	Réduire la valeur : laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.
3	Confirmer la valeur de paramétrage • Appuyer brièvement sur [MODE/ENTER] • Le paramètre est indiqué de nouveau ; la nouvelle valeur de paramètre régée devient effective.	→ SP1
4	Réglage d'autres paramètres • Recommencer par l'étape 1.
5	Terminer le paramétrage • Attendre 15 s ou appuyer sur [MODE/ENTER]. • La valeur mesurée actuelle est indiquée.

10.1.2 Changement du niveau de menu 1 au niveau de menu 2

• Appuyer plusieurs fois sur [MODE/ENTER] jusqu'à ce que [EF] soit affché.	MODE ENTER SET
• Appuyer brièvement sur [SET]. • Le premier paramètre du sous-menu est affché (ici: [dr1]).	MODE ENTER SET

10.1.3 Verrou électronique

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. A l'état de livraison, l'appareil n'est pas verrouillé.

Verrouiller • S'assurer que l'appareil est en mode de fonctionnement normal. • Appuyer sur [MODE/ENTER ] + [SET] jusqu'à ce que [Loc] soit indiqué. > L'appareil est verrouillé.	Loc
En cas d'appareil verrouillé, [Loc] est affché brièrement lorsque vous essayez de changer des valeurs de paramètre pendant le fonctionnement.
Déverrouiller • Appuyer sur [MODE/ENTER ] + [SET] jusqu'à ce que [uLoc] soit affché. > L'appareil est déverrouillé.	ULOC

Timeout

Si lors du réglage,aucun bouton n'est appuyé pendant 15 s,l'appareil redevient opérationnel sans aucune modification des valeurs.

10.2 Paramétrage des réglages de base

10.2.1 Sélectionner l'unité d'affichage

Régler [Uni] avant de déterminer les valeurs pour les paramètres [SPx], [nSPx], [FSPx], [ASP], [AEP]. En cas d'un changement ultérieur de l'unité d'affichage des erreurs d'arrondi lors de la conversion interne peuvent fausser les valeurs régles. • Passer à [EF]. • Sélectionner [Uni] et régler l'unité de mesure. Sélection de l'unité de mesure : [mm], [m], [Inch] • Confirmer en appuyant sur [MODE/ENTER]. > L'unité sélectionnée est affichée par la LED verte.

U-rn

10.2.2 Réglage de l'affichage

Passer à [EF]. Sélectionner [diS] et effectuer les réglages. 7 réglages peuvent être sélectionnés : ·[d1] = actualisation de la valeur mesurée toutes les 50 ms. ·[d2] = actualisation de la valeur mesurée toutes les 200 ms. ·[d3] = actualisation de la valeur mesurée toutes les 600 ms. ·[rd1], [rd2], [rd3] = affichage comme pour [d1], [d2], [d3] tourné de 180°. L'actualisation de la valeur mesurée ne concerne que l'affichage. Elle n'a aucun effet sur les sorties. ·[OFF] = L'affichage de la valeur mesurée est désactivé en mode RUN. Par l'accui sur l'un des boutons la valeur mesurée actuelle est affichée pendant 15 s. Confirmer en appuyant sur [MODE/ENTER]. Meme si l'affichage est désactivé, les LED restent actives.

di 5

10.2.3 Configurer OUT1

• Sélectionner [OU1] et régler les fonctions de commutation. Fonctions de commutation : • [Hno] = fonction hystérésis / normalement ouvert • [Hnc] = fonction hystérésis / normalement fermé • [Fno] = fonction fenêtre / normalement ouvert • [Fnc] = fonction fenêtre / normalement fermé • Confirmer en appuyant sur [MODE/ENTER].

OU 1

10.2.4 Fonction hysteresis

L'hystérisis garantit un état de commutation de la sortie stable en cas de fluctuations de la valeur mesurée autour du seuil de commutation. Dans les deux cas les seuils d'enclenchement et de déclenchement sont positionnés symétrquement autour du seuil de commutation [SPx]. L'écart entre le seuil d'enclenchement et le seuil de déclenchement est l'hystérisis; elle est calculée à partir de la répétabilité avec un facteur de sécurité de 1,5. La base de calcul est la répétabilité pour max. 40 klux. → 10.3.3 Table de répétabilité et précision

Example Hno

1. Lors de l'approche de l'objet la sortie commute lorsque le seuil d'enclenchement [A] est atteint (pour la fonction de sortie [Hno]).
2. Si l'objet s'éloigne de nouveau, la sortie ne change son état de commutation que si le seuil de déclenchement (B) est dépasse.

Le seuil de déclenchement (B) est supérieur au seuil d'enclenchement (A).

[ \text{[SPx]} = \text{seuil de commutation}; A = \text{seuil d'enclenchement}; B = \text{seuil de déclenchement} ]

Si la fonction de sortie [Hnc] a eté sélectionnée, les seuils d'enclenchement et de déclenchement sont inversés. La sortie est désactivée lors de l'approche de l'objet. Si l'objet s'éloigne de nouveau, la sortie est activée.

Etat de commutation des sorties

Fonction de sortie Distance objet (D) Etat de commutation
[Hno] D < [SPx] Fermé
	D > [SPx] Ouvert
[Hnc] D < [SPx] Ouvert
	D > [SPx] Fermé

Exemple de fonction de sortie [Hno]

Fréquence de mesure 50 Hz, distance à l'objet 1200 mm, niveau de gris (rémission de 18 %): Hystérésis = ± 10 mm (répétabilité → 10.3.3 Table) x facteur 1,5 = 15 mm - seul de déclenchement 1200 mm + (15 mm) = 1215 mm - seul d'enclenchement 1200 mm - (15 mm) = 1185 mm

10.2.5 Régler le seuil pour la fonction hysteresis OUT1

• Sélectionner la fonction de sortie [Hno] ou [Hnc] dans [OU1]. • Confirmer en appuyant sur [MODE/ENTER]. • Sélectionner [SP1] et régler le seuil de commutation. • Confirmer en appuyant sur [MODE/ENTER].

OU 1 SP 1

10.2.6 Fonction fenêtre

Pour les deux sorties (OUT1 / OUT2), il existe une possibilité de définir une fenêtre pour reconnaître l'objet.

Déclença si l'objet est détecté

[nSPx] = seuil "proche"; [FSPx] = seuil "éloigné"; FE = fenêtre

Si la valeur mesurée est entre le seuil „proche“ [nSPx] et le seuil „éloigné“ [FSPx], la sortie est ouverte (si [OUX] = [Fnc]).

Commute si I'objet est détecté

[nSPx] = seuil de commutation "proche"; [FSPx] = seuil de commutation "éloigné"; FE = fenêtre Si la valeur mesurée est entre le seuil „proche" [nSPx] et le seuil „éloigné" [FSPx], la sortie est fermée (si [OUX] = [Fno]).

Etat de commutation des sorties

Fonction de sortie Distance objet (D) État de commutation
[Fno]	D < [nSPx]D > [FSPx]	Ouvert
	[nSPx] < D < [FSPx] Fermé
[Fnc]	D < [nSPx]D > [FSPx]	Fermé
	[nSPx] < D < [FSPx] Ouvert
Les deux limites de la fenêtre ([nSPx] et [FSPx]) travaillent avec une hystérésis → 10.2.4 Fonction hystérésis.

10.2.7 Régler les seuils pour la fonction fenêtre OUT1

• Sélectionner la fonction de sortie [Fno] ou [Fnc] dans [OU1]. • Confirmer en appuyant sur [MODE/ENTER]. • Sélectionner [nSP1] et régler le seuil "proche". • Confirmer en appuyant sur [MODE/ENTER]. • Sélectionner [FSP1] et régler le seuil "éloigné". • Confirmer en appuyant sur [MODE/ENTER].

OU1 n5P1 F5P1

10.2.8 Configurer OUT2

► Sélectionner [OU2]. ► Régler les fonctions de commutation ou les signaux analogiques : · [Hno] = fonction hystérésis / normalement ouvert · [Hnc] = fonction hystérésis / normalement fermé · [Fno] = fonction fenêtre / normalement ouvert · [Fnc] = fonction fenêtre / normalement fermé · [I] = sortie courant analogue 4...20 mA · [U] = sortie tension analogue 0...10 V ► Confirmer en appuyant sur [MODE/ENTER].

OU2

10.2.9 Régler le seul pour la fonction hystérésis OUT2

► Sélectionner [Hno] ou [Hnc] dans [OU2]. ► Confirmer en appuyant sur [MODE/ENTER]. ► Sélectionner [SP2] et régler le seuil de commutation. ► Confirmer en appuyant sur [MODE/ENTER]. → 10.2.4 Fonction hystérésis

OU2 SP2

10.2.10 Régler les seuils pour la fonction fenêtre OUT2

► Sélectionner [Fno] ou [Fnc] dans [OU2]. ► Confirmer en appuyant sur [MODE/ENTER]. ► Sélectionner [nSP2] et régler le seuil "proche". ► Confirmer en appuyant sur [MODE/ENTER]. ► Sélectionner [FSP2] et régler le seuil "éloigné". ► Confirmer en appuyant sur [MODE/ENTER]. → 10.2.6 Fonction fenêtre

OU2 n5P2 F5P2

10.2.11 Mise à l'échelle de l'endetue de mesure (sortie analogique)

► Sélectionner [I] ou [U] dans [OU2]. ► Confirmer en appuyant sur [MODE/ENTER]. ► Sélectionner [ASP] et régler la "valeur minimum de la sortie analogue". [ASP] définit à chaque valeur mesurée le signal de sortie est de 4 mA/0 V. ► Confirmer en appuyant sur [MODE/ENTER]. ► Sélectionner [AEP] et régler la "valeur maximum de la sortie analogue" [ACP] définit à chaque valeur mesurée le signal de sortie est de 20 mA/10 V. Cette valeur peut également être sélectionnée de sorte qu'elle soit avant la valeur [ASP]. Un front descendant peut donc être réalisé. ► Confirmer en appuyant sur [MODE/ENTER]. Écart minimum entre [ASP] et [ACP]: 100 mm Le message d'erreur "SIZE" est affché si vous essayez de régler une distance inférieure à la distance minimale.

OU2 ASP AEP

Sortie courant 4 ... 20 mA

Réglage usine Etendue de mesure mise à l'échelle

MEW = valeur maxi de l'endetue de mesure
Dans l'etendue de mesure reglee le signal de sortie est entre 4 et 20mA
De plus, des parasites sont signalés :
Trop de lumière ou objet trop proche : 3,5 mA pour le front montant ([ASP] < [AEP]),
20,5 mA pour le front descendant ([ASP] > [AEP]).
Objet trop éloigné ouaucun objet presente:
20,5 mA pour le front montant; 3,5 mA pour le front descendant.

Sortie de tension 0 ... 10 V

Réglage usine Etendue de mesure mise à l'échelle

MEW = valeur maxi de l'endetue de mesure
Dans l'etendue de mesure reglee le signal de sortie est entre 0 et 10V

10.3 Mode Teach

10.3.1 Régler la fréquence de mesure

La fréquence de mesure définit la durée maximale avant qu'un nouveau résultat de mesure soit disponible et que les sorties soient mises à jour. La fréquence de commutation est normalement env. 1/3 de la fréquence de mesure. • Sélectionner [TEAC], ensuite appuyer sur [SET] et le maintainir appuyé jusqu'à ce que [WAIT] soit affché. > [rATE] et [rEPr] sont indiqués en alternance. • Si [rATE] est affchéé : Appuyer sur [SET] jusqu'à ce que la valeur présélectionnée de la fréquence de mesure clignote. • Saisir la valeur en pas à pas en appuyant sur le bouton-poussoir [SET] plusieurs fois. • Confirmer en appuyant sur [MODE/ENTER]. > [WAIT] est affchéé pendant que la répétabilité [rEPr] est calculée. • La fréquence de mesure [rATE] et la répétabilité [rEPr] sont indiquées en alternance.

TEAC r-ATE

10.3.2 Régler la repétabilité

• Sélectionner [TEAC], ensuite appuyer sur [SET] et le maintainir appuyé jusqu'à ce que [WAIT] soit affché. • [rATE] et [rEPr] sont indiqués en alternance. • Si [rEPr] est affchéé : Appuyer sur [SET] jusqu'à ce que la valeur préseLECTIONnée de la répétabilité clignote. • Saisir la valeur en pas à pas en appuyant sur le bouton-poussoir [SET] plusieurs fois. • Confirmer en appuyant sur [MODE/ENTER]. • [WAIT] est affchéé pendant que la fréquence de mesure [rATE] est calculée. • La fréquence de mesure [rATE] et la répétabilité [rEPr] sont indiquées en alternance.

TEAC r-EPr

10.3.3 Table de répétabilité et précision

Valeurs pour la fréquence de mesure 50 Hz, lumière extérieure de max. 40 klx*

Distance en [mm]	Répétabilité Précision
	Blanc rémission 90 %	Gris rémission 18 %	Blanc rémission 90 %	Gris rémission 18 %
200...1000 ± 5,0 mm ± 7,5 mm ± 15,0 mm ± 18,0 mm
1000...2000 ± 5,5 mm ± 10,0 mm ± 15,0 mm ± 20,0 mm
2000...4000 ± 17,5 mm ± 22,5 mm ± 25,0 mm ± 32,0 mm

Valeurs pour la fréquence de mesure 50 Hz, lumière extérieure de 40...100 klx*

Distance en [mm]	Répétabilité Précision
	Blanc rémission 90 %	Gris rémission 18 %	Blanc rémission 90 %	Gris rémission 18 %
200...1000 ± 16,5 mm ± 16,5 mm ± 26,5 mm ± 26,5 mm mm
1000...2000 ± 16,5 mm ± 16,5 mm ± 26,5 mm ± 26,5 mm
2000...4000 ± 30,0 mm ± 37,0 mm ± 40,0 mm ± 47,0 mm
4000...6000 ± 37,0 mm ± 57,0 mm ± 47,0 mm ± 67,0 mm
6000...10000 ± 75,0 mm — ± 85,0 mm —

Valeurs pour la fréquence de mesure 1 Hz, lumière extérieure de max. 40 klx*

Distance en [mm]	Répétabilité Précision
	Blanc rémission 90 %	Gris rémission 18 %	Blanc rémission 90 %	Gris rémission 18 %
200...1000 ± 4,0 mm ± 4,5 mm ± 14,0 mm ± 15,0 mm
1000...2000 ± 4,5 mm ± 6,0 mm ± 14,5 mm ± 16,0 mm
2000...4000 ± 13,5 mm ± 14,5 mm ± 23,5 mm ± 24,0 mm
4000...6000 ± 19,0 mm ± 21,0 mm ± 29,0 mm ± 31,0 mm
6000...10000 ± 37,0 mm — ± 47,0 mm —

Valeurs pour la fréquence de mesure 1 Hz, lumière extérieure de 40...100 klx*

*Portée sur noir (rémission 6 %) ≤ 4000 mm.
Les valeurs sont valables pour les conditions suivantes :
- conditions ambientes constantes (23°C /960 hPa)
- seulement après 10 minutes de mise sous tension.

10.4 Fonctions étendues

10.4.1 Régler la temporisation pour les sorties de commutation

► Sélectionner [EF]. ► Appuyer sur [SET] pour passer au menu [EF]. ► En appuyant sur [MODE/ENTER] sélectionner le paramètre : [dSx] = temporisation à l'enclement ; [drx] = temporisation au déclenchement ► En appuyant sur [SET] régler la valeur du paramètre : Plage de réglage [s] : 0 / 0,1...5 s en pas de 0,1 s (0 = temporisation n'est pas active) ► Confirmer en appuyant sur [MODE/ENTER].

EF d51 dr1 d52 dr2

10.4.2 Réglage du temps de suppression d'erreurs pour les sorties de commutation / la sortie analogue

► Sélectionner [EF]. ► Appuyer sur [SET] pour passer au menu [EF]. ► Sélectionner [dFo] (ancienne désignation : [dAP]). ► En appuyant sur [SET] régler la valeur du paramètre : Plage de réglage [s] : 0...0,1...0,2...0,5...1...2...5. ► Confirmer en appuyant sur [MODE/ENTER].

EF dFo

Avec [dFo], les types de défaut "trop de lumière" et "pas assez de luzière" sont supprimés ( → 12.1 Messages d'erreur).

10.4.3 Restaurer les réglages usine

► Sélectionner [EF]. ► Appuyer sur [SET] pour passer au menu [EF]. ► Sélectionner [rES], puis appuyer sur [SET] et le maintainir appuyé jusqu'à ce que [-----] soit indiqué. ► Confirmer en appuyant sur [MODE/ENTER]. > L'appareil passée en mode Run.

EF r-ES

10.4.4 Indiquer le numéro de version du logiciel

► Sélectionner [EF]. ► Appuyer sur [SET] pour passer au menu [EF]. ► Sélectionner [SW], puis appuyer sur [SET]. > Le numéro de version du logiciel est indiqué. ► Appuyer sur [MODE/ENTER] pour returner au menu [EF].

EF SW

11 IO-Link

11.1 Informations generales

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'une interface IO-Link (maître IO-Link). L'interface IO-Link permet l'accès direct aux paramètres et valeurs du détecteur et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement. De plus, la communication est possible via un raccordement point-à-point avec un cable adaptateur USB.

Vous trouvezplusd'informations surIO-Link surwww.ifm.com.

11.2 Informations spécifiques à l'appareil

Vous trouvrez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant les valeurs du détecteur, des informations de diagnostic et les paramètres sous forme de table sur www.ifm.com.

11.3 Outils de paramétrage

Vous trouvrez toutes les informations nécessaires concernant le matériel IO-Link et logiciel sur www.ifm.com.

11.4 Fonctions étendues

Avec IO-Link des fonctions et des données mesurées étendues sont disponibles.

11.4.1 Fonction teach

Les fonctions teach suivantes sont disponibles :

• Teach-in arrêté-plan
• Teach-in deux seuils

Les fonctions teach sont décrites en début dans l'IODD.

11.4.2 RÉflectivité de l'objet

La réfléctivité de l'objet peut être lue via l'afficheur et en tant que valeur des données process (PDV).

La réfléctivité de l'objet peut par exemple être utilisée pour détecter le degré de salissure du détecteur.

12 Mise en service / Fonctionnement

ÀpRES le montage, le raccordement électrique et la programmation, vérifier le bon fonctionnement de l'appareil.

En cas d'une mise en service correcte, la distance à l'objet est affichée.

Durée de vie d'une diode laser : 50000 heures

12.1 Messages d'erreur

Affiche	Cause possible	Sortie de commutation				Sortie courant / Sortie tension		Valeur process IO-Link distance3)	Valeur process IO-Link réflèchissant de l'objet3)
		[Hno]	[Hnc]	[Fno]	[Fnc]	[ASP] < [AEP]	[ASP] > [AEP]
[++]	trop de luminière, par ex. surface réfléchissante	ON	OFF	OFF	ON	3,5 mA / 0 V	20,5 mA / 10 V	NoData OL
[--]	pas assez de luminière, aucun objet	OFF	ON	OFF	ON	20,5 mA / 10 V	3,5 mA / 0 V	NoData	UL
[nEAr]	objet à mesurer hors de l'endetue de mesure < 0,2 m	ON	OFF	OFF	ON	3,5 mA / 0 V	20,5 mA / 10 V	UL NoData
[FAr]	objet à mesurer hors de l'endetue de mesure > 10 m	OFF	ON	OFF	ON	20,5 mA / 10 V	3,5 mA / 0 V	OL	NoData
[Errp]	plausibilité (par ex. objet trop rapide)	X1)	X1)	X1)	X1)	X1)	X1)	X1)	X1)
[LoFF]	laser désactivé	OFF	ON	OFF	ON	20,5 mA / 10 V	3,5 mA / 0 V	NoData	NoData
[SC1]	court-circuit de la sortie de commutation 1					2)	2)	n.a.	n.a.
[SC2]	court-circuit de la sortie de commutation 2					2)	2)	X1)	X1)
[SC]	court-circuit de toutes les sorties de commutation.							n.a.	n.a.

1) Inchangé
2) [SC1] ou [SC] n'est actif que si la sortie 2 est configurée comme sortie de commutation.
3)Voir IODD de l'appareil

13 Entretien, réparation et élimination

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Dégager le panneu transparent situé devant la lentille de tout encrassement.
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

14 Réglage usine

Paramètres	Plage de réglage Réglage	usine	Son propre réglage
Uni	mm, m, inch mm
OU1	Hno, Hnc, Fno, Fnc Hno
SP1	200...9999 1000
nSP1	200...9999 800
FSP1	200...9999 1200
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2	200...9999 2000
nSP2	200...9999 1800
FSP2	200...9999 2200
ASP	0...9999 0
AEP	0...9999 9999
rATE	1...50 50 Hz
dS1	0...0,1...5 0 s
dr1	0...0,1...5 0 s
dS2	0...0,1...5 0 s
dr2	0...0,1...5 0 s
dFo	0...0,1...0,2...0,5...1...2...5 0 s
diS	d1...3; rd1...3; OFF d3
