NÁVOD K OBSLUZE O1D120 IFM

CE

Návod k obsluze

Optický senzor pro měření vzdálenosti

O1D100

O1D120

Obsah

1 Poznámka na úvod....4

1.1 Použité symboly ....4
1.2 Použitá varovná upozornění 4

2 Bezpečnostní pokyny....4

3 Použití z hlediska určení......6

3.1 Použití....6

4 Funkce....6

4.1 Hysterezní výstupní funkce 6
4.2 Okénková výstupní funkce 6
4.3 Analogová výstupní funkce....6
4.4 Vypnutí laserového paprsku 6

5 Montáž....7

5.1 Podmínky zabudování ....7
5.2 Montážní příslušenství....7

6 Elektrické připojení 8

6.1 Provoz s IO-Link masterem 9

7 Ovládací a signalizační prvky 10
8 Menu....11

8.1 Přehled menu 11
8.2 Vysvětlení menu 12

9 Druhy provozu 14

9.1 Provozní (Run) mód 14
9.2 Mód zobrazení....14
9.3 Odrazivost předmětu 14
9.4 Programovací mód ....14

10 Nastavení parametrů 14

10.1 Všeobecné nastavení parametrů....15

10.1.1 ▶ Nastavení hodnoty parametru 15
10.1.2 Změna 1. úrovně menu na úroveň 2....16
10.1.3 Elektronický zámek....16

10.2 Konfigurace základního nastavení 17

10.2.1 Volba zobrazované jednotky....17

10.2.2 Nastavení zobrazení....17

10.2.3 Konfigurace OUT1....17

10.2.4 Hysterezní funkce....18

10.2.5 Nastavení spínacího bodu pro hysterezní funkci OUT1 ...... 19

10.2.6 Okénková funkce....19

10.2.7 Nastavení spínacích bodů pro okénkovou funkci OUT1 ......20

10.2.8 Konfigurace OUT2....21

10.2.9 Nastavení spínacího bodu pro hysterezní funkci OUT2....21

10.2.10 Nastavení spínacích bodů pro okénkovou funkci OUT2 ......21

10.2.11 Škálování měřícího rozsahu (analogový výstup)......21

10.3 Mód Teach....23

10.3.1 Nastavení měřící frekvence....23

10.3.2 Nastavení opakovatelnosti měření 23

10.3.3 Tabulka opakovatelnosti a přesnosti měření .....23

10.4 Rozšířené funkce....25

10.4.1 Nastavení časové prodlevy pro spínací výstupy .....25

10.4.2 Nastavení doby potlačení poruchy pro spínací výstupy / analogový výstup 25

10.4.3 Resetování (vynulování) všech parametrů na nastavení z výroby ...25

10.4.4 Zobrazení čísla softwarové verze....25

11 IO-Link 26

11.1 Všeobecné informace 26

11.2 Přístrojově specifická pojmenování 26

11.3 Nástroje pro nastavení parametrů 26

11.4 Rozšířené funkce....26

11.4.1 Funkce Teach....26

11.4.2 Odrazivost predmětu 26

12 Uvedení do provozu / provoz....26

12.1 Chybová hlášení......27

13 Údržba, opravy a likvidace....28

14 Nastavení z výroby 28

1 Poznámka na úvod

1.1 Použité symboly

▶ Návod k postupu

▷ Reakce, výsledek

[...] Označení tlačítek a LED

→ Odkaz (na stránku, bod)

Důležité upozornění Při nedbání pokynů jsou možné chybné funkce nebo poruchy.

Informace Dodatečná poznámka.

1.2 Použitá varovná upozornění

! VAROVÁNÍ

Nebezpečí vážného poranění osob.

Možnými následky jsou smrtelná nebo těžká, nevratná zranění.

2 Bezpečnostní pokyny

• Před uvedením přístroje do provozu si přečtěte tento dokument. Přesvědčete se, zda je výrobek bez omezení vhodný pro Vaši aplikaci.
• Nesprávné použití přístroje nebo použití neodpovídající jeho určení mohou vést k poruchám funkce přístroje nebo k nežádoucím následkům jeho aplikace. Proto může montáž, elektrické připojení, uvedení do provozu, obsluhu a údržbu přístroje provádět pouze autorizovaný odborný personál, vyškolený provozovatelem zařízení.
  • V případě poruchy přístroje kontaktujte výrobce. Zásahy a/nebo změny prováděné na přístroji vedou k vyloučení jakýchkoliv záruk a ručení.

Viditelné laserové světlo; Laserová ochranná třída 2.

Použití jiných obslužných zařízení nebo nastavení může vést k nebezpečnému způsobu vyzařování. Je možné poškození sítnice.

▶ Nenahlížejte do laserového paprsku!
▶ Přiložené nálepky (varovné pokyny laseru) umístěte v bezprostřední blízkosti přístroje.
▶ Respektujte upozorňovací a varovné pokyny na výrobním štítku.
▶ Použijte přiložený štítek pro napájecí kabel.
▶ Odpovídá EN/IEC 60825-1 : 2007 a EN/IEC 60825-1 : 2014
Vyhovuje regulaci 21 CFR 1040.10 s výjimkou shody s normou IEC 60825-1 Ed. 3, jak je popsáno v Laser Notice No. 56 ze dne 8. května 2019.

Štítek pro napájecí kabel

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

CLASS 2 LASER PRODUCT DO NOT STARE INTO BEAM

- AVOID EXPOSURE

- UNPLUG CONNECTOR TO

EXTINGUISH LASER BEAM

D-45127 ESSEN

Výrobní štítek

AVOID EXPOSURE

LASER LIGHT EMITTED

FROM THIS APERTURE

CAUTION

AVERTISSEMENT

LASER LIGHT

LUMIÈRE LASER

DO NOT STARE INTO

BEAM

NE PAS REGARDER LE

FAISCEAU

POWER / PUISSANCE

max. ≤ 4,0 mW

λ = 650 nm

PULSE/IMPULSION

≤ 1,3 ns

CLASS 2 LASER PRODUCT

APPAREIL LASER DE

CLASS 2

21 CFR PART 1040

IEC 60825-1:2014

3 Použití z hlediska určení

Přístroj použijte jako optický senzor pro měření vzdálenosti.

3.1 Použití

• Optický senzor pro měření vzdálenosti měří vzdálenosti od 0,2 do 10 m.
• Je opatřen potlačením pozadí >10...19 m.
• Měřená hodnota je zobrazena na 10ti segmentovém displeji.
• Mohou být vytvářeny 2 výstupní signály odpovídající nastavené výstupní funkci.
  • O1D100 / O1D120: O1D100: certifikace 21 CFR PART 1040

Vzdálenost mezi senzorem a pozadím musí být omezena ze strany zákazníka do max. 19 m. Jinak může být naměřená hodnota nejednoznačná. → 5.1 Podmínky zabudování

Alternativně může být použit typ O1D105 (vzdálenost mezi senzorem a pozadím zde může být max. 100 m).

4 Funkce

4.1 Hysterezní výstupní funkce

Hystereze drží spínací stav výstupu stabilní, jestliže měřená hodnota kolísá kolem spínací vzdálenosti. Oba výstupy (OUT1 a OUT2) je možné nastavit jako hysterezní funkci. → 10.2.4 Hysterezní funkce

4.2 Okénková výstupní funkce

Okénková funkce dovoluje hlídání definovaného správného rozsahu. Oba výstupy (OUT1 a OUT2) je možné nastavit jako okénkovou funkci. → 10.2.6 Okénková funkce

4.3 Analogová výstupní funkce

Na výstup 2 (OUT2) může být přiveden analogový signál úměrný vzdálenosti. → 10.2.11 Škálování měřícího rozsahu (analogový výstup)

4.4 Vypnutí laserového paprsku

Z bezpečnostních důvodů nebo kvůli údržbě lze dočasně vypnout laserový paprsek pomocí vstupu na pinu 5.

Vstupní signál na pinu 5	Laserový paprsek
Nízký / neobsazeno	Zapnutý
Vysoký	Vypnutý

5 Montáž

5.1 Podmínky zabudování

▶ Přístroj namontujte tak, aby se objekt, který má být detekován, nacházel v měřeném rozsahu od 0,2...10 m.

Jednoznačný rozsah senzoru je stanoven na 19,2 m. Objekty, které se nacházejí v oblasti > 10...19,2 m budou potlačeny.

Reflektující objekty v přímém průběhu paprsku senzoru - také v oblasti ▷ 19,2 m – je možno ze strany zákazníka zanedbat. Jinak mohou být měřené hodnoty nejednoznačné.

5.2 Montážní příslušenství

Přístroj je dodán bez montážního příslušenství.

Příklady montážního příslušenství	Číslo výrobku
Ochranný kryt (Krycí okénko) O1D	E21133
Montážní sada E2D101 + E20938 + E20951	E21079
Montážní sada O1D (pro kruhový profil ∅ 12 mm)	E2D101
Kruhový profil přímý ∅ 12 mm / M10	E20938
Montážní sada O1D (pro kruhový profil ∅ 14 mm)	E2D111
Kruhový profil přímý ∅ 14 mm / M12	E20939
Montážní jednotka a jednotka pro jemné nastavení laserových přístrojů O1D (pro kruhový profil nebo plochu; v závislosti na svíracím válečku)	E1D100

Příklad montáže:

1: Montážní sada pro kruhové válce ∅ 12 mm
číslo výrobku E2D101
2: Kruhový profil přímý ∅ 12 mm / M10
číslo výrobku E20938

6 Elektrické připojení

Přístroj může být instalován pouze odborným pracovníkem elektrotechnického oboru.

▶ Řid'te se národními a mezinárodními předpisy pro zřizování elektrotechnických zařízení.

▶ Zajistěte elektrické napájení podle EN50178, SELV, PELV. O1D100 / O1D120: cULus, Supply Class 2

▶ Uved'te zařízení do stavu bez napětí.

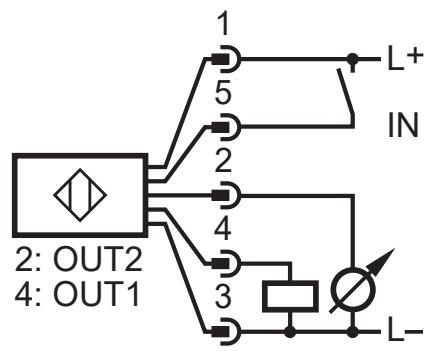

▶ Přístroj připojte následovně:

O1D100 / O1D120 PNP

Barvy vodičů u kabelových zásuvek ifm:

1 = BN (hnědá), 2 = WH (bílá), 3 = BU (modrá), 4 = BK (černá), 5 = GR (šedá).

6.1 Provoz s IO-Link masterem

Senzor je kompatibilní s portem typu A IO-Link masteru.

Pro provoz s portem typu B IO-Link masteru dodržujte následující:

Senzor standardně není kompatibilní s portem typu B masteru. Pin 2 (OU2) a pin 5 (IN1) se používají pro funkce specifické pro výrobce. To znamená, že hlavní napájecí napětí senzoru a dodatečné napětí (port typu B masteru na pinech 2/5) nejsou elektricky izolovány.

Pomocí následujícího nastavení lze přístroj použít s portem typu B masteru:

• Zapojení senzoru a IO-Link masteru pomocí 3 vodičů: Připojte piny senzoru 1, 3 a 4 k IO-Link masteru (nepřipojujte piny 2 a 5).
• Zapojení senzoru a IO-Link masteru pomocí 4 vodičů: Odpojte pin 2 (OU2) přes IO-Link (nastavení OU2 = "off") a připojte piny senzoru 1, 2, 3 a 4 k IO-Link masteru (nezapojujte pin 5).

7 Ovládací a signalizační prvky

1: 4 x LED zelená	Svítící LED = Zapnuto; nastavena zobrazená jednotka (mm, m, inch)
2: 4 x LED žlutá (dvě neobsazeny)	Signalizace spínacího stavu; svítí, když je příslušný výstup propojen.
3: 4-místný alfanumerický displej	Zobrazení naměřené vzdálenosti, parametrů a hodnot parametrů.
4: Programovací tlačítko [SET]	Nastavení hodnot parametrů (spojitě trvalým stlačením; krokově jednotlivými stlačeními).
5: Programovací tlačítko [MODE/ENTER]	Nastavení parametrů a potvrzení hodnot parametrů.

8 Menu

8.1 Přehled menu

8.2 Vysvětlení menu

Nastavení z výroby se nachází na konci návodu (→ 14 Nastavení z výroby).

OU1	Konfigurace výstupu 1 Nastavitelné jsou 4 spínací funkce:[Hno], [Hnc], [Fno], [Fnc] → 10.2.3 Konfigurace OUT1
SP1	Spínací bod pro hysterezní funkci OUT1 Mezní hodnota při níž výstup, v hysterezní funkci, změní svůj spínací stav(objekt blíže / dále než je nastavená vzdálenost). [SP1] je aktivní pouze tehdy, když [OU1] = [Hno] nebo [Hnc]. → 10.2.5 Nastavení spínacího bodu pro hysterezní funkci OUT1
nSP1FSP1	Spínací body pro okénkovou funkci OUT1 Mezní hodnoty při nichž výstup, v okénkové funkci, změní svůj spínací stav (objekt je / není přítomen mezi vzdáleností "blízko" a vzdáleností "daleko"). [nSP1] = spínací bod "blízko" / [FSP1] = spínací bod "daleko". [nSP1] / [FSP1] jsou aktivní pouze tehdy, když [OU1] = [Fno] nebo [Fnc]. → 10.2.7 Nastavení spínacích bodů pro okénkovou funkci OUT1
OU2	Konfigurace výstupu 2 Nastavitelné jsou 4 spínací funkce a 2 analogové signály:[Hno], [Hnc], [Fno], [Fnc], [I], [U] → 10.2.8 Konfigurace OUT1
SP2	Spínací bod pro hysterezní funkci OUT2 Mezní hodnota při níž výstup, v hysterezní funkci, změní svůj spínací stav(objekt blíže / dále než je nastavená vzdálenost). [SP2] je aktivní pouze tehdy, když [OU2] = [Hno] nebo [Hnc]. → 10.2.9 Nastavení spínacího bodu pro hysterezní funkci OUT2
nSP2FSP2	Spínací body pro okénkovou funkci OUT2 Mezní hodnoty při nichž výstup, v okénkové funkci, změní svůj spínací stav (objekt je / není přítomen mezi vzdáleností "blízko" a vzdáleností "daleko"). [nSP2] = spínací bod "blízko" / [FSP2] = spínací bod "daleko". [nSP2] / [FSP2] jsou aktivní pouze tehdy, když [OU2] = [Fno] nebo [Fnc]. → 10.2.10 Nastavení spínacích bodů pro okénkovou funkci OUT2
ASP	Analogový počáteční bodMěřená hodnota, při níž je indikována hodnota 4 mA / 0 V. [ASP] je aktivní pouze tehdy, když, [OU2] = [I] nebo [U]. → 10.2.11 Škálování měřícího rozsahu (analogový výstup)
AEP	Analogový koncový bodMěřená hodnota, při níž je indikována hodnota 20 mA / 10 V. [AEP] je aktivní pouze tehdy, když [OU2] = [I] nebo [U]. → 10.2.11 Škálování měřícího rozsahu (analogový výstup)
TEAC	Mód TeachPředvolba "rychlosti vydání" nebo "opakovatelnosti měření"→ 10.3 Mód Teach

EF	Rozšířené funkce Stlačení [SET] otevře pod-menu "Rozšířené funkce". → 10.4 Rozšířené funkce
dS1dr1dS2dr2	Zpožďovací doba spínacích výstupů[dSx] = zpoždění při zapnutí; [drx] = zpoždění při vypnutí. Výstup nezmění svůj spínací stav okamžitě při vstupu spínacího jevu, ale teprve po uplynutí zpožďovací doby. Jestliže po uplynutí zpožďovací doby spínací jev již dále netrvá, nezmění se spínací stav výstupu. [dS2] a [dr2] nejsou účinné, když [OU2] = [l] nebo [U]. → 10.4.1 Nastavení časové prodlevy pro spínací výstupy
dF0	Nastavení doby potlačení poruchy pro spínací výstupy/analogové výstupy Touto funkcí je možné krátkodobě potlačit saturaci měřícího signálu(takové saturace mohou nastat v důsledku přímého odrazu nebo silného kolísání jasu). Během nastavené doby zpoždění bude zobrazena poslední platná naměřená hodnota, výstupní signály zůstávají nezměněny. → 10.4.2 Nastavení doby potlačení poruchy pro spínací výstupy /analogový výstup
d15	Nastavení zobrazení Volitelných je 7 nastavení:[d1], [d2], [d3], [rd1], [rd2], [rd3], [OFF]→ 10.2.2 Nastavení zobrazení
Ur71	Nastavení zobrazené jednotky Volba rozměrové jednotky pro [SP1], [SP2], [ASP], [AEP]Možnosti volby:[mm] [m] [inch]→ 10.2.1 Volba zobrazení jednotky
r-ES	Obnovení nastavení z výroby→ 10.4.3 Resetování (vynulování) všech parametrů na nastavení z výroby
5W	Zobrazení čísla softwarové verze→ 10.4.4 Zobrazení čísla softwarové verze

9 Druhy provozu

9.1 Provozní (Run) mód

Provozní (Run) mód odpovídá normálnímu pracovnímu módu.

Po zapnutí se přístroj nachází v provozním (Run) módu. Provádí své hlídací funkce a vytváří výstupní signály podle nastavených parametrů.

Displej ukazuje aktuální vzdálenost, žluté LED signalizují spínací stav výstupů.

9.2 Mód zobrazení

Zobrazení parametrů a nastavených hodnot parametrů.

▶ Krátce stlačte [MODE/ENTER].

▷ Přístroj přejde do zobrazovacího módu. Vnitřně zůstává přístroj v pracovním provozu. Mohou být čteny nastavené hodnoty parametrů.
▶ Pro "listování" v parametrech, stlačte krátce [MODE/ENTER].
▶ Pro zobrazení příslušné hodnoty parametru, stlačte krátce [SET].
▷ Za dalších 15 s přejde přístroj zpět do provozního (Run) módu.

9.3 Odrazivost předmětu

Zobrazení odrazivosti předmětu (dříve: mód vyrovnání).

▶ V provozním módu (Run) krátce stlačte [SET].

▷ Senzor zobrazuje orientační hodnotu odrazivosti předmětu (např. +100 odpovídá bílému objektu, +020 odpovídá šedému objektu).

9.4 Programovací mód

Nastavení hodnot parametrů → 10.1 Všeobecné nastavení parametrů

10 Nastavení parametrů

Během nastavování parametrů zůstává přístroj v pracovním provozu. Provádí dále své hlídací funkce se stávajícími parametry dokud není nastavení parametrů dokončeno.

10.1 Všeobecné nastavení parametrů

10.1.1 ▶ Nastavení hodnoty parametru

Dříve než budou stanoveny hodnoty parametrů [Uni] vyberte zobrazovanou jednotku. V případě dodatečných změn zobrazené jednotky mohou chyby zaokrouhlení při vnitřním přepočítávání zfalšovat nastavené hodnoty.

→ 10.2.1 Volba zobrazení jednotky

1	Výběr parametru ▶ Stlačte [MODE/ENTER] dokud se nezobrazí požadovaný parametr.

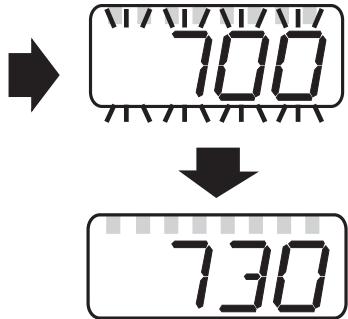

2	Nastavení hodnoty parametru ▶ Stlačte [SET] a držte stlačené. ▷ Po dobu 5 s se blikavě zobrazí aktuální hodnota parametru. ▶ Krokové zvýšení nastavené hodnoty jednotlivými stlačeními nebo spojitě trvalým stlačením
	Snížení hodnoty: Nechte zobrazení běžet až k maximální nastavovací hodnotě. Pak začne průběh opět od minimální nastavovací hodnoty.
3	Potvrzení hodnoty parametru ▶ Krátce stlačte [MODE/ENTER]. ▷ Parametr bude opět zobrazen; nová hodnota parametru je účinná.
4	Nastavení dalších parametrů ▶ Začněte opět krokem 1.
5	Ukončení nastavení parametrů ▶ Vyčkejte 15 s nebo stlačte [MODE/ENTER]. ▷ Objeví se aktuální měřená hodnota.

10.1.2 Změna 1. úrovně menu na úroveň 2

▶ Opakovaně stlačte [MODE/ENTER] , dokud se nezobrazí [EF].
▶ Krátce stlačte [SET]. ▷ Zobrazí se první parametr podmenu (zde: [dr1]).

10.1.3 Elektronický zámek

Aby bylo zabráněno neúmyslným chybným zadáním je možno přístroj elektronicky uzamknout. Při dodání není přístroj uzamčen.

Uzamčení ▶ Ujistěte se, že se přístroj nachází v normálním pracovním módu. ▶ Přidržte stlačené [MODE/ENTER] + [SET] dokud se nezobrazí [Loc]. ▷ Přístroj je uzamčen.
[Loc] se krátkodobě zobrazí při pokusu o změnu hodnot parametru na uzamčeném přístroji během provozu.
Odemčení ▶ Přidržte stlačené [MODE/ENTER] + [SET] dokud se nezobrazí [uLoc]. ▷ Přístroj je odemčen.

Timeout (časová prodleva)

Pokud nebude během nastavovacího postupu po dobu 15 s stlačeno žádné tlačítko, přejde přístroj s nezměněnými hodnotami zpět do provozního módu.

10.2 Konfigurace základního nastavení

10.2.1 Volba zobrazované jednotky

Dříve než budou stanoveny hodnoty parametrů [SPx], [nSPx], [FSPx], [ASP], [AEP], nastavte [Uni]V případě dodatečných změn zobrazené jednotky mohou chyby zaokrouhlení při vnitřním přepočítávání zfalšovat nastavené hodnoty. ▶ Změna na [EF]. ▶ Zvolte [Uni] a stanovte rozměrovou jednotku. Volba rozměrové jednotky:[mm], [m], [inch] ▶ Potvrďte tlačítkem [MODE/ENTER]. ▷ Zvolená jednotka bude zobrazena na displeji zelenou LED.

Urvi

10.2.2 Nastavení zobrazení

▶ Změna na [EF]. ▶ Zvolte [diS] a provedte nastavení. Volitelných je 7 nastavení:[d1] = aktualizace měřených hodnot každých 50 ms. [d2] = aktualizace měřených hodnot každých 200 ms. [d3] = aktualizace měřených hodnot každých 600 ms. [rd1], [rd2], [rd3] = zobrazení jako [d1], [d2], [d3] otočené o 180°. Aktualizace naměřených hodnot se týká pouze zobrazení. Nemá vliv na výstupy. [OFF] = Zobrazení měřených hodnot je v provozním (Run) módu vypnuto. Stlačením jednoho tlačítka bude po dobu 15 s zobrazena aktuální měřená hodnota. Potvrdte stlačením [MODE/ENTER]. LED zůstanou aktivní i při vypnutém zobrazení.

d, 5

10.2.3 Konfigurace OUT1

▶ Zvolte [OU1] a nastavte spínací funkce. Spínací funkce:[Hno] = hysterezní funkce / spínač[Hnc] = hysterezní funkce / rozpínač[Fno] = okénková funkce / spínač[Fnc] = okénková funkce / rozpínač ▶ Potvrd’te stlačením [MODE/ENTER].

OU 1

10.2.4 Hysterezní funkce

Hystereze drží spínací stav výstupu stabilní, jestliže měřená hodnota kolísá kolem spínací vzdálenosti. Spínací a zpětný spínací bod jsou v obou případech umístěny symetricky kolem zvoleného spínacího bodu [SPx]. Vzdálenost mezi spínacím a zpětným spínacím bodem je hystereze; ta se vypočítá na základě opakovatelnosti měření s bezpečnostním faktorem 1,5. Výpočet je založen na opakovatelnosti měření pro max. 40 klux. → 10.3.3 Tabulka opakovatelnosti a přesnosti měření

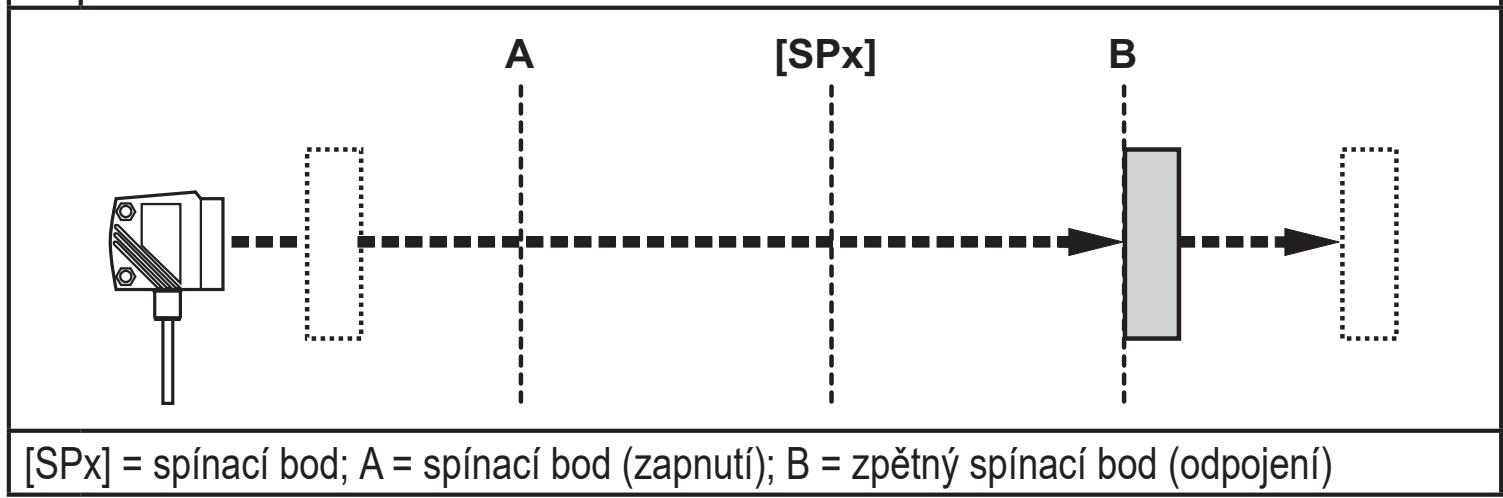

Příklad Hno

1. Při výstupní funkci [Hno] bude při přiblížení objektu výstup sepnut při dosažení zapínacího bodu (A).
2. Bude-li objekt opět odstraněn, přepne výstup zpět teprve tehdy, když bude překročen zpětný spínací bod (B).

Zpětný (odpojovací) spínací bod (B) je větší než spínací (zapínací) bod (A).

1

2

Když byla zvolena výstupní funkce [Hnc] jsou spínací (zapínací) a zpětný (odpojovací) spínací body zaměněny. Výstup rozpojí při přiblížení objektu. Jestliže se objekt opět odstraní, výstup opět sepne.

Spínací stav výstupů

Výstupní funkce	Vzdálenost objektu (D)	Stav výstupu
[Hno]	D < [SPx]	uzavřen
	D > [SPx]	otevřen
[Hnc]	D < [SPx]	otevřen
	D > [SPx]	uzavřen

Příklad výstupní funkce [Hno]

Měřící frekvence 50 Hz, vzdálenost k objektu 1200 mm, hodnota šedi (18 % remise): Hystereze = ± 10 mm (opakovatelnost měření → 10.3.3 tabulka) x faktor 1,5 = 15 mm

• Zpětný spínací bod 1200 mm + (15 mm) = 1215 mm
• Spínací bod (zapnutí) 1200 mm - (15 mm) = 1185 mm

10.2.5 Nastavení spínacího bodu pro hysterezní funkci OUT1

▶ Vyberte výstupní funkci [Hno] nebo [Hnc] při [OU1]. ▶ Potvrd’te stlačením [MODE/ENTER]. ▶ Zvolte [SP1] a nastavte spínací bod. ▶ Potvrd’te stlačením [MODE/ENTER].

OU 1 SP 1

10.2.6 Okénková funkce

Pro každý z obou výstupů (OUT1 / OUT2) je možno definovat okénko pro rozpoznání objektu.

Rozpojí, jestliže bude objekt rozpoznán

[nSPx] = spínací bod"blízko"; [FSPx] = switch point "daleko"; FE = Okénko

Pohybuje-li se měřená hodnota mezi spínacím bodem "blízko" [nSPx] a spínacím bodem "daleko" [FSPx], je výstup otevřen (jestliže [OUx] = [Fnc]).

Sepne, jestliže bude objekt rozpoznán

[nSPx] = spínací bod"blízko"; [FSPx] = spínací bod "daleko"; FE = okénko

Pohybuje-li se měřená hodnota mezi spínacím bodem "blízko" [nSPx] a spínacím bodem "daleko" [FSPx], je výstup uzavřen (jestliže [OUx] = [Fno]).

Spínací stav výstupů

Výstupní funkce	Vzdálenost objektu (D)	Stav výstupu
[Fno]	D < [nSPx]	Otevřen
	D > [FSPx]
	[nSPx] < D < [FSPx]	Uzavřen
[Fnc]	D < [nSPx]	Uzavřen
	D > [FSPx]
	[nSPx] < D < [FSPx]	Otevřen
Obě mezní hodnoty okénka ([nSPx] a [FSPx]) pracují se spínací hysterezí → 10.2.4 Hysterezní funkce / příklad výstupní funkce [Hno].

10.2.7 Nastavení spínacích bodů pro okénkovou funkci OUT1

▶ Vyberte výstupní funkci [Fno] nebo [Fnc] při [OU1]. ▶ Potvrd’te tlačítkem [MODE/ENTER]. ▶ Vyberte [nSP1] a nastavte spínací bod "blízko". ▶ Potvrd’te stlačením [MODE/ENTER]. ▶ Vyberte [FSP1] a nastavte spínací bod "daleko". ▶ Potvrd’te stlačením [MODE/ENTER].

OU I nSP I FSP I

10.2.8 Konfigurace OUT2

▶ Zvolte [OU2]. ▶ Nastavte spínací funkce nebo analogové signály:[Hno] = hysterezní funkce / spínač[Hnc] = hysterezní funkce / rozpínač[Fno] = okénková funkce / spínač[Fnc] = okénková funkce / rozpínač[I] = proudový výstup analogový 4...20 mA[U] = napěťový výstup analogový 0...10 V ▶ Potvrd’te stlačením [MODE/ENTER].

OU2

10.2.9 Nastavení spínacího bodu pro hysterezní funkci OUT2

▶ Vyberte [Hno] nebo [Hnc] při [OU2]. ▶ Potvrďte stlačením [MODE/ENTER]. ▶ Zvolte [SP2] a nastavte spínací bod. ▶ Potvrďte stlačením [MODE/ENTER]. → 10.2.4 Hysterezní funkce

OU2 SP2

10.2.10 Nastavení spínacích bodů pro okénkovou funkci OUT2

▶ Zvolte [Fno] nebo [Fnc] při [OU2]. ▶ Potvrďte stlačením [MODE/ENTER]. ▶ Zvolte [nSP2] a nastavte spínací bod "blízko". ▶ Potvrďte stlačením [MODE/ENTER]. ▶ Zvolte [FSP2] a nastavte spínací bod "daleko". ▶ Potvrďte stlačením [MODE/ENTER]. → 10.2.6 Okénková funkce

OU2 nSP2 FSP2

10.2.11 Škálování měřícího rozsahu (analogový výstup)

▶ Zvolte [I] nebo [U] při [OU2]. ▶ Potvrďte stlačením [MODE/ENTER]. ▶ Zvolte [ASP] a nastavte "Analogový počáteční bod". Pomocí [ASP] stanovte, při které naměřené hodnotě bude mít výstupní signál hodnotu 4 mA / 0 V. ▶ Potvrďte stlačením [MODE/ENTER]. ▶ Zvolte [AEP] a nastavte "Analogový koncový bod". Pomocí [AEP] stanovte, při které naměřené hodnotě bude mít výstupní signál hodnotu 20 mA / 10 V. Ten může být zvolen také tak, že bude ležet před bodem [ASP]. Tím je možné realizovat sestupnou hranu. ▶ Potvrďte stlačením [MODE/ENTER]. Minimální vzdálenost mezi [ASP] a [AEP]:100 mmPři nedosažení minimální vzdálenosti, se zobrazí chybová hláška "SIZE".

OU2ASPAEP

Proudový výstup 4 ... 20 mA

Nastavení z výroby
Měřící rozsah škálovaný

MEW = koncová hodnota měřícího rozsahu
V nastaveném měřícím rozsahu leží výstupní signál mezi 4 a 20 mA.
Dále jsou signalizovány poruchy:
Příliš hodně světla nebo objekt je příliš blízko: 3,5 mA při vzestupné hraně ([ASP] <
[AEP]), 20,5 mA při sestupné hraně ([ASP] > [AEP]).
Objekt je příliš vzdálen nebo není vůbec přítomen:
20,5 mA při vzestupné hraně; 3,5 mA při sestupné hraně.

Napět'ový výstup 0 ... 10 V

Nastavení z výroby
Měřící rozsah škálovaný

MEW = koncová hodnota měřícího rozsahu
V nastaveném měřícím rozsahu leží výstupní signál mezi 0 a 10 V.

10.3 Mód Teach

10.3.1 Nastavení měřící frekvence

Měřící frekvence udává dobu trvání, nejpozději po níž bude k dispozici nový naměřený výsledek a výstupy budou aktualizovány. Spínací frekvence obnáší typicky cca. 1/3 měřící frekvence. ▶ Zvolte [TEAC], pak stlačte a přidržte stlačené [SET], dokud se neobjeví [WAIT]. ▷ [rATE] a [rEPr] bude střídavě zobrazeno. ▶ Když se zobrazí [RATE]: Stlačte [SET] dokud nezačne před-nastavená hodnota měřící frekvence blikat. ▶ Zadejte hodnotu krokově jednotlivými stlačeními tlačítka [SET]. ▶ Potvrďte stlačením [MODE/ENTER]. ▷ [WAIT] se zobrazí během výpočtu opakovatelnosti měření [rEPr].> Měřící frekvence [RATE] a opakovatelnost měření [rEPr] jsou střídavě zobrazovány.

TEACr-ATE

10.3.2 Nastavení opakovatelnosti měření

▶ Zvolte [TEAC], pak stlačte a přidržte stlačené [SET], dokud se neobjeví [WAIT]. ▷ [rATE] a [rEPr] bude střídavě zobrazeno. ▶ Když se zobrazí [rEPr]: Stlačte [SET] dokud se nerozbliká přednastavená hodnota opakovatelnosti měření. ▶ Zadejte hodnotu krokově jednotlivými stlačeními tlačítka [SET]. ▶ Potvrďte stlačením [MODE/ENTER]. ▷ [WAIT] se zobrazí během výpočtu měřící frekvence [rATE].> Měřící frekvence [RATE] a opakovatelnost měření [rEPr] jsou střídavě zobrazovány.

TEACr-EPr-

10.3.3 Tabulka opakovatelnosti a přesnosti měření Hodnoty pro měřící frekvenci 50 Hz, max. rušivé světlo 40 klx*

Vzdálenost v [mm]	Opakovatelnost měření		Přesnost
	bílá90 % remise	šedá18 % remise	bílá90 % remise	šedá18 % remise
200...1000	± 5,0 mm	± 7,5 mm	± 15,0 mm	± 18,0 mm
1000...2000	± 5,5 mm	± 10,0 mm	± 15,0 mm	± 20,0 mm
2000...4000	± 17,5 mm	± 22,5 mm	± 25,0 mm	± 32,0 mm
4000...6000	± 27,5 mm	± 40,0 mm	± 35,0 mm	± 50,0 mm
6000...10000	± 60,0 mm	—	± 70,0 mm	—

Hodnoty pro měřící frekvenci 50 Hz, max. rušivé světlo 40...100 klx*

Vzdálenost v [mm]	Opakovatelnost měření		Přesnost
	bílá90 % remise	šedá18 % remise	bílá90 % remise	šedá18 % remise
200...1000	± 16.5 mm	± 16.5 mm	± 26.5 mm	± 26.5 mm
1000...2000	± 16.5 mm	± 16.5 mm	± 26.5 mm	± 26.5 mm
2000...4000	± 30,0 mm	± 37,0 mm	± 40,0 mm	± 47,0 mm
4000...6000	± 37,0 mm	± 57.0 mm	± 47,0 mm	± 67.0 mm
6000...10000	± 75.0 mm	—	± 85.0 mm	—

Hodnoty pro měřící frekvenci 1 Hz, max. rušivé světlo 40 klx*

Vzdálenost v [mm]	Opakovatelnost měření		Přesnost
	bílá90 % remise	šedá18 % remise	bílá90 % remise	šedá18 % remise
200...1000	± 4,0 mm	± 4,5 mm	± 14,0 mm	± 15,0 mm
1000...2000	± 4,5 mm	± 6,0 mm	± 14,5 mm	± 16,0 mm
2000...4000	± 13,5 mm	± 14,5 mm	± 23,5 mm	± 24,0 mm
4000...6000	± 19,0 mm	± 21,0 mm	± 29,0 mm	± 31,0 mm
6000...10000	± 37,0 mm	—	± 47,0 mm	—

Hodnoty pro měřící frekvenci 1 Hz, max. rušivé světlo 40...100 klx*

Vzdálenost v [mm]	Opakovatelnost měření		Přesnost
	bílá90 % remise	šedá18 % remise	bílá90 % remise	šedá18 % remise
200...1000	± 10,0 mm	± 10,0 mm	± 20,0 mm	± 20,0 mm
1000...2000	± 10,0 mm	± 10,0 mm	± 20,0 mm	± 20,0 mm
2000...4000	± 17,0 mm	± 18,0 mm	± 27,0 mm	± 28,0 mm
4000...6000	± 22,0 mm	± 25,0 mm	± 32,0 mm	± 35,0 mm
6000...10000	± 37,0 mm	—	± 47,0 mm	—

*Snímací vzdálenost na černou (6 % remise) ≤ 4000 mm.
Hodnoty platí pro:
- konstantní prostředí (23° C / 960 hPa)
- min. doba po zapnutí do 10 minut.

10.4 Rozšířené funkce

10.4.1 Nastavení časové prodlevy pro spínací výstupy

▶ Zvolte [EF]. ▶ Stlačte [SET] pro změnu menu na [EF]. ▶ Zvolte parametry pomocí [Mode/Enter]:[dSx] = zpoždění při zapnutí; [drx] = zpoždění při vypnutí ▶ Nastavení hodnoty parametru pomocí [SET]:Nastavovací rozsah [s]: 0 / 0,1 ... 5 s po krocích o 0,1 s (0 = zpožďovací doba není aktivní) ▶ Potvrd’te stlačením [MODE/ENTER].

EFd51dr1d52dr2

10.4.2 Nastavení doby potlačení poruchy pro spínací výstupy / analogový výstup

▶ Zvolte [EF]. ▶ Stlačte [SET] pro změnu menu na [EF]. ▶ Vyberte [dFo] (dříve: [dAP]). ▶ Nastavení hodnoty parametru pomocí [SET]:Nastavovací rozsah [s]: 0...0.1...0.2...0.5...1...2...5. ▶ Potvrďte stlačením [MODE/ENTER].

EFdFo

Díky [dFo], chybové stavy typu "příliš hodně světla" a "příliš málo světla" jsou potlačeny (→ 12.1 Fault indication).

10.4.3 Resetování (vynulování) všech parametrů na nastavení z výroby

▶ Zvolte [EF]. ▶ Stlačte [SET] pro změnu menu na [EF]. ▶ Zvolte [rES], pak stlačte [SET] a přidržte je stlačené dokud se neobjeví [----]. ▶ Potvrďte stlačením [MODE/ENTER]. ▷ Přístroj přejde do provozního (Run) módu.

EFr-ES

10.4.4 Zobrazení čísla softwarové verze

▶ Zvolte [EF]. ▶ Stlačte [SET] pro změnu menu na [EF]. ▶ Zvolte [SW], pak stlačte [SET]. ▷ Zobrazí se číslo softwarové verze. ▶ Stlačte [MODE/ENTER] pro návrat k menu [EF].

EF5W

11 IO-Link

11.1 Všeobecné informace

Přístroj je vybaven komunikačním rozhraním IO-Link, které ke svému fungování potřebuje IO-Link master.

Rozhraní IO-Link umožňuje přímý přístup k procesním a diagnostickým údajům a umožňuje nastavení parametrů přístroje během provozu.

Kromě toho je možná komunikace pomocí point-to-point přípojení (od bodu k bodu) s USB adaptérovým kabelem.

Další informace o IO-Link jsou k dispozici na www.ifm.com.

11.2 Přístrojově specifická pojmenování

IODD nezbytné pro konfiguraci přístroje s IO-Link a podrobné informace o hodnotách senzoru, diagnostické informace a parametry viz. přehledová tabulka na www.ifm.com.

11.3 Nástroje pro nastavení parametrů

Veškeré nezbytné informace o požadovaném IO-Link hardwaru a softwaru naleznete na www.ifm.com/cz.

11.4 Rozšířené funkce

Pomocí IO-Link jsou dostupné rozšířené funkce a naměřená data.

11.4.1 Funkce Teach

K dispozici jsou následující funkce:

• Učení na pozadí
• Dvoubodové učení

Funkce Teach (učení) jsou podrobně popsány v IODD.

11.4.2 Odrazivost předmětu

Odrazivost předmětu se zobrazuje na displeji a procesní data (PDV) pomocí IO-Link).

Odrazivost předmětu lze použít např. pro detekci znečištění senzoru.

12 Uvedení do provozu / provoz

▶ Po montáži, elektrickém připojení a programování prověřte, zda přístroj spolehlivě funguje.

▷ Při správném uvedení do provozu bude zobrazena vzdálenost k objektu.

12.1 Chybová hlášení

Zobrazeni/ signalizace	Možné příčiny	Spínací výstup				Proudový výstup / napěťový výstup		IO-Link procesní hodnota vzdálenosti3)	IO-Link procesní hodnota odrazivosti předmětu3)
		[Hno]	[Hnc]	[Fno]	[Fnc]	[ASP] < [AEP]	[ASP] > [AEP]
[++]	příliš hodně světla, např. zrcadlící povrch, plocha	ON	OFF	OFF	ON	3,5 mA / 0 V	20,5 mA / 10 V	NoData	OL
[- -]	příliš málo světla, žádný objekt	OFF	ON	OFF	ON	20,5 mA / 10 V	3,5 mA / 0 V	NoData	UL
[nEAr]	Měřený objekt mimo měřící oblast < 0,2 m	ON	OFF	OFF	ON	3,5 mA / 0 V	20,5 mA / 10 V	UL	NoData
[FAr]	Měřený objekt mimo měřící oblast > 10 m	OFF	ON	OFF	ON	20,5 mA / 10 V	3,5 mA / 0 V	OL	NoData
[ErrP]	Věrohodnost (např. příliš rychlý předmět)	X1)	X1)	X1)	X1)	X1)	X1)	X1)	X1)
[LoFF]	laser vypnut	OFF	ON	OFF	ON	20,5 mA / 10 V	3,5 mA / 0 V	NoData	NoData
[SC1]	Zkrat ve spínacím výstupu 1					2)	2)	-	-
[SC2]	Zkrat ve spínacím výstupu 2					2)	2)	X1)	X1)
[SC]	zkrat ve všech spínacích výstupech.							-	-

1) nezměněno
2) [SC1] nebo [SC] je aktivní pouze tehdy, když je výstup 2 konfigurován jako spínací výstup.
³⁾ Viz. IODD přístroje

13 Údržba, opravy a likvidace

Opravy defektních senzorů může provádět pouze výrobce.

▶ Čelní okénko přístroje udržujte zbavené nečistot.
▶ Přístroj po jeho používání zlikvidujte s ohledem na ekologii podle platných národních ustanovení.

14 Nastavení z výroby

Parametr	Nastavovací rozsah	Nastavení z výroby	Vlastní nastavení
Uni	mm, m, inch	mm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1	200...9999	1000
nSP1	200...9999	800
FSP1	200...9999	1200
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2	200...9999	2000
nSP2	200...9999	1800
FSP2	200...9999	2200
ASP	0...9999	0
AEP	0...9999	9999
rATE	1...50	50 Hz
dS1	0...0,1...5	0 s
dr1	0...0,1...5	0 s
dS2	0...0,1...5	0 s
dr2	0...0,1...5	0 s
dFo	0...0.1...0.2...0.5...1...2...5	0 s
diS	d1...3; rd1...3; OFF	d3

Technická data a další informace na: www.ifm.com
