BRUKSANVISNING O1D120 IFM

CE

Bruksanvisning

Optisk avständsgivare

O1D100

O1D120

Innehåll

1 Kommentar....4

1.1 Använda symboler 4
1.2 Varningsmärkning 4

2 Säkerhetsanvisningar 4

3 Ändamålsenlig användning....6

3.1 Användningsområden....6

4 Funktioner....6

4.1 Utgångsfunktion hysteres 6
4.2 Utgångsfunktion fönster....6
4.3 Utgångsfunktion analog....6
4.4 Frånkoppling av lasern 6

5 Montering....7

5.1 Monteringsvillkor....7
5.2 Monteringstillbehör 7

6 Elektrisk anslutning....8

6.1 Användning med IO-Link-Master 8

7 Manöver- och visningskomponenter....9
8 Meny....10

8.1 Menystruktur....10
8.2 Menyförklaring 11

9 Driftsätt 13

9.1 Run-läge 13
9.2 Display-läge....13
9.3 Objektreflektivitet 13
9.4 Programmeringsläge 13

10 Parametrering....14

10.1 Parametrering allmänt 14

10.1.1 Inställning av ett parametervärde 14
10.1.2 Växel från menynivå 1 till menynivå 2....15
10.1.3 Elektroniskt lås 15

10.2 Parametrering grundinställningar 16

10.2.1 Välja indikeringsenhet 16

10.2.2 Ställa in indikeringen 16

10.2.3 Konfigurera OUT1 16

10.2.4 Hysteresfunktion....17

10.2.5 Ställa in kopplingspunkt för hysteresfunktion OUT1....18

10.2.6 Fönsterfunktion....18

10.2.7 Ställa in kopplingspunkter för fönsterfunktion OUT1 19

10.2.8 Konfigurera OUT2 20

10.2.9 Ställa in kopplingspunkt för hysteresfunktion OUT2....20

10.2.10 Ställa in kopplingspunkter för fönsterfunktion OUT2 20

10.2.11 Skala mätområde (analogutgång) 20

10.3 Teach-läge 22

10.3.1 Ställa in mätfrekvens 22

10.3.2 Ställa in reproducerbarhet 22

10.3.3 Tabell reproducerbarhet och noggrannhet....22

10.4 Avancerade funktioner 24

10.4.1 Ställa in fördröjningstid för kopplingsutgångar....24

10.4.2 Inställning av felundertryckningsstiden för digitala utgångar / analog utgång 24

10.4.3 Återställa alla parametrar till fabriksinställning 24

10.4.4 Visa programvarans versionsnummer....24

11 IO-Link 25

11.1 Allmän information 25

11.2 Enhetsspecifik information....25

11.3 Verktyg för parameterinställning 25

11.4 Avancerade funktioner 25

11.4.1 Teach-in-funktion....25

11.4.2 Objektreflektivitet 25

12 Idrifttagning / drift....26

12.1 Felindikeringar 26

13 Underhåll, reparation, avfallshantering 27

14 Fabriksinställning....27

1 Kommentar

1.1 Använda symboler

▶ Åtgärdsanvisning

▷ Reaktion, resultat

[...] Beteckning på knappar, skärmknappar eller indikeringar

→ Korsreferens

Viktig information

Risk för fel eller störningar om anvisningarna inte följs.

Information

Kompletterande anvisningar.

1.2 Varningsmärkning

! WARNING

Risk för allvarliga personskador. Dödsfall eller allvarliga eller livshotande skador är möjliga.

2 Säkerhetsanvisningar

• Läs igenom detta dokument före installationen. Kontrollera att produkten är lämplig för den aktuella användningen.
• Icke ändamålsenlig eller felaktig användning kan leda till funktionsstörningar i enheten eller oönskade effekter under den aktuella tillämpningen. Därför får montering, elektrisk anslutning, idrifttagning, manövrering och underhåll av enheten endast utföras av utbildad och av ägaren auktoriserad fackpersonal.
• Kontakta tillverkaren om enheten inte fungerar korrekt. Ingrepp och/eller förändringar på enheten leder till att all slags ansvarighet och garanti upphör.

Synligt laserljus, Laserklass 2.

Användningen av andra styranordningar eller -inställningar kan leda till farlig exponering av strålning. Skador på näthinnan är möjligt.

▶ Titta inte in i laserstrålen!

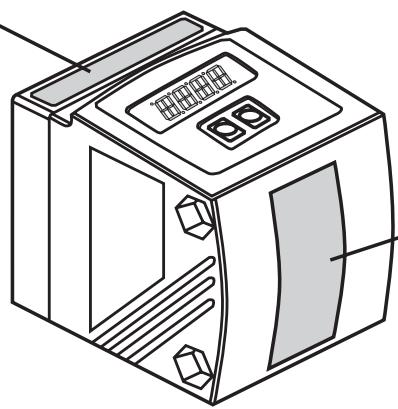

▶ Sätt upp den bifogade dekalen (varningsinformation laser) direkt i närheten av enheten.
▶ Beakta försiktighets- och varningsinformationen på produktetiketten.
▶ Använd den bifogade etiketten för elkabeln.
▶ EN/IEC 60825-1 : 2007 och EN/IEC 60825-1 : 2014
Överensstämmer med 21 CFR 1040.10 förutom överensstämmelse med IEC 60825-1 Ed. 3., som beskrivs i Laser Notice No. 56, daterad 8 maj 2019.

Etikett för elkabel

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

CLASS 2 LASER PRODUCT DO NOT STARE INTO BEAM

- AVOID EXPOSURE

- UNPLUG CONNECTOR TO

EXTINGUISH LASER BEAM

D-45127 ESSEN

Produktetikett

AVOID EXPOSURE

LASER LIGHT EMITTED

FROM THIS APERTURE

CAUTION

AVERTISSEMENT

LASER LIGHT

LUMIÈRE LASER

DO NOT STARE INTO BEAM

NE PAS REGARDER LE FAISCEAU

POWER / PUISSANCE

max. ≤ 4,0 mW

λ = 650 nm

PULSE/IMPULSION

≤ 1,3 ns

CLASS 2 LASER PRODUCT

APPAREIL LASER DE

CLASS 2

21 CFR PART 1040

IEC 60825-1:2014

3 Ändamålsenlig användning

Enheten används som optisk avständsgivare.

3.1 Användningsområden

• Den optiska avständsgivaren mäter avstånd på 0,2...10 m.
• Den har en bakgrundsdämpning på >10... 19 m.
• Mätvärdet visas på en display med 10 segment.
  • 2 utgångssignalen (enligt den inställda utgångsfunktionen).
  • O1D100 / O1D120: certifiering 21 CFR PART 1040

Avståndet mellan givare och bakgrund måste begränsas till max. 19 m. I annat fall kan mätvärdena bli missvisande. → 5.1

Som alternativ kan artikel O1D105 användas (avständ mellan givare och bakgrund max. 100 m).

4 Funktioner

4.1 Utgångsfunktion hysteres

Hysteresen håller utgångens kopplingstillständ stabilt, när mätvärdet varierar kring kopplingsavståndet. Båda utgångarna (OUT1 och OUT2) kan ställas in som hysteresfunktion. → 10.2.4 Hysteresfunktion

4.2 Utgångsfunktion fönster

Fönsterfunktionen tillåter övervakningen av ett definierat område. Båda utgångarna (OUT1 och OUT2) kan ställas in som fönsterfunktion.

→ 10.2.6 Fönsterfunktion

4.3 Utgångsfunktion analog

En avständsproportionell analogsignal kan matas ut på utgång 2 (OUT2).

→ 10.2.11 Skala mätområde (analogutgång)

4.4 Frånkoppling av lasern

Med syftet säkerhet och underhåll kan enheten kopplas från övergående via ingången på pin 5.

Ingångssignal på pin 5	Laser
Low/ingen funktion	På
High	Av

5 Montering

5.1 Monteringsvillkor

▶ Montera enheten så att objektet som skall detekteras är inom mätområdet på 0,2...10 m.

Givarens entydiga område är fastställt till 19,2 m. Objekt som befinner sig i området >10...19,2 m visas ej.

Reflekterande objekt i givarens direkta strålgång – även i området > 19,2 m – skall undvikas av kunden. I annat fall kan mätvärdena bli missvisande.

5.2 Monteringstillbehör

Enheten levereras utan monteringstillbehör.

Exempel på monteringstillbehör	Art.nr.
Täckbricka O1D	E21133
Monteringssats E2D101 + E20938 + E20951	E21079
Monteringssats O1D (för rundprofil ∅ 12 mm)	E2D101
Rundprofil rak ∅ 12 mm/M10	E20938
Monteringssats O1D (för rundprofil ∅ 14 mm)	E2D111
Rundprofil rak ∅ 14 mm/M12	E20939
Enhet för montering och finjustering för laserutrustning O1D(för rundprofil eller yta, beroende på fastspänningscylinder)	E1D100

Monteringsexempel:

1: Monteringssats för rundcylinder ∅ 12 mm Art.nr. E2D101
2: Rundprofil rak ∅ 12 mm / M10 Art.nr. E20938

6 Elektrisk anslutning

Enheten får bara installeras av behörig elektriker.

▶ Följ de nationella och internationella föreskrifterna som gäller för installation av elektrisk utrustning.
▶ Säkerställ spänningsförsörjning enligt EN 50178, SELV, PELV. O1D100 / O1D120: cULus, Supply Class 2

▶ Koppla från spänningen till anläggningen.

▶ Anslut enheten enligt följande:

O1D100 / O1D120 PNP

Ledarfärger i ifm-anslutningar med honkontakt:

1 = BN (brun), 2 = WH (vit), 3 = BU (blå), 4 = BK (svart), 5 = GR (grå).

6.1 Användning med IO-Link-Master

Enheten är kompatibel med IO-Link masterportklass A (typ A).

Beakta följande vid användning med IO-Link masterportklass B (typ B):

Som standard är inte enheten kompatibel med masterportklass B (typ B). Pin 2 (OU2) och Pin 5 (IN1) används för tillverkarspecifika funktioner. Därigenom kan enhetens huvudspänning och den ökade spänningen (masterportklass B på pin 2/5) inte separeras galvaniskt.

Med följande konfigurationer kan enheten användas med masterportklass B:

• Ansluta enhet och IO-Link-Master via 3 ledningar: Anslut pin 1, 3 och 4 på enheten med IO-Link-Mastern (anslut inte pin 2 och 5).
• Ansluta enhet och IO-Link-Master via 4 ledningar: Deaktivera pin 2 (OU2) via IO-Link (inställning OU2 = "off") och pin 1, 2, 3 och 4 på enheten med IO-Link-Master (anslut inte pin 5).

7 Manöver- och visningskomponenter

1: 4x lysdiod grön	Lysande lysdiod = power och inställd indikeringsenhet (mm, m, inch)
2: 4x lysdiod gul (två utan funktion)	Indikering av kopplingstillståndet; lyser, när respektive utgång är kopplad.
3: Display med 4 alfanumeriska platser	Angivelse av uppmätt avständ, parametrar och parametervärden.
4: Programmeringsknapp [SET]	Inställning av parametervärdena (kontinuerligt genom konstant tryckning, stegvis genom separata tryckningar).
5: Programmeringsknapp [MODE/ENTER]	Välj parametrarna och bekräfta parametervärdena.

SE

8 Meny

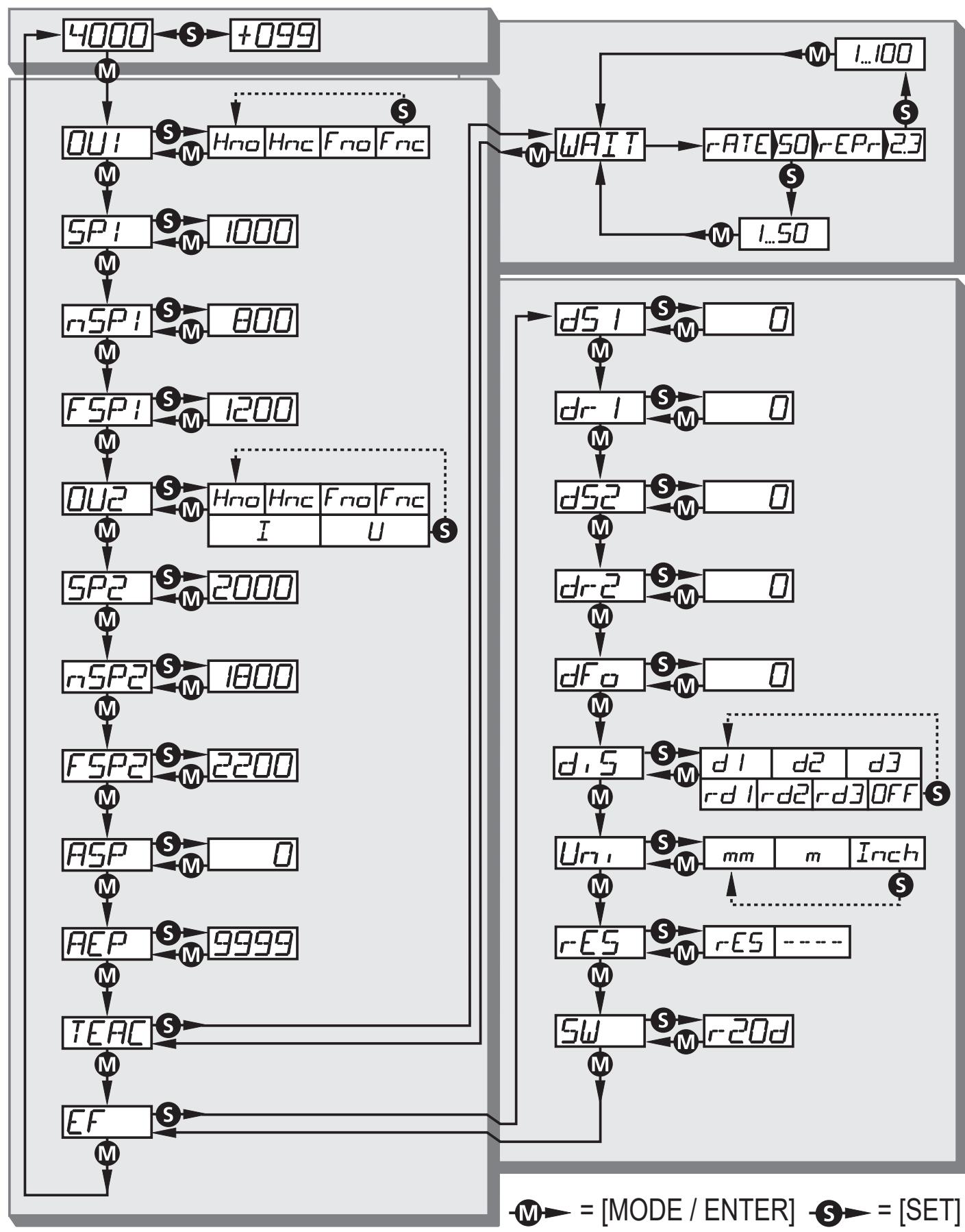

8.1 Menystruktur

8.2 Menyförklaring

Fabriksinställningarna finns i slutet av anvisningarna ( → 14 Fabriksinställning).

OU1	Konfiguration för utgång 14 kopplingsfunktioner kan ställas in:Konfigurera [Hno], [Hnc], [Fno], [Fnc] → 10.2.3 Konfigurera OUT1
SP1	Kopplingspunkt för hysteresfunktion OUT1 Gränsvärde, då utgången ändrar sin kopplingsstatus i hysteresfunktionen (objekt närmare/längre bort än inställt avständ). [SP1] är endast aktiv, om [OU1] = [Hno] eller[Hnc]. → 10.2.5 Ställa in kopplingspunkt för hysteresfunktion OUT1
nSP1FSP1	Kopplingspunkter för fönsterfunktion OUT1 Gränsvärde då utgången ändrar sin kopplingsstatus i fönsterfunktionen (objekt mellan avständ "nära" och avständ "långt borta" finns/finns inte). [nSP1] = kopplingspunkt "nära" / [FSP1] = kopplingspunkt "långt borta". [nSP1]/[FSP1] är endast aktiva, om [OU1] = [Fno] eller [Fnc]. → 10.2.7 Ställa in kopplingspunkter för fönsterfunktion OUT1
OU2	Konfiguration för utgång 24 kopplingsfunktioner och 2 analogsignaler kan ställas in:[Hno], [Hnc], [Fno], [Fnc], [I], [U] → 10.2.8 Konfigurera OUT2
SP2	Kopplingspunkt för hysteresfunktion OUT2 Gränsvärde, då utgången ändrar sin kopplingsstatus i hysteresfunktionen (objekt närmare/längre bort än inställt avständ). [SP2] är endast aktiv, om [OU2] = [Hno] eller [Hnc]. → 10.2.9 Ställa in kopplingspunkt för hysteresfunktion OUT2
nSP2FSP2	Kopplingspunkter för fönsterfunktion OUT2 Gränsvärde då utgången ändrar sin kopplingsstatus i fönsterfunktionen (objekt mellan avständ "nära" och avständ "långt borta" finns/finns inte). [nSP2] = kopplingspunkt "nära" / [FSP2] = kopplingspunkt "långt borta". [nSP2] / [FSP2] är endast aktiv, om [OU2] = [Fno] eller [Fnc]. → 10.2.10 Ställa in kopplingspunkter för fönsterfunktion OUT2
ASP	Analogstartpunkt Mätvärde vid vilket 4 mA/0 V anges. [ASP] är endast aktiv, om [OU2] = [I] eller [U]. → 10.2.11 Skala mätområde (analogutgång)
AEP	Analogslutpunkt Mätvärde vid vilket 20 mA/10 V anges. [AEP] är endast aktiv, om [OU2] = [I] eller [U]. → 10.2.11 Skala mätområde (analogutgång)
TEAC	Teach-läge Förval "utmatningsfrekvens" eller "reproducerbarhet"→ 10.3 Teach-läge

EF	Avancerade funktioner Tryckning på [SET] öppnar undermenyn "Avancerade funktioner"→ 10.4 Avancerade funktioner
dS1dr1dS2dr2	Fördröjningstid för kopplingsutgångarna[dSx] = påkopplingsfördröjning; [drx] = avstängningsfördröjning. Utgången ändrar inte sin kopplingsstatus direkt när kopplingshändelsen inträffar, utan först när fördröjningstiden har gått. Om kopplingshändelsen inte längre finns när fördröjningstiden har gått, ändras inte kopplingsstatusen för utgången. [dS2] och [dr2] är inte verksamma, om [OU2] = [I] eller [U]. → 10.4.1 Ställa in fördröjningstid för kopplingsutgångar
dFo	Dämpning av mätsignalen Med den här funktionen går det att dölja korta mättningar förmätelementet (dylika mättningar kan uppstå genom direkt reflektion eller starka variationer i ljusstyrka). Under den inställda tiden visas det senaste giltiga mätvärdet, utgångssignalerna förblir oförändrade. → 10.4.2 Inställning av felundertryckningsstiden för digitala utgångar / analog utgång
d15	Inställning av indikeringen7 inställningar kan väljas:[d1], [d2], [d3], [rd1], [rd2], [rd3], [OFF]→ 10.2.2 Ställa in indikeringen
Ur71	Inställning av indikeringsenheten Val av måttenheten för [SP1], [SP2], [ASP], [AEP] Valmöjligheter:[mm] [m] [Inch]→ 10.2.1 Välja indikeringsenhet
r-ES	Återställa fabriksinställning→ 10.4.3 Återställa alla parametrar till fabriksinställning
SW	Angivelse av programvarans versionsnummer→ 10.4.4 Visa programvarans versionsnummer

9 Driftsätt

9.1 Run-läge

Runläget motsvarar det normala arbetsläget.

Efter att försörjningsspänningen har kopplats på är enheten är run-läge. Den utför sin övervakningsfunktion och skapar utgångssignaler enligt de inställda parametrarna.

Displayen visar det aktuella avståndet, de gula lysdioderna signalerar kopplingsstatusen för utgångarna.

9.2 Display-läge

Indikering av parametrarna och inställda parametervärdena.

▶ Tryck kort på [MODE/ENTER].

▷ Enheten övergåt till display-läge. Internt förblir den i arbetsläget. Det går att läsa av de inställda parametervärdena:
▶ För att bläddra genom parametrarna, tryck kort på [MODE/ENTER].
▶ För att visa det hithörande parametervärdet, tryck kort på [SET].
▷ Efter 15 s växlar enheten tillbaka till run-läget.

9.3 Objektreflektivitet

Angivelse av objektreflektiviteten (gammal beteckning: align-läge).

▶ Tryck på [SET] från run-läget.

▷ Enheten visar ett orienteringsvärde för objektreflektiviteten (t.ex. motsvarar +100 vitt objekt, +020 motsvarar grått objekt).

9.4 Programmeringsläge

Inställning av parametervärdena → 10.1 Parametrering allmänt.

10 Parametrering

Enheten är kvar internt i arbetsläge under parametreringen. Den utför sina övervakningsfunktioner med bestående parametrar tills förändringen är avslutad.

10.1 Parametrering allmänt

10.1.1 Inställning av ett parametervärde

Ställ in indikeringsenheten [Uni] innan värdena för parametrarna fastställs. Vid ändring i efterhand av indikeringsenheten kan avrundningsfel vid den interna omräkningen förfalska de inställda värdena. → 10.2.1 Välja indikeringsenhet.

1	Välj parameter▶ Tryck på [MODE/ENTER] tills den önskade parametern visas på displayen.
2	▶ Ställa in parametervärde▶ Tryck på [SET] och håll knappen intryckt. ▷ Det aktuella parametervärdet visas under 5 s blinkande. ▶ Öka inställningsvärdet stegvis genom separata tryckningar eller genom att trycka konstant.
	Minsta värde: Låt indikeringen löpa fram till maximalt inställningsvärde. Därefter startar genomgången igen från lågsta värdet inställningsvärdet.
3	Bekräfta parametreringsvärde▶ Tryck kort på [MODE/ENTER]. ▷ Parametern visas igen; det nya parametervärdet är verksamt.
4	Ställa in ytterligare parameter▶ Börja med steg 1 igen.
5	Avsluta parametrering▶ Vänta 15 s eller tryck på [MODE/ENTER]. ▷ Det aktuella mätvärdet visas.

10.1.2 Växel från menynivå 1 till menynivå 2

▶ Tryck på [MODE/ENTER] tills [EF] visas.
▶ Tryck kort på [SET]. ▷ Första parametern i undermenyn visas (här: [dr1]).

10.1.3 Elektroniskt lås

För att förhindra felaktiga inmatningar av misstag går det att låsa enheten elektroniskt. Vid leverans är inte enheten låst.

Låsa ▶ Säkerställ att enheten är i normalt arbetsläge. ▶ Håll [MODE/ENTER] + [SET] intryckt tills [Loc] visas. ▷ Enheten är låst.
Indikeringen [Loc] visas kort om man försöker att ändra parametervärden på den låsta enheten under driften.
Låsa upp ▶ Håll [MODE/ENTER] + [SET] intryckt tills [uLoc] visas. ▷ Enheten är upplåst.

Timeout

Om man inte trycker på någon knapp under 15 sekunder när inställningen utförs, återgår enheten till run-läget med oförändrade värden.

10.2 Parametrering grundinställningar

10.2.1 Välja indikeringsenhet

Ställ in [Uni] innan värdena för parametrarna [SPx], [nSPx], [FSPx], [ASP], [AEP] bestäms. Vid ändring i efterhand av indikeringsenheten kan avrundningsfel vid den interna omräkningen förfalska de inställda värdena. ▶ Växla till [EF]. ▶ Välj [Uni] och ställ in måttenhet. Val av måttenheten:[mm], [m], [Inch] ▶ Bekräfta med [MODE/ENTER]. ▷ Den valda enheten visas med grön lysdiod på displayen.

Uni

10.2.2 Ställa in indikeringen

▶ Växla till [EF]. ▶ Välj [diS] och gör inställningarna.7 inställningar kan väljas:[d1] = mätvärdesuppdatering var 50:e ms. [d2] = mätvärdesuppdatering var 200:e ms. [d3] = mätvärdesuppdatering var 600:e ms. [rd1], [rd2], [rd3] = indikering som [d1], [d2], [d3] vriden 180. Mätvärdetsuppdatering berör endast indikering. Den har ingen effekt på utgångarna. [OFF] = mätvärdesangivelsen är avstängd i run-läget. Trycker man på någon knapp visas det aktuella mätvärdet under 15 s. ▶ Bekräfta med [MODE/ENTER]. Lysdioderna är aktiva även när visningen är avstängd.

d, 5

10.2.3 Konfigurera OUT1

▶ Välj [OU1] och ställ in kopplingsfunktioner. Kopplingsfunktioner:[Hno] = hysteresfunktion/normally open (slutande)[Hnc] = hysteresfunktion/normally closed (brytande)[Fno] = fönsterfunktion/normally open (slutande)[Fnc] = fönsterfunktion/normally closed (brytande) ▶ Bekräfta med [MODE/ENTER].

OU 1

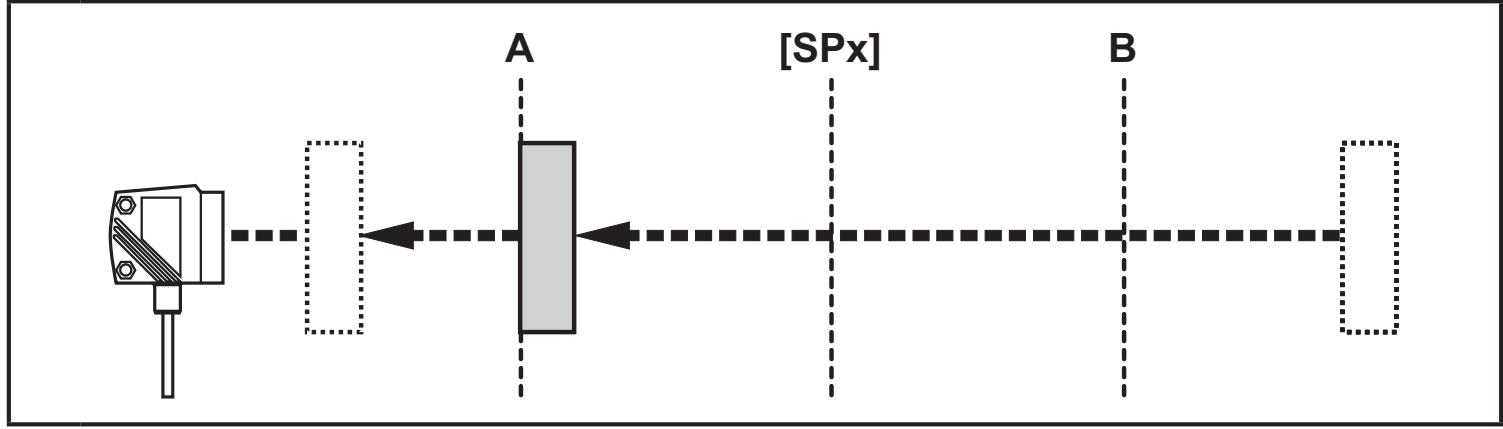

10.2.4 Hysteresfunktion

Hysteresen håller utgångens kopplingstillständ stabilt, när mätvärdet varierar kring kopplingsavståndet. Till- och frånslagspunkten är i båda fallen symmetrisk anordnade kring den valda kopplingspunkt [SPx]. Avståndet mellan till- och frånslagspunkten är hysteresen, den beräknas av reproducerbarheten med en säkerhetsfaktor 1,5. För beräkningen används reproducerbarheten för max 40 klx. → 10.3.3 Tabell reproducerbarhet och noggrannhet

Exempel Hno

1. Vid utgångsfunktionen [Hno] kopplas, vid närmande av objektet, utgången på när påslagspunkten (A) nås.
2. Om objektet försvinner igen, kopplas utgången tillbaka först när frånslagspunkten (B) överskrids.
   Frånslagspunkten (B) är större än påkopplingspunkten (A).

1

2

Om utgångsfunktionen [Hnc] har valts, har på- och frånslagspunkten förväxlats. Utgången kopplas från vid närmande av objektet. Om objektet försvinner igen, kopplas utgången på.

Kopplingsstatus för utgångarna

Utgångsfunktion	Objektavständ (D)	Kopplingsstatus
[Hno]	D < [SPx]	stängd
	D > [SPx]	öppen
[Hnc]	D < [SPx]	öppen
	D > [SPx]	stängd

Exempel för utgångsfunktionen [Hno]

Mätfrekvens 50 Hz, avständ till objektet 1200 mm, gråvärde (18 % remission):

Hysteres = ± 10 mm (reproducerbarhet → 10.3.3 tabell) x faktor 1,5 = 15 mm

• Frånslagspunkt 1200 mm + (15 mm) = 1215 mm
• Påslagspunkt 1200 mm - (15 mm) = 1185 mm

10.2.5 Ställa in kopplingspunkt för hysteresfunktion OUT1

▶ Under [OU1] väljs utgångsfunktion [Hno] eller [Hnc].
▶ Bekräfta med [MODE/ENTER].
▶ Välj [SP1] och ställ in kopplingspunkt.
▶ Bekräfta med [MODE/ENTER].

0U 1

SP1

10.2.6 Fönsterfunktion

För de båda utgångarna (OUT1/UT2) finns möjlighet att definiera ett fönster för objektdetekteringen.

Koppla från när objekt detekteras

[nSPx] = kopplingspunkt "nära"; [FSPx] = kopplingspunkt "långt borta"; FE = fönster Om mätvärdet rör sig mellan kopplingspunkten "nära" [nSPx] och kopplingspunkten "långt borta" [FSPx], är utgången öppen (om [OUx] = [Fnc]).

Kopplar när objekt detekteras

[nSPx] = kopplingspunkt "nära"; [FSPx] = kopplingspunkt "långt borta"; FE = fönster

Om mätvärdet rör sig mellan kopplingspunkten "nära" [nSPx] och kopplingspunkten "långt borta" [FSPx], är utgången stängd (om [OUx] = [Fno]).

Kopplingsstatus för utgångarna

Utgångsfunktion	Objektavständ (D)	Kopplingsstatus
[Fno]	D < [nSPx]	öppen
	D > [FSPx]
	[nSPx] < D < [FSPx]	stängd
[Fnc]	D < [nSPx]	stängd
	D > [FSPx]
	[nSPx] < D < [FSPx]	öppen
Båda fönstergränser ([nSPx] och [FSPx]) arbetar med en kopplingshysteres → 10.2.4 Hysteresfunktion/exempel för utgångsfunktionen [Hno].

10.2.7 Ställa in kopplingspunkter för fönsterfunktion OUT1

▶ Under [OU1] väljs utgångsfunktion [Fno] eller [Fnc]. ▶ Bekräfta med [MODE/ENTER]. ▶ Välj [nSP1] och ställ in kopplingspunkt "nära". ▶ Bekräfta med [MODE/ENTER]. ▶ Välj [FSP1] och ställ in kopplingspunkt "långt borta". ▶ Bekräfta med [MODE/ENTER].

OU 1nSP 1FSP 1

10.2.8 Konfigurera OUT2

▶ Välj [OU2]. ▶ Ställa in kopplingsfunktioner eller analogsignaler:• [Hno] = hysteresfunktion/normally open (slutande)• [Hnc]= hysteresfunktion/normally closed (brytande)• [Fno] = fönsterfunktion/normally open (slutande)• [Fnc] = fönsterfunktion/normally closed (brytande)• [I] = strömutgång analog 4...20 mA• [U] = spänningsutgång analog 0...10 V ▶ Bekräfta med [MODE/ENTER].

OU2

10.2.9 Ställa in kopplingspunkt för hysteresfunktion OUT2

▶ Välj under [OU2] [Hno] eller [Hnc]. ▶ Bekräfta med [MODE/ENTER]. ▶ Välj [SP2] och ställ in kopplingspunkt. ▶ Bekräfta med [MODE/ENTER]. → 10.2.4 Hysteresfunktion

OU2SP2

10.2.10 Ställa in kopplingspunkter för fönsterfunktion OUT2

▶ Välj under [OU2] [Fno] eller [Fnc]. ▶ Bekräfta med [MODE/ENTER]. ▶ Välj [nSP2] och ställ in kopplingspunkt "nära". ▶ Bekräfta med [MODE/ENTER]. ▶ Välj [FSP2] och ställ in kopplingspunkt "långt borta". ▶ Bekräfta med [MODE/ENTER]. → 10.2.6 Fönsterfunktion

OU2nSP2FSP2

10.2.11 Skala mätområde (analogutgång)

▶ Välj under [OU2] [I] eller [U]. ▶ Bekräfta med [MODE/ENTER]. ▶ Välj [ASP] och ställ in analogstartpunkt. Med [ASP] definieras vid vilket mätvärde utgångssignalen är 4 mA/0 V. ▶ Bekräfta med [MODE/ENTER]. ▶ Välj [AEP] och ställ in analogslutpunkt Med [AEP] definieras vid vilket mätvärde utgångssignalen är 20 mA/10 V. Den kan även väljas så att din ligger före [ASP]. Med detta kan en fallande flank utföras. ▶ Bekräfta med [MODE/ENTER]. Minimiavständ mellan [ASP] och [AEP]: 100 mmUnderskrids minimiavståndet visas felmeddelandet "SIZE".

OU2ASPAEP

Strömutgång 4 ... 20 mA

Fabriksinställning

MEW = mätområdets slutvärde
I det inställda mätområdet ligger utgångssignalen mellan 4 och 20 mA.
Dessutom signaleras störningar:
För mycket ljus eller objekt för nära: 3,5 mA vid stigande flank ([ASP] < [AEP]), 20,5 mA vid fallande flank ([ASP] > [AEP]).
Objekt för långt borta eller finns inget objekt:
20,5 mA vid stigande flank; 3,5 mA vid fallande flank.

Spänningsutgång 0 ... 10 V

Fabriksinställning

MEW = mätområdets slutvärde
I det inställda mätområdet ligger utgångssignalen mellan 0 och 10 V.

10.3 Teach-läge

10.3.1 Ställa in mätfrekvens

Mätfrekvensen anger den tidslängd, efter vilken senast ett nytt mätresultat finns och utgångarna uppdateras. Kopplingsfrekvensen är ungefär 1/3 av mätfrekvensen. ▶ Välj [TEAC], tryck sedan på [SET] och håll fast tills [WAIT] visas. ▷ [rATE] och [rEPr] visas omväxlande. ▶ När angivelsen [RATE] visas: Tryck på [SET] tills det förinställda mätfrekvensvärdet blinkar. ▶ Mata in värde stegvis genom separata tryckningar på [SET]. ▶ Bekräfta med [MODE/ENTER]. ▷ [WAIT] visas när reproducerbarheten [rEPr] beräknas.> Mätfrekvens [RATE] och reproducerbarheten [rEPr] visas omväxlande.

TEACr-ATE

10.3.2 Ställa in reproducerbarhet

▶ Välj [TEAC], tryck sedan på [SET] och håll fast tills [WAIT] visas. ▷ [rATE] och [rEPr] visas omväxlande. ▶ När angivelsen [rEPr] visas: Tryck på [SET] tills den förinställda reproducerbarheten blinkar. ▶ Mata in värde stegvis genom separata tryckningar på [SET]. ▶ Bekräfta med [MODE/ENTER]. ▷ [WAIT] visas när mätfrekvensen [RATE] beräknas.> Mätfrekvens [RATE] och reproducerbarheten [rEPr] visas omväxlande.

TEACr-EPr-

10.3.3 Tabell reproducerbarhet och noggrannhet

Värden för mätfrekvens 50 Hz, främmande belysning max. 40 klx*

Avstånd i [mm]	Reproducerbarhet		noggrannhet
	vit90 % remission	grå18 % remission	vit90 % remission	grå18 % remission
200...1000	± 5,0 mm	± 7,5 mm	± 15,0 mm	± 18,0 mm
1000...2000	± 5,5 mm	± 10,0 mm	± 15,0 mm	± 20,0 mm
2000...4000	± 17,5 mm	± 22,5 mm	± 25,0 mm	± 32,0 mm
4000...6000	± 27,5 mm	± 40,0 mm	± 35,0 mm	± 50,0 mm
6000...10000	± 60,0 mm	—	± 70,0 mm	—

Värden för mätfrekvens 50 Hz, främmande belysning 40...100 klx*

Avständi [mm]	Reproducerbarhet		noggrannhet
	vit90 % remission	grå18 % remission	vit90 % remission	grå18 % remission
200...1000	± 16,5 mm	± 16,5 mm	± 26,5 mm	± 26,5 mm
1000...2000	± 16,5 mm	± 16,5 mm	± 26,5 mm	± 26,5 mm
2000...4000	± 30,0 mm	± 37,0 mm	± 40,0 mm	± 47,0 mm
4000...6000	± 37,0 mm	± 57,0 mm	± 47,0 mm	± 67,0 mm
6000...10000	± 75,0 mm	—	± 85,0 mm	—

Värden för mätfrekvens 1 Hz, främmande belysning max. 40 klx*

Avständi [mm]	Reproducerbarhet		noggrannhet
	vit90 % remission	grå18 % remission	vit90 % remission	grå18 % remission
200...1000	± 4,0 mm	± 4,5 mm	± 14,0 mm	± 15,0 mm
1000...2000	± 4,5 mm	± 6,0 mm	± 14,5 mm	± 16,0 mm
2000...4000	± 13,5 mm	± 14,5 mm	± 23,5 mm	± 24,0 mm
4000...6000	± 19,0 mm	± 21,0 mm	± 29,0 mm	± 31,0 mm
6000...10000	± 37,0 mm	—	± 47,0 mm	—

Värden för mätfrekvens 1 Hz, främmande belysning 40...100 klx*

Avständi [mm]	Reproducerbarhet		noggrannhet
	vit90 % remission	grå18 % remission	vit90 % remission	grå18 % remission
200...1000	± 10,0 mm	± 10,0 mm	± 20,0 mm	± 20,0 mm
1000...2000	± 10,0 mm	± 10,0 mm	± 20,0 mm	± 20,0 mm
2000...4000	± 17,0 mm	± 18,0 mm	± 27,0 mm	± 28,0 mm
4000...6000	± 22,0 mm	± 25,0 mm	± 32,0 mm	± 35,0 mm
6000...10000	± 37,0 mm	—	± 47,0 mm	—

*Avkänningsbredd på svart (6 % remission) ≤ 4000 mm.
Värdena gäller för:
- konstanta omgivningsförhållanden (23°C/960 hPa)
- min. påkopplingstid på 10 minuter.

10.4 Avancerade funktioner

10.4.1 Ställa in fördröjningstid för kopplingsutgångar

▶ Välj [EF]. ▶ Tryck på [SET] för att växla till menyn [EF]. ▶ Välj parameter med [MODE/ENTER]:[dSx] = påkopplingsfördröjning; [drx] = avstängningsfördröjning ▶ Ställa in parametervärde med [SET]:Inställningsområde [s]: 0 / 0,1...5 s i steg på 0,1 s(0 = fördröjningstid är inte aktiv) ▶ Bekräfta med [MODE/ENTER].

EFdS 1dr 1dS2dr 2

10.4.2 Inställning av felundertryckningsstiden för digitala utgångar / analog utgång

▶ Välj [EF]. ▶ Tryck på [SET] för att växla till menyn [EF]. ▶ Välj [dFo] (gammal beteckning: [dAP]). ▶ Ställa in parametervärde med [SET]:Inställningsområde [s]:0,0...0,1...0,2...0,5...1...2...5. ▶ Bekräfta med [MODE/ENTER].

EFdFo

Med [dFo], så undertrycks error typerna “för mycket ljus” och “inte tillräckligt ljus” (→ 12.1 Felindikeringar).

10.4.3 Återställa alla parametrar till fabriksinställning

▶ Välj [EF]. ▶ Tryck på [SET] för att växla till menyn [EF]. ▶ Välj [rES], tryck sedan på [SET] och håll fast tills [----] visas. ▶ Bekräfta med [MODE/ENTER]. ▷ Enheten växlar till run-läge.

EFr-ES

10.4.4 Visa programvarans versionsnummer

▶ Välj [EF]. ▶ Tryck på [SET] för att växla till menyn [EF]. ▶ Välj [SW], tryck sedan på [SET]. ▷ Programvarans versionsnummer visas. ▶ Tryck på [MODE/ENTER] för att växla tillbaka till menyn [EF].

EFSW

11 IO-Link

11.1 Allmän information

Den här enheten har ett IO-Link-kommunikationsgränssnitt som förutsätter att en IO-Link-kompatibel komponent (IO-Link-Master) används för driften.

IO-Link-gränssnittet tillåter direkt åtkomst till sensorvärden och parametrar och gör det möjligt att ställa in enhetens parametrar under pågående drift. Dessutom är kommunikation via en punkt-till-punkt-anslutning med en USB-adapterkabel möjlig.

Mer information om IO-Link finns på www.ifm.com.

11.2 Enhetsspecifik information

Nödvändiga IODDs för konfiguration av IO-Link-enheten, liksom detaljerad information om sensorvärden, diagnosinformation och parametrar finns i tabellöversikten på www.ifm.com.

11.3 Verktyg för parameterinställning

All nödvändig information om den nödvändiga IO-Link-maskinvaran och programvaran finns på www.ifm.com.

11.4 Avancerade funktioner

Med IO-Link är avancerade funktioner och mätdata tillgängliga.

11.4.1 Teach-in-funktion

Följande teach-in-funktioner finns:

- Bakgrunds-teach

- Tvåpunkts-teach

Teach-in-funktionerna beskrivs utförligt i IODD:s.

11.4.2 Objektreflektivitet

Objektreflektiviteten kan visas via displayen och som processdatavärde (PDV).

Objektreflektiviteten kan exempelvis användas för att detektera nedsmutsningen av givaren.

12 Idrifttagning / drift

• ▶ Kontrollera efter montering, elektrisk anslutning och programmering om enheten fungerar säkert.

  ▷ Vid korrekt idrifttagning visas avståndet till objektet.

Livslängd för en laserdiod: 50000 timmar

12.1 Felindikeringar

Indikering	Möjlig orsak	Kopplingsutgång				Strömutgång/spänningsutgång		IO-Link-processvärde avständ3)	IO-Link processvärde objektreflektivitet3)
		[Hno]	[Hnc]	[Fno]	[Fnc]	[ASP] < [AEP]	[ASP] > [AEP]
[++]	för mycket ljus, t.ex. speglande yta	ON	OFF	OFF	ON	3,5 mA / 0 V	20,5 mA / 10 V	NoData	OL
[- - ]	för lite ljus, inget objekt	OFF	ON	OFF	ON	20,5 mA / 10 V	3,5 mA / 0 V	NoData	UL
[nEAr]	Mätobjekt utanför mätområdet < 0,2 m	ON	OFF	OFF	ON	3,5 mA / 0 V	20,5 mA / 10 V	UL	NoData
[FAr]	Mätobjekt utanför mätområdet > 10 m	OFF	ON	OFF	ON	20,5 mA / 10 V	3,5 mA / 0 V	OL	NoData
[Errp]	Rimlighet (t.ex. objekt för snabbt)	X1)	X1)	X1)	X1)	X1)	X1)	X1)	X1)
[LoFF]	Laser fränkopplad	OFF	ON	OFF	ON	20,5 mA / 10 V	3,5 mA / 0 V	NoData	NoData
[SC1]	Kortslutning i kopplingsutgång 1					2)	2)	anges ej	anges ej
[SC2]	Kortslutning i kopplingsutgång 2					2)	2)	X1)	X1)
[SC]	Kortslutning i alla kopplingsutgångar							anges ej	anges ej

1) Oförändrad

2) [SC1] eller[SC] endast aktiv när utgång 2 är konfigurerad som kopplingsutgång.

³⁾ Se IODD för enheten

13 Underhåll, reparation, avfallshantering

Endast tillverkaren får reparera defekta givare.

▶ Håll enhetens frontskiva fri från föroreningar.
- ▶ Avfallshantera enheten efter användningen i enlighet med gällande nationella föreskrifter.

14 Fabriksinställning

Parametrar	Inställningsområde	Fabriksinställning	Egen inställning
Uni	mm, m, inch	mm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1	200...9999	1000
nSP1	200...9999	800
FSP1	200...9999	1200
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2	200...9999	2000
nSP2	200...9999	1800
FSP2	200...9999	2200
ASP	0...9999	0
AEP	0...9999	9999
rATE	1...50	50 Hz
dS1	0...0,1...5	0 s
dr1	0...0,1...5	0 s
dS2	0...0,1...5	0 s
dr2	0...0,1...5	0 s
dFo	0...0,1...0,2...0,5...1...2...5	0 s
diS	d1...3; rd1...3; OFF	d3

Tekniska data och mer information finns på www.ifm.com
