BRUKSANVISNING OID201 IFM

CE

Bruksanvisning

Optisk avständsgivare

OID20x

Innehåll

1 Anmärkning....3
1.1 Symboler som används .... 3
1.2 Varningsmärkning 3
2 Säkerhetsanvisningar ....3
3 Funktion och egenskaper ....5
3.1 Användningsområden 5
4 Montering....5
4.1 Villkor för korrekt montering....5
5 Elektrisk anslutning....6
6 Inställning/drift....6
7 IO-link 7
7.1 Allmän information....7
7.2 Enhetsspecifik information....7
7.3 Verktyg för parameterinställning 7
8 Underhåll, reparation, avfallshantering 7

1 Anmärkning

1.1 Symboler som används

▶ Åtgärdsanvisning

▷ Reaktion, resultat

[...] Beteckning på tryckknappar, displayknappar eller indikeringar

→ Korsreferens

Viktig information

Fel eller störningar kan inträffa om anvisningarna inte följs.

Information

Ytterligare anvisningar.

1.2 Varningsmärkning

! WARNING

Risk för allvarliga personskador.

Felaktig användning kan leda till allvarliga eller livshotande skador.

2 Säkerhetsanvisningar

• Läs igenom detta dokument före installationen. Försäkra dig om att produkten lämpar sig för den aktuella applikationen.
• Icke ändamålsenlig eller felaktig användning kan leda till funktionsstörningar i enheten eller till oönskade effekter i den aktuella applikationen. Montering, elektrisk anslutning, installation, användning och underhåll på enheten får därför endast utföras av utbildad, behörig personal.
• Kontakta tillverkaren om enheten inte fungerar korrekt. Vid ingrepp och/eller ändringar på enheten upphör ersättningsansvar och garanti att gälla.
• Enheten motsvarar standarden EN 61000-6-4 Om enheten används i hemmet kan den orsaka radiostörningar. Om störningar inträffar måste användaren utföra lämpliga åtgärder.

Synligt laserljus; laserskyddsklass 2.

Användning av andra manöveranordningar eller -inställningar kan leda till farlig strålningsexponering. Näthinnan kan skadas.

▶ Titta inte in i laserstrålen!
▶ Sätt upp de medföljande varningsdekalerna (laservarning) intill enheten.
▶ Observera försiktighets- och varningsinformationen på produktmärkningen.
▶ Använd den medföljande etiketten för matningsledningen.
▶ EN/IEC 60825-1 : 2007 och EN/IEC 60825-1 : 2014
Överensstämmer med 21 CFR 1040.10 förutom överensstämmelse med IEC 60825-1 Ed. 3., som beskrivs i Laser Notice No. 56, daterad 8 maj 2019.

Etikett för matningsledning

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

CLASS 2 LASER PRODUCT

DO NOT STARE INTO BEAM

- AVOID EXPOSURE

- UNPLUG CONNECTOR TO

EXTINGUISH LASER BEAM

D-45128 Essen

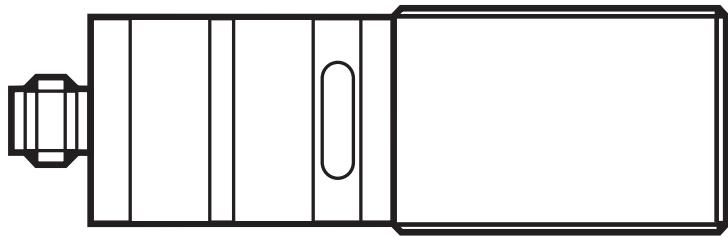

Produktmärkningens position

AVOID EXPOSURE LASER RADIATION EMITTED FROM THIS APERTURE

CAUTION LASERRADIATION DO NOT STARE INTO BEAM max. POWER ≤ 4,0 mW, PULSE 1,3 ns, λ = 650 nm

CLASS 2 LASER PRODUCT 21 CFR PART 1040 IEC 60825-1:2014

POWER

OID2xx

CLASS 2 LASER PRODUCT

www.ifm.com

CE

TS AA 1301

OUT

3 Funktion och egenskaper

Produkten används som optisk avständsgivare.

3.1 Användningsområden

• Den optiska avständsgivaren mäter avstånd på 0,03 till 2 m.
  • Den har bakgrundsdämpning till 20 m.
• Kopplingsutgångarna är antivalenta.

Avståndet mellan givare och bakgrund måste begränsas till max. 20 m. Annars kan mätvärdena bli flertydiga. → 4.1 Villkor för korrekt montering

4 Montering

4.1 Villkor för korrekt montering

▶ Montera enheten så att det objekt som ska detekteras befinner sig inom mätområdet på 0,03–2 m.

Objekt som befinner sig mellan inställd kopplingspunkt och 20 m från givaren dämpas.

Reflekterande objekt bör inte placeras i givarens strålväg, eller i området > 20 m. Annars kan mätvärdena bli flertydiga.

5 Elektrisk anslutning

Installationen av enheten ska utföras av en behörig elektriker.

▶ Följ de nationella och internationella riktlinjer som gäller för anslutning av elektrisk utrustning.
▶ Anslut spänningsmatningen enligt EN 50178, SELV, PELV.

▶ Koppla från spänningen till anläggningen.

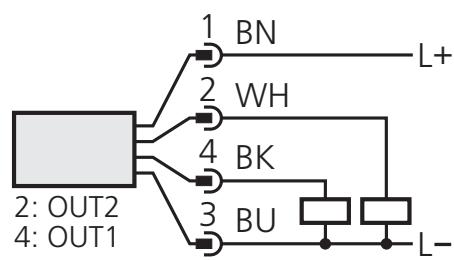

▶ Anslut enheten på följande sätt:

DC PNP

4: OUT1 = slutande kontakt/IO-link
2: OUT2 = öppnande kontakt

Ledarfärger i ifm-anslutningskontakter:

1 = BN (brun), 2 = WH (vit), 3 = BU (blå), 4 = BK (svart)

6 Inställning/drift

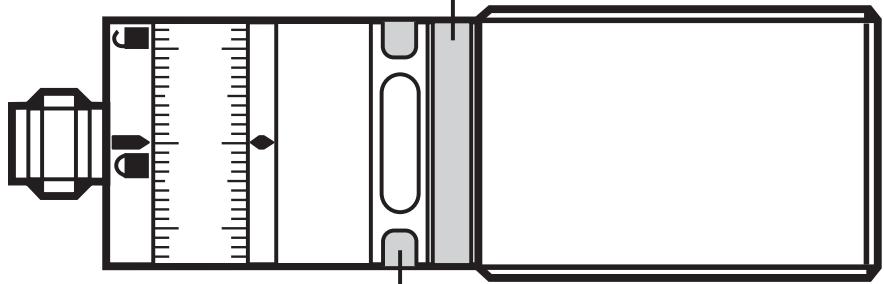

1: Inställningsmarkeringar
2: Gul lysdiod: Set1-värde uppnått, utgång = TILL
3: Låsring
4: Inställningsring (justeras manuellt när låset har lästs upp)
5: Grön lysdiod: anslutningsspänning OK
- För att uppnå bästa inställning: Ställ först in inställningsringen på maxvärdet och sedan på det önskade värdet.

- ▶ Kontrollera efter montering, elektrisk anslutning och programmering att givaren fungerar säkert.

Driftslängd för en laserdiod: 50 000 timmar.

7 IO-link

7.1 Allmän information

Den här enheten har ett IO-link-kommunikationsgränssnitt som behöver en IO-link-kompatibel komponent (IO-link-master) för att fungera.

IO-link-gränssnittet möjliggör direkt åtkomst till givarvärden och parametrar och gör det möjligt att ställa in parametrar på enheten under pågående drift.

Dessutom är kommunikation via en punkt-till-punkt-anslutning med en USB-adapterkabel möjlig.

Mer information om IO-link finns på www.ifm.com.

7.2 Enhetsspecifik information

De IODDs som krävs för att konfigurera IO-link-enheten samt detaljerad information om givarvärden, diagnoser och parametrar finns i tabellöversikten på www.ifm.com.

7.3 Verktyg för parameterinställning

All nödvändig information om den IO-link-hårdvara och -programvara som krävs finns på www.ifm.com.

8 Underhåll, reparation, avfallshantering

Reparation av defekta givare får endast utföras av tillverkaren.

▶ Se till att enhetens frontpanel hålls fri från smuts.
▶ Avfallshantera enheten på ett miljövänligt sätt i enlighet med gällande lokala bestämmelser.
▶ Ta inte isär avständsgivaren. Där finns inga komponenter som användaren själv kan utföra underhåll på.
