OID201 - Capteur photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur photoélectrique laser de distance
Marque	IFM
Modèle	OID201
Domaine de mesure	0,03 à 2 m
Suppression de l'arrière-plan	Jusqu'à 20 m
Source lumineuse	Laser rouge, classe 2, 650 nm, puissance max. ≤ 4,0 mW
Tension d'alimentation	TBTS / TBTP selon EN 50178 (typ. 24 V DC)
Sorties	2 sorties PNP/NPN, antivalentes, normalement ouverte/fermée
Interface de communication	IO-Link
Raccordement électrique	Connecteur M12, 5 broches
Durée de vie de la diode laser	50 000 heures
Indicateurs LED	LED jaune (sortie activée), LED verte (tension d'alimentation)
Réglage	Anneau de réglage manuel avec marquages
Entretien et nettoyage	Dégager le panneau transparent devant la lentille
Sécurité	Laser classe 2 : ne pas regarder le faisceau ; respecter les avertissements
Réparabilité	Réparation uniquement par le fabricant ; ne pas ouvrir le boîtier
Conformité	EN 61000-6-4, EN/CEI 60825-1, 21 CFR Part 1040
Conditions de montage	Objet à détecter dans la plage 0,03...2 m ; éviter objets réfléchissants au-delà de 20 m

FOIRE AUX QUESTIONS - OID201 IFM

Quelle est la portée de détection du capteur OID201 ?

Le capteur mesure des distances de 0,03 à 2 m. Il peut supprimer l'arrière-plan jusqu'à 20 m.

Comment régler le seuil de commutation ?

Déverrouillez l'anneau de réglage, réglez-le à la valeur maximale pour une meilleure précision, puis ajustez au seuil souhaité. La LED jaune indique que la sortie est activée.

Quelle est la classe laser de cet appareil ?

L'appareil utilise un laser de classe 2 (rouge, 650 nm, puissance ≤ 4,0 mW). Il est dangereux de regarder le faisceau directement.

Puis-je utiliser le capteur avec un arrière-plan réfléchissant ?

Oui, mais l'arrière-plan doit être situé à plus de 20 m du capteur. Les objets réfléchissants dans le faisceau au-delà de cette distance peuvent provoquer des mesures ambiguës.

Comment raccorder électriquement le capteur ?

Le capteur se raccorde via un connecteur M12 à 5 broches. Suivez le schéma de câblage fourni (PNP ou NPN selon le type). L'alimentation doit être en TBTS/TBTP selon EN 50178.

Que signifient les LED sur le capteur ?

La LED verte indique que la tension d'alimentation est présente. La LED jaune s'allume lorsque la sortie de commutation est activée (valeur Set1 atteinte).

Le capteur supporte-t-il IO-Link ?

Oui, l'appareil dispose d'une interface IO-Link permettant l'accès direct aux paramètres et valeurs du capteur via un maître IO-Link ou un câble adaptateur USB.

Quelle est la durée de vie de la diode laser ?

La durée de vie de la diode laser est d'environ 50 000 heures dans des conditions normales d'utilisation.

Comment nettoyer l'optique du capteur ?

Pour nettoyer le panneau transparent devant la lentille, dégagez-le de toute encrassement à l'aide d'un chiffon doux et non abrasif. Évitez de rayer la surface.

Que faire en cas de dysfonctionnement du capteur ?

En cas de dysfonctionnement, contactez le fabricant. Ne tentez pas d'ouvrir le boîtier : il ne contient aucune pièce réparable par l'utilisateur. La réparation doit être effectuée par le fabricant.

MODE D'EMPLOI OID201 IFM

CE

Notice d'utilisation

Détecteur de distance optique

OID20x

FR

Contenu

1 Remarque préliminaire ....3
1.1 Symboles utilisés....3
1.2 Avertissements utilisés ....3
2 Consignes de sécurité ....3
3 Fonctionnement et caractéristiques....5
3.1 Applications ....5
4 Montage....5
4.1 Conditions de montage....5
5 Raccordement électrique....5
6 Réglage / Fonctionnement....6
7 IO-Link 7
7.1 Informations générales....7
7.2 Informations spécifiques à l'appareil ....7
7.3 Outils de paramétrage....7
8 Entretien, réparation et élimination....7

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

▷ Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

1.2 Avertissements utilisés

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire cette notice. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
• Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Toute responsabilité et garantie est déclinée en cas de mauvaises manipulations et/ou en cas de modifications de l'appareil.
• L'appareil est conforme à la norme EN 61000-6-4. L'appareil peut causer des problèmes de radiodiffusion dans des maisons. S'il y a des problèmes, l'utilisateur doit trouver un remède approprié.

AVERTISSEMENT

Lumière laser visible ; classe de protection laser 2.

L'utilisation d'autres éléments de service ou d'autres réglages peut résulter à l'exposition aux rayonnements dangereux. Lésion de la rétine possible.

▶ Ne pas regarder le faisceau laser !
▶ Afficher les étiquettes jointes (avertissement laser) à proximité immédiate de l'appareil.
▶ Prendre en compte les avertissements sur l'étiquette du produit.
▶ Utiliser l'étiquette fournie et la fixer sur le câble d'alimentation.
▶ EN/CEI 60825-1 : 2007 et EN/CEI 60825-1 : 2014
Conforme à la norme 21 CFR 1040.10, à l'exception de la conformité à la norme CEI 60825-1 Ed. 3, comme décrit dans Laser Notice n° 56 du 8 mai 2019.

L'étiquette fournie pour le câble d'alimentation

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

CLASS 2 LASER PRODUCT

DO NOT STARE INTO BEAM

- AVOID EXPOSURE

- UNPLUG CONNECTOR TO

EXTINGUISH LASER BEAM

D-45128 Essen

Position de l'étiquette du produit

AVOID EXPOSURE LASER RADIATION EMITTED FROM THIS APERTURE

CAUTION LASERRADIATION DO NOT STARE INTO BEAM max. POWER ≤ 4,0 mW, PULSE 1,3 ns, λ = 650 nm

CLASS 2 LASER PRODUCT 21 CFR PART 1040 IEC 60825-1:2014

POWER

OID2xx

CLASS 2 LASER PRODUCT

www.ifm.com

CE

TS AA 1301

OUT

3 Fonctionnement et caractéristiques

L'appareil est utilisé comme détecteur de distance optique.

3.1 Applications

• Le détecteur de distance optique mesure des distances entre 0,03...2 m.
- Il a une suppression de l'arrière-plan jusqu'à 20 m.
- Les sorties de commutation sont antivalentes.

La distance entre le détecteur et l'arrière-plan doit être limitée à max. 20 m par le client. Sinon, les valeurs mesurées peuvent être ambiguës. → 4.1 Conditions de montage

4 Montage

4.1 Conditions de montage

▶ Monter l'appareil de sorte que l'objet à détecter se trouve dans l'étendue de mesure de 0,03...2 m.

Tout objet situé au-delà du seuil de commutation réglé est supprimé jusqu'à 20 m.

Les objets réfléchissants situés directement dans le faisceau du détecteur même dans une plage > 20 m doivent être évités par le client. Sinon, les valeurs mesurées peuvent être ambiguës.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

▶ Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
▶ Assurer une alimentation en tension selon EN 50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.

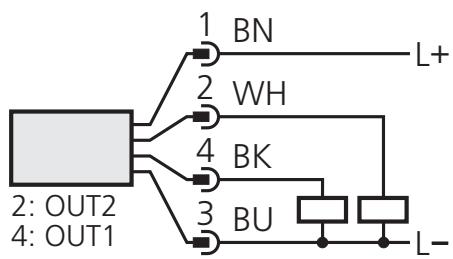

▶ Raccorder l'appareil comme suit :

DC PNP

4: OUT1 = normalement ouvert / IO-Link

2: OUT2 = normalement fermé

DC NPN

4: OUT1 = normalement ouvert / IO-Link
2: OUT2 = normalement fermé

Couleurs des fils conducteurs des connecteurs femelles ifm :

1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir).

6 Réglage / Fonctionnement

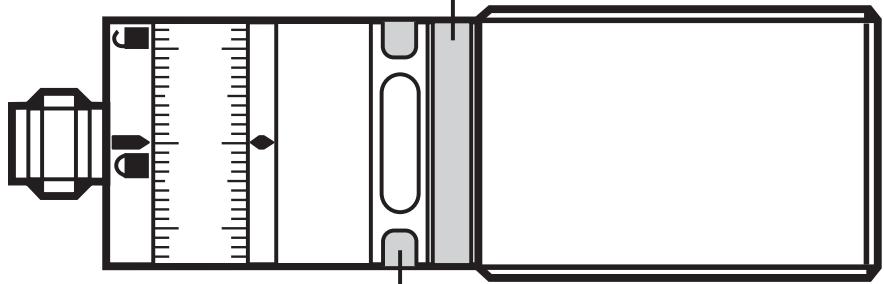

1: Marques de réglage
2: LED jaune : valeur Set1 atteinte, sortie = enclenché
3: Anneau de verrouillage
4: Anneau de réglage (peut être ajusté de façon manuelle après déverrouillage)
5: LED verte : tension d'alimentation

- Pour obtenir la meilleure précision lors du réglage: Mettre l'anneau à la valeur maximale, puis régler le seuil souhaité.

▶ Après le montage, le raccordement électrique et la programmation, vérifier le bon fonctionnement de l'appareil.

Durée de vie d'une diode laser : 50 000 heures

7 IO-Link

7.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite un module avec capacité IO-Link (maître IO-Link).

L'interface IO-Link permet l'accès direct aux paramètres et valeurs du capteur et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement. De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB.

Vous trouverez plus d'informations concernant IO-Link sur www.ifm.com.

7.2 Informations spécifiques à l'appareil

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ansi que des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres sur www.ifm.com.

7.3 Outils de paramétrage

Vous trouverez toutes les informations nécessaires concernant le matériel et logiciel IO-Link sur

www.ifm.com.

8 Entretien, réparation et élimination

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

▶ Dégager le panneau transparent situé devant la lentille de tout encrassement.
▶ S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
▶ Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.
