Type de produit	Capteur photoélectrique (barrage)
Marque	IFM
Modèle	OE0010
Portée	1 m
Principe de détection	Sans contact, barrage unidirectionnel
Sortie	Signal de commutation (via amplificateur)
Raccordement électrique	Vers amplificateur OV110 ou OV310
Alimentation	Via amplificateur, selon EN50178
Montage	Émetteur et récepteur avec équerres de fixation
Orientation	Émetteur orienté vers récepteur pour portée optimale
Matière du boîtier	Non spécifié (estimation : plastique technique)
Indice de protection	Non spécifié (estimation : IP67)
Température de fonctionnement	Non spécifié (estimation : -25°C à +60°C)
Entretien	Nettoyer régulièrement les lentilles avec un chiffon doux
Sécurité	Mettre l'installation hors tension avant raccordement
Compatibilité amplificateur	OV110 ou OV310 (IFM)

FOIRE AUX QUESTIONS - OE0010 IFM

Quelle est la portée du capteur IFM OE0010 ?

La portée maximale est de 1 mètre dans des conditions optimales d'orientation et de propreté des lentilles.

Comment raccorder le capteur OE0010 ?

Raccorder le capteur à un amplificateur OV110 ou OV310 selon le schéma de câblage fourni dans la notice. Couper l'alimentation avant tout branchement.

Quel type de sortie fournit ce capteur ?

Le capteur fournit un signal de commutation (normalement ouvert ou fermé selon l'amplificateur) lorsque le faisceau est interrompu.

Comment monter l'émetteur et le récepteur ?

Fixer le récepteur (OEE-V) avec l'équerre fournie, puis orienter l'émetteur (OES-V) en direction du récepteur et le fixer de la même manière. Une orientation précise garantit une portée optimale.

Comment nettoyer le capteur OE0010 ?

Nettoyer les lentilles avec un chiffon doux et sec pour enlever toute poussière ou saleté. Ne pas utiliser de solvants.

Quelles précautions de sécurité prendre lors de l'installation ?

Toujours couper l'alimentation électrique avant de procéder au raccordement du capteur. Respecter la norme EN50178.

Ce capteur peut-il détecter des objets transparents ?

Oui, le barrage photoélectrique peut détecter des objets transparents et opaques tant qu'ils interrompent le faisceau lumineux.

Quelle est la tension d'alimentation du capteur ?

Le capteur est alimenté via l'amplificateur. La tension dépend du modèle d'amplificateur (généralement 24 V DC). Vérifier la notice de l'amplificateur.

Que faire si le capteur ne commute pas ?

Vérifier l'orientation de l'émetteur et du récepteur, la propreté des lentilles, le câblage et l'alimentation de l'amplificateur. S'assurer qu'aucun obstacle n'interrompt le faisceau.

Où trouver la notice complète du capteur IFM OE0010 ?

La notice est disponible en téléchargement gratuit sur notice-facile.com au format PDF.

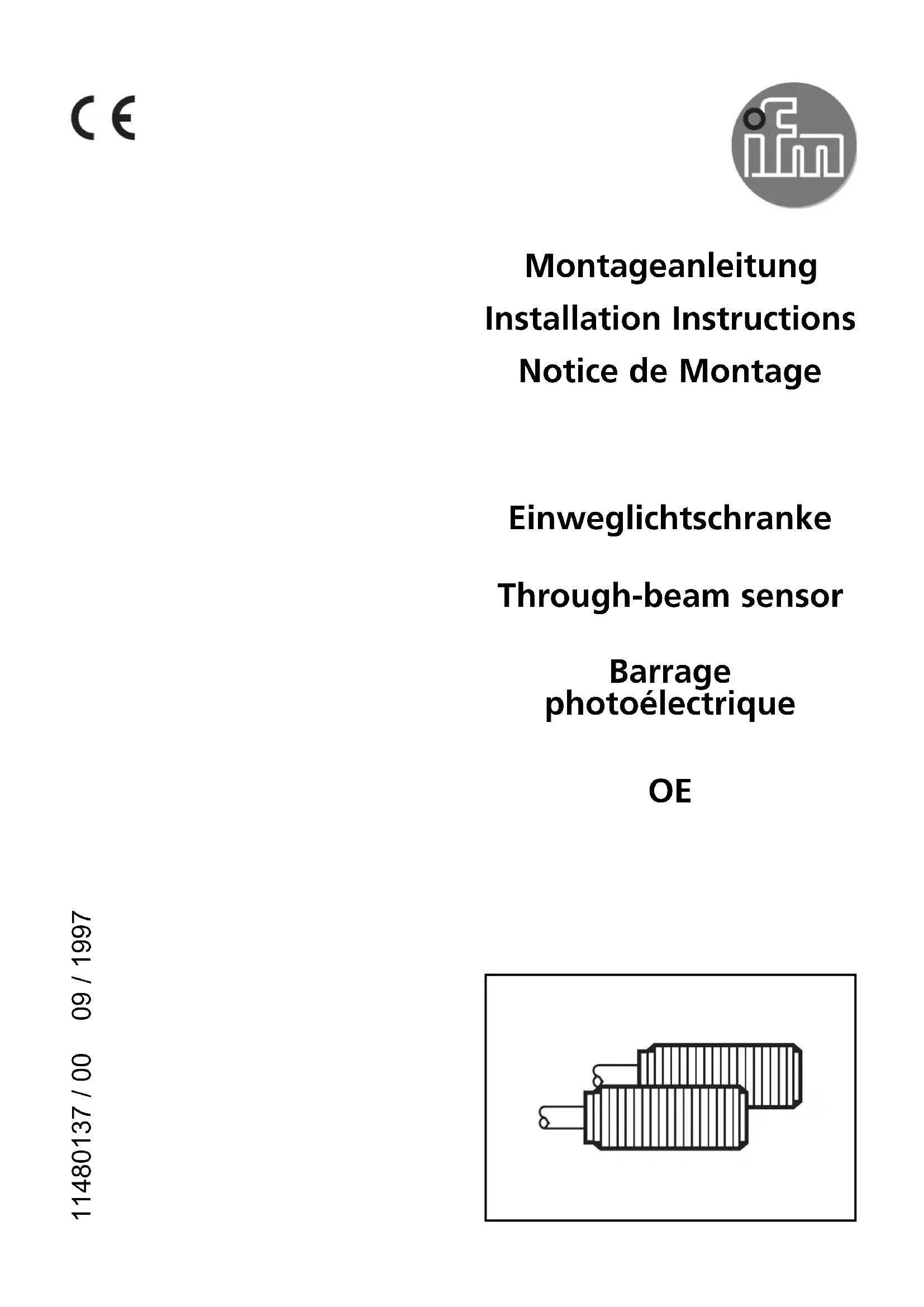

MODE D'EMPLOI OE0010 IFM

Einweglichtschranke

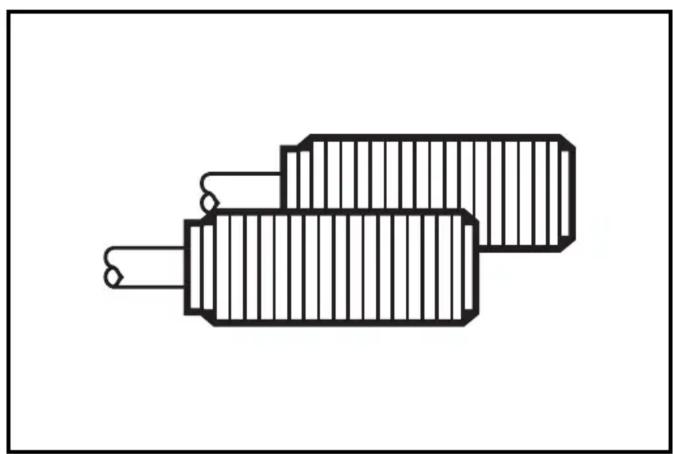

Barrage photoélectrique

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent en liaison avec le boîtier électronique des objets et des matières sans contact et indiquent leur présence par un signal de commutation.

• Pour raccordement à l'amplificateur OV110 ou OV310
• Portée (r): 1m

Raccordement électrique

Alimentation selon EN50178.

Mettre l'installation hors tension avant le raccordement de la cellule.

Raccordement comme suit :

OV 110 OV 310

Monter le récepteur (forme OEE-V) avec l'équerre de fixation. Orienter l'émetteur (forme OES-V) en direction du récepteur (une commutation sûre de l'amplificateur doit être garantie) et le fixer de la même manière.

Portée optimale seulement avec orientation précise.

émetteur récepteur

Vérifier le bon fonctionnement de la cellule.

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement.
