OMH550 - Capteur photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil OMH550 IFM au format PDF.
| Type de produit | Capteur photoélectrique (détecteur de distance optique) |
| Marque | IFM |
| Modèle | OMH550 (également OMH552, OMH554) |
| Portée de détection | 30 à 80 mm (réglable via seuils de commutation) |
| Source lumineuse | Laser visible, classe 1 (EN/IEC 60825-1) |
| Sorties | 2 sorties de commutation (OUT1, OUT2), PNP/NPN réglable, normalement ouvert/fermé |
| Fonctions de sortie | Hystérésis, Fenêtre, Deux points (Two point) |
| Communication | IO-Link (CEI 61131-9) |
| Temporisations | À l'enclenchement et au déclenchement réglables (0-10 s) |
| Filtre | 4 niveaux : OFF, LOW, Medium, HIGH |
| Alimentation | TBTS/TBTP, classe 2 (cULus), 18-30 V DC (typique) |
| Raccordement | Connecteur M12 à 5 broches |
| Indications LED | LED verte (état), jaunes (sorties), blanches (paramètres) |
| Montage | Orientation vers le bas ou parallèle au sol recommandée; éviter influences mutuelles |
| Température ambiante | Non spécifiée dans la notice, consulter la fiche technique |
| Protection | IPxx non spécifié (probablement IP65/67) |
| Entretien | Nettoyer le panneau transparent devant la lentille; ne pas ouvrir; réparation par le fabricant |
| Mise en service | Temps de chauffe ≥ 20 min; disponible après 3 secondes |
| Paramétrage | Via boutons [●] et [▼] ou logiciel IO-Link (IODD) |
| Réglages usine | Voir tableau en page 27 (ex. seuil SP1 = 80 mm, hystérésis = 0,2 mm) |
| Accessoires | Accessoires de montage disponibles sur www.ifm.com |
FOIRE AUX QUESTIONS - OMH550 IFM
Questions des utilisateurs sur OMH550 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur photoélectrique au format PDF gratuitement ! Retrouvez votre notice OMH550 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OMH550 de la marque IFM.
MODE D'EMPLOI OMH550 IFM
Notice d'utilisation
Détecteur de distance optique
OMH550
OMH552
OMH554
Contenu
1 Remarques préliminaires 4
1.1 Symboles utilisés 4 1.2 Avertissements 4
2 Consignes de sécurité.... 5 3 Usage prévu 7 4 Fonctions 8
4.1 Fonction de sortie hystérésis.... 8 4.2 Fonction de sortie fenêtre 8 4.3 Désactivation du laser.... 8 4.4 Modes de fonctionnement.... 8
4.4.1 Mode commutation 8 4.4.2 IO-Link 8
5 Montage 10
5.1 Conditions de montage 10 5.2 Accessoires de montage... 10 5.3 Remarques sur le montage... 10
5.3.1 Conseil : souillure et lumière ambiante 10 5.3.2 Eviter une influence mutuelle 10 5.3.3 Orientation du détecteur en cas d'objet en mouvement.... 10
6 Raccordement électrique 11
6.1 Commutation PNP/NPN 11
7 Éléments de service et d'indication 12
7.1 États LED 12 7.2 États LED des paramètres 13
8 Mise en service.... 14
9 Paramétrage.... 15
9.1 Fonction hystérésis.... 15
9.1.1 Paramétrage du seuil de commutation via les boutons de l'appareil..... 15 9.1.2 Paramétrage du seuil de commutation via IO-Link 15 9.1.3 Fonction hystérésis via IO-Link 16
9.2 Fonction fenêtre 16
9.2.1 Paramétrage au moyen des boutons de l'appareil 16 9.2.2 Paramétrage via IO-Link 16
9.3 Fonction deux points (Two point mode). 17
9.3.1 Paramétrage via IO-Link 17
9.4 Activer OUT2 17
9.4.1 Paramétrage via IO-Link 17
9.5 Logique de sortie (PNP/NPN) 18
9.5.1 Paramétrage via IO-Link 18
9.6 Fonction de sortie 18
9.6.1 Paramétrage au moyen des boutons de l'appareil 18 9.6.2 Paramétrage via IO-Link 18
9.7 Verrouiller / déverrouiller l'appareil 18
9.7.1 Paramétrage au moyen des boutons de l'appareil 18 9.7.2 Paramétrage via IO-Link 19
9.8 Affichage du réglage actuel (mode Info) 19
9.9 Remise aux réglages usine... 19
9.9.1 Remise via les boutons de l'appareil 19 9.9.2 Remise via IO-Link 19
9.10 Réglages des paramètres supplémentaires via IO-Link 20
9.10.1 Temporisation à l'enclenchement 20 9.10.2 Temporisation au déclenchement 20 9.10.3 Filtre 20 9.10.4 Configuration du transmetteur.... 20 9.10.5 Compteur de commutation 21 9.10.6 Modes de fonctionnement.... 21
10 Réglage 22
10.1 Réglage de la portée via IO-Link 22
10.1.1 Single Point Mode.... 22
10.1.1.1 Single Point Mode selon le profil Smart Sensor.... 22
10.1.1.2 Single Point Mode selon le profil Smart Sensor - Two value teach..... 22
10.1.1.3 Single Point Mode - Position 22
10.1.1.4 Suppression de l'arrière-plan 23
10.1.2 Mode Window 23
10.1.2.1 Mode Window - Deux valeurs d'apprentissage 23
10.1.3 Mode Two Point 24
11 Correction de défauts 25
12 Entretien, réparation et élimination 26
13 Réglage usine... 27
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation. ifm.com.
1.1 Symboles utilisés
Condition préalable Action à effectuer Réaction, résultat
Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements
Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :
Avertissement
Avertissement de dommages corporels graves
Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.
Attention
Avertissement de dommages corporels légers à modérés
Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.
Information importante
Avertissement sur les dommages matériels
Des dommages matériels sont possibles si l'avertissement n'est pas respecté.
2 Consignes de sécurité
- L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système.
- Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace des appareils et des câbles contre l'endommagement.
Attention
Exposition au rayonnement
L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peut être la cause d'une exposition à un rayonnement dangereux. ▶ Utiliser uniquement les éléments de service et de réglage indiqués dans la notice d'utilisation.
Attention
Lumière laser visible; LASER DE CLASSE 1.
EN/IEC 60825-1 : 2007 et EN/CEI 60825-1 : 2014
Conforme à la norme 21 CFR 1040.10, à l'exception de la conformité à la norme CEI 60825-1 Ed. 3, comme décrit dans Laser Notice n° 56 du 8 mai 2019.

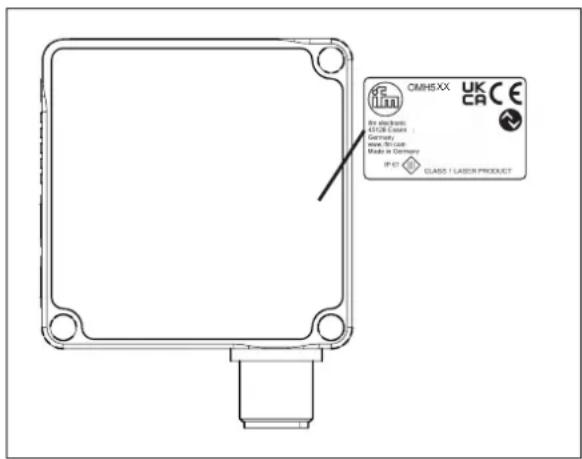

Emplacement de l'étiquette du produit Plaque indicatrice
L'appareil est utilisé comme détecteur de distance optique.
L'appareil détecte continuellement la distance à l'objet et génère des signaux de sortie en fonction du paramétrage.
- 2 sorties de commutation sont disponibles, elles peuvent être paramétrées indépendamment l'une de l'autre. Les seuils de commutation peuvent être réglés ou appris.
L'appareil utilise une diode laser en tant que source lumineuse et génère un spot lumineux, ce qui permet de détecter de petits objets.
Le spot lumineux doit rencontrer l'objet ou l'arrière-plan. Des états intermédiaires peuvent mener à des valeurs mesurées erronées.

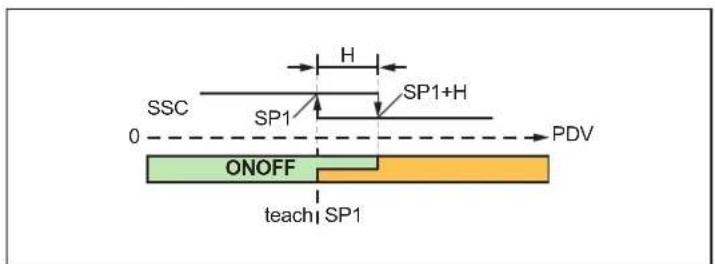

4.1 Fonction de sortie hystérésis
L'hystérésis garantit un état de commutation de la sortie stable en cas de fluctuations de la valeur mesurée autour de la seuil. Une fonction hystérésis peut être réglée pour chacune des deux sorties (OUT1 et OUT2).
OUT2 peut être configuré uniquement via IO-Link.

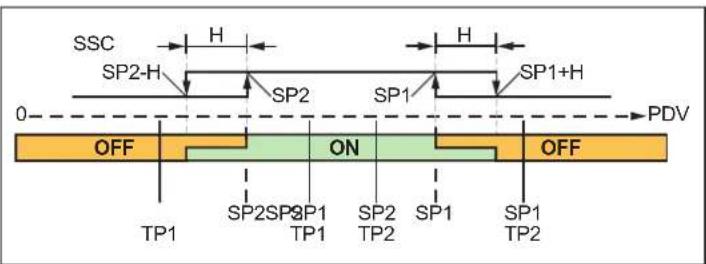

4.2 Fonction de sortie fenêtre
La fonction fenêtre permet la surveillance d'une bonne plage définie. Une fonction fenêtre peut être réglée pour chacune des deux sorties (OUT1 et OUT2).
OUT2 peut être configuré uniquement via IO-Link.
4.3 Désactivation du laser
Le laser peut être désactivé via l'entrée sur broche 5 et via IO-Link.
| Signal d'entrée sur broche 5 | Laser | |
| PNP NPN | ||
| Low / non utilisé High / non utilisé allumé | ||
| High Low éteint | ||
4.4.1 Mode commutation
Dans le mode commutation, le détecteur est directement relié au système de commande de process et transmet l'état via la sortie de commutation.
4.4.2 IO-Link
IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.
Informations générales concernant IO-Link sur io-link.ifm
Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation. ifm.com
IO-Link offre les avantages suivants :
- Transmission insensible aux parasites de toutes les données et valeurs process
- Paramétrage sans arrêt du process ou préréglage en dehors de l'application
- Paramètres pour l'identification des appareils connectés dans l'installation
- Paramètres et fonctions de diagnostic supplémentaires
- Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
- Sauvegarde des paramétrages, des valeurs process et des événements
- Données de description d'appareil (IODD – Input Output Device Description) pour une configuration facile • Raccordement électrique standardisé
- maintenance à distance
5.1 Conditions de montage
Monter l'appareil de sorte que l'objet à détecter se trouve dans la zone de détection du détecteur.
Les objets réfléchissants situés directement dans le faisceau du détecteur – même en dehors de la zone de détection – doivent être évités par le client (incliner le détecteur de 10°). Sinon, les valeurs mesurées peuvent être ambiguës.
Zone de détection → Fiche technique
5.2 Accessoires de montage
L'appareil est fourni sans accessoires de montage.
Accessoires de montage appropriés sur www.ifm.com.
5.3.1 Conseil / souillure et lumière ambiante
De préférence, les détecteurs optoélectroniques doivent être orientés avec leur lentille optique vers le bas ou parallèle au sol.
Raison :
- Les détecteurs optoélectroniques sont sensibles au rayonnement direct des sources lumineuses. Typiquement, les sources lumineuses courantes (lampes, soleil) rayonnent depuis le haut.
- Les détecteurs optoélectroniques sont sensibles aux souillures, car celles-ci réduisent la capacité de réserve.
Des dépôts de poussières peuvent être réduits par une installation vers le bas ou une installation latérale. De cette manière, les intervalles de nettoyage peuvent être prolongés.
S'assurer que les détecteurs installés avec leur optique vers le haut ne sont pas orientés vers des lucarnes ou plafonniers.
5.3.2 Éviter une influence mutuelle
Les détecteurs optoélectroniques doivent être installés à une distance suffisante les uns aux autres. Cela s'applique particulièrement si les zones de détection des détecteurs se croisent.
Raison :
- Chaque détecteur a une zone de détection. C'est-à-dire que le spot lumineux d'un détecteur peut être reçu par le détecteur voisin. Cela peut mener à la falsification des valeurs mesurées et causer des commutations intempestives.
Une influence mutuelle peut être évitée en positionnant les détecteurs légèrement inclinés. Orientez les spots lumineux de façon à ce que leurs impacts soient les plus éloignés possible l'un de l'autre.
5.3.3 Orientation du détecteur en cas d'objet en mouvement
Le détecteur doit être installé de façon à ce que l'objet soit transporté dans la zone de détection du détecteur latéralement ou frontalement.
6 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique. ▶ Assurer l'alimentation selon TBTS, TBTP. OMHxxx : cULus, Supply Class 2

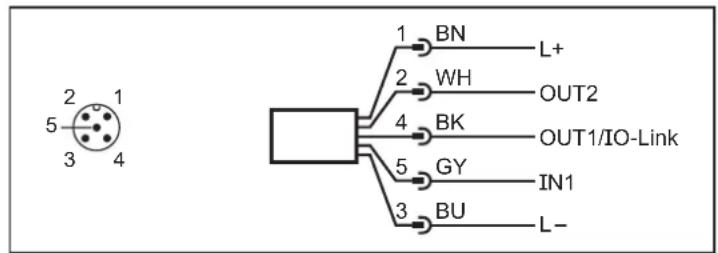

▶ Mettre l'installation hors tension. ▶ Raccorder l'appareil comme suit :
1 : L+ 2 : OUT2 : sortie de commutation 3 : L- 4 : OUT1 : sortie de commutation ou IO-Link 5 : IN1 : laser activé / désactivé
6.1 Commutation pnp/npn
Les broches 2 et 4 peuvent être commutées entre les logiques PNP et NPN.
Ce réglage ne peut pas être effectué pour des broches individuelles, mais s'applique simultanément à toutes les broches.
| PNP NPN | |
1 : L+ 2 : OUT2 : sortie de commutation 3 : L- 4 : OUT1 : sortie de commutation ou IO-Link 5 : IN1 : laser activé / désactivé

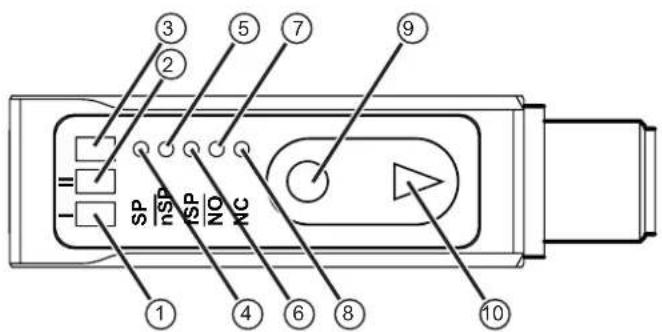

7 Éléments de service et d'indication
| 1 : 1x LED jaune État de commutation OUT1 | |
| 2 : 1x LED jaune Etat de commutation OUT2 | |
| 3 : 1x LED verte LED d'état | |
| 4 : 1x LED blanche [SP] = seuil de commutation pour la fonction d'hystérésis | |
| 5 : 1x LED blanche [nSP] = seuil de commutation proche pour la fonction fenêtre | |
| 6 : 1x LED blanche [fSP] = seuil de commutation éloigné pour la fonction fenêtre | |
| 7 : 1x LED blanche [NO] = fonction normalement ouvert (normally open) | |
| 8 : 1x LED blanche [NC] = fonction normalement fermé (normally closed) | |
| 9 : Bouton de programmation [●] Bouton Set | |
| 10 : Bouton de programmation [▼] Bouton de navigation |
7.1 États LED
| Comportement des LED | Description Action | |||
| OUT 1 LED | d'état OUT 2 | |||
| LED d'état allumée en verte | L'appareil est raccordé à l'alimentation en tension et est opérationnel | |||
| LED d'état allumée en verte, OUT 1 allumée en jaune | L'appareil est OK, la sortie de commutation OUT1 est activée | |||
| LED d'état allumée en verte, OUT 2 allumée en jaune | L'appareil est OK, la sortie de commutation OUT 2 est activée | |||
| LED d'état rouge clignotante (1Hz), OUT 1 jaune clignotante (4 Hz) | Court-circuit OUT 1Correction de défauts ( ☐ 25) | |||
| LED d'état rouge clignotante (1Hz), OUT 2 jaune clignotante (4 Hz) | Court-circuit OUT 2Correction de défauts ( ☐ 25) | |||
| LED d'état rouge clignotante (1 Hz) | Erreur (corrigible par l'opérateur)Correction de défauts ( ☐ 25) | |||
| LED d'état allumée en rouge | Erreur grave► Contacter le support ifm. Contact :www.ifm.com | |||
| LED d'état allumée en verte, OUT1 et OUT2 (8 Hz) clignotantes | Fonction [Find me] | |||
7.2 États LED des paramètres
| Comportement des LED | Description Action | |||
| SP nSP/fSP NO/NC | ||||
| Toutes les LED sont éteintes | L'appareil se trouve en mode Run. | |||
| [SP] et [NO]/[NC] allu-mées en blanche | L'appareil est en mode Info.La fonction hystérésis est activée. Le détecteur offre la fonction de commuta-tion normalement ouvert ou normale-ment fermé. | |||
| [nSP]/[fSP] et [NO]/[NC] allumées en blanche | L'appareil est en mode Info.La fonction fenêtre est activée. Le détec-teur offre la fonction de commutation normalement ouvert ou normalement fermé. | |||
8 Mise en service
Le détecteur nécessite un temps de chauffe ≥ 20 min. Les paramètres de performance spécifiés dans la fiche technique ne sont valables qu'après l'écoulement de ce temps de chauffe.
À la mise sous tension, l'appareil est mis en service. Après environ 3 secondes, l'appareil est disponible.
À la livraison, les paramètres sont mis aux réglages usine (→ Réglage usine ☐ 27).
De plus, l'appareil peut être paramétré via un logiciel de paramétrage IO-Link approprié.
9 Paramétrage
Le détecteur peut être paramétré via les boutons [●] et [▼], ainsi que via IO-Link.
Pendant le paramétrage, l'appareil reste en mode de fonctionnement interne. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que la modification soit validée.
La logique de sortie (PNP/NPN) ainsi que la sortie de commutation [OUT2] peuvent être réglées uniquement via IO-Link. À la livraison, la logique de sortie est réglée à PNP.
Le choix du signal de commande avec lequel le laser est désactivé s'effectue également via IO-Link.
9.1 Fonction hystérésis
Le seuil de commutation sélectionné [SP] est le seuil d'enclenchement. Le seuil de déclenchement est automatiquement réglé derrière le seuil de commutation [SP] par le détecteur. L'écart nominal entre le seuil d'enclenchement et le seuil de déclenchement est l'hystérésis. Celle-ci peut être réglée via IO-Link.
9.1.1 Paramétrage du seuil de commutation via les boutons de l'appareil
▶ Appuyer sur le bouton [●] pour quitter le mode Run. ▷ La LED pour [SP] est allumée en blanche. ▶ Positionner l'objet. Maintenir le bouton [●] appuyé pendant 2 secondes pour l'apprentissage de [SP]. ▷ La LED pour [SP] clignote deux fois (50 Hz). ▷ Le détecteur rentre au mode Run.
9.1.2 Paramétrage du seuil de commutation via io-link
▶ Appeler [Paramètres] > [SSC1.1 / SSC1.2]. ▶ Sélectionner [SSC1.1 Config. Mode / SSC1.2 Config. Mode]. ▶ Régler [Single point]. ▶ Sélectionner [SSC1.1 Param. SP1 / SSC1.2 Param. SP1]. ▶ Saisir [SP1] en mm.
De plus, le seuil de commutation peut être appris via des commandes d'apprentissage (commandes système).
▶ Appeler [Paramètres] > [Apprentissage]. ▶ Sélectionner [TI Select]. ▶ Sélectionner [SSC1.1] ou [SSC1.2]. (en fonction de la sortie qui doit être apprise) ▶ Sélectionner les commandes système correspondantes et effectuer la procédure d'apprentissage en cliquant sur les boutons.
9.1.3 Fonction hystérésis via io-link
L'hystérésis garantit un état de commutation de la sortie stable en cas de fluctuations de la valeur mesurée autour de la portée. Le seuil de commutation sélectionné [SP] est le seuil d'enclenchement. Le seuil de déclenchement est automatiquement réglé derrière le seuil de commutation [SP] par le détecteur. L'écart nominal entre le seuil d'enclenchement et le seuil de déclenchement est l'hystérésis.
L'hystérésis peut être réglée via IO-Link.
▶ Appeler [Paramètres] > [SSC1.1 / SSC1.2]. ▶ Sélectionner [SSC1.1 Config. Hyst / SSC1.2 Config. Hyst]. ▶ Saisir l'hystérésis en mm.
9.2 Fonction fenêtre
Pour les deux sorties (OUT1 / OUT2), il existe une possibilité de définir une fenêtre pour reconnaître l'objet.
Les seuils de commutation pour la fenêtre peuvent être réglés indépendamment les uns des autres et dans n'importe quel ordre.
Pour apprendre une fenêtre clairement définie, il faut toujours apprendre les deux seuils de commutation.
Si [nSP] > [fSP] a été appris, l'appareil effectue une inversion automatique des valeurs.
La condition nSP = fSP (dans IO-Link SP1 = SP2) n'est pas autorisée. Une distance minimale doit être garantie.
OMH550 : Distance minimale 2 mm
OMH552 : Distance minimale 7 mm
OMH554 : Distance minimale 10 mm
9.2.1 Paramétrage au moyen des boutons de l'appareil
▶ Appuyer sur le bouton [●] pour quitter le mode Run. ▶ La LED pour [SP] est allumée en blanche. ▶ Naviguer au moyen de [▼] vers [nSP] (seuil de commutation proche) ou [fSP] (seuil de commutation éloigné). ▶ La LED pour [nSP] / [fSP] est allumée en blanche. ▶ Positionner l'objet. Maintenir le bouton [●] appuyé pendant 2 secondes pour l'apprentissage de [nSP] / [fSP]. ▶ La LED pour [nSP] / [fSP] clignote deux fois (50 Hz). ▶ Le détecteur rentre au mode Run.
9.2.2 Paramétrage via IO-Link
Mode Window ( → ☐ 23)
▶ Appeler [Paramètres] > [SSC1.1 / SSC1.2]. ▶ Sélectionner [SSC1.1 Config. Mode / SSC1.2 Config. Mode]. ▶ Régler [Window]. ▶ Sélectionner [SSC1.1 Param. SP1 / SSC1.2 Param. SP1].
▶ Saisir [SP1] en mm. ▶ Sélectionner [SSC1.1 Param. SP2 / SSC1.2 Param. SP2]. ▶ Saisir [SP2] en mm.
De plus, la fenêtre peut être apprise via des commandes d'apprentissage (commandes système).
▶ Appeler [Paramètres] > [Apprentissage]. ▶ Sélectionner [TI Select]. ▶ Sélectionner [SSC1.1] ou [SSC1.2]. (en fonction de la sortie qui doit être apprise) ▶ Sélectionner les commandes système correspondantes et effectuer la procédure d'apprentissage en cliquant sur les boutons.
9.3 Fonction deux points (two point mode)
Pour les deux sorties (OUT1 / OUT2), il existe une possibilité de définir une zone de détection pour reconnaître l'objet. Il n'y a pas d'hystérésis.
La fonction est réglable uniquement via IO-Link.
Les seuils de commutation pour la fonction deux points (Two point mode) peuvent être réglés indépendamment les uns des autres. Il faut toujours régler les deux seuils de commutation.
9.3.1 Paramétrage via IO-Link
Mode Two Point ( → ☐ 24)
▶ Appeler [Paramètres] > [SSC1.1 / SSC1.2]. ▶ Sélectionner [SSC1.1 Config. Mode / SSC1.2 Config. Mode]. ▶ Régler [Two point]. ▶ Sélectionner [SSC1.1 Param. SP1 / SSC1.2 Param. SP1]. ▶ Saisir [SP1] en mm. ▶ Sélectionner [SSC1.1 Param. SP2 / SSC1.2 Param. SP2]. ▶ Saisir [SP2] en mm.
De plus, la zone de détection peut être apprise via des commandes d'apprentissage (commandes système).
▶ Appeler [Paramètres] > [Apprentissage]. ▶ Sélectionner [TI Select]. ▶ Sélectionner [SSC1.1] ou [SSC1.2]. (En fonction de la sortie qui doit être apprise.) ▶ Sélectionner les commandes système correspondantes et effectuer la procédure d'apprentissage en cliquant sur les boutons.
9.4.1 Paramétrage via IO-Link
▶ Appeler [Paramètres] > [Configuration de sortie]. ▶ Sélectionner [ou2]. ▶ Régler [SSC1.2].
9.5 Logique de sortie (PNP/NPN)
Régler la logique de sortie pour les entrées et sorties
9.5.1 Paramétrage via IO-Link
▶ Appeler [Paramètres] > [Réglages de base]. ▶ Sélectionner [P-n]. ▶ Régler [PnP] (commutation positive) ou [nPn] (commutation négative).
9.6.1 Paramétrage au moyen des boutons de l'appareil
▶ Appuyer sur le bouton [●] pour quitter le mode Run. ▶ La LED pour [SP] est allumée en blanche. ▶ Naviguer à l'aide de [▼] vers [NO] (normalement ouvert) ou [NC] (normalement fermé). ▷ La LED pour [NO] / [NC] est allumée en blanche. Maintenir le bouton [●] appuyé pendant 2 secondes pour régler [NO] / [NC]. ▷ La LED pour [NO] / [NC] clignote deux fois (50 Hz). ▷ Le détecteur rentre au mode Run.
9.6.2 Paramétrage via IO-Link
Appeler [Paramètres] > [SSC1.1] (OUT1) / [SSC1.2] (OUT2). ▶ Sélectionner [SSC1.1 Config. Logic] (OUT1) / [SSC1.2 Config. Logic] (OUT2). Régler [High active] (normalement ouvert) ou [Low active] (normalement fermé).
Verrouiller :
▶ Maintenir appuyés [●] et [▼] simultanément pendant 10 secondes. ▷ La LED d'état verte clignote (1 Hz). Après 10 secondes, la LED d'état verte clignote deux fois (50 Hz). ▷ Le détecteur est verrouillé et se remet en mode Run.
Déverrouiller :
Maintenir appuyés [●] et [▼] simultanément pendant 10 secondes. ▷ La LED d'état verte clignote (1 Hz). Après 10 secondes, la LED d'état verte clignote deux fois (50 Hz). ▷ Le détecteur est déverrouillé et se remet en mode Run.
Affichage du verrouillage de l'appareil :
▶ Appuyer sur [●] ou sur [▼]. ▷ La LED d'état verte s'éteint pendant 0,5 secondes. L'appareil passe en mode Run et la LED d'état verte est allumée à nouveau en permanence.
9.7.2 Paramétrage via IO-Link
Appeler [Paramètres] > [Réglages d'affichage]. ▶ Sélectionner [Loc]. Régler [Loc] pour verrouiller et [uLoc] pour déverrouiller.
Affichage du verrouillage de l'appareil :
▶ Appuyer sur [●] ou sur [▼]. ▷ La LED d'état verte s'éteint pendant 0,5 secondes. L'appareil passe en mode Run et la LED d'état verte est allumée à nouveau en permanence.
9.8 Affichage du réglage actuel (mode info)
▶ Appuyer sur le bouton [▼] pour passer en mode Info. Les LED s'allument pendant 2 secondes selon le réglage à [NO] / [NC] et à [SP] ou [nSP] / [fSP] pour indiquer si la fonction hystérésis ou fenêtre est réglée. ▷ Le détecteur rentre au mode Run.
9.9.1 Remise via les boutons de l'appareil
Déconnecter l'alimentation en tension. Maintenir appuyé [▼] et rétablir l'alimentation en tension. ▶ Rélâcher [▼] et appuyer [●]. La LED d'état verte clignote deux fois et confirme la remise aux réglages usine.
9.9.2 Remise via io-link
▶ Appeler [Paramètres] > [Réglages de base]. ▶ Cliquer sur la commande système [Réinitialiser l'application] ou [Back to box]. L'appareil est réinitialisé selon la méthode de remise sélectionnée.
Les deux commandes système réinitialisent l'appareil de manière différente.
[Réinitialiser l'application] : Les paramètres de l'application pour une technologie spécifique sont mis à des valeurs par défaut. Les paramètres d'identification restent inchangés. Un upload vers la mémoire de données du maître est effectué si cette option est activée dans la configuration du port du maître.
[Back-to-box] : Les paramètres de l'appareil sont remis aux réglages usine et la communication est bloquée jusqu'à la prochaine mise hors tension et sous tension. Remarque : Séparez l'appareil directement du port du maître.
9.10.1 Temporisation à l'enclenchement
Il est possible de régler une temporisation à l'enclenchement pour les deux sorties de commutation (0 à 10s).
▶ Appeler [Paramètres] > [SSC1.1 / SSC1.2]. ▶ Sélectionner [SSC1.1 / SSC1.2 Temporisation à l'enclenchement]. ▶ Saisir une temporisation à l'enclenchement entre 0 à 10s.
Pour régler une temporisation à l'enclenchement pour [SSC1.2], il faut d'abord activer cette sortie.
9.10.2 Temporisation au déclenchement
Il est possible de régler une temporisation au déclenchement pour les deux sorties de commutation (0 à 10s).
▶ Appeler [Paramètres] > [SSC1.1 / SSC1.2]. ▶ Sélectionner [SSC1.1 / SSC1.2 Temporisation au déclenchement]. ▶ Saisir une temporisation au déclenchement entre 0 à 10s.
Pour régler une temporisation au déclenchement pour [SSC1.2], il faut d'abord activer cette sortie.
9.10.3 Filtre
Réglage de la propriété du filtre par rapport à la vitesse de détection.
4 options sont disponibles.
• [HIGH] (détection lente, précision) • [MEdi] (standard) • [LOW] (détection moyenne, filtrage des impulsions parasites individuelles) • [OFF] (détection rapide, sans filtrage) ▶ Appeler [Paramètres] > [Signal]. ▶ Sélectionner [FILT]. ▶ Régler l'une des options.
9.10.4 Configuration du transmetteur
Réglage pour activer et désactiver l'unité émetteur.
4 options sont disponibles.
• [OFF / Eteint] (éteint en permanence) • [ON / Activé] (activé en permanence) • [On_ExtActive / Activation avec signal externe actif] (via l'entrée IN1 sur la broche 5) • [PDOut / Contrôlé par PDOut] (via la communication IO-Link PDOut)
▶ Appeler [Paramètres] > [Signal]. ▶ Sélectionner [Transmitte configuration]. ▶ Régler l'une des options.
L'état de fonctionnement de l'appareil peut être modifié à l'aide de données de contrôle-commande via IO-Link (PDOut).
En cas d'interruption de la communication (COMLOST), l'appareil reste dans le dernier état de fonctionnement réglé par des données de contrôle-commande valides (PDOut).
9.10.5 Compteur de commutation
Compte le nombre d'objets détectés.
Appeler [Paramètres] > [Sortie TOR 1 / Sortie TOR 2].
▶ Sélectionner [compteur SSC1.1 / compteur SSC1.2].
▶ Lire la valeur du compteur.
Le compteur peut être remis à zéro via la commande système [Remise à zéro du compteur]. Cette commande remet tous les compteurs à zéro.
▶ Appeler [Paramètres] > [Configuration compteur]. ▶ Cliquer sur la commande système [Remise à zéro du compteur]. Tous les compteurs (compteur de commutation et mémoire Lo / Hi) sont remis à zéro.
9.10.6 Modes de fonctionnement
Réglage de la vitesse d'évaluation.
3 options sont disponibles : • [Standard] • [Power] • [Speed]
• [Standard] • [Power] • [Speed]
▶ Appeler [Paramètres] > [Réglages de base].
▶ Sélectionner [Mode].
▶ Régler l'une des options.
| Mode de fonctionnement Vitesse Couleur de l'objet (noir) | |
| [Standard] ++ ++ | |
| [Power] + +++ | |
| [Speed] +++ + |
Dans le tableau, différentes applications sont pré-évaluées avec leurs modes de fonctionnement respectifs. L'échelle d'évaluation commence par « + » moins approprié et se poursuit jusqu'à « +++ » très approprié.
10.1 Réglage de la portée via io-link
Pour « Switchpoint Logic = 1 », « ON » et « OFF » sont inversés dans les graphiques.
SSC active : PDV ≥ SP1
SSC inactive : PDV ≤ SP1 + H
Normalement ouvert : (Switchpoint Logic = 0)
SP1 Seuil d'enclenchement
SP1 + H Seuil de déclenchement

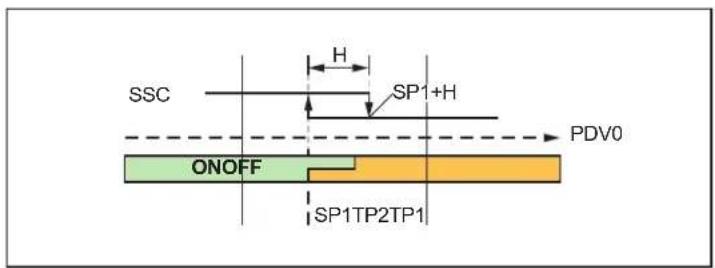

Normalement ouvert : (Switchpoint Logic = 0)
SP1 = √TP1*TP2 Seuil d'enclenchement
SP1 + H Seuil de déclenchement
Normalement ouvert : (Switchpoint Logic = 0)
SP1 Seuil d'enclenchement
SP2 + H Seuil de déclenchement

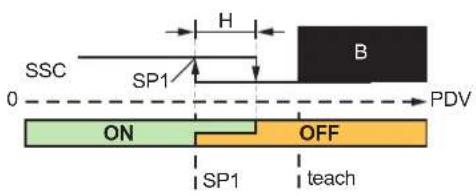

10.1.1.4 Suppression de l'arrière-plan

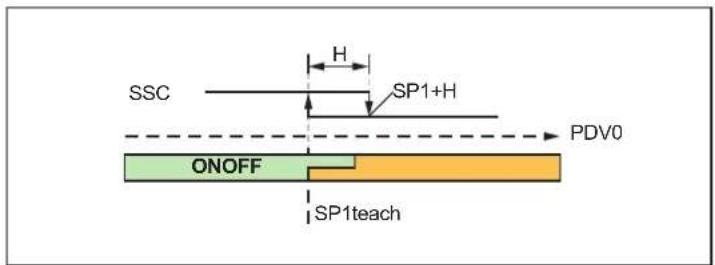

Normalement ouvert : (Switchpoint Logic = 0)
SP1 = teach - 2*H Seuil d'enclenchement
SP1 + H Seuil de déclenchement
SP : Seuil de commutation
H : Hystérésis
TP : Point d'apprentissage
B : Suppression de l'arrière-plan
Normalement ouvert : (Switchpoint Logic = 0)
SP1 Seuil d'enclenchement
SP1 + H Seuil de déclenchement
SP2 Fenêtre seuil de déclenchement
SP2 + H Fenêtre seuil d'enclenchement
Normalement ouvert : (Switchpoint Logic = 0)
SP1 = √TP1*TP2 Seuil d'enclenchement
SP1 = √TP1*TP2 Seuil de déclenchement
SP2 = √TP1*TP2 Fenêtre seuil de déclenchement
SP2 + H Fenêtre seuil d'enclenchement
Normalement ouvert : (Switchpoint Logic = 0)
SP1 Seuil de déclenchement
SP2 Seuil d'enclenchement
SP : Seuil de commutation
H : Hystérésis
TP : Point d'apprentissage
11 Correction de défauts
| Cause possible Solution | |
| Court-circuit sur la sortie de commutation OUT1 / OUT2 | ▸ Vérifier le câblage |
| Température ambiante trop élevée | ▸ Réduire la température ambiante |
| Tension d'alimentation en dehors de la spécification (→ fiche technique) | ▸ Adapter la tension d'alimentation |
Si l'appareil se comporte de manière inattendue ou incorrecte :
▶ Mettre l'appareil hors tension (redémarrage)
Rétablir l'état de livraison (via IO-Link)
Si les problèmes persistent :
▶ Contacter le support ifm à l'adresse www.ifm.com.
12 Entretien, réparation et élimination
Des détecteurs défectueux ne doivent être réparés que par le fabricant.
Dégager le panneau transparent situé devant la lentille de tout encrassement. S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur. ▶ Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.
Réglage usine
| Paramètres IO-Link | Fonction de paramètres | Plage de réglage Réglage usine Propre réglage | ||
| [P-n] Polarité de sortie [P] | NPN | [NPN] | PNP | |
| [Mode] Mode de fonctionnement | [Standard] [Power] [Speed] | Standard | Standard | |
| [SSC1.1 Param Sp1] Seuil de commutation 1 (3000 à 8000) * 0,01 (OMH550)(5000 à 20000) * 0,01 (OMH552)(500 à 5000) * 0,1 (OMH554) | 8000 (OMH550)20000 (OMH552)5000 (OMH554) | |||
| [SSC1.1 Param Sp2] Seuil de commutation 2 (3000 à 8000) * 0,01 (OMH550)(5000 à 20000) * 0,01 (OMH552)(500 à 5000) * 0,1 (OMH554) | 3000 (OMH550)5000 (OMH552)500 (OMH554) | |||
| [SSC1.1 Config Logic] Logique de sortie de commutation | 0 : [High actif]1 : [Low actif] | 0 | ||
| [SSC1.1 Config Mode] Modes de fonctionnement du seuil de com-mutation | 0 : [Désactivé]1 : [Single Point]2 : [Window]3 : [TwoPoint] | 1 | ||
| [SSC1.1 Config Hyst] Hystérésis (10 à 500) * 0,01 | (OMH550)(10 à 500) * 0,01 (OMH552)(10 à 500) * 0,1 (OMH554) | 20 (OMH550)20 (OMH552)20 (OMH554) | ||
| [SSC1.2 Param Sp1] Seuil de commutation 1 (3000 à 8000) * 0,01 (OMH550)(5000 à 20000) * 0,01 (OMH552)(500 à 5000) * 0,1 (OMH554) | 8000 (OMH550)2000 (OMH552)5000 (OMH554) | |||
| [SSC1.2 Param Sp2] Seuil de commutation 2 (3000 à 8000) * 0,01 (OMH550)(5000 à 20000) * 0,01 (OMH552)(500 à 5000) * 0,1 (OMH554) | 3000 (OMH550)5000(OMH552)500 (OMH554) | |||
| [SSC1.2 Config Logic] Logique de sortie de commutation | 0 : [High actif]1 : [Low actif] | 0 | ||
| [SSC1.2 Config Mode] Modes de fonctionnement du seuil de com-mutation | 0 : [Désactivé]1 : [Single Point]2 : [Window]3 : [TwoPoint] | 1 | ||
| [SSC1.2 Config Hyst] Hystérésis (10 à 500) * 0,01 | (OMH550)(10 à 500) * 0,01 (OMH552)(10 à 500) * 0,1 (OMH554) | 20 (OMH550)20 (OMH552)20 (OMH555) | ||
| [SSC1.1 Temporisation à l'enclenchement] | Temporisation à l'en-clenchement | (0 à 10000) * 0,001 0 | ||
| [SSC1.1 Temporisation au déclenchement] | Temporisation au dé-clenchement | (0 à 10000) * 0,001 0 | ||
| Paramètres IO-Link | Fonction de paramètres | Plage de réglage Réglage usine Propre réglage | |
| [SSC1.2 Temporisation à l'enclenchement] | Temporisation à l'enclenchement | (0 à 10000) * 0,001 0 | |
| [SSC1.2 Temporisation au déclenchement] | Temporisation au déclenchement | (0 à 10000) * 0,001 0 | |
| [FILT] Filtrage des valeurs de mesure | 0 : [OFF]1 : [LOW]2 : [Medi]3 : [HIGH] | 2 | |
| [Loc] Verrouillage pour éviter une manipulation externe | 0 : [Loc]1 : [uLoc] | 1 | |
| [ou2] Configuration de sortie 16 : [OFF] | 33 : [SSC2] | 16 | |
| [Configuration du transmetteur] | Commande de désactivation de l'émetteur | 0 : [Désactivé]1 : [Activé]3 : [On_ExtActive]4 : [PDOut] | 4 |
