Type de produit	Capteur photoélectrique (barrage)
Marque	IFM
Modèle	OL5011
Catégorie	Capteur photoélectrique
Tension d'alimentation	10-30 V DC
Type de sortie	PNP, NPN ou relais selon version
Courant de sortie max.	10 mA (sortie diagnostique)
Portée	Voir étiquette sur l'appareil
Fonctions principales	Détection sans contact d'objets, réglage de sensibilité pour objets statiques et mobiles, programmation de la fonction de sortie (NO/NF), sortie diagnostique d'erreur
Indicateurs LED	Verte (appareil opérationnel), jaune (sortie commutée), rouge (erreur ou court-circuit)
Raccordement	Bornier à vis amovible ou connecteur (selon version)
Montage	Sur équerre de fixation, orientation précise requise
Réglage	Par bouton-poussoir, programmation de sensibilité et inversion sortie
Entretien	Nettoyer les lentilles avec un chiffon doux, sans solvants ni produits agressifs
Protection électrique	Fusible miniature recommandé ; protection contre les courts-circuits
Température de fonctionnement	-25°C à +60°C
Degré de protection	IP67
Matériau du boîtier	Plastique
Poids approximatif	100 g
Dimensions approximatives	60 x 30 x 30 mm

FOIRE AUX QUESTIONS - OL5011 IFM

Comment raccorder électriquement le capteur OL5011 ?

Mettez l'installation hors tension avant tout raccordement. Utilisez le bornier à vis amovible ou le connecteur selon la version. Respectez le schéma de câblage fourni (broches L+, L-, sortie, etc.). Après raccordement, encliquetez le bornier et vérifiez le bon fonctionnement.

Comment régler la sensibilité pour des objets statiques ?

Appuyez sur le bouton-poussoir pendant environ 2 secondes jusqu'à ce que la LED rouge clignote. Placez l'objet dans le faisceau et appuyez une fois. Retirez l'objet et appuyez une nouvelle fois. La LED verte s'allume pour confirmer le réglage.

Que signifient les différentes LED sur le capteur ?

LED verte allumée : appareil opérationnel. LED jaune allumée : sortie commutée. LED rouge allumée : erreur de détection (mauvais réglage, lentilles sales, etc.). LED jaune et rouge clignotent alternativement à 2 Hz : court-circuit de sortie ; à 1 Hz : erreur interne.

Comment changer la fonction de sortie de NF à NO (ou inversement) ?

Appuyez sur le bouton-poussoir pendant environ 10 secondes jusqu'à l'extinction de toutes les LED. La sortie change alors de normalement fermé (NF) à normalement ouvert (NO), ou vice versa. Après l'opération, la LED verte se rallume.

Que faire si le capteur ne détecte pas correctement les objets ?

Vérifiez l'alignement de l'émetteur et du récepteur, nettoyez les lentilles avec un chiffon doux, et refaites un réglage de sensibilité. Si le problème persiste, contrôlez la tension d'alimentation et l'état du câblage. Une LED rouge allumée indique une erreur de détection.

Comment nettoyer les lentilles du capteur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs qui pourraient endommager les lentilles en plastique. Un nettoyage régulier évite les fausses détections.

Quelle est la portée maximale du capteur OL5011 ?

La portée (r) est indiquée sur l'étiquette de l'appareil. Elle varie selon le modèle. Consultez la notice pour la valeur exacte. Une orientation précise de l'émetteur et du récepteur est nécessaire pour atteindre la portée optimale.

Peut-on utiliser ce capteur pour détecter des objets transparents ?

Oui, grâce au réglage de sensibilité. En mode programmation, vous pouvez ajuster la sensibilité en présence de l'objet transparent et sans objet. Si le réglage échoue (LED rouge clignote), le contraste est insuffisant.

Quelle est la tension d'alimentation recommandée ?

Le capteur fonctionne en courant continu (DC) de 10 à 30 V. Pour les versions AC/DC (relais), la tension peut être de 24-240 V AC/DC. Vérifiez l'étiquette de votre appareil.

Comment monter correctement le capteur ?

Fixez le récepteur (OLE-...) et l'émetteur (OLS-...) sur des équerres de fourniture. Orientez l'émetteur en direction du récepteur. Une orientation précise est essentielle pour une portée optimale. Évitez les sources lumineuses parasites.

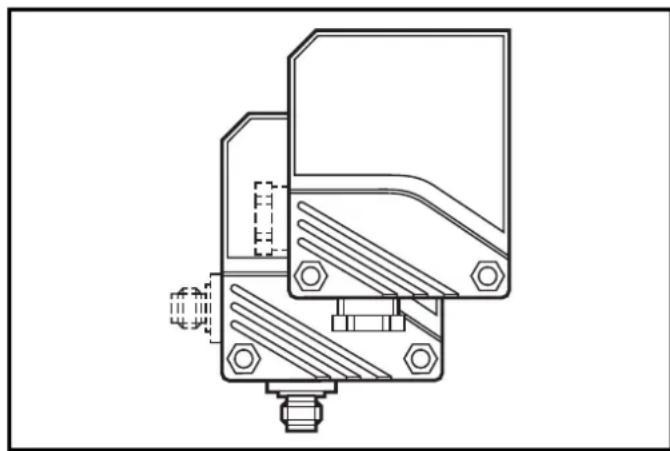

MODE D'EMPLOI OL5011 IFM

efector200®

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objects et des matières sans contact et indiquent leur présence par un signal de commutation.

Portée (r) : voir l'étiquette.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.

Raccordement: voir page 17/18 ou l'étiquette de la cellule.

Charge de la sortie diagnostique (fc output): 10mA maxi.

Pour les appareils avec presse-étoupe, le raccordement est effectué par un bornier amovible ayant des vis en dessous du bornier. Après le raccordement des fils, le bornier doit de nouveau être encliqueté.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié.

Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

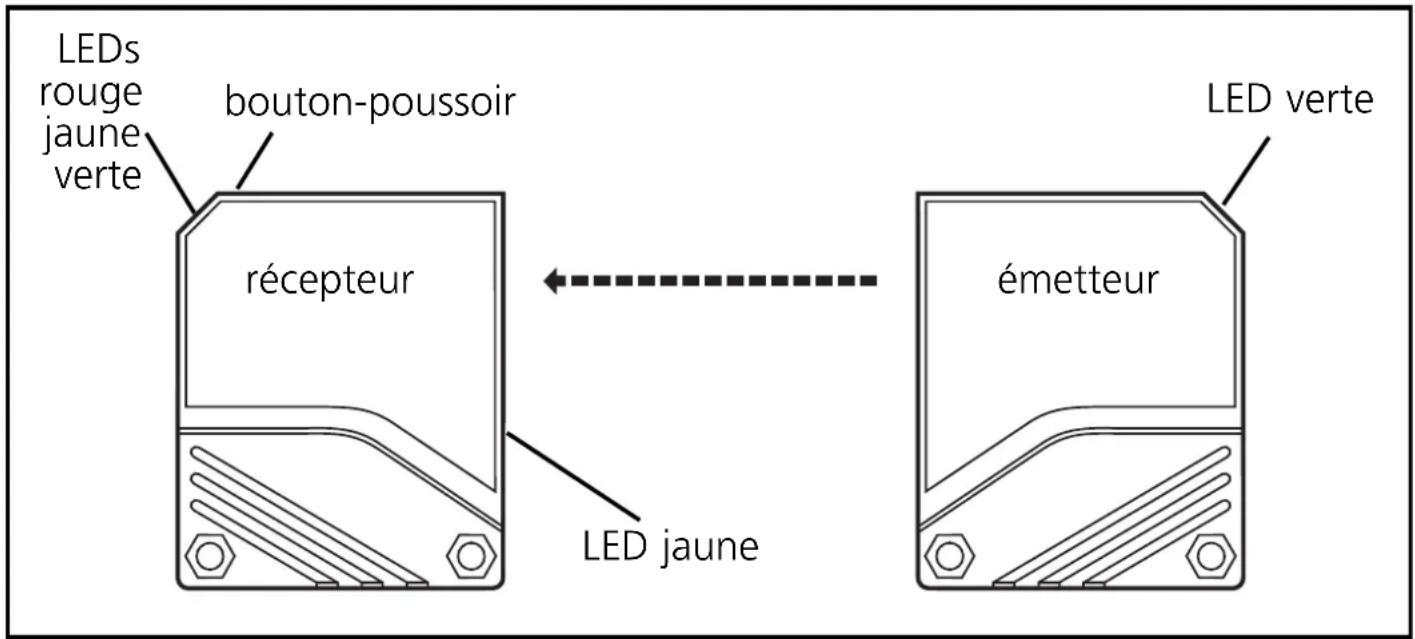

Montage

LEDs rouge jaune verte bouton-poussoir récepteur LED jaune Émetteur LED verte

Monter le récepteur (forme OLE-...) avec l'équerre de fixation.

Orienter l'émetteur (forme OLS-...) en direction du récepteur et le fixer de la même manière.

Portée optimale seulement avec orientation précise.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

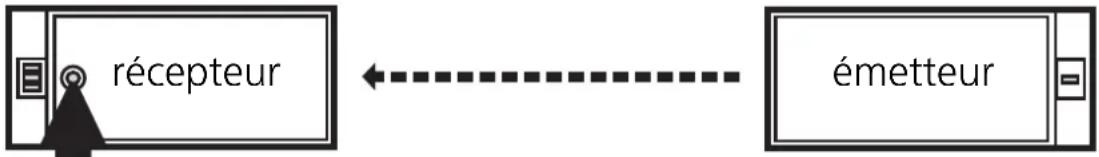

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.

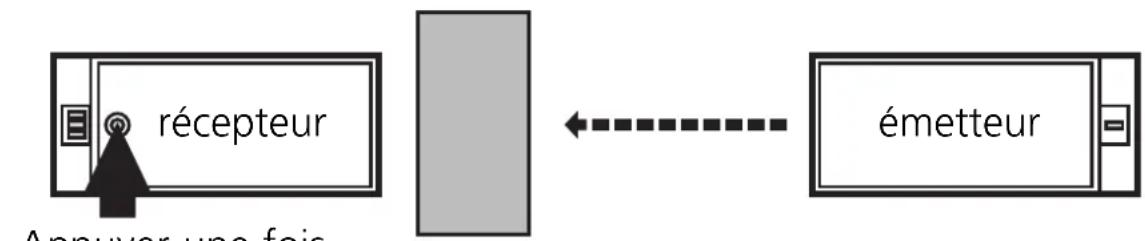

2	Régler la sensibilitéavecl’objet.Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

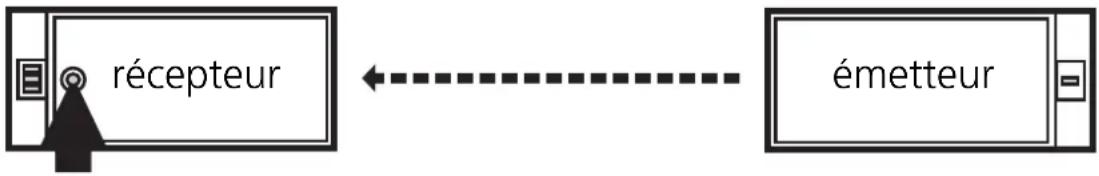

3	Régler la sensibilité sans objet.Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s,après env. 3s la LED verte s’allume.La cellule est réglée et elle est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : régler d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

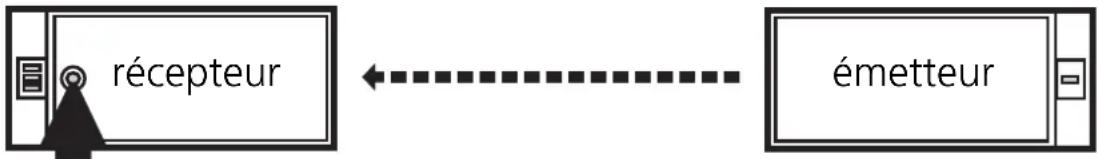

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique.
2
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

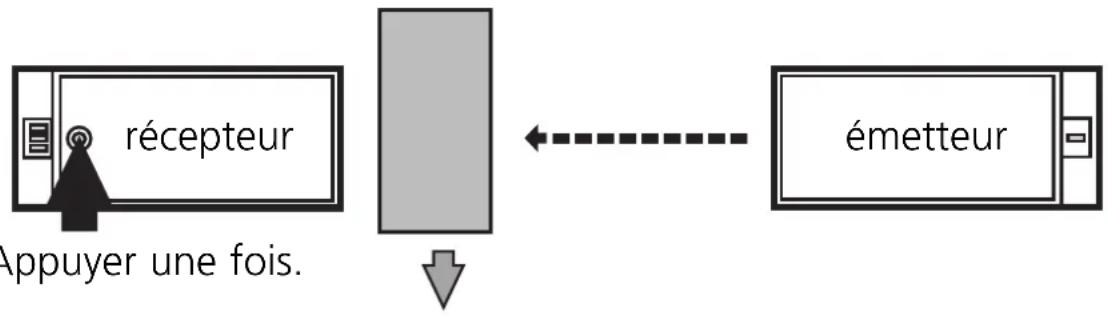

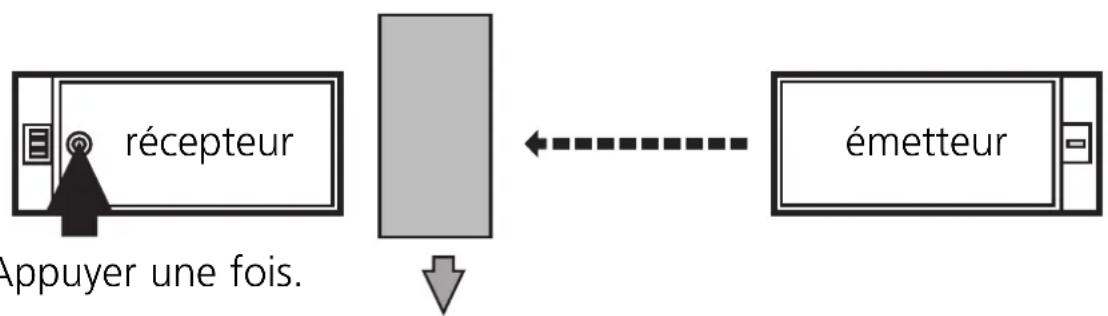

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique.
	Les LED jaune et verte s’éteignent pendant env. 1s, après env. 3s la LED verte s’allume.La cellule est réglée et elle est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1). - Interrompre le faisceau. - Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Programmation de la fonction de sortie

Appuyer pendant env. 10s jusqu'à ce que toutes les LED s'éteignent.

[HAST]

La LED rouge commence à clignoter rapidement après 2s. Ensuite les LED jaune et verte clignotent alternativement. Après 8s toutes les LED s'éteignent, la sortie a changé de NF à NO (ou vice versa).

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par la sortie diagnostique.

LED verte allumée	L’appareil est operationnel.
LED jaune allumée	La sortie est commutée.
LED rouge allumée	Erreur lors de la détection de l’objet, par ex. mauvais réglage, encrassement des lentilles.
LED jaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits. Clignotent alternativement, 1Hz: erreur interne (sortie pas commutée).

La sortie diagnostique

(pour les cellules avec tension d'alimentation DC)

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

Détecteur avec boîte de raccordement

Détecteur avec connecteur

Détecteur avec boîte de raccordement

Détecteur avec connecteur

Détecteur avec boîte de raccordement

Détecteur avec boîte de raccordement

Détecteur avec connecteur

Détecteur avec boîte de raccordement
