OL5011 - Fotoelektrischer Sensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Fotoelektrischer Sensor (Lichtschranke)
Marke	IFM
Modell	OL5011
Kategorie	Fotoelektrischer Sensor
Versorgungsspannung	10-30 V DC
Ausgangstyp	PNP, NPN oder Relais je nach Version
Max. Ausgangsstrom	10 mA (Diagnoseausgang)
Reichweite	Siehe Etikett am Gerät
Hauptfunktionen	Berührungslose Objekterkennung, Einstellung der Empfindlichkeit für statische und bewegte Objekte, Programmierung der Ausgangsfunktion (NO/NC), Diagnose-Ausgang für Fehler
LED-Anzeigen	Grün (Gerät betriebsbereit), Gelb (Ausgang geschaltet), Rot (Fehler oder Kurzschluss)
Anschluss	Abnehmbare Schraubklemme oder Stecker (je nach Version)
Montage	An Montagewinkel, präzise Ausrichtung erforderlich
Einstellung	Über Drucktaster, Programmierung der Empfindlichkeit und Ausgangsumkehr
Wartung	Reinigen Sie die Linsen mit einem weichen Tuch, ohne Lösungsmittel oder aggressive Mittel
Elektrischer Schutz	Miniatursicherung empfohlen; Kurzschlussschutz
Betriebstemperatur	-25°C bis +60°C
Schutzart	IP67
Gehäusematerial	Kunststoff
Ungefähres Gewicht	100 g
Ungefähre Abmessungen	60 x 30 x 30 mm

Häufig gestellte Fragen - OL5011 IFM

Wie schließe ich den Sensor OL5011 elektrisch an?

Schalten Sie die Anlage vor dem Anschluss spannungsfrei. Verwenden Sie die abnehmbare Schraubklemme oder den Stecker je nach Version. Beachten Sie den beiliegenden Schaltplan (Pins L+, L-, Ausgang usw.). Nach dem Anschluss rasten Sie die Klemme ein und überprüfen Sie die einwandfreie Funktion.

Wie stelle ich die Empfindlichkeit für statische Objekte ein?

Drücken Sie den Drucktaster etwa 2 Sekunden lang, bis die rote LED blinkt. Platzieren Sie das Objekt im Strahl und drücken Sie einmal. Entfernen Sie das Objekt und drücken Sie erneut. Die grüne LED leuchtet zur Bestätigung der Einstellung.

Was bedeuten die verschiedenen LEDs am Sensor?

Grüne LED leuchtet: Gerät betriebsbereit. Gelbe LED leuchtet: Ausgang geschaltet. Rote LED leuchtet: Erkennungsfehler (falsche Einstellung, verschmutzte Linsen usw.). Gelbe und rote LED blinken abwechselnd mit 2 Hz: Ausgangskurzschluss; mit 1 Hz: interner Fehler.

Wie ändere ich die Ausgangsfunktion von NC auf NO (oder umgekehrt)?

Drücken Sie den Drucktaster etwa 10 Sekunden lang, bis alle LEDs erlöschen. Der Ausgang wechselt dann von Schließer (NC) auf Öffner (NO) oder umgekehrt. Nach dem Vorgang leuchtet die grüne LED wieder.

Was tun, wenn der Sensor Objekte nicht richtig erkennt?

Überprüfen Sie die Ausrichtung von Sender und Empfänger, reinigen Sie die Linsen mit einem weichen Tuch und führen Sie eine erneute Empfindlichkeitseinstellung durch. Wenn das Problem weiterhin besteht, überprüfen Sie die Versorgungsspannung und den Zustand der Verkabelung. Eine leuchtende rote LED weist auf einen Erkennungsfehler hin.

Wie reinige ich die Linsen des Sensors?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel oder scheuernde Mittel, die die Kunststofflinsen beschädigen könnten. Regelmäßige Reinigung verhindert Fehlerkennungen.

Was ist die maximale Reichweite des Sensors OL5011?

Die Reichweite (r) ist auf dem Etikett des Geräts angegeben. Sie variiert je nach Modell. Konsultieren Sie die Bedienungsanleitung für den genauen Wert. Eine präzise Ausrichtung von Sender und Empfänger ist erforderlich, um die optimale Reichweite zu erreichen.

Kann dieser Sensor zur Erkennung transparenter Objekte verwendet werden?

Ja, dank der Einstellung der Empfindlichkeit. Im Programmiermodus können Sie die Empfindlichkeit bei Vorhandensein des transparenten Objekts und ohne Objekt anpassen. Wenn die Einstellung fehlschlägt (rote LED blinkt), ist der Kontrast unzureichend.

Was ist die empfohlene Versorgungsspannung?

Der Sensor arbeitet mit Gleichstrom (DC) von 10 bis 30 V. Bei AC/DC-Versionen (Relais) kann die Spannung 24-240 V AC/DC betragen. Überprüfen Sie das Etikett Ihres Geräts.

Wie montiere ich den Sensor richtig?

Befestigen Sie den Empfänger (OLE-...) und den Sender (OLS-...) an mitgelieferten Montagewinkeln. Richten Sie den Sender auf den Empfänger aus. Eine präzise Ausrichtung ist für eine optimale Reichweite entscheidend. Vermeiden Sie Störlichtquellen.

BEDIENUNGSANLEITUNG OL5011 IFM

Einweglichtschranke OL

Bestimmungsgemäße Verwendung

Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typenschild.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 17/18 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

Bei Geräten mit Verschraubung wird der Anschluß über einen herausnehmbaren Klemmenblock mit Schraubklemmen hergestellt (Schrauben auf der Unterseite des Klemmenblocks).

Nach Anschluß der Leitungen muß der Klemmenblock wieder eingera- stet werden.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Montage

Befestigen Sie den Empfänger (Typbezeichnung OLE-..) mit Hilfe einer Montagehalterung.

Richten Sie den Sender (Typbezeichnung OLS-...) auf den Empfänger aus und befestigen Sie ihn.

Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.

Wichtig! Inbetriebnahme

Die Einweglichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf max. Reichweite eingestellt. Dies bedeutet, daß die Einweglichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

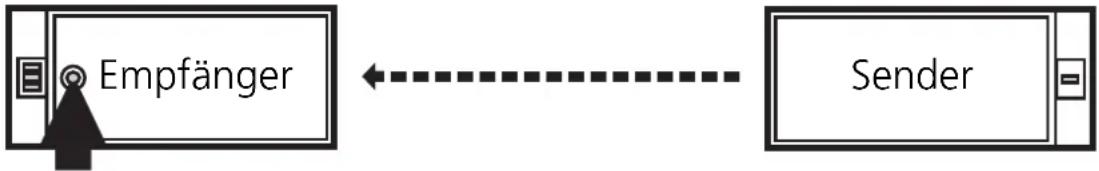

1	Gerät in den Programmiermodus schalten.
	Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

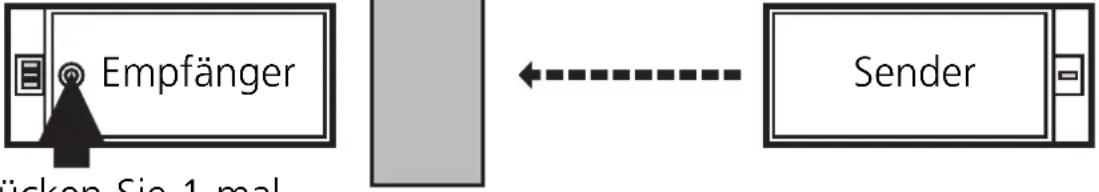

2	EmpfindlichkeitmitObjekt einstellen.
	Drucken sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.

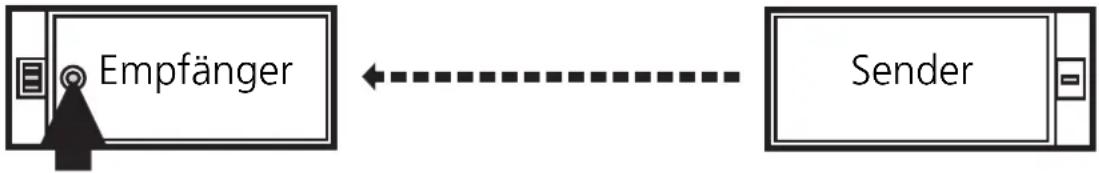

3	Empfindlichkeit ohne Objekt einstellen.
	Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s, nach ca. 3s leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

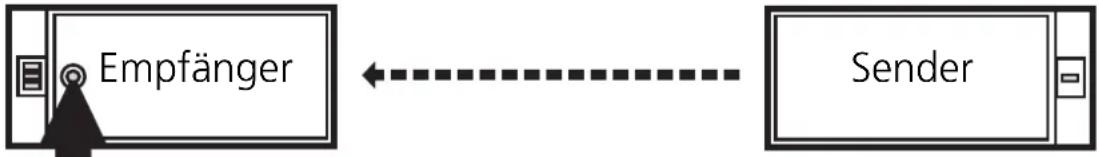

1	Gerät in den Programmiermodus schalten.
	Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

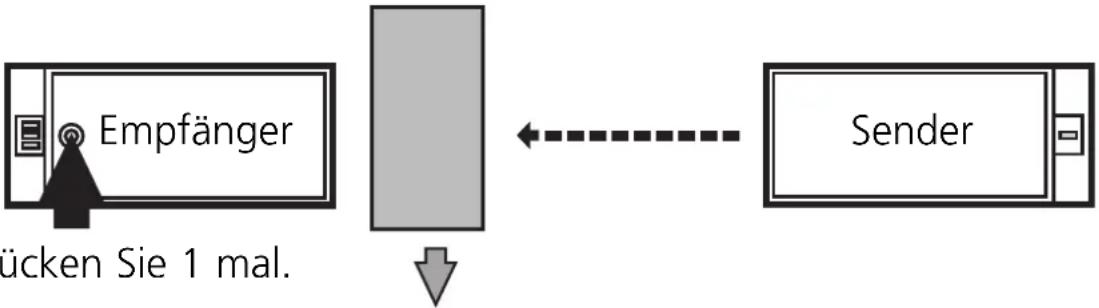

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.

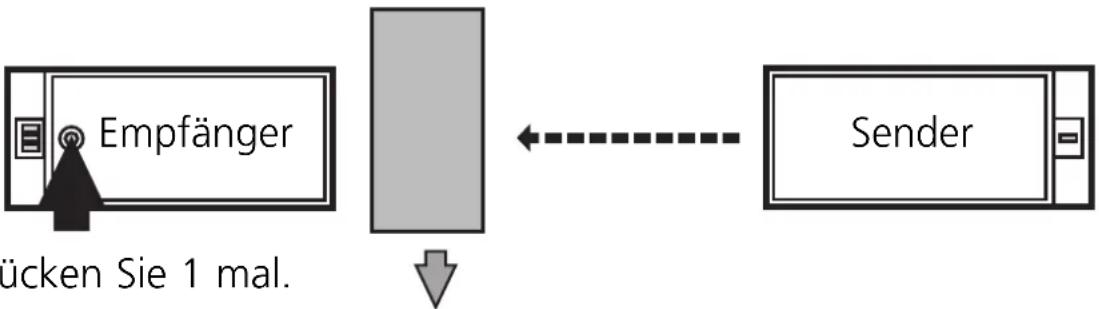

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, nach ca. 3s leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über. Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Unterbrechen Sie den Lichtstrahl
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Programmieren der Ausgangsfunktion

Drücken Sie 10s lang.

Die rote LED beginnt nach 2s schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel. Nach 8s erlöschen alle LEDs, die Ausgangsfunktion hat von Hellschaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontrollausgang.

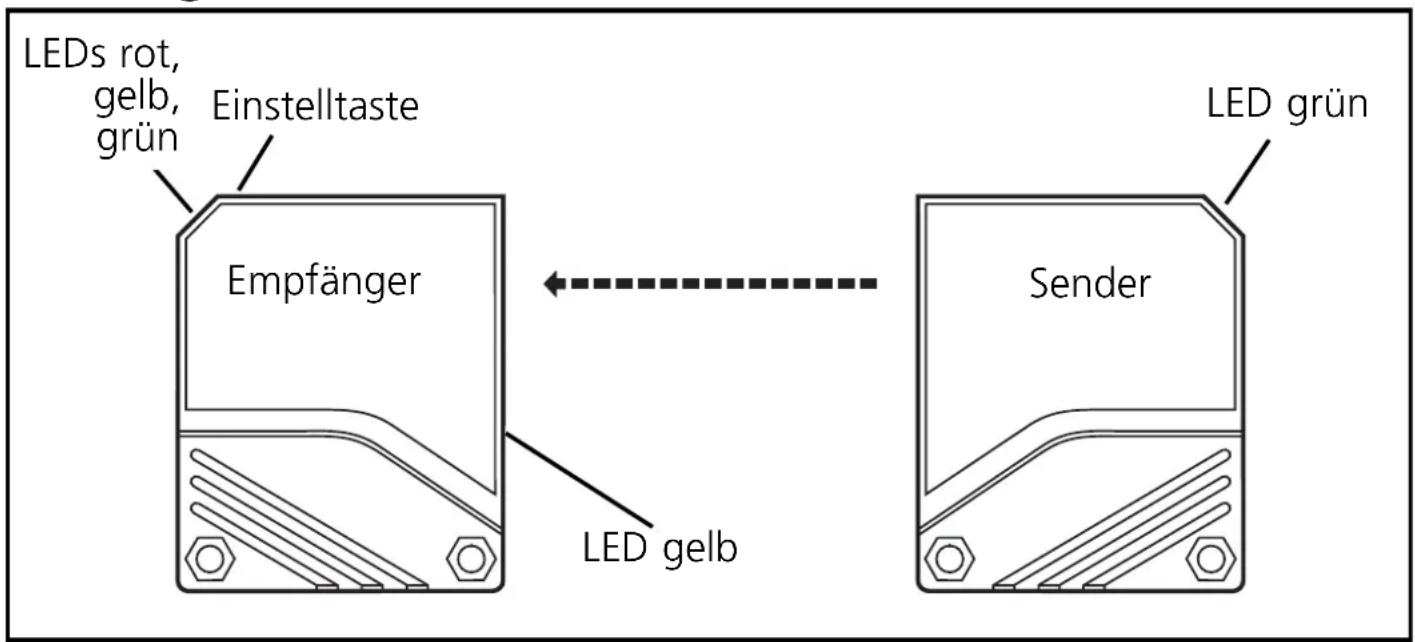

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

(nur bei Geräten mit DC Spannungsversorgung)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objekterkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung sofort; wird nur durch Ausschalten und erneutes Einschalten der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei. Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.

Sensor mit Anschlußklemmen

Sensor mit Steckverbindung

Sensor mit Anschlußklemmen

Sensor mit Steckverbindung

Sensor mit Anschlußklemmen

Anschlußschema / Wiring / Schéma de branchement

Sensor mit Anschlußklemmen

Sensor mit Steckverbindung

Sensor mit Anschlußklemmen
