BEDIENUNGSANLEITUNG OL5002 IFM

Reflexlichtschranke OL

Retro-reflective sensor OL

Système réflex OL

Bestimmungsgemäße Verwendung

In Verbindung mit Tripelspiegel oder Reflexfolie erfaßt die Reflexlichtschranke berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typaufkleber (Wert bezogen auf Tripelspiegel mit ∅80mm).

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz, WH = weiß.

Programmieren der Ausgangsfunktion durch Einstelltaste (s. Seite 6).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

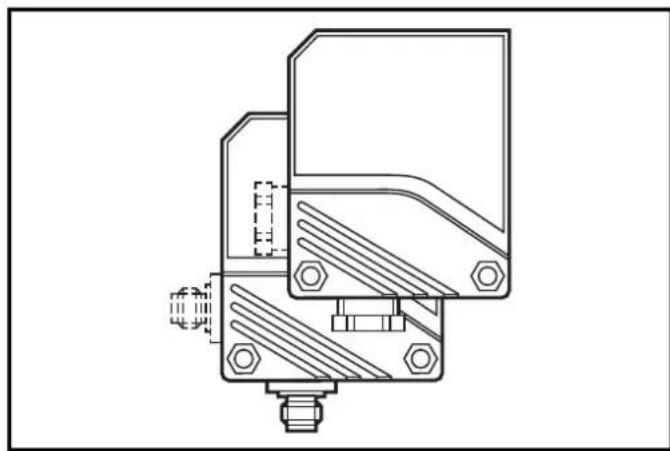

Bei Geräten mit Verschraubung wird der Anschluß über einen herausnehmbaren Klemmenblock mit Schraubklemmen hergestellt (Schrauben auf der Unterseite des Klemmenblocks).

Nach Anschluß der Leitungen muß der Klemmenblock wieder eingera- stet werden.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Montage

Befestigen Sie Tripelspiegel oder Reflexfolie. Richten Sie die Reflexlichtschranke darauf aus und befestigen Sie sie mit Hilfe einer Montagehalterung; der Lichtfleck muß den Tripelspiegel treffen.

Maximale Reichweite nur bei genauer Ausrichtung.

Wichtig! Inbetriebnahme

Die Reflexlichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf max. Reichweite eingestellt. Dies bedeutet, daß die Reflexlichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

1	Gerät in den Programmiermodus schalten. Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	EmpfindlichkeitmitObjekt einstellen.
	Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.
3	Empfindlichkeit ohne Objekt einstellen.
	Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,nach ca. 3s leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

1	Gerät in den Programmiermodus schalten.
	Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

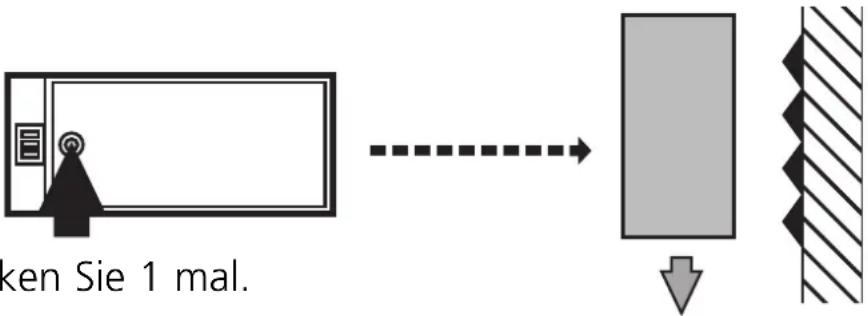

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.Drücl
	LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.

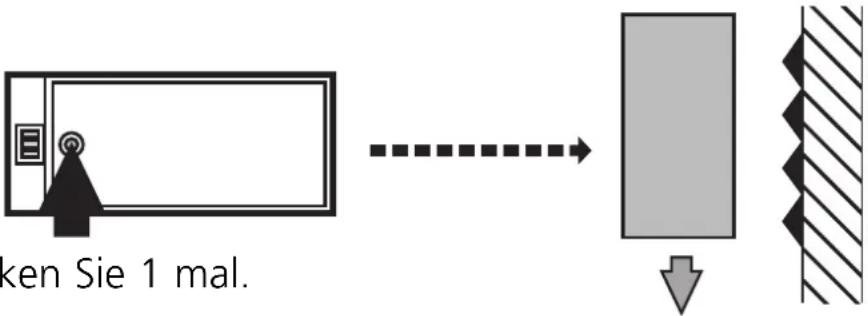

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.Drücl
	LEDs gelb und grün verlöschen für ca. 1s,nach ca. 3s leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über. Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Programmieren der Ausgangsfunktion

Drücken Sie 10s lang.

Die rote LED beginnt nach 2s schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel. Nach 8s erlöschen alle LEDs, die Ausgangsfunktion hat von Hellschaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

Betrieb

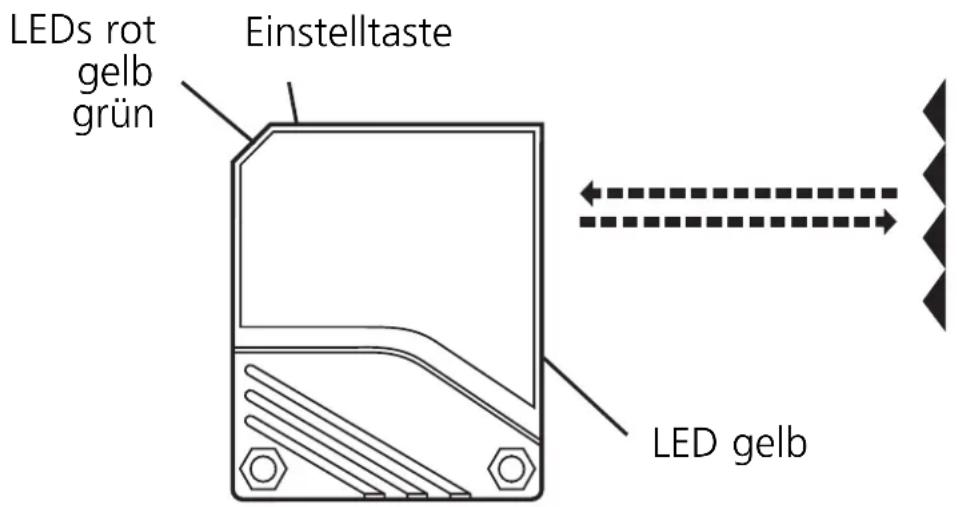

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontrollausgang

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDsgelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

(nur bei Geräten mit DC Spannungsversorgung)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objekterkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung sofort; wird nur durch Ausschalten und erneutes Einschalten der Betriebsspannung zurückgesetzt

Wartung

Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei. Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.

Anschlußschema / Wiring / Schéma de branchement

DC PNP

Sensor mit Anschlußklemmen

Sensor mit Steckverbindung

Sensor mit Anschlußklemmen

Sensor mit Steckverbindung

Sensor mit Anschlußklemmen
