BEDIENUNGSANLEITUNG OL5022 IFM

Reflexlichtschranke OL Laser

Retro-reflective sensor OL laser

Bestimmungsgemäße Verwendung

In Verbindung mit Tripelspiegel oder Reflexfolie erfaßt die Reflexlichtschranke berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typaufkleber (Wert bezogen auf Tripelspiegel mit ∅ 80mm).

Stark fokussierte Geräte erfassen sehr kleine Objekte. Daher müssen Sie einen geeigneten Tripelspiegel verwenden (z. B. E20722).

Sichtbares Laserlicht; Laserschutzklasse 2.

Nicht in den Laserstrahl blicken!

Die beigelegten Aufkleber (Warnhinweis Laser) müssen in unmittelbarer Nähe des Geräts angebracht werden.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (siehe Seite 17 oder Typenschild).

Programmieren der Ausgangsfunktion siehe Seite 6.

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

Montage und Justage

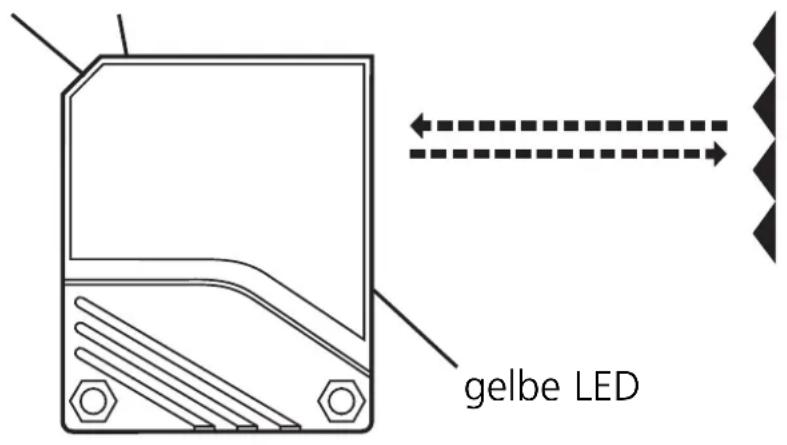

LEDs rot, gelb, grün Einstelltaste

Befestigen Sie Tripelspiegel oder Reflexfolie. Richten Sie die Reflexlichtschranke darauf aus und befestigen Sie sie mit Hilfe einer Montagehalterung; der Lichtfleck muß den Tripelspiegel treffen.

Maximale Reichweite nur bei genauer Ausrichtung.

Achtung: Richten Sie den Lichtstrahl nicht auf die Befestigungsschraube des Tripelspiegels aus.

Befestigen Sie das Gerät so, daß sich die Einbaulage nicht verändern kann (vermeiden Sie insbesondere starke Vibrationen!).

Lasergeräte mit sehr kleinem Lichtfleck-Duchmesser sind stark fokussiert; geringste Veränderungen der Einbaulage können daher zur Dejustage führen.

Justierhilfe:

Zur Erleichterung der Justage wird während der Einstellung die Intensität des Lichtflecks erhöht und dadurch deutlich sichtbar. Im Betriebsmodus (Nach Schritt 3 der Einstellungen) wird das Sendlicht wieder auf auf normale Intensität zurück gesetzt.

Wichtig! Inbetriebnahme

Die Reflexlichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf max. Reichweite eingestellt. Dies bedeutet, daß die Reflexlichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

1	Gerät in den Programmiermodus schalten. Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.
2	EmpfindlichkeitmitObjekt einstellen. Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.

3	Empfindlichkeit ohne Objekt einstellen. ← Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s, danach leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

1	Gerät in den Programmiermodus schalten. ← Drücken Sie ca. 2s, bis die rote LED blir
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.
2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken→Sie 1 mal. →
	LEDs gelb und grün verlöschen für ca. 1s, danach leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Programmieren der Ausgangsfunktion

Drücken Sie 10s lang.

Die rote LED beginnt nach 2s schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel.Nach 8s erlöschen alle LEDs, die Ausgangsfunktion hat von Hell-schaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen.
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

• Schaltet bei Störung der Objekterfassung (mangelhafte Objekterkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung sofort; wird nur durch Ausschalten und erneutes Einschalten der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.

Anschlußschema / Wiring / Schéma de branchement

DC PNP
