OJ5193 - Fotoelektrischer Sensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Photoelektrischer Sensor
Marke	IFM
Modell	OJ5193
Kategorie	Photoelektrischer Sensor
Technologie	Direktreflexionssystem mit Hintergrundausblendung
Versorgungsspannung	10-30 V DC
Stromaufnahme	< 50 mA
Ausgang	PNP oder NPN, NO/NC programmierbar
Reichweite	Bis zu 200 mm auf Weiß (gemäß Etikett)
Anschluss	4 Adern (BN, BU, BK, WH)
LED-Anzeigen	Grün (Betrieb), Gelb (Ausgang), Rot (Programmierung/Fehler)
Programmierung	Über Taster oder Programmierdraht (Pin 2)
Elektronische Verriegelung	Ja, durch Aktivierung des Programmierdrahts 15-20 s
Schutz	Kurzschluss, Verpolung
Betriebstemperatur	-25 °C bis 55 °C
Gehäusematerial	ABS
Abmessungen	ca. 50 x 30 x 20 mm
Gewicht	ca. 50 g
Montage	Mit Befestigungsclip oder seitlichen Löchern
Wartung	Linsen mit einem weichen Tuch reinigen

Häufig gestellte Fragen - OJ5193 IFM

Wie schließe ich den Sensor OJ5193 an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie die Adern an: BN (braun) an L+, BU (blau) an L-, BK (schwarz) an den Ausgang, WH (weiß) für die Programmierung. Der Ausgang ist je nach Modell PNP oder NPN.

Wie programmiere ich den Ausgang NO oder NC?

Drücken Sie den Taster für ca. 10 s, bis alle LEDs erlöschen. Der Ausgang wechselt von NO zu NC (oder umgekehrt).

Wie stelle ich den Sensor zur Erkennung eines statischen Objekts ein?

1. Drücken Sie den Taster 2 s, um in den Programmiermodus zu gelangen (rote LED blinkt, dann blinken gelbe und grüne LED). 2. Platzieren Sie das Objekt und drücken Sie einmal. 3. Entfernen Sie das Objekt (Hintergrund innerhalb der Reichweite) und drücken Sie einmal. Die grüne LED leuchtet, die Einstellung ist abgeschlossen.

Was tun, wenn die Einstellung fehlschlägt?

Wenn nach Schritt 3 die rote LED für 2 s blinkt, ist die Einstellung fehlgeschlagen. Der Sensor kehrt ohne Änderung in den Betriebsmodus zurück. Überprüfen Sie Ausrichtung und Abstand.

Wie stelle ich die maximale Reichweite ein?

Richten Sie im Programmiermodus den Sensor ohne Objekt und Hintergrund aus (Abstand > max. Reichweite). Drücken Sie zweimal den Taster (Schritte 2 und 3), um die maximale Reichweite einzustellen.

Wie aktiviere ich die elektronische Verriegelung?

Schließen Sie den Programmierdraht (WH) für 15 bis 20 s an L+ (PNP) oder L- (NPN) an. Wiederholen Sie den Vorgang zum Entriegeln.

Was bedeuten die LEDs?

Grüne LED leuchtet: Gerät betriebsbereit. Gelbe LED leuchtet: Ausgang geschaltet. Gelbe + rote LED blinken abwechselnd mit 2 Hz: Kurzschluss; mit 1 Hz: interner Fehler.

Wie reinige ich den Sensor?

Entfernen Sie Verschmutzungen von den Linsen mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden Reinigungsmittel.

Welche Montagearten sind möglich?

Front- oder Seitenmontage. Verwenden Sie den mitgelieferten Befestigungsclip oder die seitlichen Löcher. Richten Sie den Sensor senkrecht zum Objekt aus, um eine optimale Reichweite zu erzielen.

Welche Versorgungsspannung wird benötigt?

Der Sensor arbeitet mit Gleichspannung (DC) von 10 bis 30 V. Schließen Sie L+ (braun) und L- (blau) an eine geeignete Quelle an.

BEDIENUNGSANLEITUNG OJ5193 IFM

Reflexlichttaster mit Hintergrundausblendung OJH Diffuse reflection sensor with background suppression OJH

Bestimmungsgemäße Verwendung

Der Reflexlichttaster erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Tastweite (r): siehe Typaufkleber (Wert bezogen auf weißes Papier 200mm x 200mm).

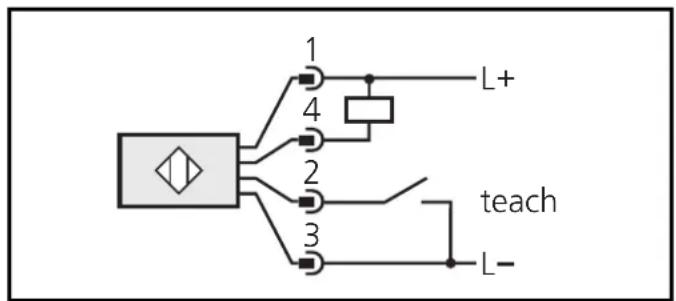

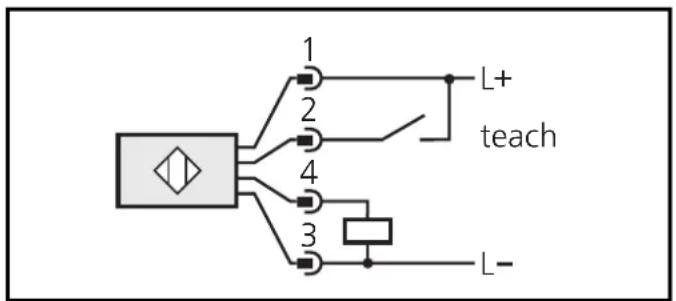

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an.

DC PNP DC NPN

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz, WH = weiß.

Programmieren der Ausgangsfunktion durch Einstelltaste oder Teach Leitung (s. Seite 6).

Montage

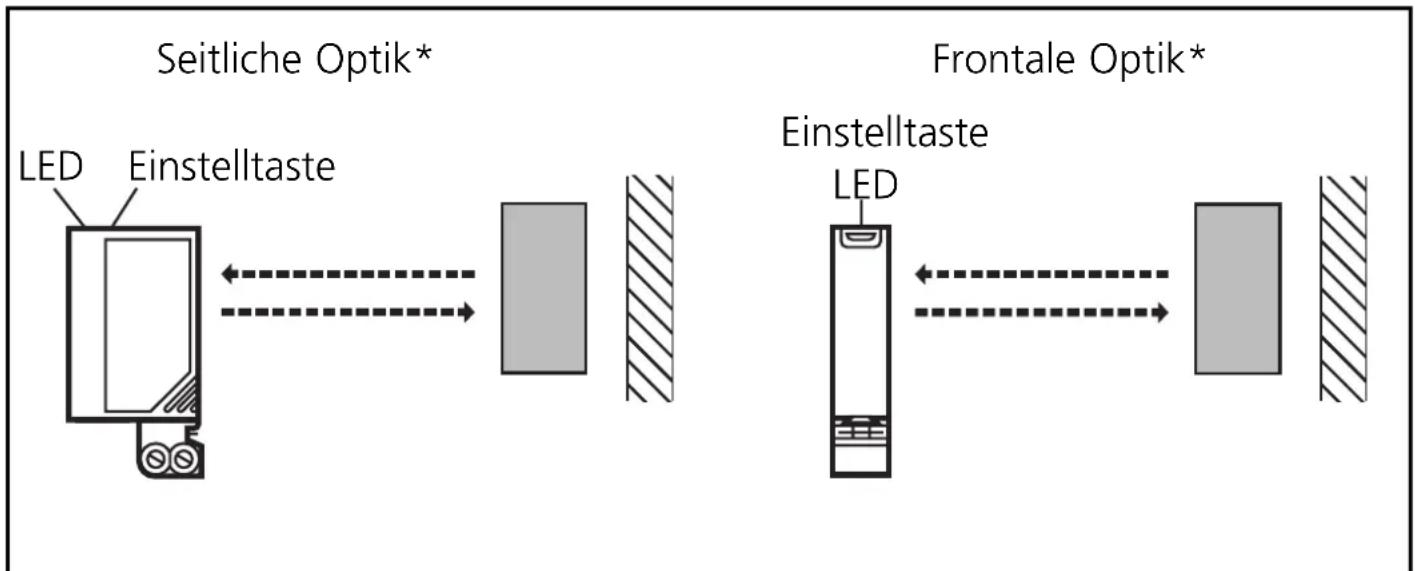

* In den folgenden Abschnitten wird die Montage und Einstellung am Beispiel des Geräte-Typs mit frontaler Optik gezeigt. Die Funktionen der Geräte mit seitlicher Optik sind identisch.

Richten Sie den Reflexlichttaster auf das zu erfassende Objekt aus und montieren Sie ihn mit der Montagehalterung.

Montage der Baureihe OJ51xx

Die Geräte der Baureihe OJ51xx haben seitlich zwei Befestigungslöcher für die Montage. Eine Montagehalterung wird nicht mitgeliefert.

Maximale Reichweite nur bei genauer Ausrichtung.

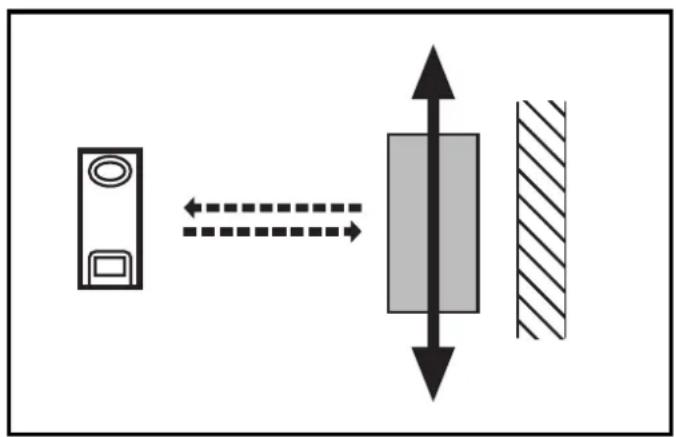

Die zu erfassenden Objekte sollten sich quer zur Geräteoptik bewegen.

Bei anderen Bewegungsrichtungen sollte vorher getestet werden, ob diese Funktion gewährleistet ist.

Wir empfehlen Ihnen bei anspruchsvollen Anwendungen (kleiner Abstand zwischen dem Objekt und dem Hintergrund) folgende Einbaulagen:

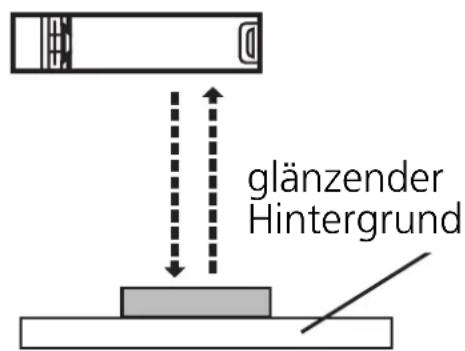

• Im Fall von glänzenden Hintergrundoberflächen und weniger glänzenden Objektoberflächen sollten Sie den Sensor senkrecht zur Hintergrundoberfläche einbauen.

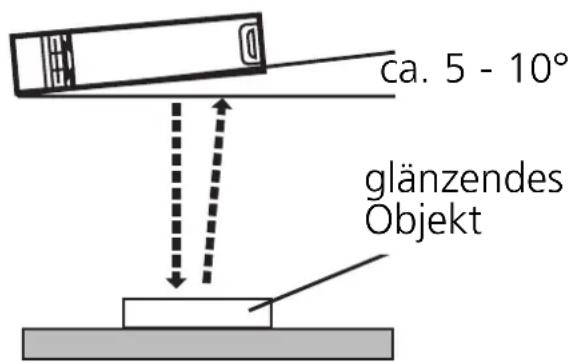

• Im Fall von glänzenden Objektoberflächen und weniger glänzenden Hintergrundoberflächen sollten Sie den Sensor in einem Winkel von ca. 5 - 10° einbauen.

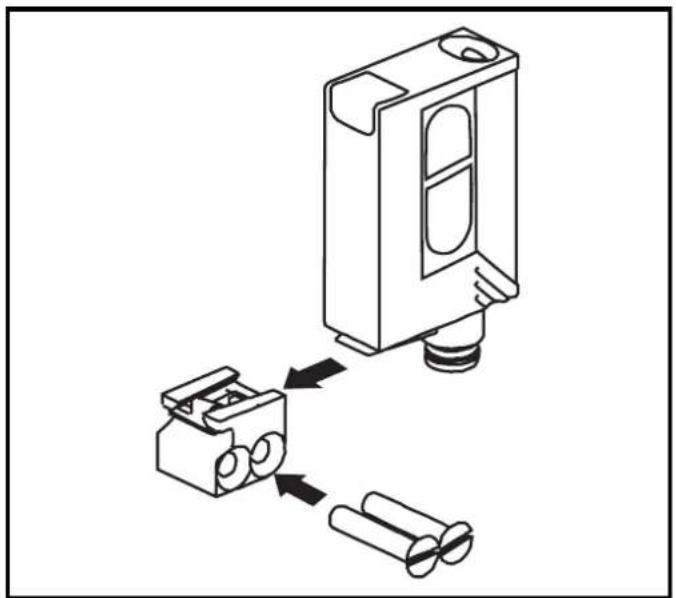

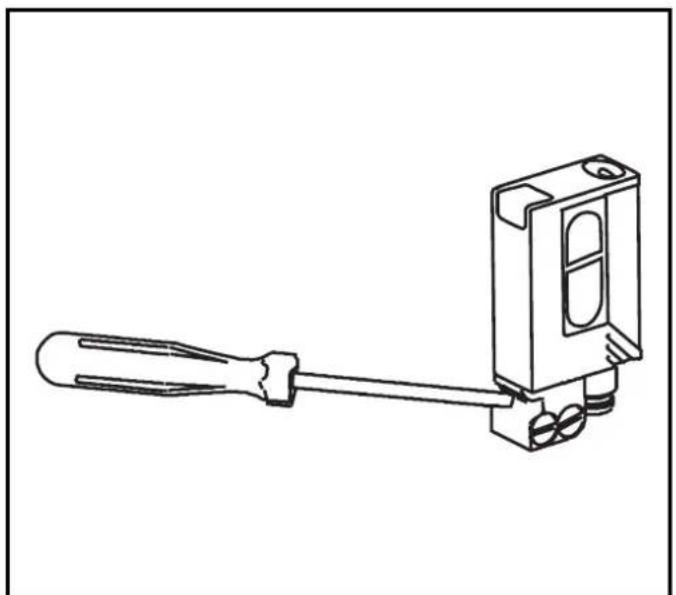

Montage der mitgelieferten Montagehalterung

Schrauben Sie die Halterung mit den beigelegten Schrauben fest und schieben Sie das Gerät in die Führung des Halters bis die Haltefeder einrastet.

Zum Lösen des Gerätes drücken Sie die Haltefeder mit Hilfe eines Schraubendrehers nach unten und ziehen das Gerät von der Halterung.

Einstellung des Geräts bei stillstehenden Objekten\*

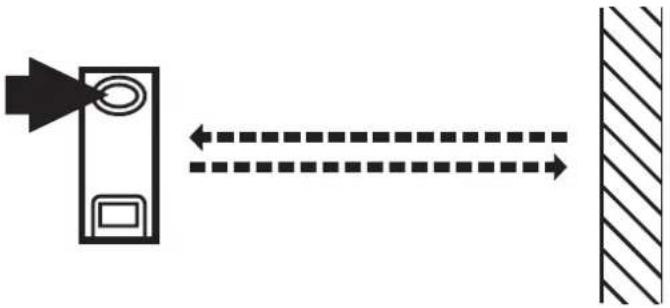

1	Gerät in den Programmiermodus schalten.Drücken Sie ca. 2s,bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

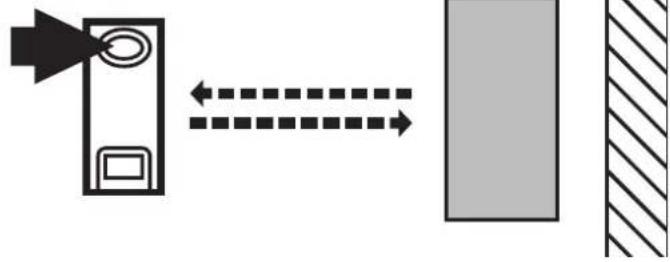

2	Einstellung mit Objekt.Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.

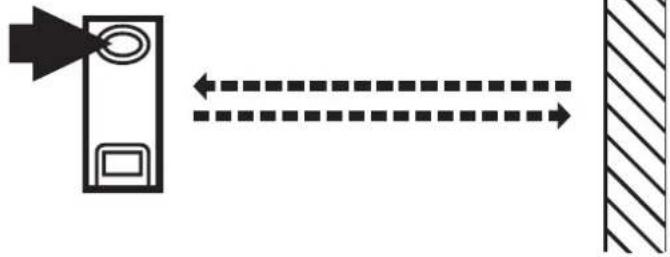

3	Einstellung ohne Objekt. Der Hintergrund muss sich innerhalb der maximalen Tastweite befinden.Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,nach ca. 3s leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

* Die Einstellung des Geräts ist auch in gleicher Weise über die Teach-Leitung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden. Rückmeldung: Falls das Einstellen über die Teach-Leitung nicht möglich war, wird der Schaltausgang für 2s gesetzt. Danach geht das Gerät mit unveränderter Einstellung in den Betriebsmodus über.

Ist die Einstellung des Geräts nicht möglich (z. B. Objekt- und Hintergrundsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Einstellung in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Einstellung in den Betriebsmodus über.

Einstellen maximaler Tastweite\*

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Richten Sie das Gerät so aus, daß weder vom Objekt noch vom Hintergrund Licht empfangen wird (min. Abstand > max. Tastweite).
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

* Die Einstellung des Geräts ist auch in gleicher Weise über die Teach-Leitung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden.

Elektronisches Schloß

Zum Verriegeln wird die Teach-Leitung für ca. 15s - 20s aktiviert*.

Zum Entriegeln wird die Teach-Leitung wieder für 15s - 20s aktiviert*.

* Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung (Pin 2 / WH) mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden.

Programmieren der Ausgangsfunktion\*

Drücken Sie 10s lang.

Die rote LED beginnt nach 2s schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel. Nach 10s erlöschen alle LEDs, die Ausgangsfunktion hat von Hell-schaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

* Das Programmieren der Ausgangsfunktion ist auch in gleicher Weise über die Teach-Leitung (Pin 2 / WH) möglich. Zum Aktivieren der Funktionen wird für die entsprechende Zeit die Teach-Leitung mit L+ (Pin 1 / BN) bei PNP Geräten oder bei NPN Geräten mit L- (Pin 3 / BU) verbunden.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LEDsgelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet).

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.
