Type de produit	Capteur photoélectrique
Marque	IFM
Modèle	OJ5193
Catégorie	Capteur photoélectrique
Technologie	Système réflexion directe avec suppression de l'arrière-plan
Alimentation	10-30 V DC
Consommation	< 50 mA
Sortie	PNP ou NPN, NO/NF programmable
Portée	Jusqu'à 200 mm sur blanc (selon étiquette)
Raccordement	4 fils (BN, BU, BK, WH)
Indicateurs LED	Verte (marche), jaune (sortie), rouge (programmation/erreur)
Programmation	Par bouton-poussoir ou fil de programmation (broche 2)
Verrou électronique	Oui, par activation du fil de programmation 15-20 s
Protection	Court-circuit, inversion de polarité
Température de fonctionnement	-25 °C à 55 °C
Matériau du boîtier	ABS
Dimensions	Environ 50 x 30 x 20 mm
Poids	Environ 50 g
Montage	Par clip de fixation ou trous latéraux
Entretien	Nettoyer les lentilles avec un chiffon doux

FOIRE AUX QUESTIONS - OJ5193 IFM

Comment raccorder le capteur OJ5193 ?

Mettre l'installation hors tension. Raccorder les fils : BN (brun) à L+, BU (bleu) à L-, BK (noir) à la sortie, WH (blanc) pour la programmation. La sortie est PNP ou NPN selon le modèle.

Comment programmer la sortie NO ou NF ?

Appuyer sur le bouton-poussoir pendant environ 10 s jusqu'à ce que toutes les LED s'éteignent. La sortie change de NO à NF (ou vice versa).

Comment régler le capteur pour détecter un objet statique ?

1. Appuyer 2 s sur le bouton pour entrer en mode programmation (LED rouge clignote, puis LED jaune et verte clignotent). 2. Placer l'objet et appuyer une fois. 3. Retirer l'objet (arrière-plan dans la portée) et appuyer une fois. La LED verte s'allume, le réglage est terminé.

Que faire si le réglage échoue ?

Si après l'étape 3 la LED rouge clignote pendant 2 s, le réglage a échoué. Le capteur revient en mode fonctionnement sans modification. Vérifiez l'orientation et la distance.

Comment régler la portée maximale ?

En mode programmation, orienter le capteur sans objet ni arrière-plan (distance > portée max). Appuyer deux fois sur le bouton (étapes 2 et 3) pour régler la portée maximale.

Comment activer le verrou électronique ?

Raccorder le fil de programmation (WH) à L+ (PNP) ou L- (NPN) pendant 15 à 20 s. Répéter l'opération pour déverrouiller.

Que signifient les LED ?

LED verte allumée : appareil opérationnel. LED jaune allumée : sortie commutée. LED jaune+rouge clignotent alternativement à 2 Hz : court-circuit ; à 1 Hz : erreur interne.

Comment nettoyer le capteur ?

Dégager les lentilles de tout encrassement avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.

Quels sont les types de montage possibles ?

Montage frontal ou latéral. Utiliser le clip de fixation fourni ou les trous latéraux. Orienter le capteur perpendiculairement à l'objet pour une portée optimale.

Quelle est la tension d'alimentation ?

Le capteur fonctionne en courant continu (DC) de 10 à 30 V. Raccorder L+ (brun) et L- (bleu) à une source adaptée.

MODE D'EMPLOI OJ5193 IFM

efector200®

Système réflexion directe avec suppression de l'arrière-plan OJH

Fonctionnement et caractéristiques

La cellule réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée (r) : voir l'étiquette (valeur sur du papier blanc 200mm x 200mm).

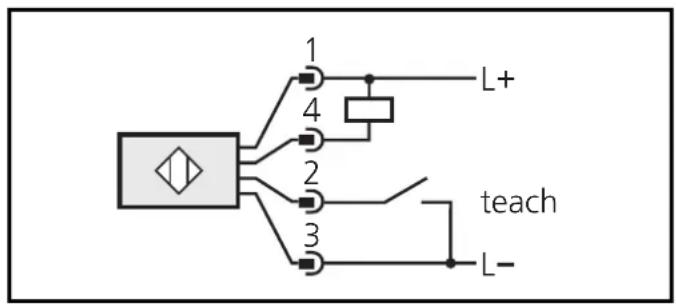

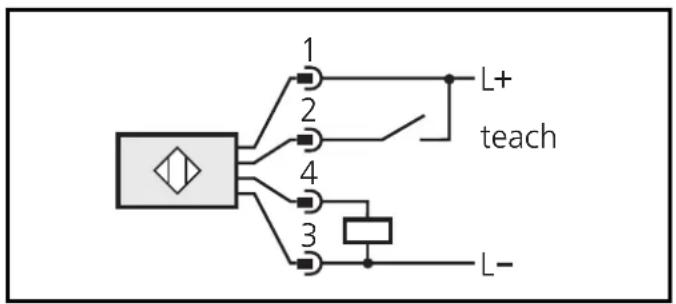

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.

Raccordement:

DC PNP DC NPN

Couleurs des fils: BN = brun, BU = bleu, BK = noir, WH = blanc.

Programmation de la fonction de sortie par bouton-poussoir ou par le fil de programmation : voir page 18.

Montage

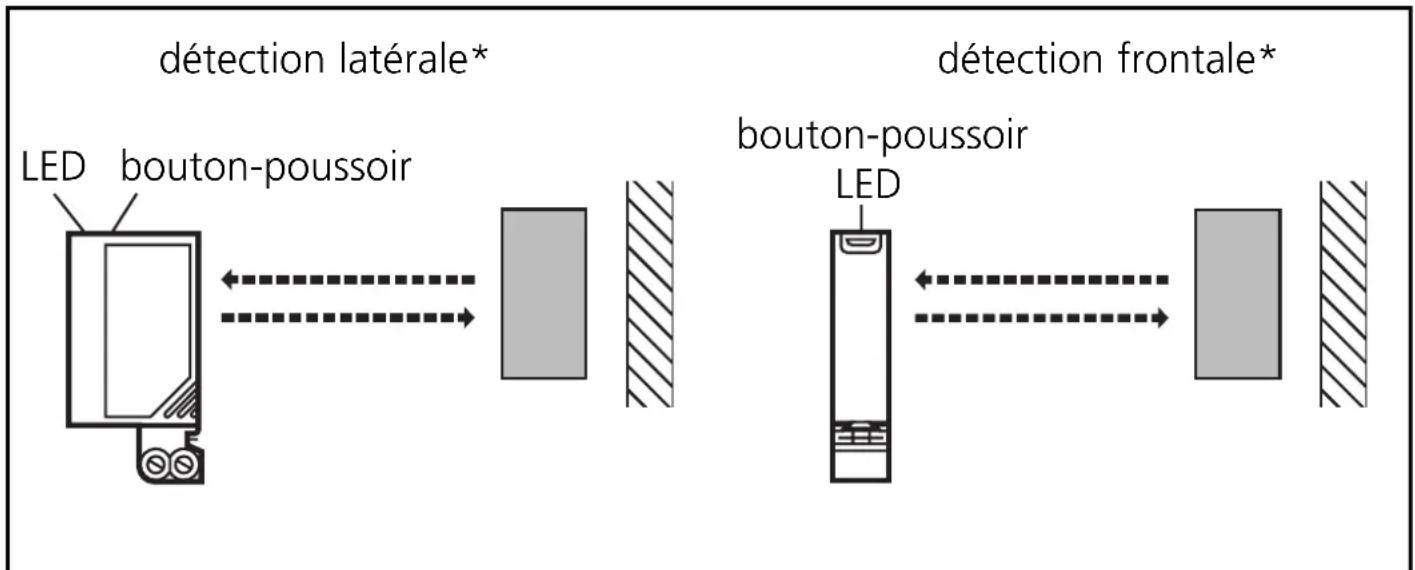

Ci-dessous, le montage et le réglage sont décrits à l'aide d'une cellule avec détection frontale. Les fonctions des cellules avec détection latérale sont identiques.

Orienter la cellule réflexion directe en direction de l'objet à détecter et le fixer avec un clip de fixation.

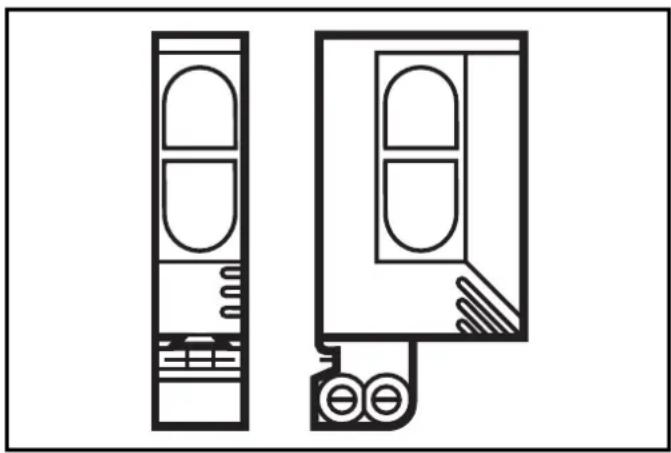

Montage de la série OJ51xx

Pour le montage, les cellules de la série OJ51xx ont deux trous de fixation latéraux. Le clip de fixation n'est pas fourni.

Portée optimale seulement avec orientation précise.

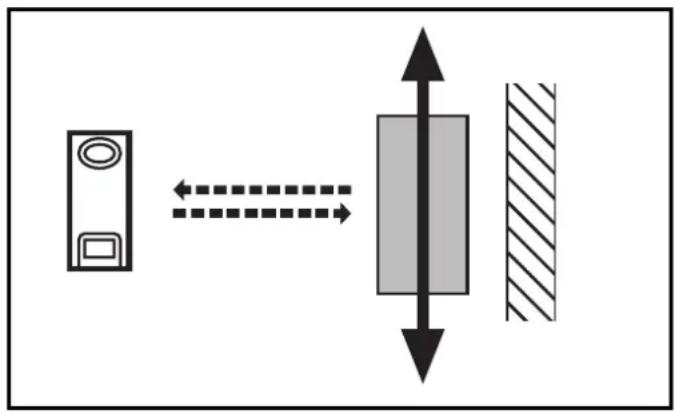

Le mouvement des objets à détecter doit être transversal par rapport à

la lentille de la cellule. En cas d'autres directions de mouvement, on devrait préalablement vérifier le bon fonctionnement.


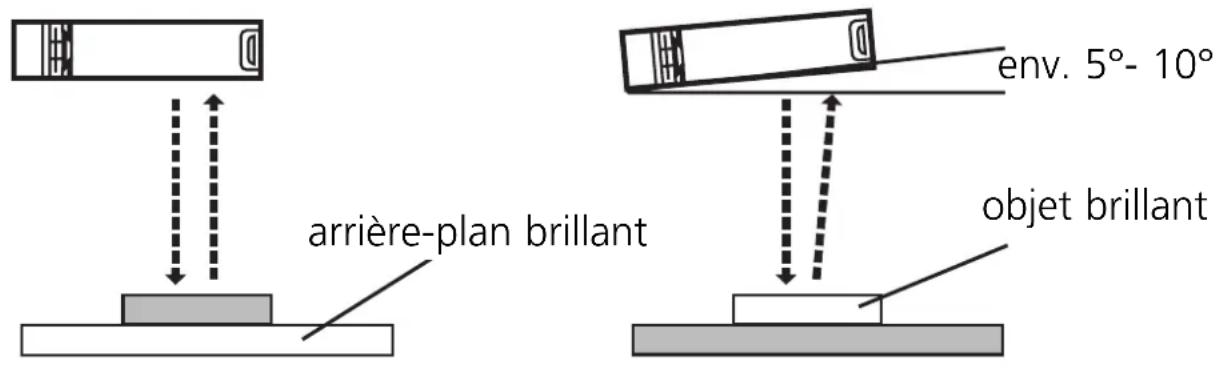

En cas d'applications difficiles (faible distance entre l'objet et l'arrière-plan), nous recommandons les positions de montage suivantes:

• Dans le cas d'objet moins brillant que l'arrière-plan, la cellule doit être montée verticalement par rapport à la surface de l'arrière-plan.
• Dans le cas d'objet plus brillant que l'arrière-plan, la cellule doit être montée avec un angle d'inclinaison supérieur à env. 5 - 10° par rapport à la surface de l'objet.

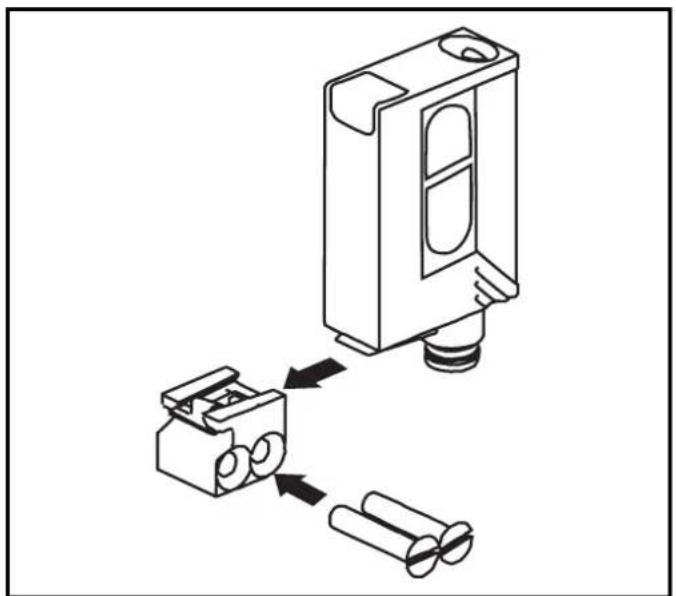

Montage du clip de fixation fourni

Fixer le clip avec les vis fournies et faire glisser la cellule dans le clip jusqu'à ce que le ressort s'enclenche.

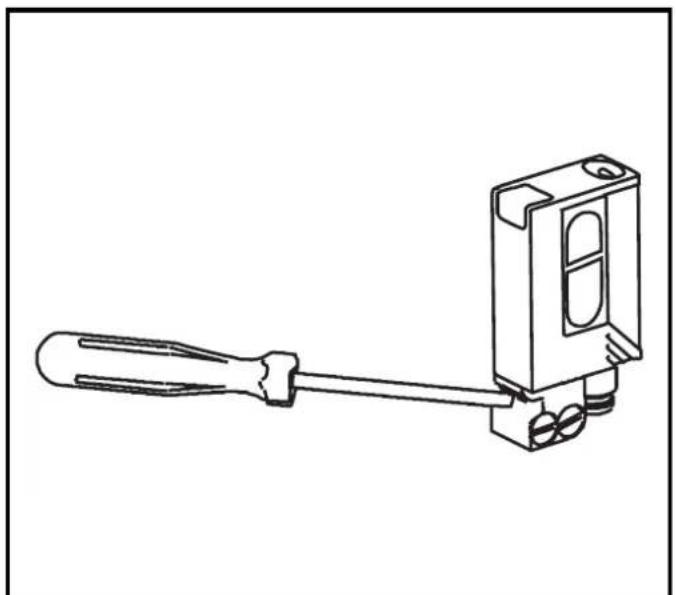

Pour enlever la cellule, pousser le ressort vers le bas avec un tournevis et ôter la cellule du clip.

Réglage de la cellule en cas d'objets statiques

1	Activer le mode programmation de la cellule. Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote. ←
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.
2	Réglage avec l'objet. Appuyer une fois. ←
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.
3	Réglage sans objet. L'arrière-plan doit se trouver dans la portée maximale. Appuyer une fois. ←
	Les LED jaune et verte s'éteignent pendant env. 1s, après env. 3s la LED verte s'allume. La cellule est réglée et elle est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : régler d'abord sans objet, ensuite avec l'objet.

* Le réglage de la cellule peut également être effectué de la même façon par le fil de programmation (broche 2 / WH). Pour activer les fonctions, le fil de programmation est raccordé à L+ (broche 1 / BN) pour les cellules PNP ou à L- (broche 3 / BU) pour les cellules NPN pendant le temps correspondant. Rétro-information : Le réglage de la cellule n'est pas possible (par sortie de commutation est commutée pendant 2 s. Ensuite la cellule passe au mode de fonctionnement sans changer le réglage.

Si le réglage de la cellule n'est pas possible (p. LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer le réglage.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer le réglage.

Réglage de la portée maximale

• Passer au mode programmation (étape 1). - Orienter la cellule de façon à ce que ni l'objet ni l'arrière-plan ne reçoivent la lumière (distance min. > portée max.). - Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

* Le réglage de la cellule peut également être effectué de la même façon par le fil de programmation (broche 2 / WH). Pour activer les fonctions, le fil de programmation est raccordé à L+ (broche 1 / BN) pour les cellules PNP ou à L- (broche 3 / BU) pour les cellules NPN pendant le temps correspondant.

Verrou électronique

Pour verrouiller la cellule, le fil de programmation doit être activé pendant env. 15s – 20s*.

Pour déverrouiller, le fil de programmation doit être activé de nouveau pendant env. 15s – 20s*.

* Pour activer les fonctions, le fil de programmation (broche 2 / WH) est raccordé à L+ (broche 1 / BN) pour les cellules PNP ou à L- (broche 3 / BU) pour les cellules NPN pendant le temps correspondant.

Programmation de la fonction de sortie

Appuyer pendant env. 10s jusqu'à ce que toutes les LED s'éteignent.

La LED rouge commence à clignoter rapidement après 2s. Ensuite les LED jaune et verte clignotent alternativement. Après 10s, toutes les LED s'éteignent, la sortie a changé de NO à NF (ou vice versa).

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED.

LED verte allumée	L'appareil est operationnel.
LED jaune allumée	La sortie est commutée.
LEDjaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits.Clignotent alternativement, 1Hz: erreur interne(sortie pas commutée).

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement.
