BEDIENUNGSANLEITUNG OL5036 IFM

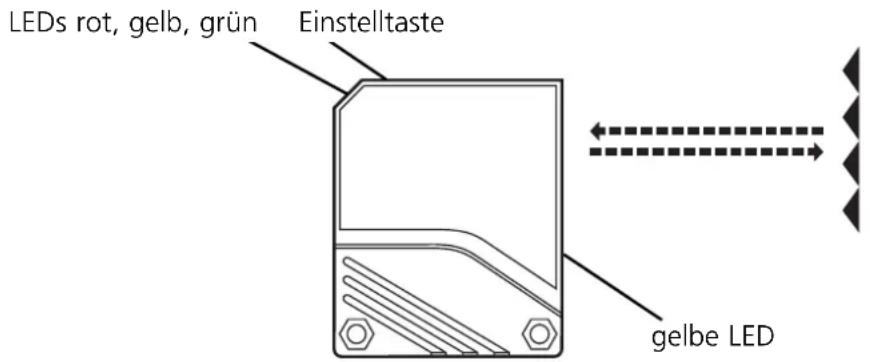

Reflexlichtschranke OL Retro-reflective sensor OL Système réflex OL
Bestimmungsgemäße Verwendung
In Verbindung mit Tripelspiegel oder Reflexfolie erfaßt die Reflexlichtschranke berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.
Reichweite (r): siehe Typenschild (Wert bezogen auf Tripelspiegel mit ∅ 80mm).
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 13 oder Typenschild).
Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.
Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.
Montage
Befestigen Sie Tripelspiegel oder Reflexfolie. Richten Sie die Reflexlichtschranke darauf aus und montieren Sie sie mit Hilfe einer Montagehalterung.
Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.
Einstellen der Schaltschwelle (dynamischer Betrieb)
- Objekte bewegen sich durch den Erfassungsbereich der Optik Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.
| 1 |  Drücken Sie, bis die roteLED blinkt. |  LEDs gelb und grün blinkenim Wechsel (= Gerät ist imProgrammiermodus). |
| 2 | Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal. |  LEDs gelb und grün ver- löschen für ca. 1s, blinken dann wieder im Wechsel. |
| 3 |  Drücken Sie 1 mal. |  LEDs gelb und grün verlö-schen für ca. 1s, | |
| [2x8C] danach leuchtet die grüne LED (= Gerät ist im Betriebs-modus). |
Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.
Wird die Programmiertaste während der Programmierung 15 Minuten lang nicht betätigt, geht das Gerät automatisch mit unveränderter Schaltschwelle in den Betriebsmodus über.
Einstellung maximaler Empfindlichkeit:
- Gehen Sie in den Programmiermodus (Schritt 1).
- Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
- Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).
Einstellen der Schaltschwelle (statischer Betrieb)
- Statische Objekte
Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.
| 1 |  Drücken Sie, bis die roteLED blinkt. |  LEDs gelb und grün blinkenim Wechsel (= Gerät ist imProgrammiermodus). |
| 2 | Plazieren Sie das Objekt im Erfassungsbereich der Optik. * Drücken Sie 1 mal. |  LEDs gelb und grün ver- löschen für ca. 1s, blinken dann wieder im Wechsel. |
| 3 | Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik. * Drücken Sie 1 mal. |  LEDs gelb und grün verlö-schen für ca. 1s, | |
 danach leuchtet die grüne LED (= Gerät ist im Betriebs-modus). |
*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.
Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.
Wird die Programmiertaste während der Programmierung 15 Minuten lang nicht betätigt, geht das Gerät automatisch mit unveränderter Schaltschwelle in den Betriebsmodus über.
Einstellung maximaler Empfindlichkeit:
- Gehen Sie in den Programmiermodus (Schritt 1).
- Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
- Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).
Programmieren der Ausgangsfunktion
| 1 |  Drücken Sie 10s lang. | Die rote LED beginnt nach 2s schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel.Nach 8s erlöschen alle LEDs, die Ausgangsfunktion hat von Hellschaltend auf Dunkelschaltend gewechselt (oder umgekehrt). |
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LED.
| LED grün Gerät ist betriebsbereit | |
| LED gelb Ausgang ist geschaltet | |
| LED rot | Störung bei der Objekterfassung,z.B. Dejustierung, Verschmutzung der Linsen |
| LEDs gelb + rot | Blinken abwechselnd, 2Hz: Ausgang kurzgeschlossenBlinken abwechselnd, 1Hz: interne Störung(Ausgang ist nicht geschaltet) |
Wartung
Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei.
Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.
