OL5036 - Capteur photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Capteur de proximité inductif, type NPN, tension d'alimentation 10-30 VDC
Utilisation	Détection d'objets métalliques dans des applications industrielles
Maintenance et réparation	Vérifier régulièrement le câblage et les connexions, nettoyer le capteur si nécessaire
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Informations générales	Produit conçu pour une utilisation dans des environnements industriels, résistant aux vibrations

FOIRE AUX QUESTIONS - OL5036 IFM

Qu'est-ce que l'IFM OL5036 ?

L'IFM OL5036 est un capteur de proximité inductif conçu pour détecter des objets métalliques sans contact.

Comment installer l'IFM OL5036 ?

Pour installer l'IFM OL5036, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que le capteur est monté dans une position stable et à une distance appropriée de l'objet à détecter.

Quelle est la plage de détection de l'IFM OL5036 ?

La plage de détection de l'IFM OL5036 dépend des conditions environnementales et du type de métal détecté, mais elle est généralement d'environ 5 mm.

Que faire si l'IFM OL5036 ne détecte pas d'objets ?

Vérifiez que le capteur est correctement alimenté et installé. Assurez-vous également que l'objet à détecter est dans la plage de détection et qu'il n'y a pas d'interférences électromagnétiques.

L'IFM OL5036 est-il étanche ?

Oui, l'IFM OL5036 a un indice de protection IP67, ce qui signifie qu'il est résistant à la poussière et à l'eau.

Comment connecter l'IFM OL5036 à un système de contrôle ?

L'IFM OL5036 peut être connecté à un système de contrôle à l'aide de ses fils de sortie. Consultez le schéma de câblage dans le manuel pour des instructions détaillées.

Y a-t-il des problèmes connus avec l'IFM OL5036 ?

Certains utilisateurs ont signalé des problèmes de détection dans des environnements très bruités électriquement. Assurez-vous d'utiliser des câbles blindés si nécessaire.

Comment effectuer un dépannage de base sur l'IFM OL5036 ?

Commencez par vérifier les connexions et l'alimentation. Testez le capteur avec un objet métallique connu pour voir s'il détecte correctement. Consultez le manuel pour d'autres étapes de dépannage.

Où puis-je trouver des pièces de rechange pour l'IFM OL5036 ?

Les pièces de rechange pour l'IFM OL5036 peuvent être commandées auprès de votre distributeur IFM local ou sur le site Web officiel d'IFM.

MODE D'EMPLOI OL5036 IFM

Press for 10s. The red LED starts to flash fast after 2 s. Then the yellow and green LED's flash alternately. After 8 s all LED's go off, the output function has changed from light- on mode to dark-on mode (or vice versa). LED red error in object detection, e.g. maladjustment, soiling of the lenses LED’s yellow + red flashing alternately, 2Hz: output short-circuited flashing alternately, 1Hz: internal malfunction (output is not switched) LED yellow output is switched LED green unit is ready for operationFonctionnement et caractéristiques En liaison avec un réflecteur «nid d’abeille» ou une bande adhésive réflex ce systè- me réflex détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Portée (r): voir l'étiquette (valeur sur un réflecteur «nid d’abeille» ∅ 80mm). Raccordement électrique Mettre l'installation hors tension avant le raccordement de la cellule optoélec- tronique. Raccordement: voir page 13 ou l'étiquette de la cellule. Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l'appareil après un court-cir- cuit. Montage Fixer le réflecteur ou la bande adhésive réflex. Orienter la cellule réflex et la fixer avec une équerre de fixation. Portée optimale seulement avec orientation précise.

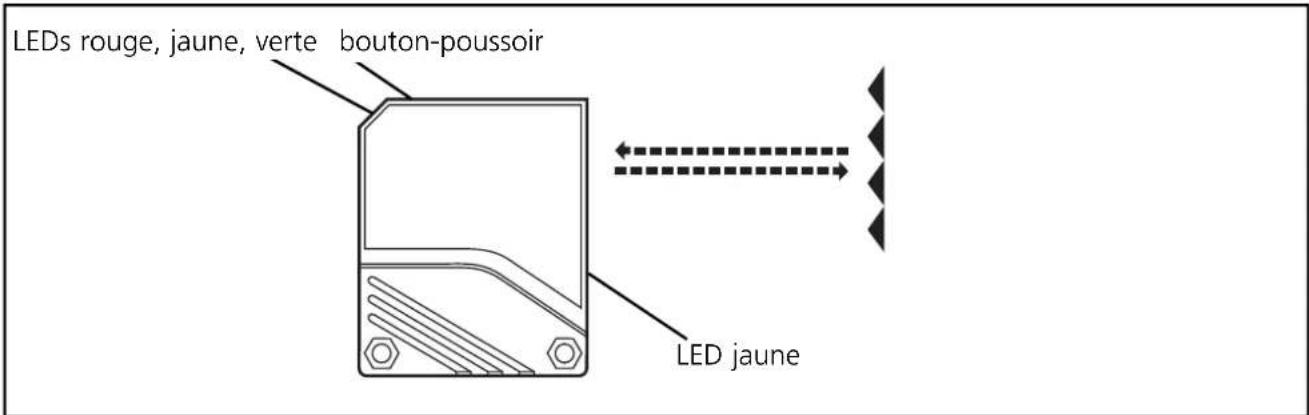

LEDs rouge, jaune, verte LED jaune bouton-poussoirRéglage du seuil de commutation (fonctionnement dynamique)

• Objets en mouvement dans le faisceau optique. La cellule réceptrice détecte les signaux d'entrée de différente intensité dans n'im- porte quel ordre et calcule le seuil de commutation optimal. Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'ob- jet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape de réglage no. 3. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation. Si le bouton de programmation n'est pas activé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionne- ment sans changer le seuil de commutation. Réglage de la sensibilité maximale:

• Passer au mode programmation (étape no. 1).

• Orienter la cellule afin que la lumière ne soit pas réfléchie.

• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Appuyer jusqu’à ce que la LED rouge clignote. Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

Appuyer une fois. Placer l’objet dans le fais- ceau optique.

Appuyer une fois. Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement. Les LED jaune et verte s’éteignent pendant env. 1s, ensuite la LED verte s’allume (= la cellule est en mode fonctionnement).Réglage du seuil de commutation (fonctionnement statique)

• Objets immobiles La cellule réceptrice détecte les signaux d'entrée de différente intensité dans n'im- porte quel ordre et calcule le seuil de commutation optimal. *Vous pouvez également procéder dans l'ordre inverse: mesurer d'abord sans objet, ensuite avec l'objet. Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'ob- jet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape de réglage no. 3. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation. Si le bouton de programmation n'est pas activé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionne- ment sans changer le seuil de commutation. Réglage le la sensibilité maximale:

• Passer au mode programmation (étape no. 1).

• Orienter la cellule afin que la lumière ne soit pas réfléchie.

• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Appuyer jusqu'à ce que la LED clignote. Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

Appuyer une fois. Placer l'objet dans le fais- ceau optique. *

Appuyer une fois. Enlever l'objet dans le faisceau optique. * Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement. Les LED jaune et verte s’éteignent pendant env. 1s, ensuite la LED verte s’allume (= la cellule est en mode fonctionnement).Programmation de la fonction de sortie: Fonctionnement Vérifier le bon fonctionnement de la cellule. Indication par LED. Entretien Les lentilles en plastique de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

Appuyer pendant 10s. La LED rouge commence à clignoter rapi- dement après 2 s. Ensuite les LED jaune et verte clignotent alternativement. Après 8 s toutes les LED s'éteignent, la fonction de sortie a changé d'éclairement à obscurcissement (ou vice versa). LED rouge erreur lors de la détection de l’objet, par ex. mauvais réglage, encrassement des lentilles LED jaune + rouge clignotent alternativement, 2Hz: sortie en état de court-circuit clignotent alternativement, 1Hz: erreur interne (sortie pas commutée) LED jaune sortie est commutée LED verte l’appareil est opérationnelAnschluß • Connection • Raccordement DC PNP DC NPN
