Produkttyp	Reflexlichttaster
Marke	IFM
Modell	OL5037
Reichweite	Bis zu 80 mm mit Reflektor „Wabenreflektor" (Richtwert)
Erfassungsprinzip	Reflexion an Reflektor (Wabenreflektor oder Reflexfolie)
Ausgangsfunktion	Umschaltbar zwischen Hell- und Dunkelschaltung
Betriebsarten	Dynamisch (bewegte Objekte) und statisch (ruhende Objekte)
Spannungsversorgung	DC PNP, DC NPN oder AC/DC Relais je nach Ausführung (nicht spezifiziert)
LED-Anzeigen	Grün (Gerät betriebsbereit), Gelb (Ausgang geschaltet), Rot (Fehler oder Kurzschluss)
Schutz	Kurzschluss, interner Fehler
Elektrischer Anschluss	Siehe Etikett oder Betriebsanleitung (Seite 13); vor dem Anschließen spannungsfrei schalten
Montage	Befestigung an Winkel; genaue Ausrichtung für optimale Reichweite erforderlich
Wartung	Kunststofflinsen mit einem weichen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Anlage vor dem Anschließen spannungsfrei schalten; gegebenenfalls eine Sicherung einlegen
Reparaturfähigkeit	Ersatzteile nicht spezifiziert
Allgemeine Informationen	Betriebsanleitung als PDF verfügbar; 15 Seiten

Häufig gestellte Fragen - OL5037 IFM

Wie stelle ich den Schaltschwellenwert im dynamischen Modus ein?

Platzieren Sie das bewegte Objekt im Strahl. Drücken Sie die Programmiertaste, bis die rote LED blinkt, dann einmal, um das Signal mit Objekt zu speichern, und noch einmal zur Bestätigung. Die grüne LED leuchtet im Betriebsmodus.

Wie stelle ich den Schaltschwellenwert im statischen Modus ein?

Platzieren Sie das ruhende Objekt im Strahl. Drücken Sie, bis die rote LED blinkt, dann einmal, um mit Objekt zu speichern, entfernen Sie das Objekt und drücken Sie einmal, um ohne Objekt zu speichern. Die grüne LED zeigt das Ende der Einstellung an.

Was tun, wenn die rote LED nach der Programmierung blinkt?

Das bedeutet, dass die Schwellenwerteinstellung nicht möglich ist (Signale zu nah beieinander). Der Sensor kehrt in den Betriebsmodus zurück, ohne die Schwelle zu ändern. Wiederholen Sie den Vorgang oder passen Sie die Ausrichtung an.

Wie ändere ich die Ausgangsfunktion (Hell-/Dunkelschaltung)?

Halten Sie die Programmiertaste 10 Sekunden lang gedrückt. Nach 2 s blinkt die rote LED schnell, dann wechseln sich gelbe und grüne LED ab. Nach 8 s erlöschen alle LEDs und die Ausgangsfunktion wird umgekehrt.

Was bedeuten die verschiedenen LEDs?

Grüne LED: Gerät betriebsbereit. Gelbe LED: Ausgang geschaltet. Rote LED: Erfassungsfehler (falsche Einstellung, verschmutzte Linsen). Gelbe+rote LED abwechselnd 2 Hz: Kurzschluss. Gelbe+rote LED abwechselnd 1 Hz: interner Fehler (Ausgang nicht geschaltet).

Wie reinige ich die Linsen?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel, die die Kunststofflinsen beschädigen könnten.

Was ist die maximale Reichweite?

Die Reichweite hängt vom verwendeten Reflektor ab. Der typische Wert beträgt 80 mm mit einem Wabenreflektor. Entnehmen Sie den genauen Wert dem Etikett des Sensors.

Wie schließe ich den Sensor elektrisch an?

Schalten Sie die Anlage spannungsfrei. Befolgen Sie den Anschlussplan auf dem Etikett des Sensors oder auf Seite 13 der Betriebsanleitung. Legen Sie gegebenenfalls eine Sicherung ein.

Was tun bei Kurzschluss?

Die gelbe und rote LED blinken abwechselnd mit 2 Hz. Überprüfen Sie die Verkabelung und beseitigen Sie den Kurzschluss. Der Sensor schützt sich automatisch.

Wo kann ich die Betriebsanleitung des IFM OL5037 Sensors herunterladen?

Die Betriebsanleitung im PDF-Format ist kostenlos auf notice-facile.com erhältlich. Sie können sie direkt von der Produktseite herunterladen.

BEDIENUNGSANLEITUNG OL5037 IFM

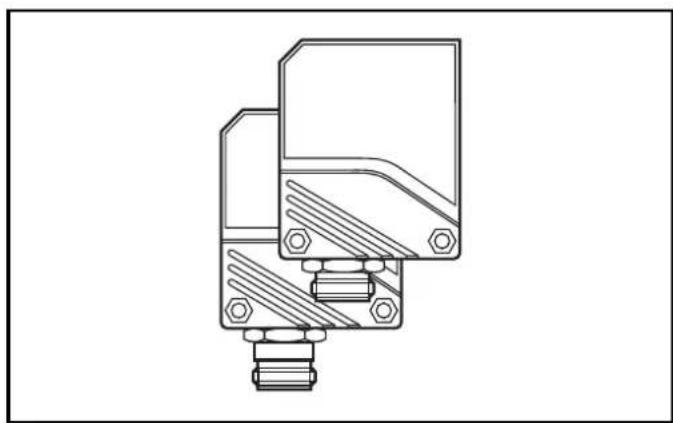

Reflexlichtschranke OL
Retro-reflective sensor OL
Système réflex OL

Bestimmungsgemäß Verwendung

In Verbindung mit Tripelspiegel oder Reflexfolie erfaßt die Reflexlichtschranke berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typenschild (Wert bezogen auf Tripelspiegel mit 80mm ).

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schlieben Sie das Gerät an (s. Seite 13 oder Typenschild).

Hinweis: Miniatur-Sicherung gemäß technisches Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

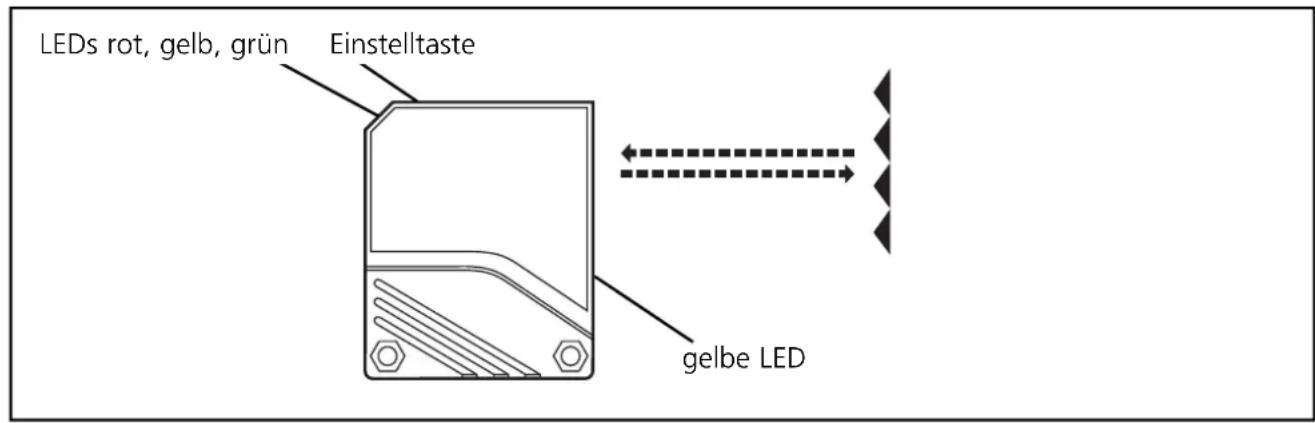

Montage

Befestigen Sie Tripelspiegel oder Reflexfolie. Richten Sie die Reflexlichtschranke darauf auf aus und montieren Sie sie mit Hilfe einer Montagehalterung.

Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.

Einstellen der Schaltschwelle (dynamischer Betrieb)

• Objekte bewegen sich durch den Erfassungsbereich der Optik

Das Gerät erfasst Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis die rote LED blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal.

LEDs gelb und grün ver-löschen für ca. 1s, blinken dann wieder im Wechsel.

3

Drücken Sie 1 mal.

→

LEDs gelb und grün verlö-schen für ca. 1s, danach leuchtet die grüne LED (= Gerät ist im Betriebs-modus).

Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3.

Danach Goes das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Wird die Programmiertaste während der Programmierung 15 Minuten lang nicht betätig, Goes das Gerät automatisch mit unveränderter Schaltschwelle in den Betriebsmodus über.

Einstellung maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (Schritt 1).
• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Einstellen der Schaltschwelle (statischer Betrieb)

• Statische Objekte

Das Gerät erfasst Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis die rote LED blinkt.

→

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.* Drücken Sie 1 mal.

→

LEDs gelb und grün ver-löschen für ca. 1s, blinken dann wieder im Wechsel.

3

Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik. * Drücken Sie 1 mal.

LEDs gelb und grün verlö-schen für ca. 1s, danach leuchtet die grüne LED (= Gerät ist im Betriebs-modus).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3. Danach Goes das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Wird die Programmiertaste während der Programmierung 15 Minuten lang nicht betätig, Goes das Gerät automatisch mit unveränderter Schaltschwelle in den Betriebsmodus über.

Einstellung maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (Schritt 1).
• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
• Drucken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Programmierend der Ausgangsfunktion

1

Drücken Sie 10s lang.

→

Die rote LED beginnnt nach 2s schnell zu blinke. Danach blinken die LEDs gelb und grün im Wechsel. Nach 8s erlösen alle LEDs, die Ausgangsfunktion hat von Hellschaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

Betrieb

Prufen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LED.

LED grün Gerät ist betriebsbereit
LED gelb Ausgang ist geschaltet
LED rot	Störung bei der Objekterfassung, z.B. Dejustierung, Verschmutzung der Linsen
LEDs gelb + rot	Blinken abwechselnd, 2Hz: Ausgang kurzgeschlossen Blinken abwechselnd, 1Hz: interne Störung (Ausgang ist nicht geschaltet)

Wartung

Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei.
Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen können.
