Type de produit	Capteur photoélectrique
Marque	IFM
Modèle	OL5022
Catégorie	Capteur photoélectrique réflexe
Technologie de détection	Réflexe avec réflecteur «nid d'abeille» ou bande adhésive réflexe
Portée typique	Jusqu'à 80 mm avec réflecteur nid d'abeille ∅80 mm (valeur exacte sur étiquette)
Source lumineuse	Laser rouge, classe 2
Tension d'alimentation	10-30 V DC
Indicateurs visuels	LED rouge, jaune, verte
Fonction de sortie	Commutation (éclairement/obscurcissement), sortie diagnostique
Programmation	Bouton de réglage pour sensibilité et fonction de sortie
Raccordement	Connecteur 4 broches (broche 2 = sortie diagnostique)
Montage	Fixation par équerre, orientation précise requise
Entretien	Nettoyage des lentilles avec un chiffon doux, sans solvants
Sécurité	Rayonnement laser classe 2, ne pas regarder dans l'axe
Avertissement	Étiquettes d'avertissement laser à apposer près de la cellule

FOIRE AUX QUESTIONS - OL5022 IFM

Comment régler la sensibilité du capteur OL5022 ?

Pour régler la sensibilité, activez le mode programmation en appuyant sur le bouton de réglage pendant environ 2 secondes jusqu'à ce que la LED rouge clignote. Ensuite, suivez les étapes pour mesurer avec et sans objet selon que l'objet est statique ou mobile. Les LED jaune et verte clignotent alternativement en mode programmation.

Que faire si le capteur ne détecte pas correctement les objets ?

Vérifiez l'alignement du capteur et du réflecteur. Nettoyez les lentilles si elles sont encrassées. Si la LED rouge est allumée, cela indique une erreur de détection (mauvais alignement ou encrassement). Ajustez la sensibilité ou réalignez le faisceau.

Quelle est la signification des LED sur le capteur ?

LED verte allumée = appareil opérationnel ; LED jaune allumée = sortie commutée ; LED rouge allumée = erreur de détection ; LED jaune+rouge clignotent alternativement à 2 Hz = court-circuit, à 1 Hz = erreur interne.

Le capteur utilise-t-il un laser ? Est-il dangereux ?

Oui, il utilise un rayonnement laser rouge de classe 2. Ne regardez pas directement dans l'axe du faisceau. Les étiquettes d'avertissement fournies doivent être apposées près du capteur.

Comment connecter électriquement le OL5022 ?

Mettez l'installation hors tension avant le raccordement. Utilisez un connecteur 4 broches : broche 1 = L+, broche 3 = L- (commun), broche 4 = L- (ou autre selon schéma), broche 2 = sortie diagnostique. Consultez le schéma sur l'étiquette ou en page 17 de la notice.

Peut-on utiliser le capteur sans réflecteur ?

Non, il s'agit d'un capteur réflexe qui nécessite un réflecteur «nid d'abeille» ou une bande adhésive réflexe pour fonctionner. Le faisceau est réfléchi par le réflecteur vers le capteur.

Comment nettoyer le capteur OL5022 ?

Nettoyez les lentilles avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager les lentilles en plastique.

Que faire si la LED rouge clignote après un réglage de sensibilité ?

Si la LED rouge clignote après l'étape 3, cela signifie que le réglage n'est pas possible (signal objet et arrière-plan trop similaires). Le capteur revient au mode fonctionnement sans changer la sensibilité. Essayez de modifier l'alignement ou utilisez un réflecteur différent.

Quelle est la fonction de la sortie diagnostique ?

La sortie diagnostique (broche 2) commute en cas d'erreur de détection (mauvais alignement, encrassement) après environ 4 secondes, en cas de court-circuit immédiatement, et en cas d'erreur interne (nécessite une remise sous tension). Elle se réinitialise après correction de l'erreur.

Comment changer la fonction de sortie (éclairement à obscurcissement) ?

Activez le mode programmation en appuyant sur le bouton pendant environ 2 secondes jusqu'à ce que la LED rouge clignote rapidement. Après 8 secondes, les LED s'éteignent et la fonction de sortie est inversée. Les LED jaune et verte clignotent alternativement pendant la procédure.

MODE D'EMPLOI OL5022 IFM

efector200®

Fonctionnement et caractéristiques

En liaison avec un réflecteur «nid d'abeille» ou une bande adhésive réflexe, ce système réflexe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée (r) : voir l'étiquette (valeur sur un réflecteur «nid d'abeille» ∅ 80mm).

Les cellules fortement focalisées détectent de très petits objets. C'est pourquoi il faut utiliser un réflecteur «nid d'abeille» approprié (par ex. E20722).

Rayonnement laser ; laser de classe 2.

Ne pas regarder dans l'axe de la source lumineuse!

Les étiquettes jointes (avertissement: laser) doivent être appliquées tout près de la cellule.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement : voir page 17 ou l'étiquette de la cellule.

Programmation de la fonction de sortie : voir page 16.

Charge de la sortie diagnostique (fc output): 10mA maxi.

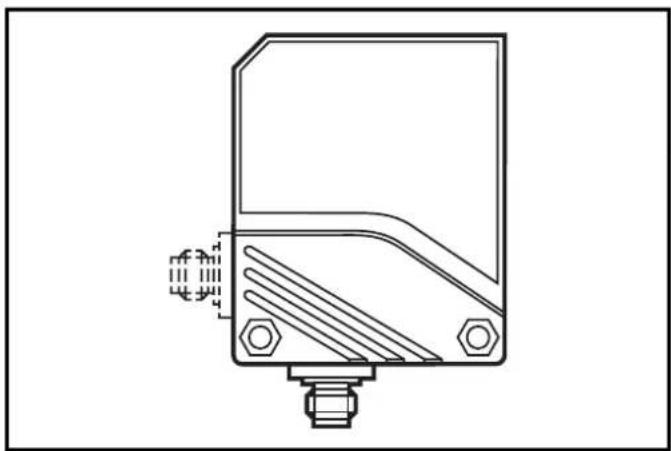

Montage et alignement

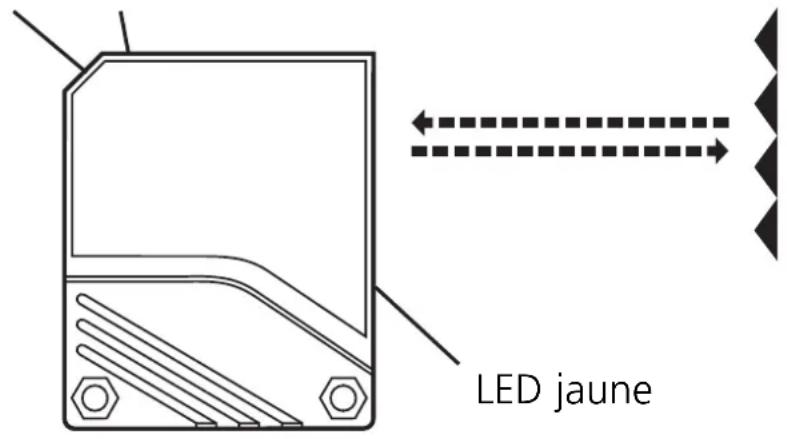

LED rouge, jaune, verte bouton de réglage

Fixer le réflecteur ou la bande adhésive réflexe. Orienter la cellule réflexe et la fixer avec une équerre de fixation ; le spot lumineux doit toucher le réflecteur «nid d'abeille».

Portée optimale seulement avec orientation précise.

Attention: Ne pas orienter le faisceau vers la vis de fixation du réflecteur "nid d'abeille".

Monter la cellule afin que sa position de montage ne puisse pas changer (éviter surtout des vibrations de forte intensité!). Les cellules avec un très petit diamètre du spot lumineux sont fortement le plus faible changement de la position de montage peut provoquer alignement.

Aide à l'alignement

Afin de simplifier l'alignement, l'intensité du spot lumineux est augmentée durant le réglage jusqu'à ce qu'il soit clairement visible. Dans le mode de fonctionnement (après l'étape 3 du réglage), la lumière émise est réglée à l'intensité normale.

Important! mise en service

La cellule réflex est disponible sans effectuer des réglages (plug and play) et est réglée à la portée maxi. Cela signifie que la cellule réflex fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

1	Activer le mode programmation de la cellule. ←→ Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement.La cellule est en mode programmation.
2	Régler la sensibilitéavecl’objet. → Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

3	Régler la sensibilité sans objet.
	Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite la LED verte s’allume.La cellule est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

1	Activer le mode programmation de la cellule ← ←
	Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique. Appuyer une fois.
2
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique. → Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite la LED verte s’allume.La cellule est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1). - Orienter la cellule afin que la lumière ne soit pas réfléchie. - Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Programmation de la fonction de sortie

La LED rouge commence à clignoter rapidement après 2 s. Ensuite les LED jaune et verte clignotent alternativement. Après 8 s, toutes les LED s'éteignent, de sortie a changé d'éclairement à obscurcissement (ou vice versa).

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte est allumée	L’appareil est operationnel.
LED jaune est allumée	La sortie est commutée.
LED rouge est allumée	Erreur lors de la détection de l’objet,par ex. mauvaisdésalignement,encrassement des lentilles.
LEDjaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits.Clignotent alternativement, 1Hz: erreur interne(sortie pas commutée).

La sortie diagnostique

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

Détecteur avec connecteur

Pin 2 = fc-output

Détecteur avec connecteur

Pin 2 = fc-output
