Batium 7.24 - Chargeur de piles GYS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de batteries
Marque	GYS
Modèle	Batium 7.24
Tensions compatibles	6 V, 12 V, 24 V (sélectionnable)
Capacité batterie	35 à 225 Ah
Alimentation	Secteur 230 V
Courant de charge	Automatique selon capacité sélectionnée
Protections	Court-circuit, inversion de polarité, anti-étincelle
Fusible interne	15 A (pour modèle 7.24)
Types de batteries	Plomb, électrolyte liquide ou gel (démarrage)
Fonction charge forcée	Oui, pour batteries très déchargées (<2 V)
Fonction SOS Recovery	Non (disponible sur modèles 15/12 et 15/24)
Température d'utilisation	Ne pas dépasser 60 °C
Usage	Intérieur uniquement
Nettoyage	Chiffon sec, ne pas utiliser de solvants
Entretien	Dépoussiérage régulier, vérification connexions par personnel qualifié
Pièce détachée	Fusible (calibre 15 A)
Garantie	2 ans (pièces et main d'œuvre)
Mise au rebut	Collecte sélective, ne pas jeter aux ordures ménagères
Conformité	CE, EAC, Maroc, Royaume-Uni

FOIRE AUX QUESTIONS - Batium 7.24 GYS

Comment brancher le chargeur Batium 7.24 ?

Branchez d'abord la pince rouge sur la borne + de la batterie, puis la pince noire sur la borne -. Ensuite, branchez le chargeur sur une prise secteur 230 V. L'ordre est important pour la sécurité.

Que faire si la batterie est très déchargée (tension inférieure à 2 V) ?

Utilisez la fonction charge forcée : sélectionnez la tension et le courant, puis appuyez 5 secondes sur la touche tension batterie (③) jusqu'à ce que le voyant de charge (①) s'allume. Si aucun voyant ne s'allume, la batterie est irrécupérable.

Comment nettoyer le chargeur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec. N'utilisez jamais de solvants ou produits agressifs.

Quels types de batteries puis-je charger ?

Le Batium 7.24 est conçu pour les batteries de démarrage au plomb, à électrolyte liquide ou gel, avec une capacité de 35 à 225 Ah.

Que signifient les voyants pendant la charge ?

Voyant ① (étape 1) allumé fixe : montée en tension. Voyant ① clignotant : régulation de tension (2 h). Voyant ② vert : fin de charge, maintien de charge (floating).

Que faire en cas d'inversion de polarité ?

L'appareil est protégé contre les inversions. Si cela se produit, inversez les pinces : rouge sur +, noire sur -. Si le problème persiste, vérifiez le contact des pinces.

Comment remplacer le fusible interne ?

Débranchez l'appareil du secteur et retirez les pinces de la batterie. Remplacez le fusible en respectant le calibre 15 A. Cette opération doit être effectuée par une personne qualifiée.

Quelle est la garantie du chargeur ?

La garantie couvre les défauts de fabrication pendant 2 ans à compter de la date d'achat (pièces et main d'œuvre). Elle ne couvre pas les dommages dus à un mauvais usage ou l'usure normale.

Puis-je charger une batterie gelée ou endommagée ?

Non, ne chargez jamais une batterie gelée ou endommagée. Cela présente un risque d'explosion ou de projection d'acide.

Comment savoir si la batterie est irrécupérable ?

Si après avoir activé la charge forcée, aucun voyant ne s'allume, la tension est inférieure à 0,5 V (±0,3). Dans ce cas, la batterie est irrécupérable et doit être remplacée.

MODE D'EMPLOI Batium 7.24 GYS

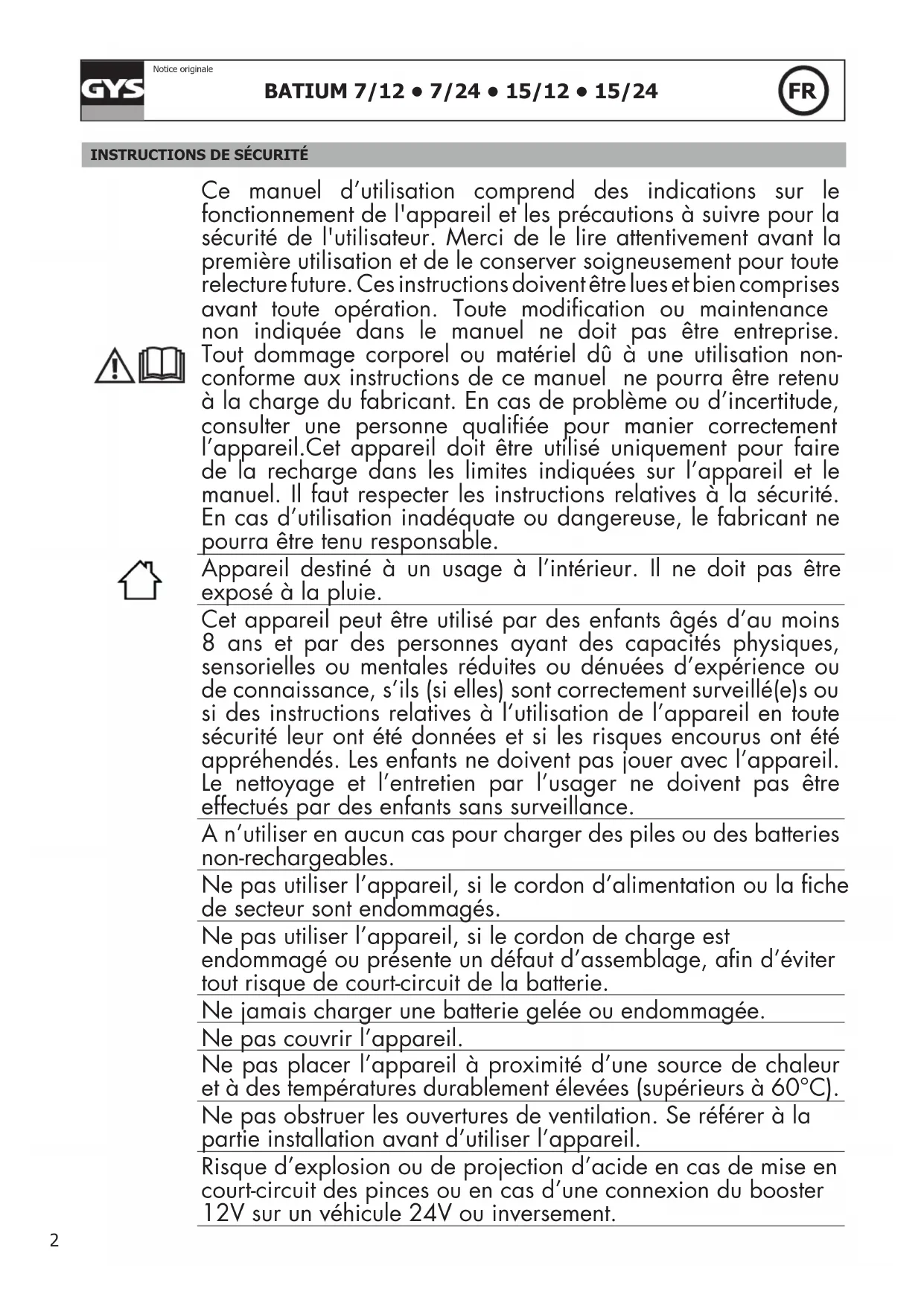

Ce manuel d'utilisation comprend des indications sur le fonctionnement de l'appareil et les précautions à suivre pour la sécurité de l'utilisateur. Merci de le dire attentivement avant la première'utilisation et de le conserver soigneusement pour toute relecture future. Ces instructions doivent être lues et bien comprises avant toute opération. Toute modification ou maintenance non indiquée dans le manuel ne doit pas être entreprise. Tout dommage corporel ou matériel dû à une'utilisation non-conformé aux instructions de ce manuel ne pourra être retenu à la charge du fabricant. En cas de problème ou d'incertitude, consulter une personne qualifiée pour manier correctement l'appareil. Cet appareil doit être utilisé uniquement pour faire de la recharge dans les limites indiquées sur l'appareil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

Appareil destiné à un usage à l'intérieur. Il ne doit pas être exposé à la pluie.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doivent pas été effectuels par des enfants sans surveillance.

A n'utiliser enaucun cas pour charger des piles ou des batteries non-rechargeables.

Ne pas utiliser l'appareil, si le cordon d'alimentation ou la fiche de secteur sont endommages.

Ne pas utiliser l'appareil, si le cordon de charge est endommagé ou presente un défaut d'assemblage, afin d'éviter tout risque de court-circuit de la batterie.

Ne jamais charger une batterie gelée ou endommagée.

Ne pas couvrir l'appareil.

Ne pas placer l'appareil à proximé d'une source de chaleur et à des températures durablement élevées (supérieurs à 60^ ).
Ne pas obstruer les ouvertures de ventilation. Se réferer à la partie installation avant d'utiliser l'appareil.

Risque d'explosion ou de projection d'acide en cas de mise en court-circuit des pince ou en cas d'une connexion du booster 12V sur un vehicule 24V ou inversement.

Le mode de fonctionnement automatique ainsi que les restrictions applicables à l'utilisation sont expliqués ci-après dans ce mode d'emploi.

Risque d'explosion et d'accidie!Une batterie en charge peut émettre des gaz explosif.Pendant la charge, la batterie doit être placée dans un emplacement bien aéré.Eviter les flammes et les étincelles. Ne pas fumer.Protegeer les surfaces de contacts électriques de la batterie à l'encontre des courts-circuits.

Ne pas laisser une batterie en cours de charge sans surveillance sur une longue durée.

Risque de projection d'acide!Porter des lunettes et des gants de protection.En cas de contact avec les yeux ou la peau, rincer immeditatement à l'eau et consulter un médecin sans tarder.

Connexion / déconnexion :Déconnecter l'alimentation avant de brancher ou de débrancher les connexions sur la batterie.La borne de la batterie non reliée au chàssis doit être connectée la première. L'autre connexion doit être effectué sur le chàssis loin de la batterie et de la canalisation de combustible. Le chargeur de batterie doit alors être raccordé au réseau.Après l'opération de charge, débrancher le chargeur de batterie du réseau puis-retirer la connexion du chàssis et enfin la connexion de la batterie, dans l'ordre indiqué.

Raccordement :Cet appeareil doit être raccordé à un socle de prise de courant relié à la terre.Cet appeareil est muni d'une protection par fusible.Le raccordement au réseau d'alimentation doit être effectué conformément aux règles d'installation nationales.

Entretien :Si le cable d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'eviter un danger.L'entretien doit être effectué que par une personne qualifiéeAvertissement ! Débrancher toujours la fiche de la prise secteur avant d'effectuer des travaux sur l'appareil.

• Si le fusible interne est fondu, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'eviter un danger.
• Régulierement, enlever le capot et depoussierer à la soufflette. En profiter pour faire vérifier la tenue des connexions électriques avec un outil isolé par un personnel qualifié.
• N'utiliser enaucun cas des solvants ou autres produits nettoyants agressifs.
• Nettoyer les surfaces de l'appareil à l'aide d'un chiffon sec.

Réglementation :

Appareil conforme aux directives européennes.
- La déclaration de conformité est disponible sur notre site internet.
- Marque de conformité EAC (Communauté économique Eurasienne).
- Matériel conforme aux exigences Britanniques. La déclaration de conformitébritannique est disponible sur notre site (voir à la page de couverture).
Appareil conforme aux normes Marocaines.
- La déclaration C_ (CMIM) de conformité est disponible sur notre site internet.

Mise au rebut :

• Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

DESCRIPTION GENERALE

Les apparecs Batium ont ete conus pour la recharge des batteries de demarrage au plomb, a electrolyte liquide ou gel:

Modèles 7 / 12	2 7 / 24	15 / 12	15	/ 24
Tension	6 V	12 V	6 V	12 V	24 V	6 V	12 V	6 V	12 V	24 V
Capacité batterie	De 15 Ah à 130 Ah					De 35 Ah à 225 Ah

BRANCHEMENT ET FONCTIONNEMENT GÉNÉRAL

Respecter l'ordre de mise en route.

Precaution : Vérifier le niveau de l'électrolyte pour les batteries ouvertes. Completer les niveaux si nécessaire avant la charge.

1. Brancher les pinces : pince rouge sur la borne + de la batterie et pince noire sur la borne - .
2. Brancher le chargeur sur la prise secteur 230 V. Unvoyant en A(schéma interface p.44) et en Bsallume correspondant aux dernières données mémorisées.
3. Choiser la tension de la batterie (6, 12, 24 V) selon les indications inscrites sur la batterie ou en fonction de l'éventuel couplage réalisé ( série ou parallèle cf p.44).Risque d'explosion ou de projection d'acide en cas d'une mau-vaise sélection de la tension (24V pour une batterie de 12V).	Pour valider la sélection, ne toucher à rien pendant 5 secondes.
4. Choiser la capacité de la batterie. Le Batium définit, de lui même, le courant de charge.

1. Le Batium démarre automatiquement la charge. Il indique l'etat de charge de la batterie. (voyants ① et ②)

	Voyant allumé État
Étape 1: Montée en tension		Permanent
Étape 2: Régulation de tension (durée : 2h).		Clignotant
Étape 3: Fin de charge (Maintien de charge / Floating).	100%	Vert

Lors d'une coupure de courant, le BATIUM memorise l'etat de charge (excepté en mode « SOS Recovery »), et reprend sur la dernière sélection.

1. Quand la batterie est chargée, debrancher le cable d'alimentation

1. Debrancher les pinces ou le connecteur de la batterie.

FUNCTION CHARGE FORCEE

Si la batterie est fortement décharge (tension très basse < 2V ), la charge ne démarre pas automatiquement. Levoyant de charge ① ne s'allume pas. Les voyants tension batterie A, et capacité B sont allumés. Dans ce cas, selectionner la tension et le courant de charge puis presser 5 secondes sur la touche tension batterie ③ pour lancer une « charge forcee ». Levoyant ① s'allume en relachant cette pression. Si aucun voyant ne s'allume, votre batterie est irrécupérable (<0.5 V (±0.3)).

FONCTION « SOS RECOVERY » (DISPONIBLE SUR BATIUM 15/12 ET 15/24)

Lors du branchement de la batterie, le voyant SOS Recovery ⑥ clignote pour indiquer que la batterie a subi une décharge profonde et de longue durée, avec un début de sulfatation. La fonction « SOS Recovery » grâce à une courbe de charge spécifique enclenché un cycle de 24 à 48 h de régéeneration. Pour activer cette fonction, respecter les étapes suivantes :

1. Déconnecter impératifement la batterie du vehicule. (DANGER DE SURTENSION)
2. Connecter les pinces du Batium sur la batterie.
3. Raccorder le Batium au secteur.
4. Sélectionner la tension de charge.
5. Activer « Sos Recovery » en appuyant pendant 5 secondes sur la touché jusqu'à ce que levoyant s'allume (les voyants sont eteints).
6. Le voyant ① s'allume et clignote quand la fonction "Sos Recovery" s'arrête et une charge normale reprend.
7. Levoyant vert ② signale la fin de charge.

PROTECTIONS

Les apparèils Batium sont protégés contre les courts-circuits, les inversions de polarité et les démarrages de vehicule (ils maintainennent une charge constante malgré le démarrage d'un vehicule et se positionnent comme complément de la recharge). Ils disposent d'un système anti-étincelle qui évite toutes étincelles lors du branchement du chargeur sur la batterie. Sans batterie aux pince, les Batium ne délivrent pas de courant par sécurité.

1	Levoyant de charge 1 est étéint. Les voyageurs de tension batterie © clignotent à tour de role au bout d'une minute de charge.	La tension sélectionnée ne correspond pas à la tension de la batterie.	- Débrancher l'appareil du secteur tout en maintenant les pinces sur la batterie. - Rebrancher le BATIUM au secteur - Choisir la bonne tension dans les 5 secondes suivant le re-branchement du produit.
		La batterie est irrécupérable. Batterie à remplaner.
2	Les voyageurs de capacité bat-terie (B) clignotent à tour de role.	La batterie est en court-circuit ou endommagée	Batterie à replacer.
		Un consommateur est resté connecté involontairment (ex : phares)	Couper le consommateur et continuer / relancer la charge
		Le chargeur est utilisé en tant qu'alimentation pour compenser des gros consommateurs branchés sur la batterie.	Comportement normal du chargeur mais utilisation incorrecte. Levoyant indiquant la fin de charge ne peut pas s'allumer.
		La batterie a une capacité (Ah) supérieure à celle du chargeur	Le temps de charge sera anormalement long. Utiliser si possible un chargeur plus puissant
			Choisir la capacité indiquée sur votre batterie.
		La tension de la batterie ne monte pas, la batterie est endommagée.	Batterie à replacer.
3	La batterie est branchée. Levoyant de charge 1 ne s'allume pas Les voyageurs tension batterie (A) et capacité batterie (B) sont allumés.	Les polarités + et - sont inversées	Mettre la pince rouge au + la pince noire au -
		Le contact des pincees est mauvais	Nettoyer les bornes et rebrancher les pincees.
		La batterie est fortement déchargée	Utiliser la fonction « charge forcee » (voir procédure page précédente)
		Le fusible est fondu	Débrancher l'appareil du secteur. Retier les pincees de la batterie. Remplacer le fusible en respectant son calibre (15 A pour Batium 7-12 7-24 ou 30 A pour Batium 15-12 et 15-24).
4	Levoyant «SOS Recovery» (C) clignote (Batium 15/12 et 15/24) au bout d'une minute de charge.	La batterie a subi une décharge pro-fonde de longue durée débutant un processus de sulfatation. La charge continue mais il est conseilé d'utiliser la fonction « SOS recovery »	Débrancher l'appareil du secteur puis les pincees. Enclencher la fonction « SOS Recovery » voir procédure page précédente.
5	Fonction SOS RECOVERY (Batium 15/12 – 15/24) : au bout de 24 heures les voyageurs charge (1) et fin de charge (2) sont éteints.	Batterie non récapérable Batterie à replacer
6	Fonction charge forcee :Après avoir appuyé 5 sec sur la touche tension batterie (3) pour lancer la fonction charge forcee, levoyant de charge ne s'allume pas	Tension batterie < 0.5 V (± 0.3) Batterie à replacer
7	Lors du branchement au sec-teur aucunvoyant ne s'allume		Débrancher Batium du secteur pendant 10 sec., puis rebrancher.

La garantie couvre tous defaults ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'oeuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
  L'usure normale des pieces (Ex.: cables, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, démontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, returner l'appareil à votre distributeur, en y joignant :

• un justificatif d'achat dated (ticket de sortie de caisse, facture....)

• une note explicative de la panne.

SAFETY INSTRUCTIONS

	Voyant allumé	État
Step 1 : Voltage rises		Permanent
Step 2 : Voltage regulation (duration : 2h).		Flashing
Step 3 : Charge ends (Floating charge).	100%	Green

« SOS RECOVERY » (BATIUM 15/12 AND 15/24)

Modèle 7/12 7	24 15/12 15/24
Tension	6 V	12 V	6 V	12 V	24 V	6 V	12 V	6 V	12 V	24 V
Capacité batterie	De 15 Ah à 130 Ah					De 35 Ah à 225 Ah
