Producttype	Acculader
Merk	GYS
Model	Batium 7.24
Compatibele spanningen	6 V, 12 V, 24 V (selecteerbaar)
Accucapaciteit	35 tot 225 Ah
Voeding	Netspanning 230 V
Laadstroom	Automatisch volgens geselecteerde capaciteit
Beveiligingen	Kortsluiting, polariteitsomkering, anti-vonk
Interne zekering	15 A (voor model 7.24)
Accutypes	Lood, vloeibaar of gel-elektrolyt (start)
Forceerlaadfunctie	Ja, voor zeer ontladen accu's (<2 V)
SOS Recovery-functie	Nee (beschikbaar op modellen 15/12 en 15/24)
Gebruikstemperatuur	Niet hoger dan 60 °C
Gebruik	Alleen binnen
Reiniging	Droge doek, geen oplosmiddelen gebruiken
Onderhoud	Regelmatig stof verwijderen, aansluitingen controleren door gekwalificeerd personeel
Reserveonderdeel	Zekering (15 A)
Garantie	2 jaar (onderdelen en arbeid)
Afvoer	Gescheiden inzameling, niet bij het huishoudelijk afval
Conformiteit	CE, EAC, Marokko, Verenigd Koninkrijk

Veelgestelde vragen - Batium 7.24 GYS

Hoe sluit ik de Batium 7.24 lader aan?

Sluit eerst de rode klem aan op de + pool van de accu, daarna de zwarte klem op de - pool. Sluit vervolgens de lader aan op een 230 V stopcontact. De volgorde is belangrijk voor de veiligheid.

Wat doen als de accu erg leeg is (spanning lager dan 2 V)?

Gebruik de forceerlaadfunctie : selecteer de spanning en stroom, druk dan 5 seconden op de accuspanningsknop (③) totdat het laadlampje (①) brandt. Als er geen lampje brandt, is de accu onherstelbaar.

Hoe maak ik de lader schoon?

Haal de stekker uit het stopcontact voordat u gaat schoonmaken. Gebruik een droge doek. Gebruik nooit oplosmiddelen of agressieve producten.

Welke accutypes kan ik laden?

De Batium 7.24 is ontworpen voor loodstartaccu's, vloeibaar of gel-elektrolyt, met een capaciteit van 35 tot 225 Ah.

Wat betekenen de lampjes tijdens het laden?

Lampje ① (stap 1) brandt continu : spanning stijgt. Lampje ① knippert : spanningsregeling (2 uur). Lampje ② groen : laden voltooid, onderhoudslading (floating).

Wat te doen bij polariteitsomkering?

Het apparaat is beveiligd tegen omkering. Als dit gebeurt, verwissel de klemmen: rood op +, zwart op -. Als het probleem aanhoudt, controleer de klemcontacten.

Hoe vervang ik de interne zekering?

Haal de stekker uit het stopcontact en verwijder de klemmen van de accu. Vervang de zekering met de juiste waarde 15 A. Deze handeling moet worden uitgevoerd door een gekwalificeerd persoon.

Wat is de garantie op de lader?

De garantie dekt fabricagefouten gedurende 2 jaar vanaf aankoopdatum (onderdelen en arbeid). Het dekt geen schade door verkeerd gebruik of normale slijtage.

Kan ik een bevroren of beschadigde accu laden?

Nee, laad nooit een bevroren of beschadigde accu. Dit levert risico op explosie of zuurspatten.

Hoe weet ik of de accu onherstelbaar is?

Als na het inschakelen van de forceerlaadfunctie geen lampje brandt, is de spanning lager dan 0,5 V (±0,3). In dat geval is de accu onherstelbaar en moet worden vervangen.

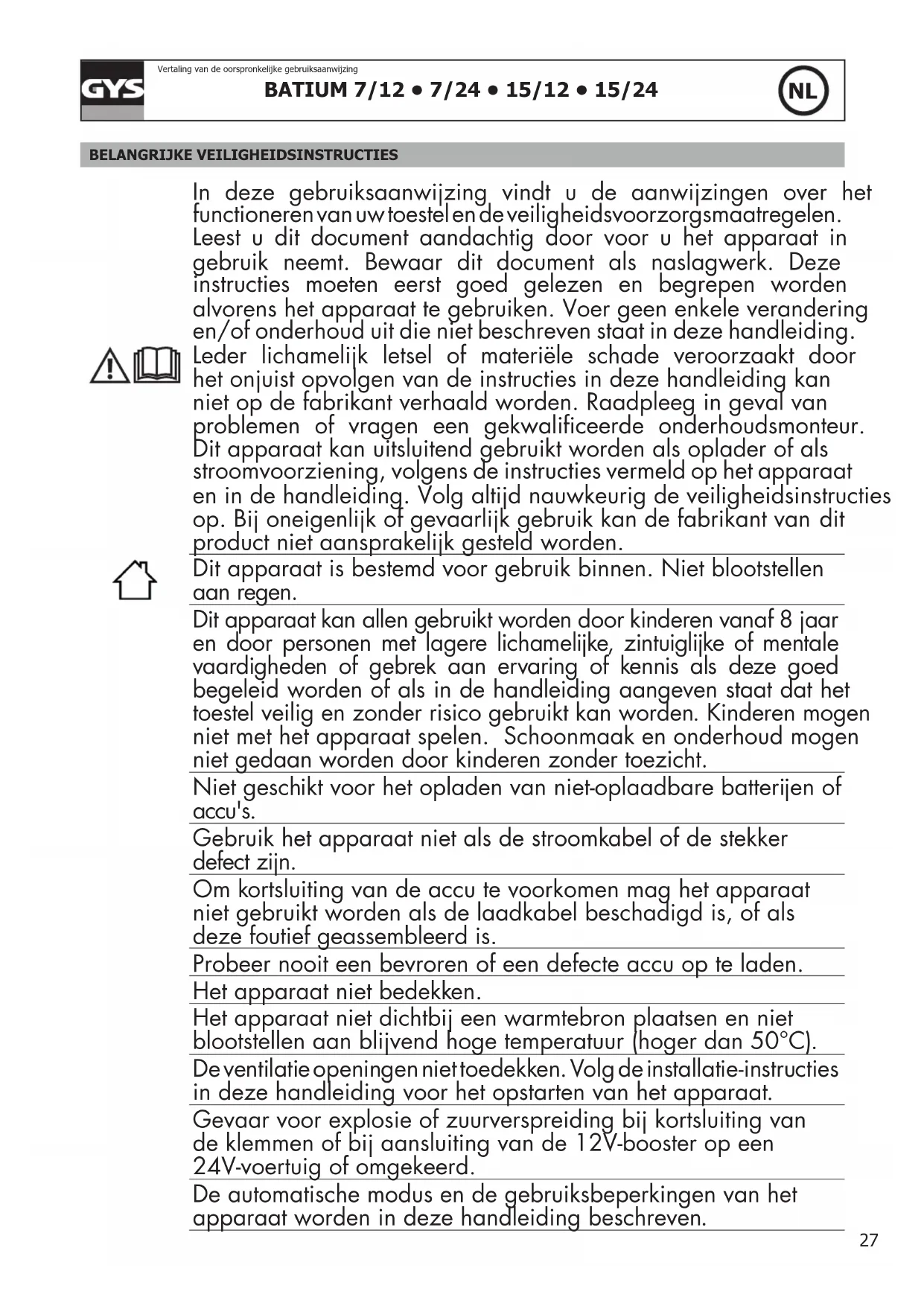

GEBRUIKSAANWIJZING Batium 7.24 GYS

In deze gebruiksaanwijzing vindt u de aanwijzingen over het functioneren van uwtoestelen deveiligheidsvoorzorgsmaatregelen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Deze instructies要去en eerst goed gelezen en begrepen worden alvorens het apparaat te gebruiken. Voer geen enkele veranderingen/of onderhouduit die Niet beschreiben staat in deze handleiding. Leder lichamelijk letsel of materièle schade voroorzaakt door het onjuist opvolgen van de instructies in这家伙 handleiding kan Niet op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwalificeerde onderhoudsmonteur. Dit apparaat kan uitsluitend gebruikt worden als oplader of als stroomvoorziening, volgens de instructies vermeld op het apparaat en in de handleiding. Volg altijd nauwkeurig de veiligheidsinstructies op. Bij oneigenlijk of gevaarlijk gebruik kan de fabrikant van dit product Niet aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Dit apparaat kan allen gebruikt worden door kinderen vanaf 8aar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of gebrek aan ervaring of kennis als deze goed begeleid worden of als in de handleiding aangeven staat dat het toestel veilig en zonder risico gebruikt kan worden. Kinderen mogen nicht met het apparaat spelen. Schoonmaak en onderhoud mogen nicht gedaan worden door kinderen zonder toezicht.

Niet geschikt voor het opladen van Niet-opplaadbare batterijen of accu's.

Gebruik het apparaat Niet als de stroomkabel of de stekker defect়.

Om kortsluiting van de accu te voorkomen mag het apparaat Niet gezbruikt worden als de laadkabel beschadigd is, of als deze foufief geassembleerd is.

Probeer nooit een bevroren of een defecte accu op te laden.

Het apparaat nicht bedekken.

Het apparaat nicht dichtbij een warmtebronplaatsen en nicht bloootstellen aan blijvend hoge temperatuur (hoger dan 50^ ).

Deventilate openings nichttoedekken. Volg de installmentie-instructies in deze handleiding voor het opstarten van het apparaat.

Gevaar voor explosie of zuurverspreiding bij kortsluiting van de klemmen of bij aansluiting van de 12V-booster op een 24V-voertuig of omgekeerd.

De automatische modus en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreiben.

Ontploffings- en brandgevaarlijk! Een opladende accu kan explosief gas uitsstoten. • Plaats de accu tijdens het opladen in een goed geventileerde ruimte. • Vermijd vuur en vonden. Niet roken. • Scherm de elektrische delen van de accu af om kortsluiting te voorkomen.

Laat nooit een accu langere tijd opladen zonder toezicht.

Let op: zuur-projectie gevaar. • Draag altijd een veiligheidsbril en veiligheidshandschoenen. • In geval van oog- of huidcontact, meteen met vel water afspoelen en onmiddelijk een arts raadplegen.

Aansluten / Afsluiten : • Sluit de stroomvoorziening af, alvorens de accu aan te sluten of los te koppelen. • De aansluitklem van de accu die nicht is aingesloten op een chassis moet als eerst aangekoppeld worden. De andere verbinding要去 planta vinden op de chassis, ver van de accu en van de brandstofkanalising. De accu oplader要去 verwolgens op het net aangesloten worden. • Koppel na het laden eerst de acculader van de netspanning los. Koppel daarna de connectie van de chassis los, en pas daarna de connectie met de accu.

Aansluten : • Dit apparaat要去 aangesloten aan de netspanning met een geaard stopcontact. • Dit apparaat is, ter bescherming, uitgerust met een zekering. • De aansluiting op de netspanning要去 conform de nationale regelgeving gebeuren.

Onderhoud : • Als de voedingskabel beschadigd is, dient deze verrangen te worden door de fabrikant, zichre reparatie Dienst of een gekwalificierde technicus, om gevaar te vermiiden. • Het onderhoud dient uitsluitend door een gekwalificierde onderhoudsmonteur te gedaan te worden. • Waarschuwing ! Altijd de stekker uit het stopcontact halen alvorens eventuele onderhoudswerkzaamheden te verrichten. • Als de zekering beschadigd is, dient deze verrangen te worden door de fabrikant, zichre reparatie Dienst of een gekwalificierde technicus, om gevaar te vermiiden.

• Haal regelmatig de kap van het apparaat en blaas het stof weg met een elektrisch stofblazertje. Laat tegelijkkertijd de elektrische aansluitingen controlleden door een gekwalificeerd technicus (met behulp van geisoleerd gereedschap).
• Nooit oplosmiddelen of andere agressieve schoonmaakmiddelen gebruiken.
• De oppervlaktes van het apparaat reinigen met een droge doeck.

Regelgeving :

• Het apparaat is in overeenstemming met met de Europese richtlijnen.
• De conformiteitsverklaring is te vinden op unsere internetsite.
  EAC (Euraziatische Economische Gemeenschap) merk.
• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op once website (zie omslagpagina).
• Dit materiaal voldoet aan de Marokkaanse normen.
• De verklaring C_ (CMIM) van overeenstemming is beschikbaar op unsere internet site (vermeld op de omslag)

Afvalverwerking :

• Afzonderlijke inzameling vereist. Niet met het huishoudelijkke afval wegwerpen.

ALGEMENE BESCHRIJVING

De Batium apparaten zicht voor het opladen van loodaccu's, elektrolyt vloeibaar of gel:

Modellen 7 / 12 7 / 24 15 / 12 15 / 24
Spanning	2 V 6 V 12	V 24 V 6 V	12 V 6	V 12	V 24 V
Accu capaciteit	van 15 Ah tot 130 Ah					Van 35 Ah tot 225 Ah

AANSLUITEN EN ALGEMENE WERKING

Respecteer nauwkeurig de volgorde van de opstart procedure.

Voorzorgsmaatregel: Controller het elektrolyt niveau van de open accu's. Vul indien nodig het niveau bij, voor het opladen te starten.

1. Koppel de klemmen aan : rode klem op de + pool van de accu en Zwarte klem op de - pool.
2. Sluit de accelader aan op de 230V netspanning. Een lampje in A (schema interface p.44) en in B gaan branden, overeenkomstig de LAST opgeslagen geevens.
3. Kies de spanning van de accu (6,12, 24 V) volgens de aanwijzingen op de accu of afhankelijk van een eventuele gerealiseerde koppeling (serie of parallel die p.44). Wanner de verkeerde spanning gekozen worden (24V voor een 12V-accu) bestaat het risico op ontploffing of zourprojectie.	Raak 5 seconden lang niets aan om de keuze te bevestigen.
4. Kies de capaciteit van de accu. De Batium definiert zich de laadspanning.

1. De Batium start automatisch het laden. Hij geeft de laadstatus van de accu aan.(lampjes ① en ②)

	Voyant allumé État
Stap 1:Stijgende spanning		Permanent
Stap 2:Regulering van de spanning (duur : 2aar).		Knipperlampje
Stap 3:Einde van het opladen (Druppelladen / Floating).	100%	Groen

In geval van een stroomstoring slaat de Batium de laadstatus op (behalte in de « SOS Recovery » modus), en herneemt het laden vanaf het begin van de stroomonderbreking.

1. Koppel, wanner de accu is opgeladen, de voedingskabel af.

1. Koppel de klemmen of de connector los van de accu.

FUNCTIE GEFORCEERD LADEN

Als de accu zeer diep ontladen is (zeer lage spanning < 2V ), start het laden nicht automatisch op. Het laad-lampje brandt Niet. De lampjes spanning accu A, en capacititeit B branden. Kies in dit geval de spanning en de laadstroom, en drukervoigens 5 seconden lang op de knop spanning accu 3 om « geforceerd laden » op te starten. Het lampje ① gaat branden wanner de knop losgelaten worden. Als geen enkel lampje gaat branden is uw accu onherstelbaar beschadigd (< 0.5V(± 0.3))

FUNCTIE "SOS RECOVERY" (BESCHIKBAAR OP BATIUM 15/12 EN 15/24)

Tijdens het aansluiten van de accu knippert het lampje SOS RECOVERY ⑥ n de accu knippert het lampje SOS RECOVERY 6, om aan te Geven dat de accu een diepe en langdurige ontlading heegt ondergaan, en dat de accu in het begin-stadium van sulfatering is. De « SOS Recovery » functie start, dankzij een speciale laadcurve, een regeneratie-cyclus van 24 tot 48uur.

Respecteer, voor het activeren van deze functie, de volgende stappen:

1. De accu moet losgekoppeld worden van het voertuig. (GEVAAR VOOR OVERSPANNING)
2. Sluit de klemmen van de Batium aan op de accu.
3. Sluit de Batium aan op de netspanning.
4. Selecteer de laadspanning.
5. Activeer de « Sos Recovery » functie door 5 seconden op knop ④ te drukken, totdat lampje ⑥ gaat branden (de lampjes 電 zich uit).
6. Lampje ① gaat branden en knippert wanner de « Sos Recovery » functie stopt en de normale laadprocedure hervat worden.
7. Het groene lampje ② geeft het eind van de laadprocedure aan.

BEVEILIGING

De Batium apparaten zijn beveiligd gegen kortsluiting en gegen ompoling, enijdens het opstarten van voertuigen (ze handhaven een constant laadvermogen zichsijdens het opstarten van het voertuig). De Batium apparaten beschikken over een anti-vonk system, dat vonkvormingijdens het aansluiten van de accu aan de lader voorkomt. In verband met de veiligkeit leveren de Batium apparaten geen stroom wonneer de klemmen Niet aan een accu gekoppeld+zijn.

AFWIKINGEN, OORZAKEN, OPLOSSINGEN

AFWIJKINGEN OORZAKEN OPLOSSINGEN

1	Het laadlampje 1 is uit. De accu-spanning lampjes A knipperen om de beurt na=ein minuut opladen.	De gekozen spanning komt nicht over-een met de spanning van de accu.	- Haal de stekker van het apparaat uit het stopcontact verwijl u de klemmen op de accu vasthoudt. - Sluit de BATIUM waar aan op het lichtnet. - Selecteer de juiste spanning binnen 5 seconden na het opnieuw aansluiten van het product.
		De accu is onherstelhaar. Accu要去 vervangen worden.
2	De lampjes van de accu-capacit teit ⑧ knipperen om de beurt.	De accu is in kortsluiting of beschadigd.	Accu要去 verwangen worden.
		Een stroomverbruiker is per abuis aangekoppeld geleven (bv. lichten).	Zet de stroomverbruiker uit en ga door met laden / start opnieuw het laden op.
		De accrulader worden gebruikt als voed ding, om groe stroom-verbruikers aan-gesloten op de accu te compenseren.	Normaal gedrag van de lader, maar nicht-cor-rect gebruik. Het lampje dat het einde van het laden aangeeft kan nicht.gaan branden.
		De lampjes van de accu-capaciteit knipperen om de beurt.	De duur van het laden zal abnormala langijken. Gebruik indien möglichk een sterkere accrulader.
			Kies de capacititeit aangegeven op de accu.
		De spanning van de accu stijgt nicht, de accu is beschadigd.	Accu要去 verwangen worden.
3	LDe accu is aangesloten. Het lampje 1 gaat net branden. De lampjes accu-spanning ④ en accu-capaciteit ⑤ branden.	De polariteiten + en -ijken omgewis-seld	Koppel de rode klem aan + en de zwarte klem aan -
		Het klemcontact is slecht.	Reinig de occupolen en sluit de klemmen weeer aan.
		De accu is diep ontladen.	Gebruik de functie « geforceerd laden » (zie de procedure vorige pagina)
		Dezekering is gesmolten	Koppel het apparaat van de netspanning af. Koppel de klemmen van de accu af. Vervang dezekering en respecteeraar bij het type (15 A voor de Batium 7-12 7-24 of 30 A voor de Batium 15-12 en 15-24).
4	Het lampje «SOS Recovery» ⑥ knippert (Batium 15/12 en 15/24) na een minuut laden.	De accu heeft een diepe en langduri-ge ontlading ondergaan, en is in het beginstadium van sulfatering. Het opladen gaat door maar aangeraden wordt om de « SOS recovery » func-tie te gebruiken.	Koppel het apparaat van de netspanning af, koppelervoigens de klemmen af. Start de « SOS Recovery » functie, zie de proce-dure vorige pagina.
5	« SOS recovery » functie (Batium 15/12 – 15/24) : na 24 eer着眼 de lampjes laden ①eneinde laden ②uit.	Accu onherstelbaar Accu要去 verwangen worden
6	FFunctie geforceerd laden : Na 5 seconden op de accu-span-ning ③ knop gedrukt te hebben op de functie gefor-ceerd laden te starten, gaat het laad-lampje Niet branden.	Accu spanning < 0.5 V (± 0.3) Accu moet verwangen worden
7	Tijdens de aansluiting op de netspanning brandt geen enkel lampje.		Koppel de Batium gedurende 10 seconden van de netspanning af, sluit dan waar aan.

GARANTIE

De garantie dekt alle gebrenen en fabricagefouten gedurende twee jaan vanaf de aankoopdatum (onderdelen en arbeidsloan).

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (ervuiling, roest, stof).

In geval van storing moet het apparaat terugestuurd worden maar uw distributeur, samen met:

• Een gedateerd aankoobewijs (betaalbewijs, faktur ...).
• Een beschrijving van de storing.
