Marque	Soler & Palau
Modèle	EB100N
Type de produit	Ventilateur d'extraction mural ou plafond
Diamètre de perçage	105 mm
Diamètre de conduit	100 mm (normalisé)
Poids	Environ 1,2 kg
Alimentation	Monophasé, tension et fréquence selon plaque signalétique (ex. 230 V ~ 50 Hz)
Classe d'isolation	Classe II (double isolation) ; version 12V : Classe III
Versions disponibles	S (simple), T (temporisation réglable 1-30 min), HT (temporisation + hygrostat 60-90 % HR)
Alimentation basse tension (12V)	Via transformateur de sécurité CT-45/12 (non inclus)
Installation	Par un professionnel qualifié ; respecter les réglementations locales
Raccordement électrique	Interrupteur avec ouverture de contacts ≥ 3 mm ; pas de raccordement à la terre (sauf transformateur)
Entretien et nettoyage	Débrancher avant intervention ; nettoyer avec un chiffon imprégné de détergent doux
Sécurité	Ne pas introduire d'objets dans la grille ; ne pas utiliser sans grille frontale
Utilisation	Enfants à partir de 8 ans sous surveillance ; interdiction aux personnes à capacités réduites sans assistance
Garantie	Défauts d'origine couverts ; toute manipulation non autorisée annule la garantie
Recyclage	Emballage et appareil usagé à déposer dans les points de recyclage

FOIRE AUX QUESTIONS - EB100N Soler & Palau

Comment installer le ventilateur EB100N ?

L'installation doit être réalisée par un professionnel qualifié. Percer un trou de 105 mm dans le mur ou le plafond, fixer le support avec les 4 vis et chevilles fournies, puis raccorder le câble électrique selon le schéma correspondant à la version (S, T ou HT).

Quel diamètre de conduit utiliser ?

Utiliser un conduit de diamètre normalisé de 100 mm minimum. Ne jamais utiliser un conduit de diamètre inférieur à 100 mm.

Comment régler la temporisation sur les versions T et HT ?

La temporisation se règle entre 1 et 30 minutes à l'aide d'un petit tournevis sur le potentiomètre situé en partie inférieure de l'appareil (après avoir retiré la grille). Tourner dans le sens horaire (CW) pour augmenter le temps, antihoraire (CCW) pour diminuer.

Comment fonctionne l'hygrostat sur la version HT ?

L'hygrostat électronique se règle entre 60% et 90% d'humidité relative. Lorsque le taux d'humidité dépasse la valeur réglée, l'extracteur se met automatiquement en marche ; il s'arrête quand l'humidité redescend en dessous de cette valeur.

Puis-je utiliser un variateur de vitesse avec cet extracteur ?

La notice ne mentionne pas l'utilisation d'un variateur. Pour éviter tout risque de dysfonctionnement ou d'endommagement, il est déconseillé d'utiliser un variateur non prévu par le fabricant.

Comment nettoyer l'extracteur ?

Avant tout nettoyage, débrancher l'appareil du réseau électrique. Nettoyer régulièrement l'aérateur avec un chiffon imprégné d'un détergent doux. Ne pas démonter d'autres pièces que celles indiquées dans la notice.

Que faire si l'extracteur ne fonctionne plus ?

Vérifier d'abord que l'alimentation est présente et que l'interrupteur est en position marche. Si le problème persiste, contacter votre distributeur. Toute manipulation non autorisée annule la garantie.

L'extracteur doit-il être raccordé à la terre ?

Les modèles EB sont de classe II (double isolation) et ne nécessitent pas de raccordement à la terre. Pour les versions 12V, le transformateur CT-45/12 doit être raccordé à la terre.

Puis installer l'extracteur dans une salle de bain ?

Oui, mais il doit être installé hors de portée des projections d'eau. Respecter les distances de sécurité et les réglementations locales en vigueur pour les locaux humides.

Comment obtenir des pièces de rechange ?

Contacter votre distributeur ou le service après-vente Soler & Palau. La notice précise que seules les pièces indiquées peuvent être démontées ; toute autre manipulation risquerait d'annuler la garantie.

MODE D'EMPLOI EB100N Soler & Palau

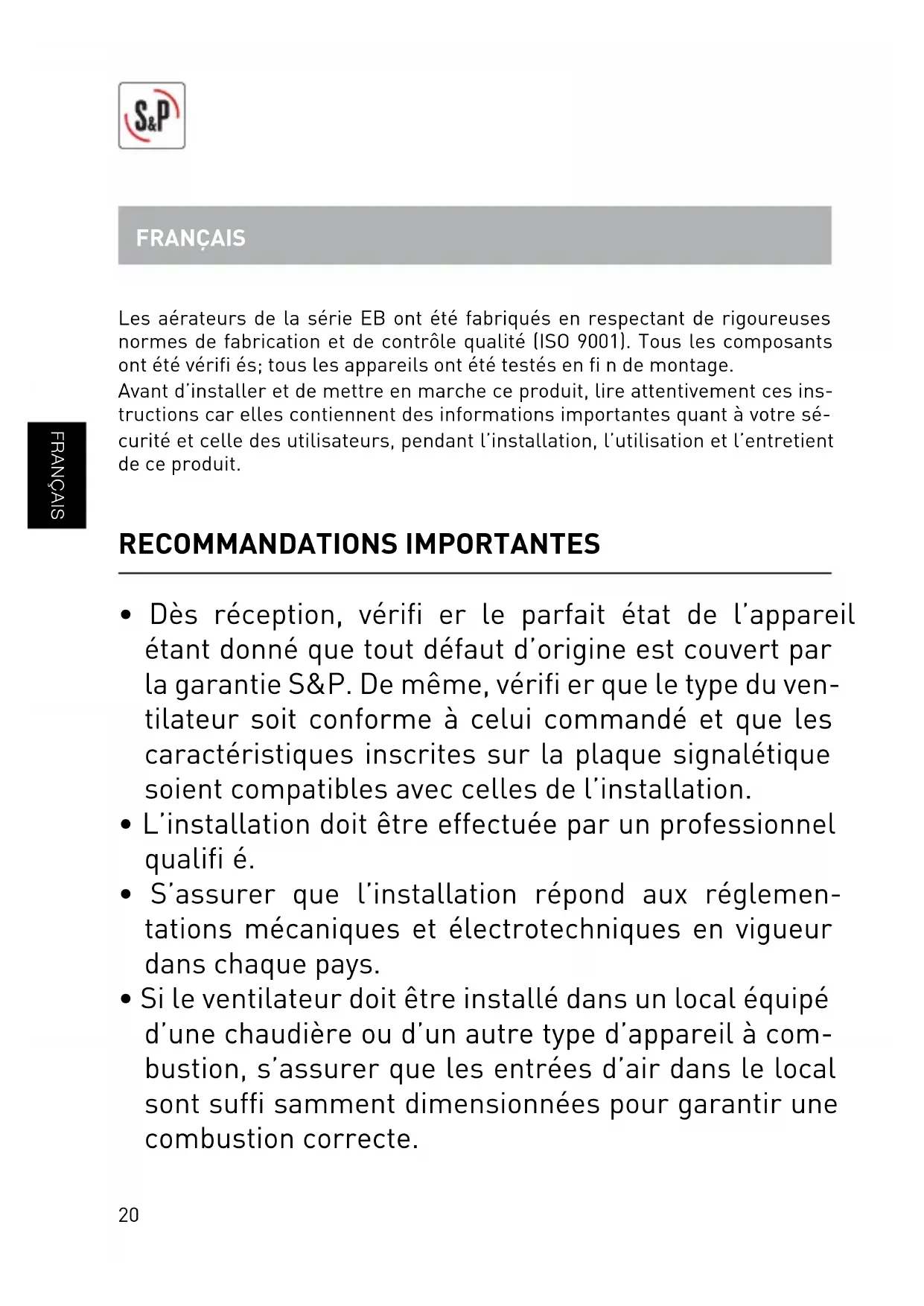

Les aérateurs de la série EB ont été fabriqués en respectant de rigoureuses normes de fabrication et de contrôle qualité (ISO 9001). Tous les composants ont été vérifiés; tous les apparciels ont été testés en fin de montage.

Avant d'instructor et demettre en marche ce produit, dire attentivement ces instructions car elles contiennent des informations importantes quant a vous securite et celle des utilisateurs, pendant l'installation, l'utilisation et l'entretient de ce produit.

• Dès réception, vérifi er le parfait état de l'appareil étant donné que tout défaut d'origine est couvert par la garantie S&P. De même, vérifi er que le type du ventilateur soit conforme à celui commandé et que les caractéristiques inscrites sur la plaque signalétique soient compatibles avec celles de l'installation.
• L'installation doit être effectuee par un professionnel qualifi e.
• S'assurer que l'installation répond aux réglementations mécaniques et électrotechniques en vigueur dans chaque pays.

• Si le ventilateur doit être installé dans un local équipe d'une chaudière ou d'un autre type d'appareil à combustion, s'assurer que les entrées d'air dans le local sont suffiSAMMENT dimensionnées pour garantir une combustion correcte.

• Ne pas raccorder l'aérateur à un conduit utilisé pour evacuer les fumées d'appareils alimentés au gaz ou autre combustible.

• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus, Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéfi cier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
• Les enfants ne doivent pas jouer avec l'appareil.
• Les enfants ne doivent ni nettoyer l'appareil ni s'occuper de son entretien sans surveillance.
• Ne pas introduire d'objet au travers de la grille de protection.
• Ne pas enlever la grille frontale lorsque l'extracteur est en fonctionnement ou en mouvement. Le ventilateur doit toujours fonctionner avec la grille frontale correctement installée.

INSTALLATION

IMPORTANT: Avant d'instructor et de raccorder l'EDM, s'assurer que le cable d'alimentation soit déconnecté du réseau électrique.

Scheme fi g.1: 1 - Grille de protection 4- Couvercle de boite à bornes

2-Vis de fi xation 5-Passe-cables

L'EB peut être installé soit au mur soit au plafond, en rejet d'air directement vers l'extérieur ou en conduit individuel ou collectif (fi g.2).

Pratiquer, dans le mur ou le plafond, une ouverture de diamètre 105 mm.

Dévisser la vis de maintainant (2) de la grille de protection (1).

Si le montage est réalisé avec un conduit individuel, utiliser un conduit de diamètre normalisé de 100mm .

Ne pas utiliser de conduit ayant un diamètre inférieur à 100 mm.

S'il est prévu de faire un coude au souffl age du ventilateur, le faire le plus arrondi possible.

S'assurer qu'il n'existe dans le conduit aucune obstruction au passage de l'air, que le volet de surpression situé dans la bouche de souffl age s'ouvre facilement et que la turbine tourne librement.

Placer le support (3) contre le mur ou au plafond et le fi xer à l'aide des 4 vis et chevilles fournies dans l'emballage.

Dévisser les vis de maintien du couvercle de boite à bornes (4) pour pouvoir acceder au bornier.

Raccorder le cable électrique comme indiqué ci-après.

RACCORDEMENT ÉLECTRIQUE

L'EB est un aérateur prévu pour être raccordé à un réseau monophasé dont la tension et la fréquence sont indiquées sur la plaque signalétique place à l'arrête de l'appareil.

Les aérateurs EB sont Classe II (double isolation) et les aérateurs EB 12V sont classe III ce qui fait qu'il n'est pas nécessaire de les raccarder à la terre.

IMPORTANT: Le transformateur de sécurité CT-45/12 utilise avec les EB 12V doit être raccordé à la terre.

Pour le raccordement, prévoir dans l'installation électrique un interrupteur ayant une ouverture entre contacts d'au moins 3 mm.

Le cable électrique peut être introduit dans l'EB soit par le passé-cable à l'arrière de l'appareil (6), soit par le passecable (5).

Une fois le cable introduit dans l'EB réalisier le branchement au bornier suivant la version de l'EB.

Remonter le couvercle de boite à bornes (4), la grille de protection (1) et serrer la vis de fi xation (2).

EB VERSIONS S

Pour ces modèles sont proposés deux schémas:

Fig.3: Mise en marche de l'EB par un interrupteur indépendant.

Fig.4: Mise en marche de l'EB par le même interrupteur que celui de la lumière.

EB VERSIONS S (12V~50Hz)

Ces modèles doivent être alimentés par le transformateur de sécurité CT-45/12:

Fig.9: Mise en marche du transformateur et de l'érateur par un interrupteur indépendant.

Fig.10: Mise en marche du transformateur et de l'érateur par le même interrupteur que celui de la lumière.

EB VERSIONS T

Modèles équipés d'une temporisation régiable entre 1 et 30 minutes.

La temporisation permet à l'appareil de continuer à fonctionner, le temps déterminé par la temporisation, après que l'interrupteur ait été fermé.

Le schéma de câblage fi g.5 montre comment commander l'appareil temporisé avec un interrupteur indépendant Le schéma de câblage fi g.6 montre comment, avec le même interrupteur, commander la lumière dans la piece et la mise en route de l'EB temporisé.

Pour régler cette temporisation agir sur le potentiamètre situé en partie inférieure de l'appareil (fi g.6), avec un petit tournevis:

• Pour augmenter le temps de fonctionnement tourner dans le sens horaire (CW).

• Pour diminuer le temps de fonctionnement, tourner dans le sens anti-horaire (CCW).

EB VERSIONS T (12V~50Hz)

Ces modèles doivent être alimentés par le transformateur de sécurité CT-45/12:

Fig. 11: Mise en marche du transformateur et de l'érateur par un interrupteur indépendant.

Fig. 12: Mise en marche du transformateur et de l'érateur par le même interrupteur que celui de la lumière.

EB VERSIONS HT

Les versions HT sont équipées d'une temporisation régable entre 1 et 30 minutes ainsi que d'un hygrostat électronique régable entre 60 et 90% RH (% d'humidité relative).

Les deux fonctions, temporisation et control de l'humidité sont indépendantes l'une de l'autre.

Les réglages s'effectuent à l'aide d'un petit tournevis, en agissant sur les deux potentiomètres situés en partie inférieure de l'EB et accessibles après avoir retire la grille de protection (fi q.7).

Pour régler la temporisation tourner le potentiamètre de droite:

• Pour augmenter le temps de fonctionnement tourner dans le sens horaire [CW].
• Pour diminuer le temps de fonctionnement, tourner dans le sens anti-horaire [CCW].

Pour régler la valeur d'humidité relative au-dessus de laquelle l'appareil se mettra automatiquement en marche, tourner le potentiamètre de gauche.

Fonctionnement

La temporisation fonctionnera dés que l'interrupteur pilotant l'appareil (independant ou de la lumière) sera fermé.

Grace à l'hygrostat, l'aérateur se mettra automatiquement en marche quand le niveau d'humidity dans la piece sera supérieur à la valeur pré régée.

De même, l'airateur s'arrête automatiquement quand le niveau d'humidité dans la piece sera de nouveau inférieur à la valeur prérégée.

Le schéma fi g.7 montre comment raccarder l'appareil à un interrupteur indépendant.

Le schéma fi g.8 montre comment raccarder l'appareil au même interrupteur que celui de la lumière.

EB VERSIONS HT (12V~50Hz)

Ces modèles doivent être alimentés par le transformateur de sécurité CT-45/12:

Fig.13: Mise en marche du transformateur et de l'érateur par un interrupteur indépendant.

Fig.14: Mise en marche du transformateur et de l'airateur par le même interrupteur que celui de la lumière.

ENTRETIEN

IMPORTANT: Avant de manipuler le ventilateur, s'assurer qu'il est débranché du réseau électrique, même s'il est arrêté, et que personne ne puisse lemettre en marche pendant l'opération Nettoyer régulièrement l'aérateur avec un chiffon improugné d'un détergent doux.

Nous vous conseillons de ne pas démonter d'autres pieces que celles indiquées; toutes autres manipulations pourraient entraîner la suppression de la garantie. En cas de problème avec l'extracteur se mette en contact avec son distributeur.

ASSISTANCE TECHNIQUE

En cas d'anomalie dans le fonctionnement de l'appareil, contacter votre distributeur. Toute manipulation, qui n'est pas strictement nécessaire à l'installation de l'appareil, réalisée par des personnes non qualifiées, nous obligerait à annuler la garantie.

RECYCLAGE

La norme de la CEE et l'engagement que nous devons prendre par rapport aux nouvelles générations nous obligent à recycler les matériaux; nous vous prions donc de ne pas oublier de déposer tous les éléments restants de l'emballage dans les containers de recyclage correspondants, et d'emporter les appareils usages au Point de Recyclage le plus proche.

S&P se réserves le droit de modifier ces instructions sans préavis.
