Type de produit	Convertisseur inverter (onduleur) à onde sinusoïdale pure
Tension d'entrée	12 V CC ou 24 V CC selon modèle
Tension de sortie	230 V CA
Puissance nominale	2000 W
Port USB	Oui, 5 V / 2,1 A (alimentation uniquement)
Protections intégrées	Sous-tension, surtension, surcharge, surchauffe, court-circuit
Ventilateur	Automatique (actif si charge >30% ou température >60°C)
Télécommande	Oui, avec afficheur numérique (tension d'entrée et puissance de sortie)
Câbles de batterie inclus	Oui, rouge (positif) et noir (négatif), longueur 48 cm
Section câble (modèle 12 V)	22 mm²
Section câble (modèle 24 V)	12 mm²
Borne de terre	Oui
Usage recommandé	Intérieur, ne pas exposer à la pluie
Nettoyage	Chiffon sec, pas de solvants
Garantie	2 ans (pièces et main-d'œuvre)
Applications typiques	Outils électriques, bureau, électroménager, installations solaires, marine

FOIRE AUX QUESTIONS - PSW 2002 W GYS

Comment brancher le convertisseur PSW 2002 W à la batterie ?

Assurez-vous que le convertisseur est éteint. Connectez d'abord le câble noir à la borne négative du convertisseur, puis le câble rouge à la borne positive. Ensuite, reliez le câble noir à la borne négative de la batterie, puis le câble rouge à la borne positive. Ne pas inverser les polarités. Remettez les caches plastiques après chaque connexion.

Que faire si le voyant rouge s'allume ?

Le voyant rouge indique un défaut. Les codes d'erreur sont : F01 (tension trop basse), F02 (surtension), F03 (surcharge), F04 (température trop élevée), F05 (court-circuit). Consultez la liste des alertes dans la notice pour les actions à entreprendre. Certains défauts se réinitialisent automatiquement lorsque les conditions redeviennent normales.

Puis-je utiliser le convertisseur avec des appareils sensibles comme un ordinateur ?

Oui, le PSW 2002 W produit une onde sinusoïdale pure (Pure Sine Wave), adaptée aux appareils électroniques sensibles (ordinateurs, téléviseurs, etc.). Cependant, vérifiez que la puissance totale des appareils ne dépasse pas 2000 W (85% recommandé).

Comment fonctionne la télécommande de surveillance ?

La télécommande se branche sur le port distant du convertisseur. Un appui long (>3 secondes) sur le bouton On/Off allume ou éteint le convertisseur (l'interrupteur principal doit être sur Off). L'afficheur numérique indique la tension d'entrée (INPUT DISPLAY) et la puissance de sortie (OUTPUT DISPLAY) selon le mode sélectionné par appui court.

Le ventilateur du convertisseur est-il toujours en marche ?

Non, le ventilateur fonctionne automatiquement dans deux cas : lorsque la charge dépasse 30% de la capacité totale du convertisseur, ou lorsque la température interne dépasse 60°C. Cela permet d'économiser l'énergie.

Quelles sont les précautions de sécurité à respecter ?

Utilisez l'appareil à l'intérieur, à l'abri de la pluie. Ne le couvrez pas et ne bloquez pas les ouvertures de ventilation. Évitez les températures supérieures à 50°C. Portez des gants et lunettes de protection lors de la manipulation de la batterie (risque d'acide et de gaz explosifs). Ne fumez pas à proximité.

Puis-je utiliser une rallonge entre la batterie et le convertisseur ?

Il est déconseillé d'utiliser une rallonge car elle peut diminuer les performances. Si nécessaire, utilisez un câble de haute qualité et de section suffisante pour réduire les pertes.

Comment nettoyer le convertisseur ?

Nettoyez les surfaces avec un chiffon sec. N'utilisez jamais de solvants ou de produits nettoyants agressifs.

Que faire en cas de surcharge ?

Le voyant rouge et l'alarme s'activent. La puissance demandée par l'appareil branché est trop élevée. Débranchez l'appareil et réduisez la charge. Le convertisseur redémarrera automatiquement une fois la surcharge supprimée.

Le convertisseur est-il compatible avec les installations solaires ?

Oui, le PSW 2002 W est adapté aux installations à énergie solaire, éolienne, ainsi qu'aux véhicules, bateaux et autres applications mobiles. Assurez-vous que la tension de la batterie correspond au modèle (12V ou 24V).

MODE D'EMPLOI PSW 2002 W GYS

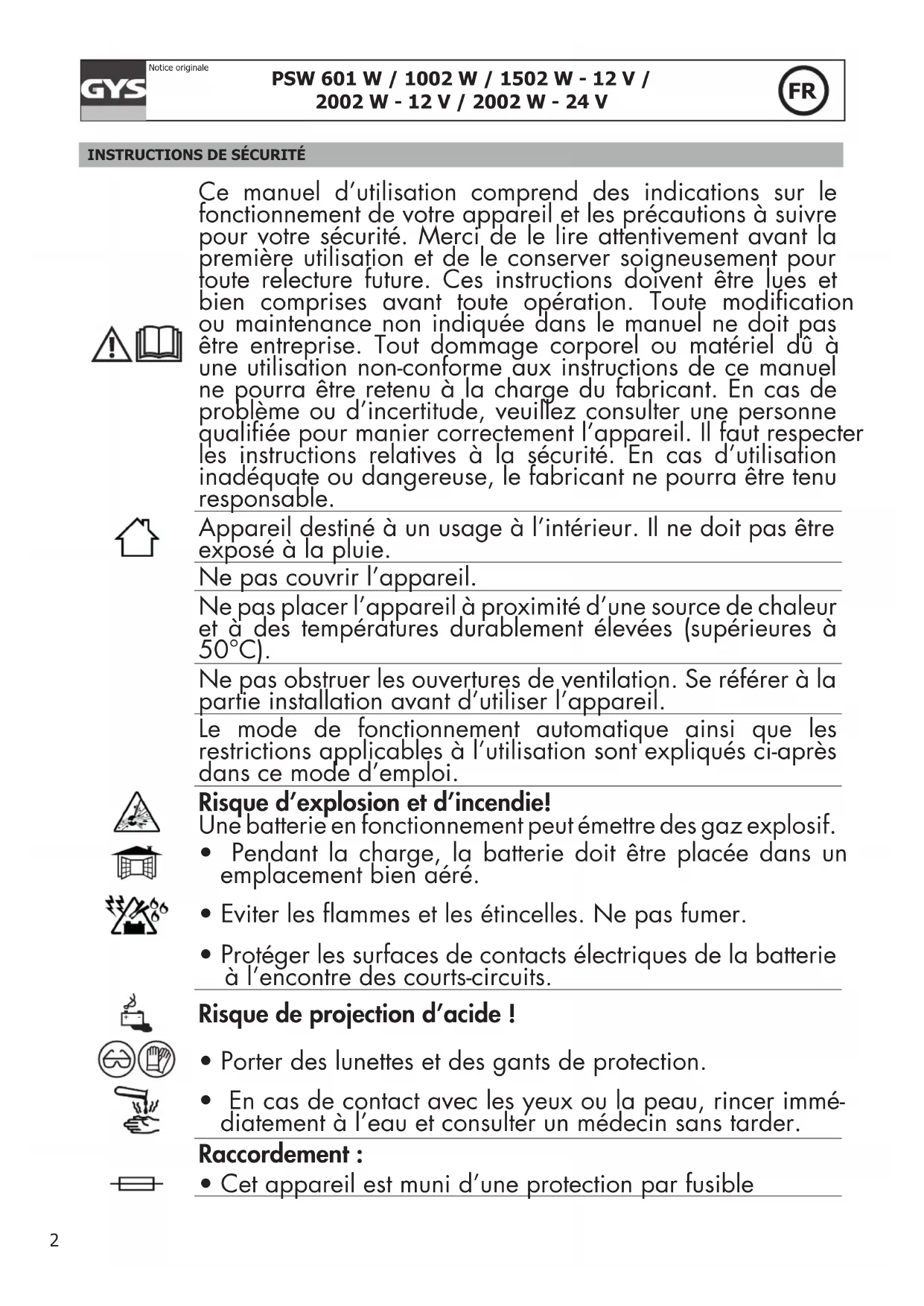

Ce manuel d'utilisation comprend des indications sur le fonctionnement de votre appareil et les précautions à suivre pour votre sécurité. Merci de le dire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. Ces instructions doivent être lues et bien comprises avant toute opération. Toute modification ou maintenance non indiquée dans le manuel ne doit pas être entreprises. Tout dommage corporel ou matériel d'à une utilisation non-conformé aux instructions de ce manuel ne pourra être retenu à la charge du fabricant. En cas de problème ou d'incertitude, veuillez consulter une personne qualifiée pour manier correctement l'appareil. Il faut respecter les instructions relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

Appareil destiné à un usage à l'intérieur. Il ne doit pas être exposé à la pluie.

Ne pas couvrir l'appareil.

Ne pas placer l'appareil à proximé d'une source de chaleur et à des températures durablement élevées (supérieures à 50^ ).

Ne pas obstruer les ouvertures de ventilation. Se référer à la partie installation avant d'utiliser l'appareil.

Le mode de fonctionnement automatique ainsi que les restrictions applicables à l'utilisation sont expliqués ci-après dans ce mode d'emploi.

Risque d'explosion et d'incendie!

Une batterie en fonctionnement peut émettre des gaz explosif.

• Pendant la charge, la batterie doit être place dans un emplacement bien aéré.
• Eviter les flammes et les étincelles. Ne pas fumer.
• Protégéger les surfaces de contacts électriques de la batterie à l'encontre des courts-circuits.

Risque de projection d'acide!

• Porter des lunettes et des gants de protection.
• En cas de contact avec les yeux ou la peau, rincer immédiatement à l'eau et consulter un médecin sans tarder.

Raccordement :

• Cet apparéil est muni d'une protection par fusible

Entretien :

• L'entretien doit être effectué que par une personne qualifiée.
• N'utiliser enaucun cas des solvants ou autres produits nettoyants agressifs
• Nettoyer les surfaces de l'appareil à l'aide d'un chiffon sec.

Réglementation :

Appreil conforme aux directives europeennes.
- La déclaration de conformité est disponible sur notre site internet.
- Marque de conformité EAC (Communauté économique Eurasienne).
- Matériel conforme aux exigences Britanniques. La déclaration de conformité Britannique est disponible sur notre site (voir à la page de couverture).
- Matériel conforme aux normes Marocaines.
- La déclaration C_ (CMIM) de conformité est disponible sur notre site (voir à la page de couverture).

Mise au rebut :

• Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

DESCRIPTION

Le convertisseur inverter PSW (Pure sinus Wave) est un apparéil qui transforme une tension continue de 12 V ou 24 V en une tension alternative de 230 V. Ce produit est largement utilisé pour diverses applications type vehicules, structures et apparéils mobiles de télécommunications, de sécurité publique, d'urgence, etc.

Ce convertisseur a l'avantage d'être de petite taille, léger, stable et hautement efficace à la conversion. Il est équipé de 5 protections : protection de sous ou surtension en entrée, protection de surcharge, protection de surchauffe, protection de court-circuit en sortie.

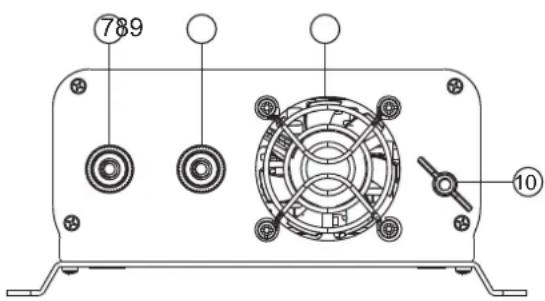

PRODUITS ET DIAGRAMMES CÁBLES

PSW 601 W

1- Prises de sortie courant alternatif
2-Voyant d'alimentation (Vert)
3- Indicateur de defaulted (Rouge)
4- Commutateur ON/OFF
5- Sortie USB

6- Port distant
7- Entree courant DC + Borne (Rouge)
8- Entree courant DC - Borne (Noire)
9-Ventilatateur
10- Terre

1-Prises de sortie courant alternatif
2-Voyant d'alimentation (Vert)
3- Indicateur de defaulted (Rouge)
4- Commutateur ON/OFF 9- Ventilateur
5- Sortie USB 10-Terre

6- Port distant
7- Entree courant DC + Borne (Rouge)
8- Entre courant DC Borne (Noire)

Câbles de batterie (rouge = positif; noir = négatif) Pince «Terre» (câble vert et jaune)

Convertisseur Ref Ref UK	Longueur/section câble
PSW 601W - 12 V	067332	067349	6 mm²/48 cm (rouge + noir)
PSW 1002W - 12 V	067356	067363	10 mm²/48 cm (rouge + noir)
PSW 1502W - 12 V	067370	067387	16 mm²/48 cm (rouge + noir)
PSW 2002W - 12 V	067394	067400	22 mm²/48 cm (rouge + noir)
PSW 2002W - 24 V	067417	067424	12 mm²/48 cm (rouge + noir)

CHAMP D'APPLICATION ET AUTRES USAGES

1. Champ d'application
   a) Usage conseilé:
2. Outils ELECTriques (ex : scie ELECTrique, perceuse, ponceuse, compresseur)
3. Equipement de bureau (ex : ordinateur, imprimante, écran, télécopieur, scaneur, lampe)
   Appareils electromagners (ex: aspirateur, ventilateur, machine à coudre, micro-onde, réfrigerateur, congélateur, machine à café, mixeur, machine à gacons)
4. Installations commerciales (ex : utilisaires, voitures, installation à énergie solaire, éolienne ou embarcations diverses type marine)
5. Divers apparéils électriques : TV, radio, console de yeux, amplificateur, équipement de surveillance ou de télécommunication.

REMARQUE: Bien vérifier la puissance maximale du convertisseur. Il est conseilé d'utiliser le produit à 85%.

b) Usage du port USB:

Le port USB sert uniquely a alimenter un appareil compatible, il ne sert pas a échanger des données.
- Ne pas brancher d'appareil exceedant 2.1 A, cela risquerait d'endommager le port USB.
- Respecter les recommendations du constructeur lorsque l'appareil nécessite un chargeur spécifique.

1. Ventilation

2. Pour economiser de l'énergie, le ventilateur fonctionne sous deux conditions :

3. Pour toute charge au-delà de 30% de la capacité totale du convertisseur.

4. Quand la température interne du produit dépasse les 60^

5. Usage d'une rallonge :

6. Nous déconseillons l'usage de rallonge entre la batterie et le convertisseur qui pourrait diminuer les performances de l'appareil.
7. Si vous doivent utiliser une rallonge, nous conseillons d'utiliser des cables de haute qualité, de sections supérieures, pour réduire les risques de pertes électriques.

RACCORDEMENT

• S'assurer que la tension d'entrée du convertisseur correspond à la tension de la batterie (12 V ou 24 V).
• Tant qu'il n'est pas indiqué de l'allumer, le convertisseur doit rester eteint.
• Raccorder le convertisseur à la batterie avec les cables fournis.

• Respecter les étapes suivantes dans l'ordre.

• Connecter le cable noir à la borne négative du convertisseur, puis le cable rouge à la borne positive du convertisseur.

Après chaque raccordement, bien remetre les caches plastiques rouges et noirs. Ils evitant que les connexions entrent en contact avec des pieces métalliques et provoquent un court-circuit.

1. Relier le cable noir à la borne négative de la batterie, puis le cable rouge à la borne positive de la batterie.

Bien vérifier la connexion avant l' étape suivante. Ne pas inverser la connexion sous peine d'endommager le convertisseur.

1. Positionner le commutateur en position «ON», le voyant vert s'allume, le produit est pret à être utilisé. Si l'alarme s'enclenche, etéindre le produit et se reporter à la liste des alertes.

DEBRANCHEMENT

Pour débrancher le convertisseur, respecter les étapes suivantes dans l'ordre :

1. Debrancher la cosse rouge aux bornes de la batterie, puis la cosse noire.
2. Debrancher le cable rouge à la borne positif du convertisseur, puis le cable noir à la borne négative du convertisseur.

Une fois chaque cable débranché, bien remètre les caches plastiques rouges et noirs sur les connectiques du convertisseurs.

TELECOMMANDE DE SURVEILLANCE

PSW 601 W

La télécommande de surveillance doit être connectée au convertisseur lorsqu'il n'est pas sous tension.

1. Brancher la télécommande au convertisseur (1).

Il est possible de fixer la télécommande une fois la connexion établie.

Bouton On / Off

La télécommande permet de contrôle le convertisseur à distance (max 5 m).

La fonction On/Off de la télécommande ne fonctionne que si l'interrupteur principal du convertisseur est sur Off.

1. Effectuer un appui long (>3s) sur le bouton (2). Le convertisseur s'allume, la LED Power devient verte.
2. Répéter la même opération pour éteindre le convertisseur.

Afficheur numérique (telecommande PSW 1002W / 1502W / 2002W)

• L'écran "INPUT DISPLAY" donne des informations relatives à la tension de la batterie.

• L'écran "OUTPUT DISPLAY", informe de la puissance consommée par l'appareil branché au convertisseur.

Un simple appui sur le bouton (2) permet de passer de l'un a I'autre.

Indicateurs

L'indicateur vert est le témoin d'alimentation. L'indicateur rouge indique un défaut :

F01 F02 F03 F04 F05
Tension trop faible Surtension Surcharge Température trop elevée Court-circuit

LISTES DES ALERTES

Protection	Etat			Explications
	Diode LED Alarme Courant de Sortie AC
Alarme sous tension	Verte : Oui Rouge : Non	Oui	Oui	Lorsque la tension returne à la normale, l'alarme stoppe automatiquement.
Coupure de sous tension	Verte : Oui Rouge : Oui	Oui	Non	Lorsque la tension returne à la normale, le convertisseur redémarre automatiquement.
Coupure de surtension	Verte : Oui Rouge : Oui	Oui	Non	Lorsque la tension returne à la normale, le convertisseur redémarre automatiquement.
Coupure de Surcharge	Verte : Oui Rouge : Oui	Oui	Non	La puissance demandée par l'appareil branché au convertisseur est trop importante, il faut réduire la charge.
Coupure de surchauffe	Verte : Oui Rouge : Oui	Oui	Non	Lorsque la température returne à la normale, le convertisseur redémarre automatiquement.
Coupure de Court-circuit	Verte : Oui Rouge : Oui	Oui	Non	Lorsque le problème de court-circuit est résolu, le convertisseur redémarre automatiquement.

PERFORMANCES TENSION ET TEMPERATURE

Puissance en fonction de la tension de sortie

Puisance en fonction de la temperature

GARANTIE

La garantie couvre tous defauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'oeuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
  L'usure normale des pieces (Ex.: cables, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, demontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, returner l'appareil à votre distributeur, en y joignant :

• un justificatif d'achat dated (ticket de sortie de caisse, facture....)
• une note explicative de la panne.
