Producttype	Zuivere sinusomvormer (inverter)
Ingangsspanning	12 V DC of 24 V DC afhankelijk van model
Uitgangsspanning	230 V AC
Nominaal vermogen	2000 W
USB-poort	Ja, 5 V / 2,1 A (alleen voeding)
Ingebouwde beveiligingen	Onderspanning, overspanning, overbelasting, oververhitting, kortsluiting
Ventilator	Automatisch (actief bij belasting >30% of temperatuur >60°C)
Afstandsbediening	Ja, met digitaal display (ingangsspanning en uitgangsvermogen)
Batterijkabels inbegrepen	Ja, rood (positief) en zwart (negatief), lengte 48 cm
Kabeldoorsnede (12 V model)	22 mm²
Kabeldoorsnede (24 V model)	12 mm²
Aardaansluiting	Ja
Aanbevolen gebruik	Binnen, niet blootstellen aan regen
Reiniging	Droge doek, geen oplosmiddelen
Garantie	2 jaar (onderdelen en arbeid)
Typische toepassingen	Elektrisch gereedschap, kantoor, huishoudelijke apparaten, zonne-energie-installaties, maritiem

Veelgestelde vragen - PSW 2002 W GYS

Hoe sluit ik de PSW 2002 W omvormer aan op de accu?

Zorg ervoor dat de omvormer is uitgeschakeld. Sluit eerst de zwarte kabel aan op de negatieve aansluiting van de omvormer, dan de rode kabel op de positieve aansluiting. Verbind vervolgens de zwarte kabel met de negatieve pool van de accu, dan de rode kabel met de positieve pool. Niet de polen omkeren. Plaats na elke aansluiting de plastic beschermkappen terug.

Wat te doen als het rode lampje brandt?

Het rode lampje geeft een fout aan. De foutcodes zijn: F01 (te lage spanning), F02 (overspanning), F03 (overbelasting), F04 (te hoge temperatuur), F05 (kortsluiting). Raadpleeg de lijst met waarschuwingen in de handleiding voor de te nemen acties. Sommige fouten worden automatisch gereset wanneer de omstandigheden weer normaal worden.

Kan ik de omvormer gebruiken met gevoelige apparaten zoals een computer?

Ja, de PSW 2002 W produceert een zuivere sinusgolf (Pure Sine Wave), geschikt voor gevoelige elektronische apparaten (computers, televisies, enz.). Controleer echter of het totale vermogen van de apparaten niet hoger is dan 2000 W (85% aanbevolen).

Hoe werkt de afstandsbediening voor bewaking?

De afstandsbediening wordt aangesloten op de afstandsbedieningspoort van de omvormer. Een lange druk (>3 seconden) op de aan/uit-knop schakelt de omvormer in of uit (de hoofdschakelaar moet op Uit staan). Het digitale display geeft de ingangsspanning (INPUT DISPLAY) en het uitgangsvermogen (OUTPUT DISPLAY) weer, afhankelijk van de geselecteerde modus door kort te drukken.

Draait de ventilator van de omvormer altijd?

Nee, de ventilator werkt automatisch in twee gevallen: wanneer de belasting meer dan 30% van de totale capaciteit van de omvormer bedraagt, of wanneer de interne temperatuur hoger is dan 60°C. Dit bespaart energie.

Welke veiligheidsmaatregelen moeten worden genomen?

Gebruik het apparaat binnen, uit de buurt van regen. Bedek het niet en blokkeer de ventilatieopeningen niet. Vermijd temperaturen boven 50°C. Draag handschoenen en een veiligheidsbril bij het hanteren van de accu (risico op zuur en explosieve gassen). Rook niet in de buurt.

Kan ik een verlengkabel gebruiken tussen de accu en de omvormer?

Het wordt afgeraden een verlengkabel te gebruiken, omdat deze de prestaties kan verminderen. Gebruik indien nodig een hoogwaardige kabel met voldoende doorsnede om verliezen te minimaliseren.

Hoe reinig ik de omvormer?

Reinig de oppervlakken met een droge doek. Gebruik nooit oplosmiddelen of agressieve schoonmaakmiddelen.

Wat te doen bij overbelasting?

Het rode lampje en het alarm gaan branden. Het gevraagde vermogen van het aangesloten apparaat is te hoog. Koppel het apparaat los en verminder de belasting. De omvormer start automatisch opnieuw zodra de overbelasting is opgeheven.

Is de omvormer compatibel met zonne-energie-installaties?

Ja, de PSW 2002 W is geschikt voor zonne-energie-, windenergie-installaties, evenals voertuigen, boten en andere mobiele toepassingen. Zorg ervoor dat de accuspanning overeenkomt met het model (12V of 24V).

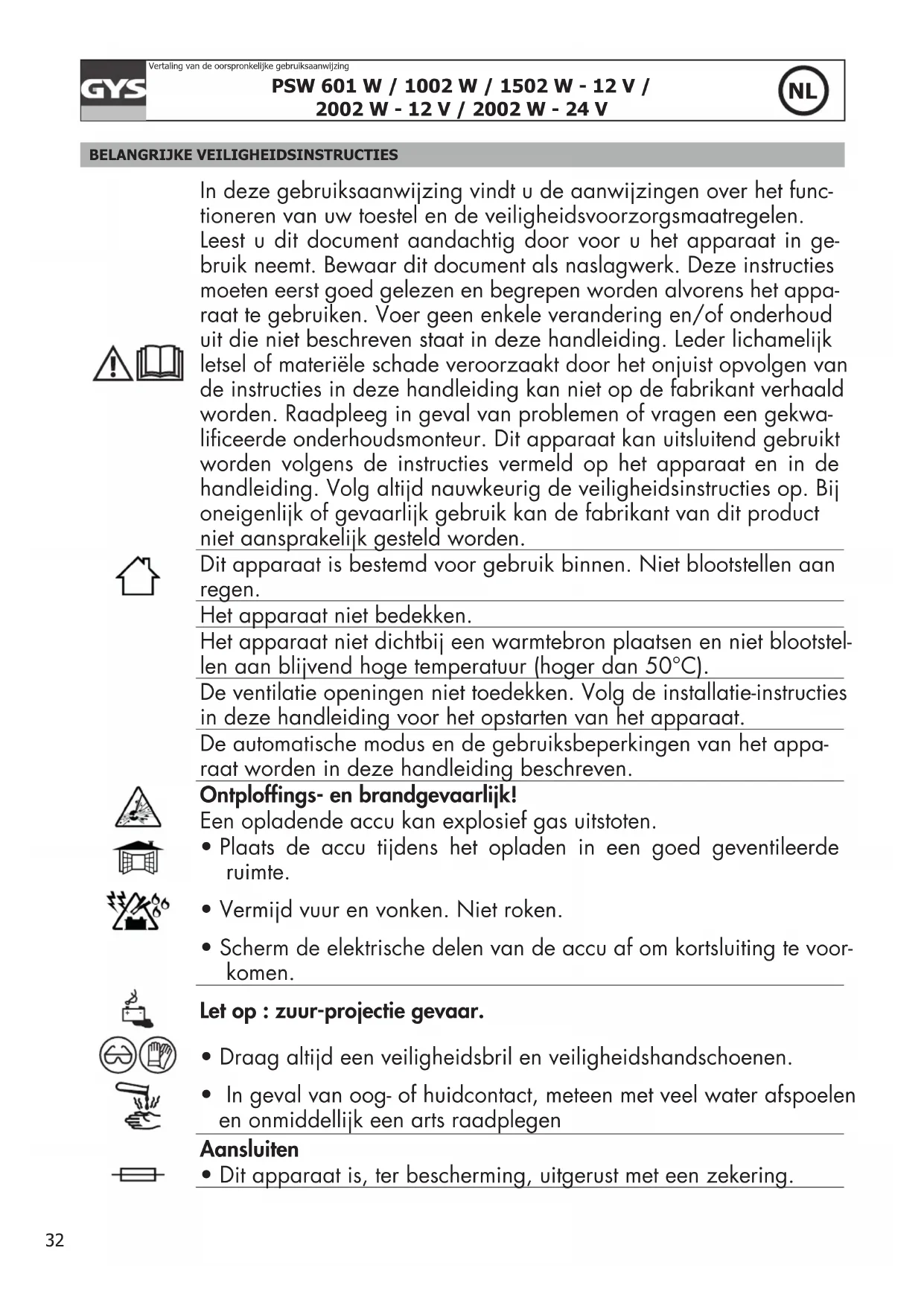

GEBRUIKSAANWIJZING PSW 2002 W GYS

In deze gebruiksaanwijzing vindt u de aanwijzingen over het functioneren van uw toestel en de verilgheidsvoorzorgsmaatregelen.

Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Deze instructies要去en eerst goed gelezen en begrepen worden alvorens het appaarat te gebruiken. Voer geen enkele veranderingen en/of onderhouduit die nicht beschreiben staat in deze handleiding. Leder lichamelijk letsel of materiele schade veroorzaakt door het onjuist opvolgen van de instructies in deze handleiding kan Niet op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwalificeerde onderhoudsmonteur. Dit apparaat kan uitsluitend gebruikt worden volgens de instructies vermeld op het apparaat en in dehandleiding. Volg altojd nauwkeurig de veiligheidsinstructies op. Bij oneigenlijk of gevaarlijk gebruik kan de fabrikant van dit product nicht aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Het apparaat nicht bedekken.

Het apparaat Niet dicht bij een warmtebron plaatsen en nicht bloootstellen aan blijvend hoge temperatuur (hoger dan 50^ ).

De ventilatie openingsen nicht toedekken. Volg de installmentatie-instructies in deze handleiding voor het opstarten van het apparaat.

De automatische modus en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreiben.

Ontploffings- en brandgevaarlijk!

Een opladende accu kan explosief gas uitstoten.

• Plaats de accu tijdens het opladen in een goed geventileerde ruimte.

• Vermijd vuur en vonden. Niet roken.

• Scherm de elektrische delen van de accu af om kortsluiting te voorkomen.

Let op : zuur-projectie gevaar.

• Draag altiijd een veiligheidsbril en veiligheidshandschoenen.
• In geval van oog- of huidcontact, meteen met veel water afspoelen en onmiddelijk een arts raadplegen

Aansluten

• Dit apparaat is, ter bescherming, uitgerust met een zekering.

Onderhoud

• Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur te gedaan te worden.
• Haal regelmatig de kap van het apparaat en blaas het stof weg met een elektrisch stofblazertje. Laat tegelijkertijd de elektrische aansluitingen controlleden door een gekwalificeerd technicus (met behulp van geïsoleerd gereedschap).
• De oppervlaktes van het apparaat reinigen met een droge doeK.

Regelgeving :

• Het apparaat is in overeenstemming met met de Europese richtlijnen
• De conformiteitsverklaring is te vinden op unsere internetsite.
  EAC (Euraziatische Economische Gemeenschap) merk
• Material conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op once website (zie omslagagina).
• Dit materiaal voldoet aan de Marokkaanse normen.
• De verklaring C_ (CMIM) van overeenstemming is beschikbaar op unsere internet site (vermeld op de omslag).

Afvalverwerking :

Afzonderlijke inzameling vereist. Niet met het huishoudelijkke afval wegwerpen.

BESCHRIJVING

De omvormer PSW (Pure Sinus Wave) is een apparaat dat een gelijkspanning van 12 V of 24 V omzet in een wisselspanning van 230 V. Dit product worden op groete schaal gebruikt in verschillende toepassenen zoals voertuigen, structuren en mobiele apparaten voor telecommunicatie, openbare veriligheid, noodgevallen, enz.

Deze omvormer heeft het voordeel dat hij Klein van formaat is, Licht van gewicht, stabel en zeer efficien in het ombouwen. Het is uitergerust met 5 beveiligingen: ingangsondersspanningsbeveiliging, ingangsoverspanningsbeveiliging, overbelastingsbeveiliging, oververhittingsbeveiliging en uitgangskortsluitbeveiliging.

1-Uitgang wisselstroom
2-Voedingslampje (Groen)
3- Storingslampje (Rood)
4-Schakelaar ON/OFF
5-USB ingang

6- Ingang afstand

7- Ingang gelijkstroom «+» Aansluiting (Rood)
8- Ingang gelijkstroom «-» Aansluiting (Zwart)
9-Ventilator
10-Land

7- Ingang gelijkstroom + Aansluiting (Rood)

8- Ingang gelijkstroom «-» Aansluiting (Zwart)

Accukabels (rood = positief; zwart = negatief) Aardklem (groene en gele kabel)

Convertor Ref Ref UK Lenght/sectie van de kabel

PSW 601W - 12 V 067332 067349 6 mm²/48 cm (rood + zwart)
PSW 1002W - 12 V	067356 067363 10 mm²/48 cm (rood + zwart)
PSW 1502W - 12 V	067370 067387 16 mm²/48 cm (rood + zwart)
PSW 2002W - 12 V	067394 067400 22 mm²/48 cm (rood + zwart)
PSW 2002W - 24 V	067417 067424 12 mm²/48 cm (rood + zwart)

1. Toepassingsgebied

a) Aanbevolen gebruik:

• Elektrische apparatuur - bijvoorbeeld : Elektrische zaag, boormachine, schuirmachine, compressor
• Kantoorapparatuur - bijvoorbeeld : Computer, printer, scherm, fax, scanner, lamp
• Huishoudelijke apparatuur - bijvoorbeeld : Stofzuiger, ventilator, naaimachine, magnetron, koelkast, vriezer, koffiezetapparaat, mixer, ijsmachine.
• Commerciele apparatuur - bijvoorbeeld : bestelauto's, auto's, zonne-energie-installations, windmolens of diverse soorten boten.
• Diverse elektrische apparatuur: TV, radio, spelcomputers, geluidsversterkers, surveillance-apparatuur of telecommunicatione-apparatuur.

WAARSCHUWING: Controller het maximale vermogen van de omvormer. Aangeraden worden om het apparaat tot 85% te gebruiken.

b) Gebruik van de USB-aansluiting:

• De USB-aansluiting kan alleen gebruikt worden voor het voeden van een compatibel apparaat. Hij kan Niet gebruikt worden voor het uitwissenelen van gegevens.
• Sluit geen apparaat aan dat 2.1 A overschrijdt, dit kan de USB-aansluiting beschadigen.

• Volg de aanwijzingen van de fabrikant op wanner het apparaat met een specifiek lader opgeladen moet worden.

• Ventilatie

• Om energia te besparen, is de ventilator actief onder twee voorwaarden :

• Bij)iedereladaad-procedureboven de 30% van de totalecapaciteitvan de omvormer.
• Wanneer de interne temperatuur van het product hoger is dan 60^

3. Gebruik van een verlengsnoer :

• We raden het gebruik van verlengsnoeren:tussen de accu en de omvormer af, daar die de prestaties van het apparaat zouden kuren verminderen.
• Als u een verlangkabel要去 gebruiken, adviseren wij het gebruik van hoogwaardige kabels met grotere doorsneden om het risico van elektrische verliezen te beperken.

AANSLUITING

• Controller of de ingangsspanning van de omvormer overeenkomt met de accuspanning (12 V of 24 V).
• De omvormer要去uitgeschakeld blijven tot hij de opdracht krijgt om hem in te schakelen.
• Sluit de omvormer aan op de accu met de meegeleverde kabels.

• Neem de volgende stappen in volgorde in acht.

• Sluit de Zwarte kabel aan op de negatieve klem van de omvormer en sluit verrolgens de rode kabel aan op de positieve klem van de omvormer.

Vervang na elke aansluiting de rode en Zwarte kunststofafdekkingen. Ze voorkomen dat de verbindingen in contact komen met metalen onderdelen en kortsluitingveroorzaken.

1. Sluit de zwarte kabel aan op de minpool van de accu en verrolgens de rode kabel op de pluspool van de accu.

Controleer de verbinding voor de volgende stap. Draai de aansluiting Niet om, anders kan de omvormer beschadigd raken.

1. Zet de schakelaar in de stand «ON», het groene lampje gaat branden, het product is maar voor gebruik. Als het alarm afgaat, schakelt u het product uit en raadpleegt u de lijst met waarschuwingen.

ONTKOPPELING

Om de omvormer los te koppelen, volgt u de onderstaande stappen in volgorde:

1. Maak de rode pool los van de occupolen en cervolgens de zwarte pool.
2. Maak de rode kabel los van de positieve klem van de omvormer en cervolgens de Zwarte kabel van de negatieve klem van de omvormer.

Zodra elke kabel is losgekoppeld, verrangt u de rode en zwarte plastic kapjes op de omvormerconnectoren.

AFSTANDSBEDIENING

PSW 601 W

De bewakingsafstandsbediening moet worden aangesloten op de omvormer als deze nicht onder spanning staat.

1. Sluit de afstandsbediening aan op de omvormer (1).

De afstandsbediening kan worden vastgezet zodia de verbinding tot stand is gebracht.

Aan/uit-knop

Met de afstandsbediening kan de omvormer op afstand worden bediend (max. 5 m).

De Aan/Uit-functie van de afstandsbediening werkt alleen als de hoofdschakelaar van de converter op Uit staat.

1. Druk de toets (2) lang in (>3s) . De omvormer brandt, de Power LED wordt groen.
2. Herhaaldezelfdehandelingom de omvormeruit te schakelen.

Digital display (afstandsbediening PSW 1002W / 1502W / 2002W)

• Het scherm "INPUT DISPLAY" geeft informatatie over de batterijspanning.
• Het scherm "OUTPUT DISPLAY" geeft informatie over het stroomverbruik van het apparaat dat op de omvormer is aangesloten. Een simpele druk op de knop (2) schakeltussen de twee schermen.

Indicatoren

De groene indicator is de stroomindicator. De rode indicator geeft een fout aan:

F01 F02 F03 F04 F05
Laagspanning Over volt Over lading Over temp Uitgang kortsluiting

WAARSCHUWINGEN

Beveiligung	Staat			Uitleg
	LED diode	Alarm Uitgaande wisselstroom
Alarm onder spanning	Groen : Ja Rood : Nee	Ja Ja		Wanner de spanning terugkeert tot nor-male waarde, stopt het alarm automatisch.
Onderbreking onder spanning	Groen : Ja Rood : Ja	Ja Nee		Wanner de spanning terugkeert tot het normale niveau, start de omvormer aut-matisch weer op.
Onderbreking overspanning	Groen : Ja Rood : Ja	Ja Nee		Wanner de spanning terugkeert tot het normale niveau, start de omvormer aut-matisch weer op.
Onderbreking Overladen	Groen : Ja Rood : Ja	Ja Nee		Het aan de omvormer gekoppelde apparaat vraagt teveel vermogen, de laadintensiteit要去 verlaagd worden.
Onderbreking Overladen	Groen : Ja Rood : Ja	Ja Nee		Wanner de temperatuur terugkeert tot het normale niveau, start de omvormer aut-matisch weer op.
Onderbreking Kortsluiting	Groen : Ja Rood : Ja	Ja Nee		Wanner het kortsluitingsprobleem is opge-lost, zal de omvormer automatisch weeer opstarten.

SPANNINGS- EN TEMPERATUURPRESTATIES

Vermogen versus uitgangsspanning Vermogen als functie van de temperatuur

GARANTIE

De garantie dekt alle gebrenen en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparaat terugestuurd worden maar uw distributeur, samen met:

• Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).
• Een beschrijving van de storing.
