Produkttyp	Reiner Sinus-Wechselrichter (Inverter)
Eingangsspannung	12 V DC oder 24 V DC je nach Modell
Ausgangsspannung	230 V AC
Nennleistung	2000 W
USB-Anschluss	Ja, 5 V / 2,1 A (nur Stromversorgung)
Integrierte Schutzfunktionen	Unterspannung, Überspannung, Überlast, Überhitzung, Kurzschluss
Lüfter	Automatisch (aktiv bei Last >30% oder Temperatur >60°C)
Fernbedienung	Ja, mit digitaler Anzeige (Eingangsspannung und Ausgangsleistung)
Batteriekabel enthalten	Ja, rot (positiv) und schwarz (negativ), Länge 48 cm
Kabelquerschnitt (12 V Modell)	22 mm²
Kabelquerschnitt (24 V Modell)	12 mm²
Erdungsklemme	Ja
Empfohlene Verwendung	Innenbereich, nicht dem Regen aussetzen
Reinigung	Trockenes Tuch, keine Lösungsmittel
Garantie	2 Jahre (Teile und Arbeit)
Typische Anwendungen	Elektrowerkzeuge, Büro, Haushaltsgeräte, Solaranlagen, Marine

Häufig gestellte Fragen - PSW 2002 W GYS

Wie schließe ich den PSW 2002 W Wechselrichter an die Batterie an?

Stellen Sie sicher, dass der Wechselrichter ausgeschaltet ist. Verbinden Sie zuerst das schwarze Kabel mit dem Minuspol des Wechselrichters, dann das rote Kabel mit dem Pluspol. Verbinden Sie anschließend das schwarze Kabel mit dem Minuspol der Batterie und dann das rote Kabel mit dem Pluspol. Die Polarität nicht vertauschen. Setzen Sie nach jedem Anschluss die Kunststoffabdeckungen wieder auf.

Was tun, wenn die rote Leuchte aufleuchtet?

Die rote Leuchte zeigt einen Fehler an. Die Fehlercodes sind: F01 (zu niedrige Spannung), F02 (Überspannung), F03 (Überlast), F04 (zu hohe Temperatur), F05 (Kurzschluss). Konsultieren Sie die Liste der Warnungen in der Anleitung für die erforderlichen Maßnahmen. Einige Fehler setzen sich automatisch zurück, sobald die Bedingungen wieder normal sind.

Kann ich den Wechselrichter mit empfindlichen Geräten wie einem Computer verwenden?

Ja, der PSW 2002 W erzeugt eine reine Sinuswelle (Pure Sine Wave), die für empfindliche elektronische Geräte (Computer, Fernseher usw.) geeignet ist. Überprüfen Sie jedoch, dass die Gesamtleistung der Geräte 2000 W nicht überschreitet (85 % empfohlen).

Wie funktioniert die Überwachungsfernbedienung?

Die Fernbedienung wird an den entfernten Anschluss des Wechselrichters angeschlossen. Ein langer Druck (>3 Sekunden) auf die Ein/Aus-Taste schaltet den Wechselrichter ein oder aus (der Hauptschalter muss auf Aus stehen). Die Digitalanzeige zeigt die Eingangsspannung (INPUT DISPLAY) und die Ausgangsleistung (OUTPUT DISPLAY) je nach durch kurzen Druck ausgewähltem Modus an.

Läuft der Lüfter des Wechselrichters ständig?

Nein, der Lüfter läuft automatisch in zwei Fällen: wenn die Last 30 % der Gesamtkapazität des Wechselrichters überschreitet oder wenn die Innentemperatur 60 °C überschreitet. Dies spart Energie.

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie das Gerät im Innenbereich, geschützt vor Regen. Decken Sie es nicht ab und blockieren Sie nicht die Lüftungsöffnungen. Vermeiden Sie Temperaturen über 50 °C. Tragen Sie bei der Handhabung der Batterie Schutzhandschuhe und Schutzbrille (Gefahr von Säure und explosiven Gasen). Rauchen Sie nicht in der Nähe.

Kann ich ein Verlängerungskabel zwischen Batterie und Wechselrichter verwenden?

Es wird davon abgeraten, ein Verlängerungskabel zu verwenden, da es die Leistung verringern kann. Falls erforderlich, verwenden Sie ein hochwertiges Kabel mit ausreichendem Querschnitt, um Verluste zu reduzieren.

Wie reinige ich den Wechselrichter?

Reinigen Sie die Oberflächen mit einem trockenen Tuch. Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel.

Was tun bei Überlast?

Die rote Leuchte und der Alarm aktivieren sich. Die vom angeschlossenen Gerät angeforderte Leistung ist zu hoch. Trennen Sie das Gerät und reduzieren Sie die Last. Der Wechselrichter startet automatisch neu, sobald die Überlast behoben ist.

Ist der Wechselrichter mit Solaranlagen kompatibel?

Ja, der PSW 2002 W ist für Solar-, Windkraftanlagen sowie Fahrzeuge, Boote und andere mobile Anwendungen geeignet. Stellen Sie sicher, dass die Batteriespannung dem Modell entspricht (12 V oder 24 V).

BEDIENUNGSANLEITUNG PSW 2002 W GYS

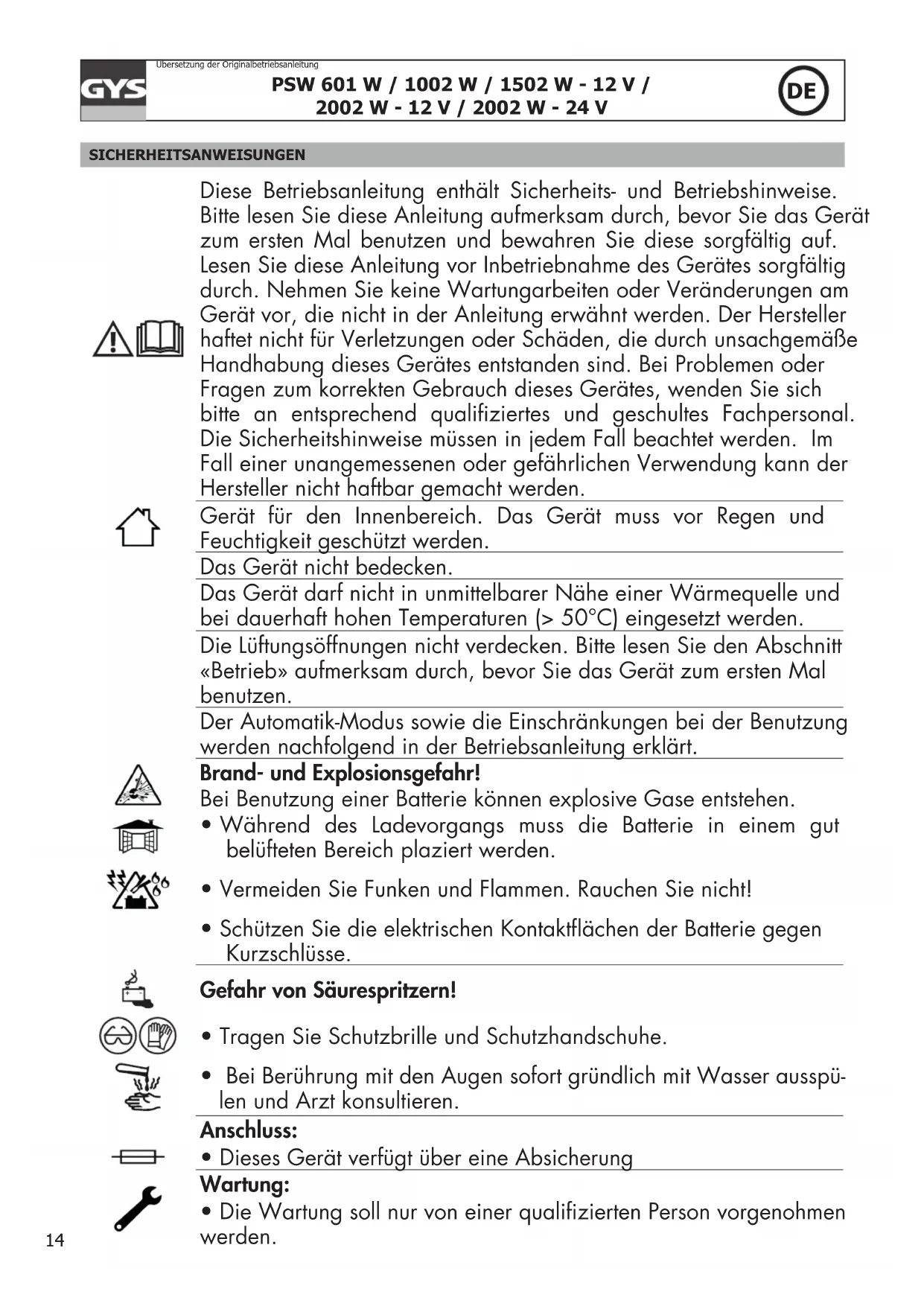

SICHERHEITSANWEISUNGEN

These Betriebsanleitung enthalt Sicherheits- und Betriebshinweise.itte lessen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerat zum ersten Mal benutzen und bewahren Sie diese sorgfaltig auf. Lesen Sie diese Anleitung vor Inbetriebnahme des Gerates sorgfaltig durch. Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerat vor, die nicht in der Anleitung erwähnt werden. Der Hersteller haftet nicht fur Verletzungen oder Schaden, die durch unsachgemäße Handhabung these Gerates entstanden sind. Bei Problimen oder Fragen zum korrekten Gebrauch these Gerates, wenden Sie sichitte an entsprechend qualifiziertes und geschultes Fachpersonal. Die Sicherheitshinweise mussen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden.

Gerät für den Innenbereich. Das Gerät muss vor Regen und Feuchtigkeit geschützt werden.

Das Gerät nicht bedecken.

Das Gerätarf nicht in unmittelbarer Nähe einer Wärmequelle und bei dauerhaft hohen Temperaturen (>50^) eingesetzt werden.

Die Lüftungsöffnungen nicht verdecken.itte lessen Sie den Abschnitt «Betrieb» aufmerksam durch,bevor Sie das Gerät zum ersten Mal benutzen.

Der Automatik-Modus sowie die Einschränkungen bei der Benutzung werden nachfolgend in der Betriebsanleitung erklär.

Brand- und Explosionsgefahr!

Bei Benutzung einer Batterie konnen explosive Gase entstehen.

• Wahlrend des Ladevorgangs muss die Batterie in einem gut belufteten Bereich plaziert werden.
• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!
• Schützen Sie die elektrischen Kontaktflächen der Batterie gegen Kurzschlüsse.

Gefahr von Säurespritzern!

• Tragen Sie Schutzbrille und Schutzhandschuhe.
• Bei Berührung mit den Augen sofort gründlich mit Wasser ausspüssen und Arzt konsultieren.

Anschluss:

• Dieses Gerät verfügt über eine Absicherung

Wartung:

• Die Wartung soll nur von einer qualifizierten Person vorgenommen werden.

• Benutzen Sie nie Lösungsmittel oder andere aggressive Putzmittel.

C E EAC UK CA

• Wischen Sie das Geräte mit einem trockenen Tuch ab.

Regelung:

• Das Gerät entspricht den europäischen Richtlinien und Normen.
  Die Konformitätserklung ist auf unserer Internetseite verfügbar.
  EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)
• Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).
• Das Gerät entspricht die marokkanischen Standards.
  Die Konformitätserklarung C (CMIM) ist auf unserer Websites verfügbar (siehe Titelseite).

Entsorgungshinweise:

• Hausmüll entsorgt werden. Entsorgen Sie das Gerät über ihreCOMMUNALE Sammelstelle fur Elektronik-Altgeräte!

BESCHREIBUNG

Der Wechselrichter-Konverter PSW (Pure Sinus Wave) ist ein Gerät, das eine Gleichspannung von 12 V oder 24 V in eine Wechselspannung von 230 V umwandelt. Dieses Produkt wird für verschiedene Anwendungen wie Fahrzeuge, Strukturren und mobile Geräte für Telekommunikation, öffentliche Sicherheit, Notfälle usw. verwendet.

Dieser Wandler hat den Vorteil, dass er Klein, leicht, stabil und hocheffizient in der Umwandlung ist. Er ist mit 5 Schutzfunktionen ausgestattet: Unter-/Überspannungsschutz am Eingang, Überlastschutz, Übertemperaturschutz, Kurzschlussschutz am Ausgang.

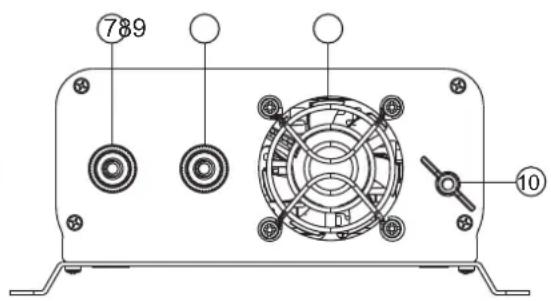

GERÄT UND ANSCHLUSSKABEL

PSW 601 W

1- Wechselstrom-Steckdosen
2-Betriebsanzeige (Grün)
3-Fehleranzeige (Rot)
4-Taste ON/OFF
5- USB-Anschluss

6-Remote-Anschluss
7-Gleichstrom-Eingang + -Pol (Rot)
8-Gleichstrom-Eingang - Pol (Schwarz)
9-Ventilator
10- Erde

1- Wechselstrom-Steckdosen
2-Betriebsanzeige (Grün)
3-Fehleranzeige (Rot)
4-Taste ON/OFF 9-Ventilator
5- USB-Anschluss 10- Erde

6-Remote-Anschluss

7-Gleichstrom-Eingang + -Pol (Rot)

8-Gleichstrom-Eingang - Pol (Schwarz)

Batteriekabel (rot = positiv; schwarz = negativ) Erdungsklemme (grüne und gelbes Kabel)

Konverter Ref Ref UK Kabellange/Querschnitt

PSW 601W - 12 V 067332	067349	6 mm²/48 cm	(rot + schwarz)
PSW 1002W - 12 V	067356	067363	10 mm²/48 cm (rot + schwarz)
PSW 1502W - 12 V	067370	067387	16 mm²/48 cm (rot + schwarz)
PSW 2002W - 12 V	067394	067400	22 mm²/48 cm (rot + schwarz)
PSW 2002W - 24 V	067417	067424	12 mm²/48 cm (rot + schwarz)

ANWENDUNGSBEREICH UND ANDERE ANWENDUNGEN

1. Anwendungsbereich

a) Empfohlene Anwendung:

• Elektrowerkzeuge (z.B. Motorsäge, Bohrmschine, Schleifmaschine, Kompressor)
• Burogeräte (z.B. Computer, Drucker, Bildschirm, Faxerät, Scanner, Lampe)
• Haushaltgeräte (z.B. Staubsauger, Lüfter, Nahmaschine, Mikrowelle, Kühlschrank, Tiefkühlschrank, Kaffeemaschine, Mixer, Eismaschine)
  Gewerbliche Nutzung (z.B. Nuzfahrzeuge, Autos, Solarenergieanlagen, Windkraftanlage oder Boote)
• Verschiedene Geräte (z.B. Fernseher, Radio, Spielkonsole, Verträger, Überwachungs- oder Telekommunikationsaus-tattung)

HINWEIS: Überprüfen Sie, ob die maximale Leistung des Wechselrichters mit der Leistungsaufnahme Ihres Gerätes übereinstimmt. Das Gerät sollte bei 85% seiner Leistung betrieben werden.

b) Verwendung des USB-Anschluss:

• Der USB-Anschluss kann ausschließlich zum Aufladen eines geeigneten Gerätes benutzt werden, ein Datenautausch ist nicht möglich.
  SchlieBen Sie kein Gerat mit einer Stromaufnahme >2.1 A an, da sonst der USB-Anschluss beschadigt werden kann.

• Beachen Sie die Empfehlungen des Geräteherstellers zu speziellen Ladegeräten.

• Lüftung

• Der interne Lüfter des Gerätes schaltet sich nur ein, wenn:

• das Gerät bei mehr als 30% der verfügbaren Leistung betrieben wird oder
• wenn die Innentemperatur des Wechselrichters 60^ überschreitet.

3. Einsatz eines Verlängerungskabel:

• Zwischen der Batterie und dem Wechselrichter sollenn kein längeren Anschlusskabel eingesetzt werden, da die Leistung des Gerätes beinfusst werden kann.
• Wenn Sie ein Verlängerungskabel verwenden müssen, empfehlen wir die Verwendung hochwertiger Kabel mit größeren Querschnitten, um das Risiko von elektrischen Verlusten zu reduzieren.

ANSCHLUSS

• Stellen Sie sichere, dass die Eingangsspannung des Wandlers der Batteriespannung (12 V oder 24 V) entspricht.
• Der Wechselrichter muss ausgeschelt bleiben, bis er die Anweisung zum Einsatzen erhält.
• Schlieben Sie den Konverter mit den mitgelieferten Kabeln an die Batterie an.

• Halten Sie die folgenden Schritte der Reihe nach ein.

• Schlieben Sie das schwarze Kabel an den Minuspol des Konverters an und verbinden Sie dann das rote Kabel mit dem Pluspol des Konverters.

Ersetzen Sie nach jeder Verbindung die rote und schwarze Kunststoffdeckung. Sie verhinder, dass die Verbindungen mit Metalteilen in Kontakt kommt und einen Kurzschluss verursichen.

1. Schlieben Sie das Schwarze Kabel an den Minuspol der Batterie und dann das rote Kabel an den Pluspol der Batterie an.

Überprüfen Sie die Verbindung vor dem{nachsten Schritt. Der Anschluss darf nicht vertauscht werden, da sonst der Wechselrichter beschadigt werden kann.

1. Stellen Sie den Schalter in die Position «ON», das grüne Licht leuchtet auf, das Produkt ist einsatzbereit. Wenn der Alarm er'tont, schalten Sie das Produkt aus und schlagen Sie in der Liste der Alarme nach.

TRENNUNG DER VERBINDUNG

Um den Konverter zu trennen, führen Sie die folgenden Schritte der Reihe nach aus:

1. Trennen Sie den roten Pol von den Batterieklemmen, dann den schwarzen Pol.
2. Trennen Sie das rote Kabel vom Pluspol des Konverters und dann das schwarze Kabel vom Minuspol des Konverters.

Nach dem jedem Kabel abgetrennt wurde, setzen Sie die roten und schwarzen Kunststoffabdeckungen an den Konverteranschlüssen wieder auf.

ÜBERWACHUNG DER FERNBEDIENUNG

PSW 601 W

Die Überwachungs-Fernsteuerung muss an den Konverter angeschlossen werden, wenn dieser nicht unter Spannung besteht.

1. SchlieBen Sie die Fernbedienung an den Konverter an (1).

Sobald die Verbindung hergestellt ist, kann die Fernbedienung fixiert werden.

Ein/Aus-Taste

Mit der Fernbedienung kann der Konverter ferngesteuert werden (max. 5 m).

Die Ein/Aus-Funktion der Fernbedienung Funktioniert nur, wenn der Hauptschalter des Konverters auf Aus gestellt ist.

1. Drücken Sie die Taste (2) Lange (> 3 s). Der Konverter leuchtet auf, die Power-LED leuchtet grün.
2. Wiederholen Sie den gleichen Vorgang, um den Wechselrichter auszuschalten.

Digitalanzeige (Fernbedienung PSW 1002W / 1502W / 2002W)

• Der Bildschirm "EINGANGSDISPLAY" gibt Auskunft über die Batteriespannung.
• Der Bildschirm "AUSGANGSDISPLAY" informiert über den Stromverbrauch des an den Konverter angeschlossenen Geräts. Ein einfacher Druck auf die Taste (2) schaltet zwischen den beiden Anzeigen um.

Indikatoren

Die grüne Anzeige ist die Stromanzeige. Die rote Anzeige zeigt einen Fehler an:

F01 F02 F03 F04 F05
Niedervolt Überspannung Überleitung Übertemperatur Kurzschluss am Ausgang

LISTEDERWARNMELDUNGEN

Schutz	Zustand			Erklärungen
	LED Warnmeldung	Ausgangsstrom AC
Alarm Unterspannung	Grün: Ja Rot: Nein	Ja Ja		Erreicht die Spannung den Normalwert, stoppt der Alarm automatisch.
Unterspannungs-abschaltung	Grün: Ja Rot: Ja	Ja Nein		Erreicht die Spannung den Normalwert,startet der Wechselrichter automatisch neu.
Überspannungs-abschaltung	Grün: Ja Rot: Ja	Ja Nein		Erreicht die Spannung den Normalwert,startet der Wechselrichter automatisch neu.
Überlastabschaltung	Grün: Ja Rot: Ja	Ja Nein		Die vom angeschlossenen Gerät geforderte Leistung ist zu hoch,reduzieren Sie die Last.
Überhitzungs-abschaltung	Grün: Ja Rot: Ja	Ja Nein		Erreicht die Temperatur den Normalwert,startet der Wechselrichter automatisch neu.
Kurzschluss-abschaltung	Grün: Ja Rot: Ja	Ja Nein		Wenn der Kurzschluss behoben ist,startet der Wechselrichter automatisch neu.

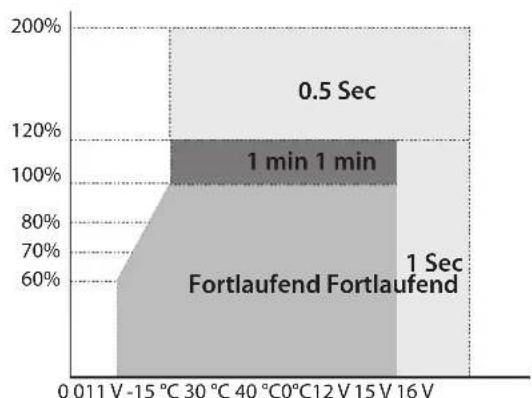

SPANNUNG-UND TEMPERATURLEISTUNG

Leistung vs. Ausgangsspannung Leistung vs. Temperatur

GARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg).

Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.
• Normalem VerschleB der Teile (z.B.: Kabel, Klemmen, usw.) sowie Gebrauchsspuren.
  Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte StöBe, Demontage).
• Durch Umwelterinflüsse entwickelte Defekte (Verschmutzung, Rost, Staub).

Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung tragt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.
