Produkttyp	Elektrischer Wechselrichter (reiner Sinuswechselrichter)
Marke	GYS
Modell	PSW 1502 W
Eingangsspannung	12 V DC
Ausgangsspannung	230 V AC
Nennleistung	1502 W
Empfohlene Leistung	Nutzung bei 85 % der maximalen Leistung
USB-Anschluss	1 x USB (5 V, 2,1 A max) – nur zur Stromversorgung
Integrierte Schutzfunktionen	Unterspannung, Überspannung, Überlast, Überhitzung, Ausgangskurzschluss
Lüftung	Aktiver Lüfter bei Last >30 % oder Innentemperatur >60 °C
Fernbedienung enthalten	Ja, mit digitalem Display (Eingangsspannung / Ausgangsleistung) und Ein-/Aus-Taste
Batteriekabel im Lieferumfang	Rot (Pluspol) und Schwarz (Minuspol), Querschnitt 16 mm², Länge 48 cm
Produktreferenz	067370 (Frankreich) / 067387 (Vereinigtes Königreich)
Garantie	2 Jahre (Teile und Arbeit)
Wartung	Reinigung mit einem trockenen Tuch; keine Lösungsmittel verwenden
Sicherheit	Nicht dem Regen aussetzen, nicht abdecken, Belüftung erforderlich, nicht in der Nähe von Wärmequellen aufstellen
Normen und Konformität	Europäische Richtlinien, EAC, britische, marokkanische (CMIM)
Empfohlene Verwendung	Elektrowerkzeuge, Büroausstattung, Haushaltsgeräte, Solar-/Windkraftanlagen, Marine

Häufig gestellte Fragen - PSW 1502 W GYS

Wie hoch ist die Eingangsspannung des GYS PSW 1502 W?

Der Wechselrichter arbeitet mit einer Eingangsspannung von 12 V DC. Stellen Sie sicher, dass Ihre Batterie 12 V liefert.

Kann ich ein Gerät mit mehr als 1502 W anschließen?

Nein, die maximale Leistung beträgt 1502 W. Eine Überlastung löst den Schutz aus und der Wechselrichter schaltet sich ab. Es wird empfohlen, 85 % der Nennleistung (ca. 1277 W) nicht zu überschreiten, um einen optimalen Betrieb zu gewährleisten.

Wie schließe ich den Wechselrichter an die Batterie an?

Schalten Sie den Wechselrichter aus. Verbinden Sie zuerst das schwarze Kabel mit dem Minuspol des Wechselrichters, dann das rote mit dem Pluspol. Verbinden Sie dann das schwarze Kabel mit dem Minuspol der Batterie, dann das rote mit dem Pluspol. Vertauschen Sie die Anschlüsse nicht. Schalten Sie schließlich den Schalter auf ON.

Was tun, wenn die rote Leuchte aufleuchtet?

Die rote Leuchte zeigt einen Fehler an. Überprüfen Sie die Liste der Warnungen: F01 (Unterspannung), F02 (Überspannung), F03 (Überlast), F04 (Überhitzung), F05 (Kurzschluss). Reduzieren Sie je nach Code die Last oder lassen Sie das Gerät abkühlen. Wenn die Spannung wieder normal ist, startet der Wechselrichter automatisch neu.

Der Lüfter stoppt nie, ist das normal?

Der Lüfter läuft, wenn die Last 30 % der Gesamtkapazität überschreitet oder die Innentemperatur 60 °C übersteigt. Wenn der Lüfter auch im Leerlauf ständig läuft, überprüfen Sie, ob das Gerät blockiert ist oder an einem zu heißen Ort steht.

Kann ich ein Verlängerungskabel zwischen Batterie und Wechselrichter verwenden?

Es wird nicht empfohlen, ein Verlängerungskabel zu verwenden, da dies die Leistung beeinträchtigen kann. Verwenden Sie bei Bedarf Kabel von hoher Qualität und mit größerem Querschnitt, um Verluste zu reduzieren.

Kann der USB-Anschluss ein Tablet laden?

Ja, der USB-Anschluss liefert bis zu 2,1 A (5 V), was zum Laden der meisten Tablets und Smartphones geeignet ist. Schließen Sie kein Gerät an, das mehr als 2,1 A benötigt, um den Anschluss nicht zu beschädigen.

Wie reinige ich den Wechselrichter?

Trennen Sie das Gerät vom Netz und reinigen Sie die Oberflächen mit einem trockenen Tuch. Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel. Die Wartung sollte von einer qualifizierten Person durchgeführt werden.

Kann der Wechselrichter im Freien verwendet werden?

Nein, das Gerät muss im Innenbereich verwendet werden und darf nicht dem Regen ausgesetzt werden. Stellen Sie es an einem trockenen, gut belüfteten Ort und fern von Wärmequellen auf.

Wie verwende ich die Fernbedienung?

Schließen Sie die Fernbedienung an den Fernbedienungsanschluss des Wechselrichters an (ausgeschaltet). Drücken Sie bei ausgeschaltetem Hauptschalter (Off) die Taste auf der Fernbedienung länger als 3 Sekunden, um den Wechselrichter einzuschalten. Das Display zeigt die Eingangsspannung und die Ausgangsleistung an. Ein kurzer Tastendruck wechselt zwischen den beiden Anzeigen.

BEDIENUNGSANLEITUNG PSW 1502 W GYS

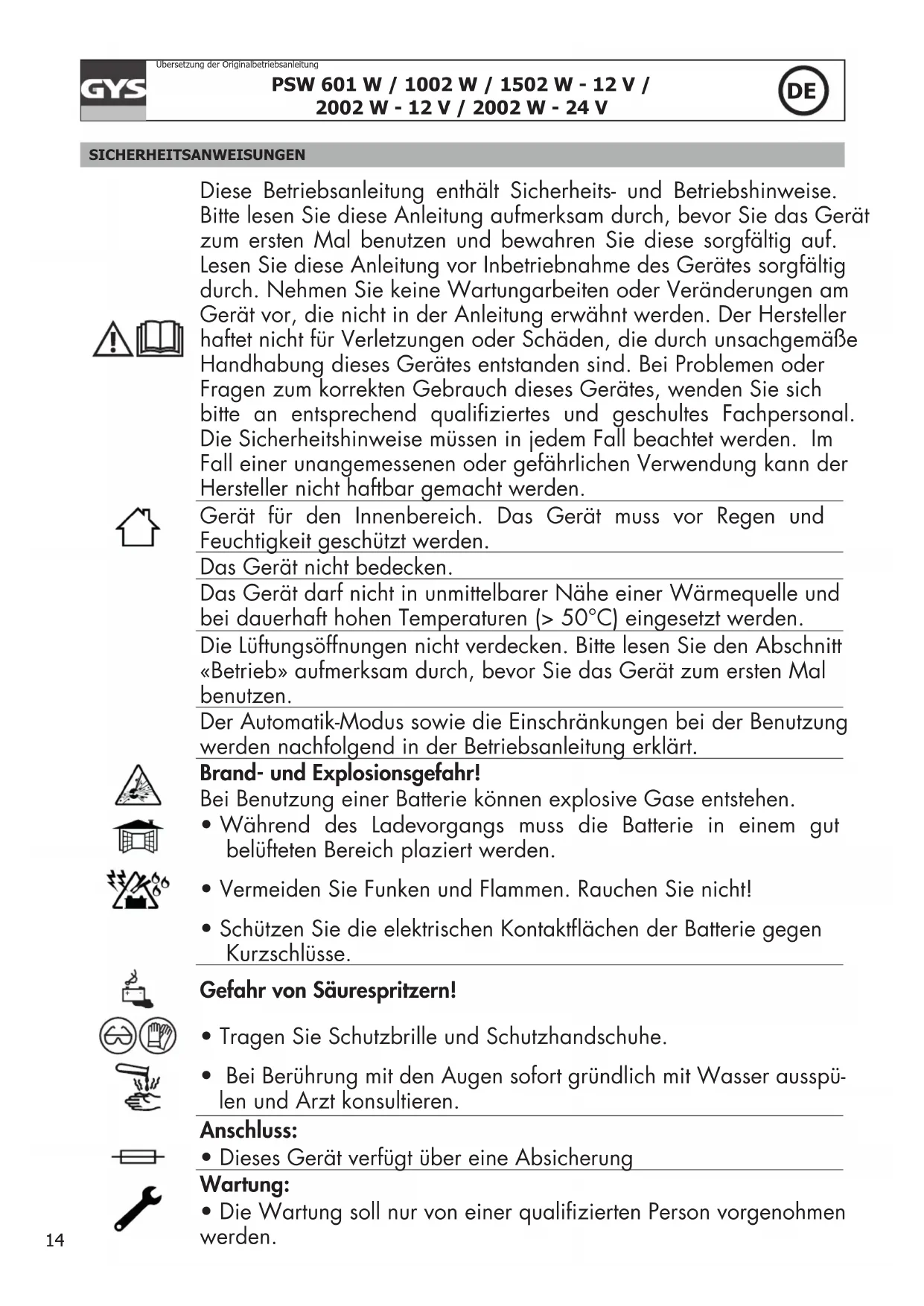

SICHERHEITSANWEISUNGEN

These Betriebsanleitung enthalt Sicherheits- und Betriebshinweise.itte lessen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerat zum ersten Mal benutzen und bewahren Sie diese sorgfaltig auf. Lesen Sie diese Anleitung vor Inbetriebnahme des Gerates sorgfaltig durch. Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerat vor, die nicht in der Anleitung erwähnt werden. Der Hersteller haftet nicht fur Verletzungen oder Schaden, die durch unsachgemäße Handhabung these Gerates entstanden sind. Bei Problimen oder Fragen zum korrekten Gebrauch these Gerates, wenden Sie sichitte an entsprechend qualifiziertes und geschultes Fachpersonal. Die Sicherheitshinweise mussen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden.

Gerät für den Innenbereich. Das Gerät muss vor Regen und Feuchtigkeit geschützt werden.

Das Gerät nicht bedecken.

Das Gerät darf nicht in unmittelbarer Höhe einer Wärmequelle und bei dauerhaft hohen Temperaturen (>50^) eingesetzt werden.

Die Lüftungsöffnungen nicht verdecken.itte lessen Sie den Abschnitt «Betrieb» aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen.

Der Automatik-Modus sowie die Einschränkungen bei der Benutzung werden nachfolgend in der Betriebsanleitung erklärart.

Brand- und Explosionsgefahr!

Bei Benutzung einer Batterie konnen explosive Gase entstehen.

• Wahlrend des Ladevorgangs muss die Batterie in einem gut belufteten Bereich plaziert werden.
• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!
• Schützen Sie die elektrischen Kontaktflächen der Batterie gegen Kurzschlüsse.

Gefahr von Säurespritzern!

• Tragen Sie Schutzbrille und Schutzhandschuhe.
• Bei Berührung mit den Augen sofort gründlich mit Wasser ausspüssen und Arzt konsultieren.

Anschluss:

• Dieses Gerät verfügt über eine Absicherung

Wartung:

• Die Wartung soll nur von einer qualifizierten Person vorgenommen werden.

• Benutzen Sie nie Lösungsmittel oder andere aggressive Putzmittel.

C E EAC UK CA

• Wischen Sie das Geräte mit einem trockenen Tuch ab.

Regelung:

• Das Gerät entspricht den europäischen Richtlinien und Normen.
  Die Konformitätserklung ist auf unserer Internetseite verfügbar.
  EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)
• Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).
• Das Gerät entspricht die marokkanischen Standards.
  Die Konformitätserklarung C (CMIM) ist auf unserer Websites verfügbar (siehe Titelseite).

Entsorgungshinweise:

• Hausmüll entsorgt werden. Entsorgen Sie das Gerät über ihreCOMMUNALE Sammelstelle fur Elektronik-Altgeräte!

BESCHREIBUNG

Der Wechselrichter-Konverter PSW (Pure Sinus Wave) ist ein Gerät, das eine Gleichspannung von 12 V oder 24 V in eine Wechselspannung von 230 V umwandelt. Dieses Produkt wird für verschiedene Anwendungen wie Fahrzeuge, Strukturren und mobile Geräte für Telekommunikation, öffentliche Sicherheit, Notfälle usw. verwendet.

Dieser Wandler hat den Vorteil, dass er Klein, leicht, stabil und hocheffizient in der Umwandlung ist. Er ist mit 5 Schutzfunktionen ausgestattet: Unter-/Überspannungsschutz am Eingang, Überlastschutz, Übertemperaturschutz, Kurzschlussschutz am Ausgang.

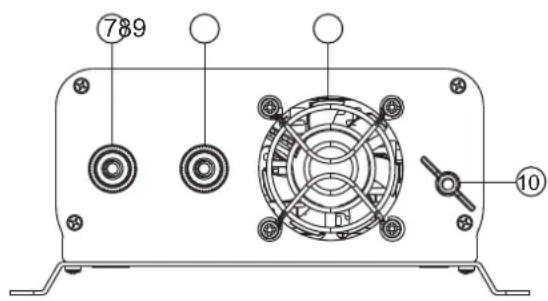

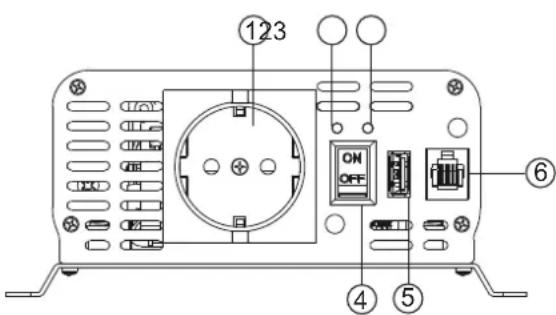

GERÄT UND ANSCHLUSSKABEL

PSW 601 W

1- Wechselstrom-Steckdosen
2-Betriebsanzeige (Grün)
3-Fehleranzeige (Rot)
4-Taste ON/OFF
5- USB-Anschluss

6-Remote-Anschluss
7-Gleichstrom-Eingang + -Pol (Rot)
8-Gleichstrom-Eingang - Pol (Schwarz)
9-Ventilator
10- Erde

1- Wechselstrom-Steckdosen
2-Betriebsanzeige (Grün)
3-Fehleranzeige (Rot)
4-Taste ON/OFF 9-Ventilator
5- USB-Anschluss 10- Erde

6-Remote-Anschluss

7-Gleichstrom-Eingang + -Pol (Rot)

8-Gleichstrom-Eingang - Pol (Schwarz)

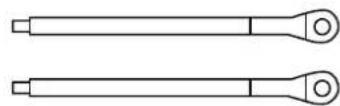

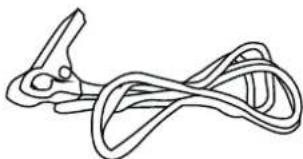

Batteriekabel (rot = positiv; schwarz = negativ) Erdungsklemme (grüne und gelbes Kabel)

Konverter Ref Ref UK Kabellange/Querschnitt

PSW 601W - 12 V 067332	067349	6 mm²/48 cm	(rot + schwarz)
PSW 1002W - 12 V	067356	067363	10 mm²/48 cm (rot + schwarz)
PSW 1502W - 12 V	067370	067387	16 mm²/48 cm (rot + schwarz)
PSW 2002W - 12 V	067394	067400	22 mm²/48 cm (rot + schwarz)
PSW 2002W - 24 V	067417	067424	12 mm²/48 cm (rot + schwarz)

ANWENDUNGSBEREICH UND ANDERE ANWENDUNGEN

1. Anwendungsbereich

a) Empfohlene Anwendung:

• Elektrowerkzeuge (z.B. Motorsäge, Bohrmschine, Schleifmaschine, Kompressor)
• Burogeräte (z.B. Computer, Drucker, Bildschirm, Faxerät, Scanner, Lampe)
• Haushaltgeräte (z.B. Staubsauger, Lüfter, Nahmaschine, Mikrowelle, Kühlschrank, Tiefkühlschrank, Kaffeemaschine, Mixer, Eismaschine)
  Gewerblicheutzung (z.B.Nuzfahrzeuge,Autos,Solarenergianlagen,WindkraftanlageoderBoote)
• Verschiedene Geräte (z.B. Fernseher, Radio, Spielkonsole, Verträker, Überwachungs- oder Telekommunikationsausstattung)

HINWEIS: Überprüfen Sie, ob die maximale Leistung des Wechselrichters mit der Leistungsaufnahme Ihres Gerätes übereinstimmt. Das Gerät sollte bei 85% seiner Leistung betrieben werden.

b) Verwendung des USB-Anschluss:

• Der USB-Anschluss kann ausschließlich zum Aufladen eines geeigneten Gerätes benutzt werden, ein Datenautausch ist nicht möglich.
  SchlieBen Sie kein Gerat mit einer Stromaufnahme >2.1 A an, da sonst der USB-Anschluss beschadigt werden kann.

• Beachen Sie die Empfehlungen des Geräteherstellers zu speziellen Ladegeräten.

• Lüftung

• Der interne Lüfter des Gerätes schaltet sich nur ein, wenn:

• das Gerät bei mehr als 30% der verfügbaren Leistung betrieben wird oder
• wenn die Innentemperatur des Wechselrichters 60^ überschreitet.

3. Einsatz eines Verlängerungskabel:

• Zwischen der Batterie und dem Wechselrichter sollenn kein längeren Anschlusskabel eingesetzt werden, da die Leistung des Gerätes beinfusst werden kann.
• Wenn Sie ein Verlängerungskabel verwenden müssen, empfehlen wir die Verwendung hochwertiger Kabel mit größeren Querschnitten, um das Risiko von elektrischen Verlusten zu reduzieren.

ANSCHLUSS

• Stellen Sie sicher, dass die Eingangsspannung des Wandlers der Batteriespannung (12 V oder 24 V) entspricht.
• Der Wechselrichter muss ausgeschelt bleiben, bis er die Anweisung zum Einsatzen erhalten.
• Schlieben Sie den Konverter mit den mitgelieferten Kabeln an die Batterie an.

• Halten Sie die folgenden Schritte der Reihe nach ein.

• Schlieben Sie das schwarze Kabel an den Minuspol des Konverters an und verbinden Sie dann das rote Kabel mit dem Pluspol des Konverters.

Ersetzen Sie nach jeder Verbindung die rote und schwarze Kunststoffdeckung. Sie verhindern dass die Verbindungen mit Metalteilen in Kontakt kommt und einen Kurzschluss verursichen.

1. Schlieben Sie das Schwarze Kabel an den Minuspol der Batterie und dann das rote Kabel an den Pluspol der Batterie an.

Überprüfen Sie die Verbindung vor dem{nachsten Schritt. Der Anschluss darf nicht vertauscht werden, da sonst der Wechselrichter beschadigt werden kann.

1. Stellen Sie den Schalter in die Position «ON», das grüne Licht leuchtet auf, das Produkt ist einsatzbereit. Wenn der Alarm er'tont, schalten Sie das Produkt aus und schlagen Sie in der Liste der Alarme nach.

TRENNUNG DER VERBINDUNG

Um den Konverter zu trennen, führen Sie die folgenden Schritte der Reihe nach aus:

1. Trennen Sie den roten Pol von den Batterieklemmen, dann den schwarzen Pol.
2. Trennen Sie das rote Kabel vom Pluspol des Konverters und dann das schwarze Kabel vom Minuspol des Konverters.

Nach dem jeder Kabel abgetrennt wurde, setzen Sie die roten und schwarzen Kunststoffabdeckungen an den Konverteranschlüssen wieder auf.

ÜBERWACHUNG DER FERNBEDIENUNG

PSW 601 W

Die Überwachungs-Fernsteuerung muss an den Konverter angeschlossen werden, wenn dieser nicht unter Spannung besteht.

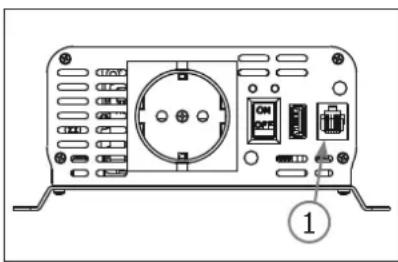

1. SchlieBen Sie die Fernbedienung an den Konverter an (1).

Sobald die Verbindung hergestellt ist, kann die Fernbedienung fixiert werden.

Ein/Aus-Taste

Mit der Fernbedienung kann der Konverter ferngesteuert werden (max. 5 m).

Die Ein/Aus-Funktion der Fernbedienung Funktioniert nur, wenn der Hauptschalter des Konverters auf Aus gestellt ist.

1. Drücken Sie die Taste (2) Lange (> 3 s). Der Konverter leuchtet auf, die Power-LED leuchtet grün.
2. Wiederholen Sie den gleichen Vorgang, um den Wechselrichter auszuschalten.

Digitalanzeige (Fernbedienung PSW 1002W / 1502W / 2002W)

• Der Bildschirm "EINGANGSDISPLAY" gibt Auskunft über die Batteriespannung.
• Der Bildschirm "AUSGANGSDISPLAY" informiert über den Stromverbrauch des an den Konverter angeschlossenen Geräts. Ein einfacher Druck auf die Taste (2) schaltet zwischen den beiden Anzeigen um.

Indikatoren

Die grüne Anzeige ist die Stromanzeige. Die rote Anzeige zeigt einen Fehler an:

F01 F02 F03 F04 F05
Niedervolt Überspannung Überleitung Übertemperatur Kurzschluss am Ausgang

LISTEDERWARNMELDUNGEN

Schutz	Zustand			Erklärungen
	LED Warnmeldung	Ausgangsstrom AC
Alarm Unterspannung	Grün: Ja Rot: Nein	Ja Ja		Erreicht die Spannung den Normalwert, stoppt der Alarm automatisch.
Unterspannungs-abschaltung	Grün: Ja Rot: Ja	Ja Nein		Erreicht die Spannung den Normalwert,startet der Wechselrichter automatisch neu.
Überspannungs-abschaltung	Grün: Ja Rot: Ja	Ja Nein		Erreicht die Spannung den Normalwert,startet der Wechselrichter automatisch neu.
Überlastabschaltung	Grün: Ja Rot: Ja	Ja Nein		Die vom angeschlossenen Gerät geforderte Leistung ist zu hoch,reduzieren Sie die Last.
Überhitzungs-abschaltung	Grün: Ja Rot: Ja	Ja Nein		Erreicht die Temperatur den Normalwert,startet der Wechselrichter automatisch neu.
Kurzschluss-abschaltung	Grün: Ja Rot: Ja	Ja Nein		Wenn der Kurzschluss behoben ist,startet der Wechselrichter automatisch neu.

SPANNUNG-UND TEMPERATURLEISTUNG

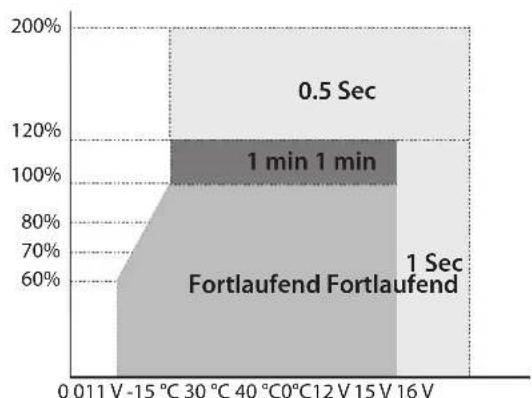

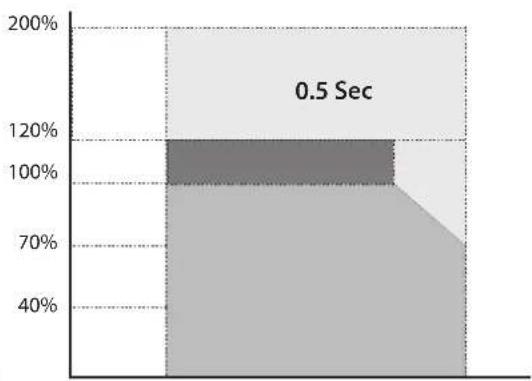

Leistung vs. Ausgangsspannung Leistung vs. Temperatur

GARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg).

Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.
• Normalem VerschleB der Teile (z.B.: Kabel, Klemmen, usw.) sowie Gebrauchsspuren.
  Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte StöBe, Demontage).
• Durch Umwelterinflüsse entwickelte Defekte (Verschmutzung, Rost, Staub).

Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung tragt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.

TOEPASSINGSGEBIED EN ANDER GEBRUIK

De garantie dekt nicht :
