Type de produit	Onduleur électrique (convertisseur inverter à onde sinusoïdale pure)
Marque	GYS
Modèle	PSW 1502 W
Tension d'entrée	12 V DC
Tension de sortie	230 V AC
Puissance nominale	1502 W
Puissance recommandée	Utilisation à 85 % de la puissance maximale
Port USB	1 x USB (5 V, 2.1 A max) – uniquement pour alimentation
Protections intégrées	Sous-tension, surtension, surcharge, surchauffe, court-circuit en sortie
Ventilation	Ventilateur actif si charge >30 % ou température interne >60 °C
Télécommande incluse	Oui, avec afficheur numérique (tension entrée / puissance sortie) et bouton marche/arrêt
Câbles de batterie fournis	Rouge (positif) et noir (négatif), section 16 mm², longueur 48 cm
Référence produit	067370 (France) / 067387 (Royaume-Uni)
Garantie	2 ans (pièces et main-d'œuvre)
Entretien	Nettoyage avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Ne pas exposer à la pluie, ne pas couvrir, ventilation requise, ne pas placer près de source de chaleur
Normes et conformité	Directives européennes, EAC, britanniques, marocaines (CMIM)
Usage recommandé	Outils électriques, équipement de bureau, électroménager, installations solaires/éoliennes, marine

FOIRE AUX QUESTIONS - PSW 1502 W GYS

Quelle est la tension d'entrée du GYS PSW 1502 W ?

Le convertisseur fonctionne avec une tension d'entrée de 12 V DC. Assurez-vous que votre batterie délivre 12 V.

Puis-je brancher un appareil de plus de 1502 W ?

Non, la puissance maximale est de 1502 W. Une surcharge déclenchera la protection et le convertisseur s'arrêtera. Il est conseillé de ne pas dépasser 85 % de la puissance nominale (environ 1277 W) pour un fonctionnement optimal.

Comment brancher le convertisseur à la batterie ?

Éteignez le convertisseur. Connectez d'abord le câble noir à la borne négative du convertisseur, puis le rouge à la borne positive. Ensuite, reliez le câble noir à la borne négative de la batterie, puis le rouge à la borne positive. Ne pas inverser les connexions. Enfin, placez l'interrupteur sur ON.

Que faire si le voyant rouge s'allume ?

Le voyant rouge indique un défaut. Consultez la liste des alertes : F01 (sous-tension), F02 (surtension), F03 (surcharge), F04 (surchauffe), F05 (court-circuit). Selon le code, réduisez la charge ou laissez l'appareil refroidir. Si la tension revient à la normale, le convertisseur redémarre automatiquement.

Le ventilateur ne s'arrête jamais, est-ce normal ?

Le ventilateur fonctionne lorsque la charge dépasse 30 % de la capacité totale ou si la température interne dépasse 60 °C. Si le ventilateur tourne en permanence même à vide, vérifiez que l'appareil n'est pas obstrué ou placé dans un endroit trop chaud.

Puis utiliser une rallonge entre la batterie et le convertisseur ?

Il est déconseillé d'utiliser une rallonge car cela peut diminuer les performances. Si nécessaire, utilisez des câbles de haute qualité et de section supérieure pour réduire les pertes.

Le port USB peut-il charger une tablette ?

Oui, le port USB délivre jusqu'à 2.1 A (5 V), ce qui est adapté pour charger la plupart des tablettes et smartphones. Ne branchez pas d'appareil dépassant 2.1 A pour éviter d'endommager le port.

Comment nettoyer l'onduleur ?

Débranchez l'appareil et nettoyez les surfaces avec un chiffon sec. N'utilisez jamais de solvants ou de produits agressifs. L'entretien doit être effectué par une personne qualifiée.

Le convertisseur peut-il être utilisé en extérieur ?

Non, l'appareil doit être utilisé à l'intérieur et ne doit pas être exposé à la pluie. Placez-le dans un endroit sec et bien ventilé, à l'abri des sources de chaleur.

Comment utiliser la télécommande ?

Branchez la télécommande au port distant du convertisseur (hors tension). Avec l'interrupteur principal sur Off, effectuez un appui long (>3 s) sur le bouton de la télécommande pour allumer le convertisseur. L'écran affiche la tension d'entrée et la puissance de sortie. Un appui court permet de basculer entre les deux affichages.

MODE D'EMPLOI PSW 1502 W GYS

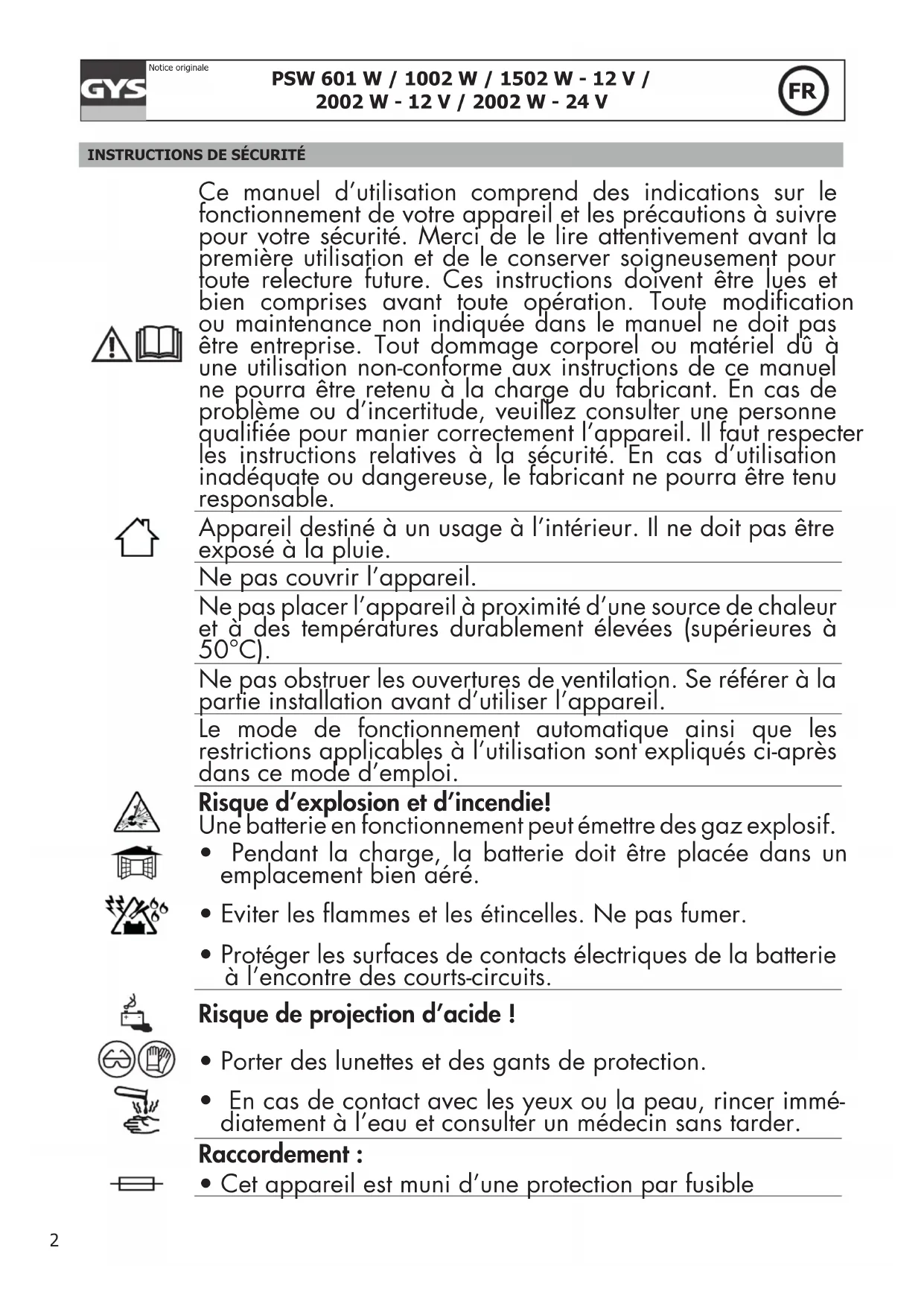

Appareil destiné à un usage à l'intérieur. Il ne doit pas être exposé à la pluie.

Ne pas couvrir l'appareil.

Ne pas placer l'appareil à proximé d'une source de chaleur et à des températures durablement élevées (supérieures à 50°C).

Ne pas obstruer les ouvertures de ventilation. Se réferer à la partie installation avant d'utiliser l'appareil.

Le mode de fonctionnement automatique ainsi que les restrictions applicables à l'utilisation sont expliqués ci-après dans ce mode d'emploi.

Risque d'explosion et d'incendie!Une batterie en fonctionnement peut émettre des gaz explosif.Pendant la charge, la batterie doit être place dans un emplacement bien aéré.Eviter les flammes et les étincelles. Ne pas fumer.Protegeer les surfaces de contacts électriques de la batterie à l'encontre des courts-circuits.

Risque de projection d'acide!Porter des lunettes et des gants de protection.En cas de contact avec les yeux ou la peau, rincer immédiatement à l'eau et consulter un medecin sans tarder.Raccordement :Cet apparéil est muni d'une protection par fusible

Entretien :

• L'entretien doit être effectué par une personne qualifiée.
• N'utiliser en aucun cas des solvants ou autres produits nettoyants agressifs
• Nettoyer les surfaces de l'appareil à l'aide d'un chiffon sec.

Réglementation :

Appareil conforme aux directives européennes. - La déclaration de conformité est disponible sur notre site internet. - Marque de conformité EAC (Communauté économique eurasienne). - Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture). - Matériel conforme aux normes marocaines. - La déclaration C_ (CMIM) de conformité est disponible sur notre site (voir à la page de couverture).

Mise au rebut :

• Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

Description

Le convertisseur inverter PSW (Pure sinus Wave) est un appareil qui transforme une tension continue de 12 V ou 24 V en une tension alternative de 230 V. Ce produit est largement utilisé pour diverses applications type véhicules, structures et appareils mobiles de télécommunications, de sécurité publique, d'urgence, etc.

Ce convertisseur a l'avantage d'être de petite taille, léger, stable et hautement efficace à la conversion. Il est équipé de 5 protections : protection de sous ou surtension en entrée, protection de surcharge, protection de surchauffe, protection de court-circuit en sortie.

Produits et diagrammes câbles

PSW 601 W

1- Prises de sortie courant alternatif 2- Voyant d'alimentation (Vert) 3- Indicateur de défaulted (Rouge) 4- Commutateur ON/OFF 5- Sortie USB

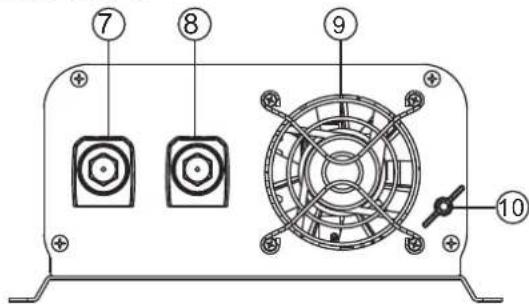

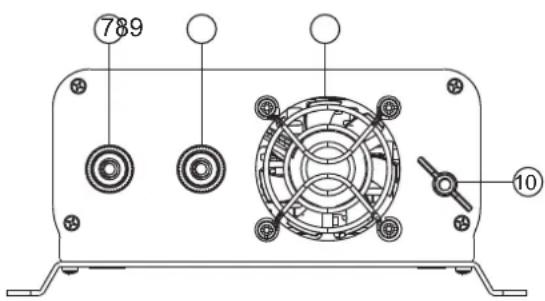

6- Port distant 7- Entrée courant DC + Borne (Rouge) 8- Entrée courant DC - Borne (Noire) 9- Ventilateur 10- Terre

1- Prises de sortie courant alternatif 2- Voyant d'alimentation (Vert) 3- Indicateur de défaut (Rouge) 4- Commutateur ON/OFF 9- Ventilateur 5- Sortie USB 10- Terre

6- Port distant 7- Entrée courant DC + Borne (Rouge) 8- Entrée courant DC - Borne (Noire)

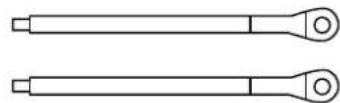

Câbles de batterie (rouge = positif; noir = négatif) Pince «Terre» (câble vert et jaune)

Convertisseur Ref Ref UK	Longueur/section câble
PSW 601W - 12 V	067332	067349	6 mm²/48 cm (rouge + noir)
PSW 1002W - 12 V	067356	067363	10 mm²/48 cm (rouge + noir)
PSW 1502W - 12 V	067370	067387	16 mm²/48 cm (rouge + noir)
PSW 2002W - 12 V	067394	067400	22 mm²/48 cm (rouge + noir)
PSW 2002W - 24 V	067417	067424	12 mm²/48 cm (rouge + noir)

CHAMP d'application et AUTRES USAGES

1. Champ d'application a) Usage conseillé:
2. Outils électriques (ex : scie électrique, perceuse, ponceuse, compresseur)
3. Equipement de bureau (ex : ordinateur, imprimante, écran, télécopieur, scanner, lampe) Appareils électroménagers (ex : aspirateur, ventilateur, machine à coudre, micro-onde, réfrigerateur, congélateur, machine à café, mixeur, machine à gâteaux)
4. Installations commerciales (ex : utilisateurs, voitures, installation à énergie solaire, éolienne ou embarcations diverses type marine)
5. Divers appareils électriques : TV, radio, console de jeux, amplificateur, équipement de surveillance ou de télécommunication.

Remarque: bien vérifier la puissance maximale du convertisseur. il est conseillé d'utiliser le produit à 85%.

b) Usage du port USB: Le port USB sert uniquement à alimenter un appareil compatible, il ne sert pas à échanger des données. - Ne pas brancher d'appareil excédant 2.1 A, cela risquerait d'endommager le port USB. - Respecter les recommandations du constructeur lorsque l'appareil nécessite un chargeur spécifique.

1. Ventilation
2. Pour économiser de l'énergie, le ventilateur fonctionne sous deux conditions :
3. Pour toute charge au-delà de 30% de la capacité totale du convertisseur.
4. Quand la température interne du produit dépasse les 60°C
5. Usage d'une rallonge :
6. Nous déconseillons l'usage de rallonge entre la batterie et le convertisseur qui pourrait diminuer les performances de l'appareil.
7. Si vous devez utiliser une rallonge, nous conseillons d'utiliser des câbles de haute qualité, de sections supérieures, pour réduire les risques de pertes électriques.

Raccordement

• S'assurer que la tension d'entrée du convertisseur correspond à la tension de la batterie (12 V ou 24 V).
• Tant qu'il n'est pas indiqué de l'allumer, le convertisseur doit rester éteint.
• Raccorder le convertisseur à la batterie avec les câbles fournis.
• Respecter les étapes suivantes dans l'ordre.
• Connecter le câble noir à la borne négative du convertisseur, puis le câble rouge à la borne positive du convertisseur.

Après chaque raccordement, bien remettre les caches plastiques rouges et noirs. Ils évitent que les connexions entrent en contact avec des pièces métalliques et provoquent un court-circuit.

1. Relier le câble noir à la borne négative de la batterie, puis le câble rouge à la borne positive de la batterie.

Bien vérifier la connexion avant l'étape suivante. Ne pas inverser la connexion sous peine d'endommager le convertisseur.

1. Positionner le commutateur en position «ON», le voyant vert s'allume, le produit est prêt à être utilisé. Si l'alarme s'enclenche, éteindre le produit et se reporter à la liste des alertes.

Debranchement

Pour débrancher le convertisseur, respecter les étapes suivantes dans l'ordre :

1. Débrancher la cosse rouge aux bornes de la batterie, puis la cosse noire.
2. Débrancher le câble rouge à la borne positive du convertisseur, puis le câble noir à la borne négative du convertisseur.

Une fois chaque câble débranché, bien remettre les caches plastiques rouges et noirs sur les connectiques du convertisseur.

Telecommande de surveillance

PSW 601 W

La télécommande de surveillance doit être connectée au convertisseur lorsqu'il n'est pas sous tension.

1. Brancher la télécommande au convertisseur (1).

Il est possible de fixer la télécommande une fois la connexion établie.

Bouton on / off

La télécommande permet de contrôler le convertisseur à distance (max 5 m).

La fonction On/Off de la télécommande ne fonctionne que si l'interrupteur principal du convertisseur est sur Off.

1. Effectuer un appui long (>3s) sur le bouton (2). Le convertisseur s'allume, la LED Power devient verte.
2. Répéter la même opération pour éteindre le convertisseur.

Afficheur numérique (télécommande PSW 1002W / 1502W / 2002W)

• L'écran "INPUT DISPLAY" donne des informations relatives à la tension de la batterie.
• L'écran "OUTPUT DISPLAY", informe de la puissance consommée par l'appareil branché au convertisseur.

Un simple appui sur le bouton (2) permet de passer de l'un à l'autre.

Indicateurs

L'indicateur vert est le témoin d'alimentation. L'indicateur rouge indique un défaut :

F01 F02 F03 F04 F05
Tension trop faible Surtension Surcharge Température trop elevée Court-circuit

LISTES DES ALERTES

Protection	Etat			Explications
	Diode LED Alarme Courant de Sortie AC
Alarme sous tension	Verte : Oui Rouge : Non	Oui	Oui	Lorsque la tension returné à la normale, l'alarme stoppe automatiquement.
Coupure de sous tension	Verte : Oui Rouge : Oui	Oui	Non	Lorsque la tension returné à la normale, le convertisseur redémarre automatiquement.
Coupure de surtension	Verte : Oui Rouge : Oui	Oui	Non	Lorsque la tension returné à la normale, le convertisseur redémarre automatiquement.
Coupure de Surcharge	Verte : Oui Rouge : Oui	Oui	Non	La puissance demandée par l'appareil branché au convertisseur est trop importante, il faut réduire la charge.
Coupure de surchauffe	Verte : Oui Rouge : Oui	Oui	Non	Lorsque la température returné à la normale, le convertisseur redémarre automatiquement.
Coupure de Court-circuit	Verte : Oui Rouge : Oui	Oui	Non	Lorsque le problème de court-circuit est résolu, le convertisseur redémarre automatiquement.

PERFORMANCES TENSION ET TEMPERATURE Puissance en fonction de la tension de sortie

Puissance en fonction de la température

Garantie

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'œuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport. L'usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, démontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, retourner l'appareil à votre distributeur, en y joignant :

• un justificatif d'achat daté (ticket de sortie de caisse, facture....)
• une note explicative de la panne.
