Gysflash 1.12 - Chargeur de piles GYS - Notice d'utilisation et mode d'emploi gratuit

Marque	GYS
Modèle	Gysflash 1.12
Type de produit	Chargeur de piles
Alimentation	220-240 V AC, 50-60 Hz
Tension de charge	14.5 V (mode charge), 13.6 V (maintien)
Courant de charge	1 A
Types de batteries compatibles	12 V plomb (GEL, AGM, WET, MF, Calcium)
Capacité de batterie (charge)	1 Ah à 32 Ah
Capacité de batterie (maintien)	Jusqu'à 100 Ah
Nombre d'étapes de charge	7 étapes automatiques
Protections	Inversion de polarité, court-circuit, anti-étincelle, surchauffe
Fonctions spéciales	Désulfatation, récupération des batteries déchargées, maintien de charge
Indicateurs visuels	Voyant OK (clignote : prêt à démarrer ; allumé : chargée)
Classe d'isolation	Classe II (double isolation)
Compatibilité électronique	Compatible avec l'électronique des véhicules
Température de fonctionnement	Max 50 °C (protection thermique intégrée)
Accessoires fournis	Pinces, cosses (selon version)
Normes	CE, EAC, UKCA, CMIM (Maroc)
Garantie	2 ans (pièces et main-d'œuvre)
Entretien	Ne pas ouvrir ; remplacer le câble par un professionnel
Poids approximatif	0.5 kg
Dimensions approximatives	15 x 8 x 5 cm

FOIRE AUX QUESTIONS - Gysflash 1.12 GYS

Quel type de batterie puis-je charger avec le Gysflash 1.12 ?

Ce chargeur est conçu pour les batteries au plomb 12V, y compris les types GEL, AGM, WET, MF (sans entretien) et Calcium.

Quelle est la capacité maximale de batterie supportée ?

En mode charge, il supporte les batteries de 1 Ah à 32 Ah. En mode maintien (floating), il peut maintenir des batteries jusqu'à 100 Ah.

Comment savoir si la batterie est complètement chargée ?

Le voyant OK s'allume fixe lorsque la batterie est entièrement chargée. S'il clignote, la batterie est prête à démarrer le moteur mais pas encore à 100%.

Puis-je charger une batterie gelée ou endommagée ?

Non, ne chargez jamais une batterie gelée ou endommagée, car cela présente un risque d'explosion ou d'incendie.

Le chargeur protège-t-il contre les inversions de polarité ?

Oui, le Gysflash 1.12 dispose d'une protection contre l'inversion de polarité. Si les pinces sont mal connectées, le voyant clignote rapidement.

Puis-je laisser le chargeur branché en permanence ?

Oui, une fois la charge terminée, le chargeur passe automatiquement en mode maintien (13.6V) pour maintenir la batterie à son maximum sans surcharge.

Quels accessoires sont nécessaires pour charger via une prise 12V de moto ?

Vous devez utiliser l'adaptateur allume-cigare (réf. 029439) connecté au chargeur, puis brancher sur la prise 12V de la moto. Assurez-vous que le tableau de bord est éteint.

Que faire si le voyant clignote lentement ?

Cela indique que la batterie est très faible ou hors d'usage. Remplacez la batterie et relancez la charge.

Comment nettoyer et entretenir le chargeur ?

Débranchez le chargeur avant tout nettoyage. Utilisez un chiffon sec. Ne nettoyez jamais avec de l'eau ou des produits chimiques. Si le câble est endommagé, faites-le remplacer par un professionnel.

Quelle est la durée de charge pour une batterie typique ?

Par exemple, une batterie de 2 Ah passe de 20% à 80% en environ 2 heures, une 10 Ah en 6 heures, une 20 Ah en 12 heures, et une 32 Ah en 19 heures.

MODE D'EMPLOI Gysflash 1.12 GYS

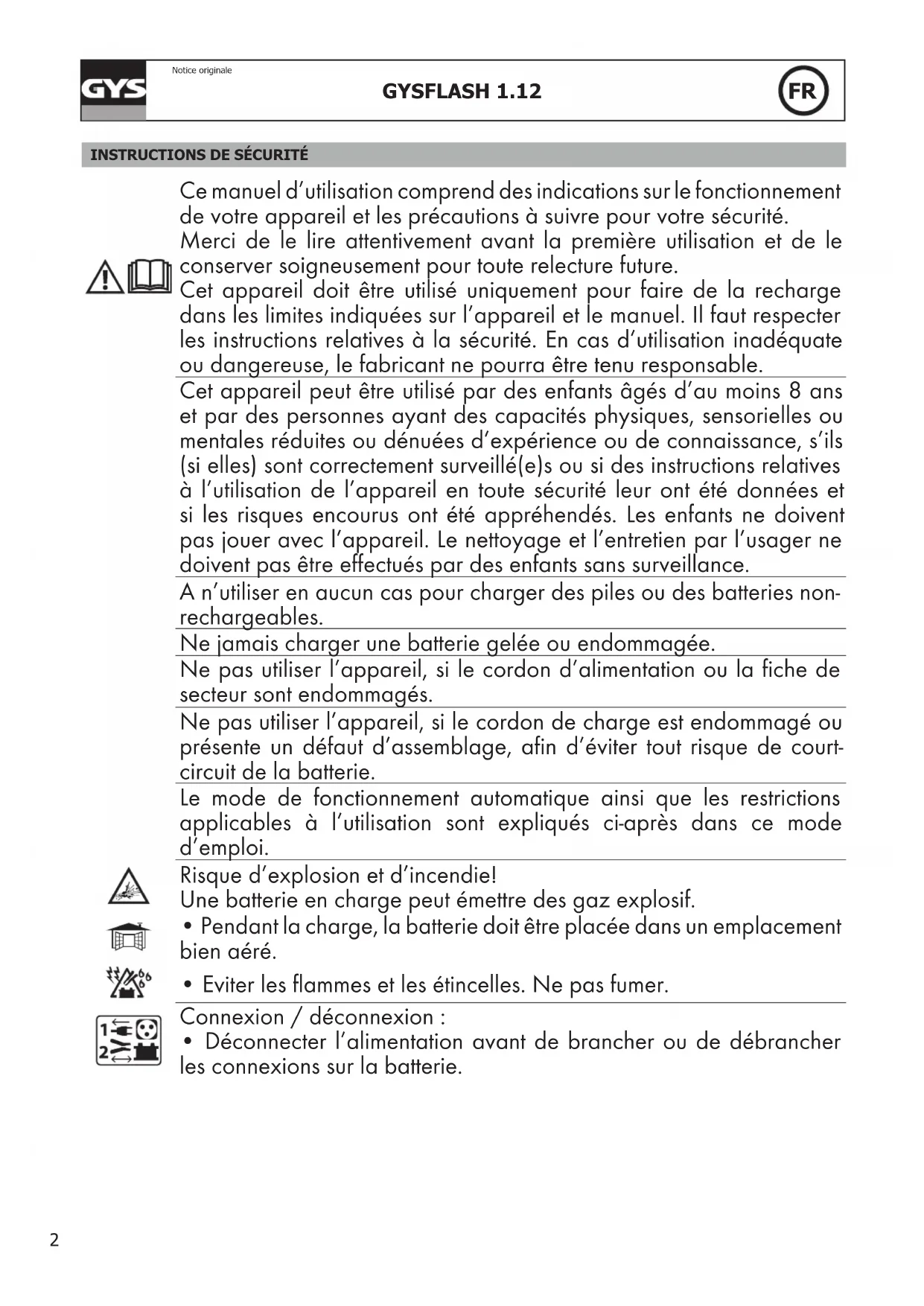

Ce manuel d'utilisation comprend des indications sur le fonctionnement de votre apparéil et les précautions à suivre pour votre sécurité.

Merci de le litre attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future.

Cet apparéil doit être utilisé uniquement pour faire de la recharge dans les limites indiquées sur l' apparéil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourrait être tenu responsable.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doivent pas été effectuels par des enfants sans surveillance.

A n'utiliser enaucun cas pour charger des piles ou des batteries non-rechargeables.

Ne jamais charger une batterie gelée ou endommagée.

Ne pas utiliser l'appareil, si le cordon d'alimentation ou la fiche de secteur sont endommages.

Ne pas utiliser l'appareil, si le cordon de charge est endommagé ou présente un défaut d'assemblage, afin d'éviter tout risque de court-circuit de la batterie.

Le mode de fonctionnement automatique ainsi que les restrictions applicables à l'utilisation sont expliqués ci-après dans ce mode d'emploi.

Risque d'explosion et d'incendie!

Une batterie en charge peut émettre des gaz explosif.

• Pendant la charge, la batterie doit être placée dans un emplacement bien aéré.
• Eviter les flammes et les étincelles. Ne pas fumer.

Connexion / déconnexion :
- Déconnecter l'alimentation avant de brancher ou de débrancher les connexions sur la batterie.

• La borne de la batterie non reliée au chassis doit être connectée la première. L'autre connexion doit être effectue sur le chassis loin de la batterie et de la canalisation de combustible. Le chargeur de batterie doit alors être raccordé au réseau.
• ÀpRES l'opération de charge, débrancher le chargeur de batterie du réseau puis retirer la connexion du chassis et enfin la connexion de la batterie, dans l'ordre indiqué.

Raccordement :

Appareil de classe II
- Le raccordement au réseau d'alimentation doit être effectué conformément aux règles d'installation nationales.

Entretien :

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Réglementation :

• Appareil conforme aux directives européennes.
• La déclaration de conformité est disponible sur notre site internet.
• Marque de conformité EAC (Communauté économique Eurasienne)
• Matériel conforme aux exigences Britanniques. La déclaration de conformité Britannique est disponible sur notre site (voir à la page de couverture).
  Appareil conforme aux normes Marocaines.
• La déclaration C_ (CMIM) de conformité est disponible sur notre site internet.

Mise au rebut :

• Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

DESCRIPTION GENERALE

Le GYSFLASH 1.12 est idéal pour recharger la plupart des petites batteries 12V au plomb avec ou sans entretien, couramment utilisées pour les motos, scooters des mers et pour de nombreux autres petits vehicules. Ces batteries peuvent être de plusieurs types ex: GEL (électrolyte gelifié), AGM (électrolyte impregné), WET, MF (Maintenance Free), CA (Calcium)...

Ce chargeur a ete specialement conu pour la recharge des batteries 12V (6 elements de 2V) de 1Ah à 32Ah, ou pour le maintien en charge jusqu' à 100Ah.

MISE EN ROUTE

1. Brancher le chargeur sur la batterie avec l'accessoire souhaité (pinces, cosses, etc).
2. Brancher le chargeur sur la prise secteur (réseau monophasé 220-240Vac 50-60Hz).
3. Durant la charge, l'appareil indique I'etat d'avancement de la charge. Lorsque levoyant OK clignote, la batterie est prete a demarrer le moteur. Et lorsque le voyant OK reste allumé, la batterie est entierement chargée.
4. Apre l'opération de charge, debrancher le chargeur du réseau puis retirer les connexions de la batterie.

MODE DE CHARGE

• Description du Mode de charge :

Mode CHARGE (14.5V/1A) :

Mode destiné à la charge de petites batteries au plomb 12V de 1Ah à 32Ah et jusqu'à 100 Ah pour du mainien de charge. Cycle de charge automatique en sept étapes.

Courbe de charge :

Le GYSFLASH 1.12 utilise une courbe de charge évoluée en sept étapes qui garantit les performances optimales de votre batterie.

Étape 1 : Analyse

Analyse de l'etat de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée...)

Etape 5:Charge (1A)

Charge rapiè à courant maximum permettant d'atteindre 80% du niveau de charge.

Étape 2: Récupération (0.5A)

AlGORITHM de récapération des éléments endommages suite à une décharge profonde.

Étape 6 : Absorption (14.5V)

Charge à tension constante pour amener le niveau de charge à 100% .

Étape 3: Test

Test de batterie sulfatée

Étape ⑦: Maintien de charge (13.6V)

Maintien du niveau de charge de la batterie à son maximum.

Étape 4 : Désulfatation (15.8V)

Algorithm de désulfatation de la batterie.

• Temps de charge estimé	©
Capacité de la batterie 2Ah 10Ah 20Ah 3	2Ah
Temps de charge 20% >>> 80%	2h 6h 1	2h 19h

Si la moto est equipée d'une prise 12V, le GYSFLASH 1.12 est capable de charger la batterie via cette prise avec le système CAN-BUS, sans avoir à allumer le tableau de bord. Dans cette configuration, connecter l'adaptateur allumecigare (ref. 029439) sur le chargeur et la prise 12V de la moto puis suivre la procEDURE de «Mise en route» de la page précédente. Dans certains cas, il est possible que la charge ne débute qu'au bout de 2 minutes après avoir effectué les connexions.

- Protections :

Le GYSFLASH 1.12 possède un ensemble de dispositifs le protégeant contre les courts circuits et inversion de pola- rite. Il dispose d'un système qui évite toute étincelle lors du branchement du chargeur sur la batterie. Ce chargeur est à double isolation et est compatible avec l'électronique des vehicules.

Le GYSFLASH 1.12 est équipé d'un capteur de température intégré qui lui permet d'adapter son courant de charge en fonction de la température ambiente afin d'éviter toute surchauffe de l'électronique interne.

	Anomalies Causes Remèdes
1	Levoyant clignote rapidement.	Inversion de polaritéTension batterie trop élevé	Vérifier que les pince sont correctement connec-étées.Vérifier qu'il s'agit bien d'une batterie 12V.
2	Levoyant clignote lentement.	Batterie HS ou très faible en tension. Change la batterie.
3	Levoyant est allumé.	Echec lors de la charge, batterie non récapucable.Défaut thermique	Changer de batterie et relancer une charge.Témpérature environnante trop élevé (>50°C), aérer le local et laisser le chargeur se refroidir.
4	Levoyant clignote.	Chargeur en voille.	Connector une batterie au chargeur pour sorting de l'état voille.

La garantie couvre tous defauts ou vices de fabrication pendant 2 ans, a compter de la date d'achat (pieces et main d'oeuvre). La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
  L'usure normale des pieces (Ex.: cables, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, demontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, returner l'appareil à votre distributeur, en y joignant :

• un justificatif d'achat dated (ticket de sortie de caisse, facture....)
• une note explicative de la panne.

SAFETY INSTRUCTIONS

Step 6 : Absorption (14.5V)

Étape 4 : Desulfation (15.8V)

Battery desulfation algorithm.

Step 7 : Floating charge (13.6V)

- Description du Mode de charge :

OPLAAD Modus (14.5V/1A) :
